天正给水排水标准教程：小区污水命令执行方法详解
【摘要】：小区污水命令的执行方式有：命令行：输入XQWS命令按回车键。图7-17 小区污水下面以图7-17所示的小区污水结果为例，介绍调用小区污水命令的方法。01 按Ctrl+O组合键，打开配套光盘提供的“第7章/7.2.2小区污水.dwg”素材文件，结果如图7-18所示。图7-18 打开素材图7-19 对话框表7-3 计算结果计算原理参照《全国民用建筑工程设计技术措施2009》05 单击“标注”按钮，可将管径标注在图中，如图7-20所示。
调用小区污水命令，可以计算室外污水水力。如图7-17所示为小区污水命令的操作结果。小区污水命令的执行方式有：
命令行：输入XQWS命令按回车键。
菜单栏：单击“室外计算”→“小区污水”命令。
图7-17 小区污水
下面以图7-17所示的小区污水结果为例，介绍调用小区污水命令的方法。
01 按Ctrl+O组合键，打开配套光盘提供的“第7章/7.2.2小区污水.dwg”素材文件，结果如图7-18所示。
02 输入XQWS命令按回车键，命令行提示如下：
命令:XQWS
请选择排出干管<退出> //选定排出干管；
需要计算的管网系统已高亮显示:<计算> //按下回车键，系统弹出【小区污水水力计算】对话框。
03 在对话框中显示了所拾取的排出干管的参数，单击“初算”按钮，即可完成污水水力的计算，如图7-19所示。(https://www.chuimin.cn)
04 单击“计算书”按钮，计算结果即以Word文档的形式输出，结果见表7-3。

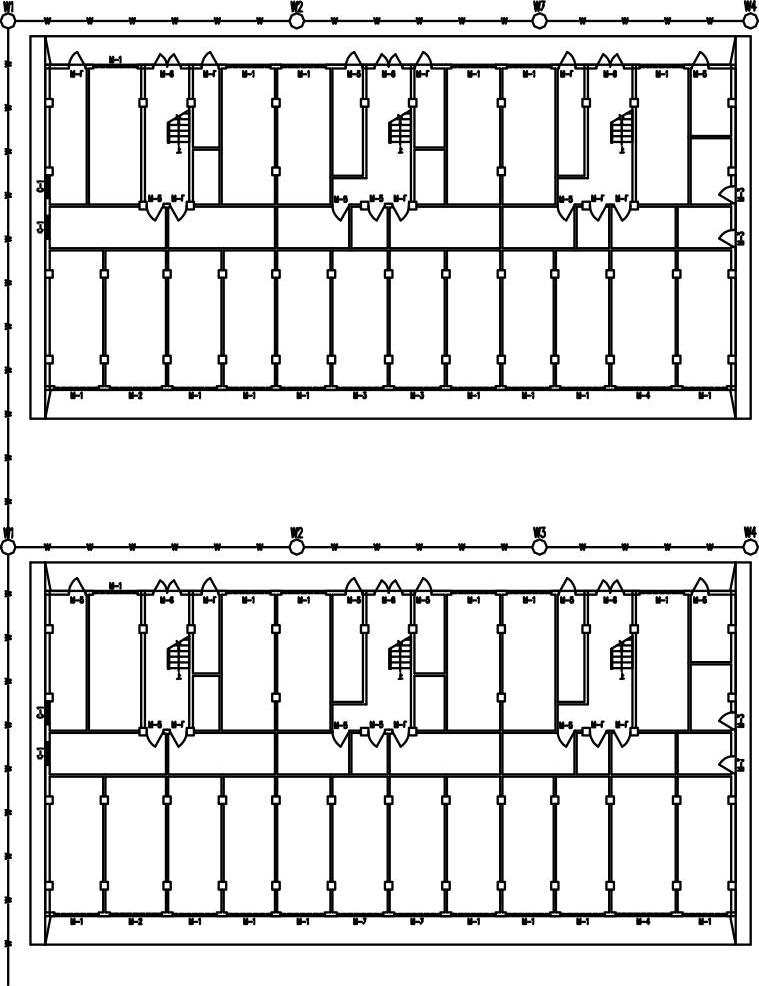

图7-18 打开素材

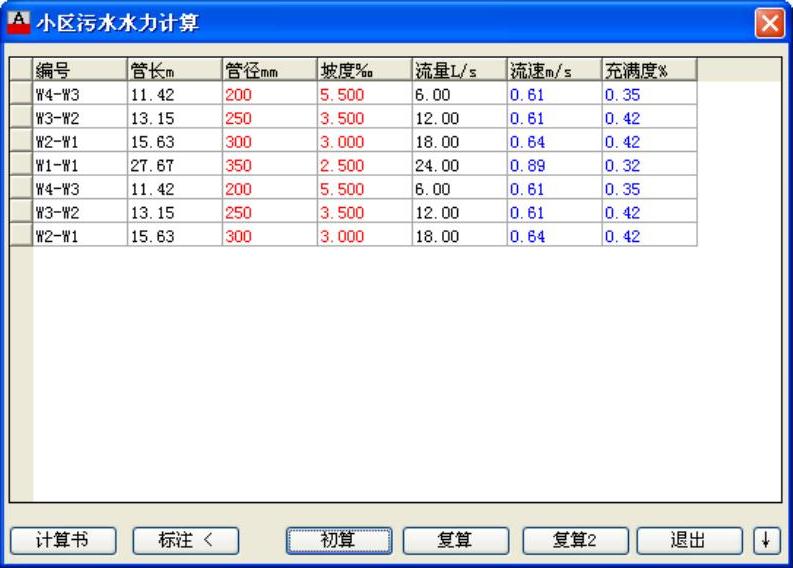

图7-19 【小区污水水力计算】对话框

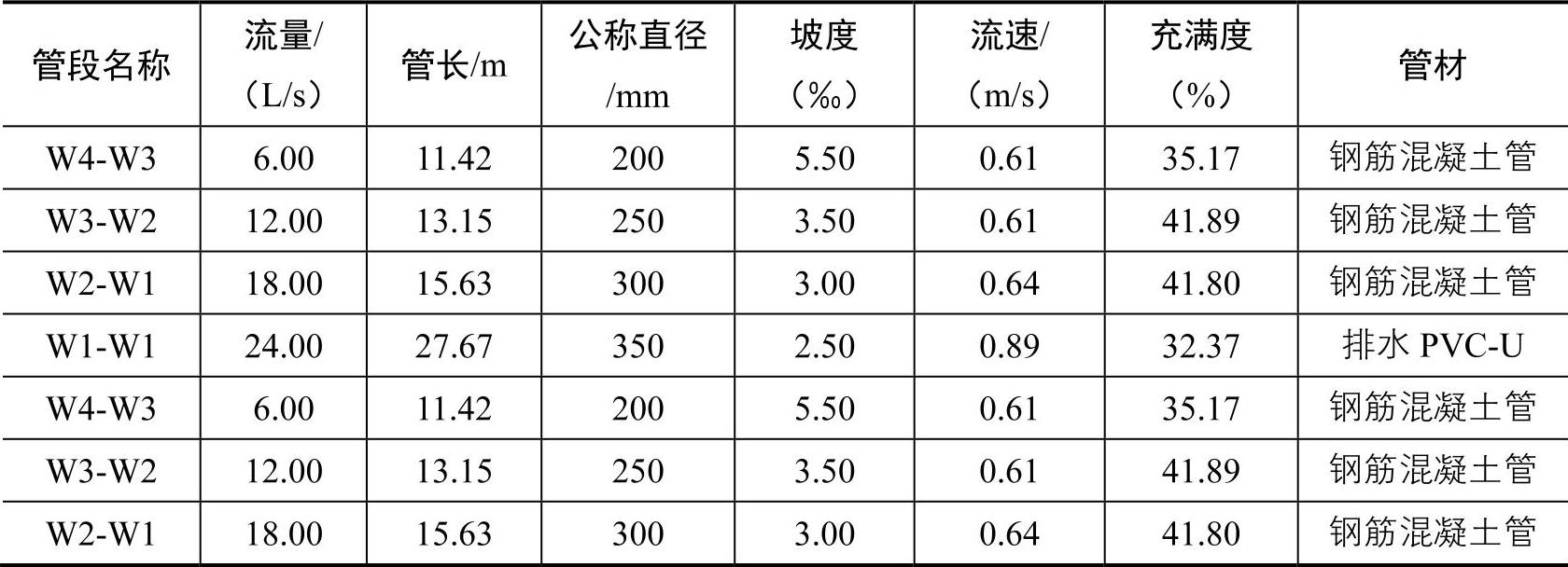

表7-3 计算结果
计算原理参照《全国民用建筑工程设计技术措施2009》

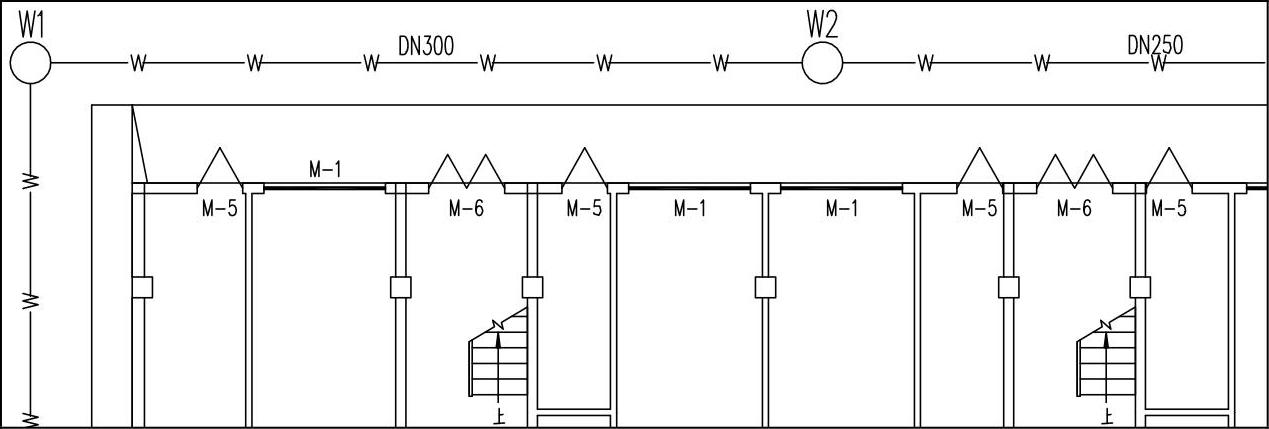

05 单击“标注”按钮，可将管径标注在图中，如图7-20所示。

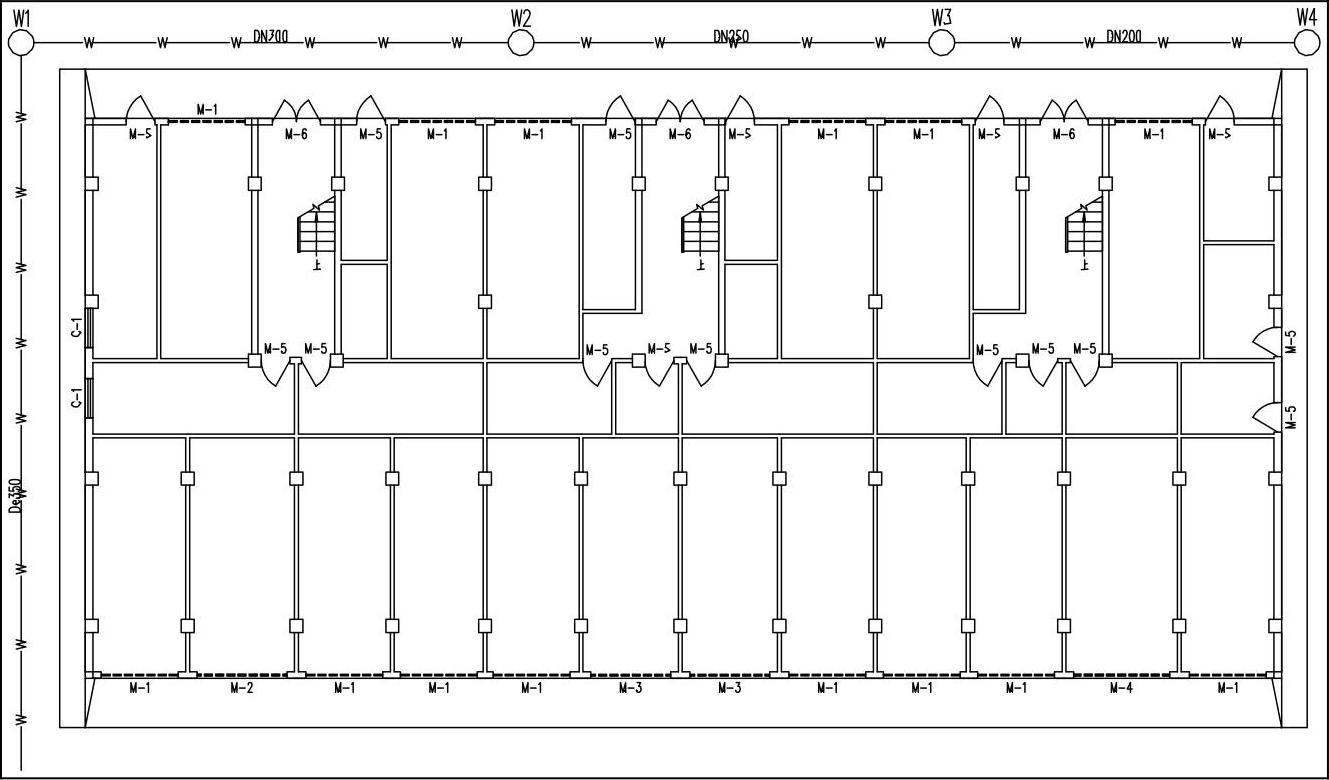

图7-20 标注结果
