雨水口命令的调用方法及布置方式介绍

2025-09-30 理论教育版权反馈

【摘要】：下面以图6-26所示的雨水口结果为例，介绍调用雨水口命令的方法。01 按Ctrl+O组合键，打开配套光盘提供的“第6章/6.2.3雨水口.dwg”素材文件，结果如图6-27所示。“布置方式”选项组：系统提供了6种方式来布置雨水口，分别是任意布置、替换、垂直连线、井斜连线、沿线单布、沿线定距。图6-30 “井斜连线”布置图6-31 “沿线单布”布置“沿线定距”选项：单击该按钮，可选定LINE、PLINE、ARC或外部参照线进行沿线定距布置雨水口图形，结果如图6-32所示。

调用雨水口命令，可以多种方式在图中插入单箅、双箅、三箅、四箅样式的雨水口。如图6-26所示为雨水口命令的操作结果。雨水口命令的执行方式有：

命令行：输入YSK命令按回车键。

菜单栏：单击“室外绘图”→“雨水口”命令。

下面以图6-26所示的雨水口结果为例，介绍调用雨水口命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第6章/6.2.3雨水口.dwg”素材文件，结果如图6-27所示。

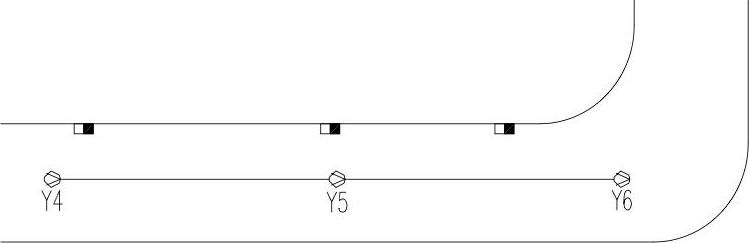

图6-26 雨水口

图6-27 打开素材

02 输入YSK命令按回车键，系统弹出【雨水口】对话框，选定雨水口的类型和布置方式，结果如图6-28所示。

03 同时命令行提示如下：

命令:YSK

请点取雨水口插入点<退出>: //点取插入点；

旋转角度<0.0>: //按下回车键，结束插入，绘制结果如图6-26所示。

【雨水口】对话框中功能选项的含义如下：

“类型”选项组：系统提供了4种类型的雨水口以供绘制，分别是单箅、双箅、三箅、四箅。选定指定的选项，即可以该样式绘制雨水口。

“布置方式”选项组：系统提供了6种方式来布置雨水口，分别是任意布置、替换、垂直连线、井斜连线、沿线单布、沿线定距。

“任意布置”选项：单击该按钮，可以直接在绘图区中点取雨水口的插入点，且可任意指定雨水口的插入角度。(https://www.chuimin.cn)

“垂直连线”选项：单击该按钮，可以在指定的雨水井和道路线的垂直交点处布置雨水口，且可自动连接雨水管，布置结果如图6-29所示。

图6-28 【雨水口】对话框

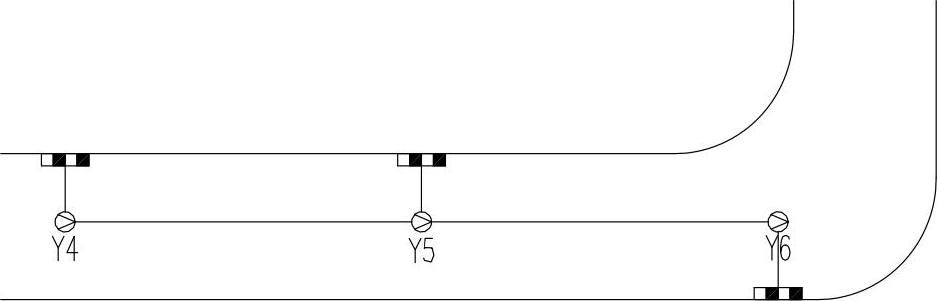

图6-29 “垂直连线”布置

“井斜连线”选项：单击该按钮，可以在指定的雨水井和所选道路上一点处布置雨水口，可自动连接雨水管，结果如图6-30所示。

“沿线单布”选项：单击该按钮，可选定LINE、PLINE、ARC或外部参照线作为参考线来布置雨水口，此种绘制方式没有自动连接雨水管，布置结果如图6-31所示。

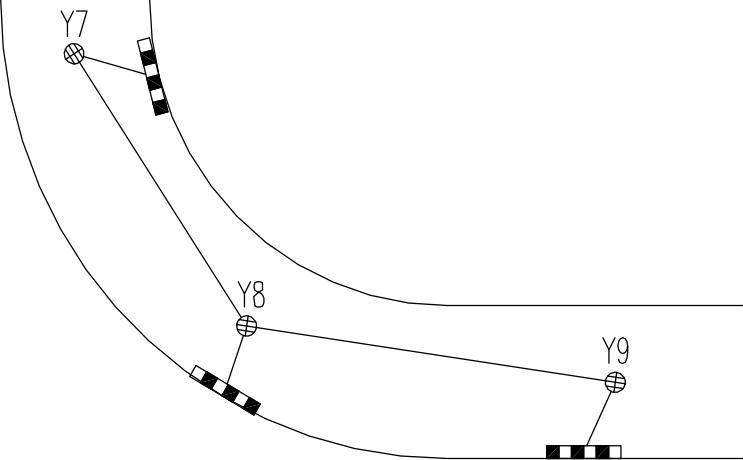

图6-30 “井斜连线”布置

图6-31 “沿线单布”布置

“沿线定距”选项：单击该按钮，可选定LINE、PLINE、ARC或外部参照线进行沿线定距布置雨水口图形，结果如图6-32所示。

“替换”选项：单击该按钮，可以对已绘制完成的雨水口的样式或比例进行批量修改，如图6-33所示。

图6-32 “沿线定距”布置

图6-33 “替换”布置
