调用任意洁具命令，可以在厨房或者卫生间中任意布置卫生洁具。如图2-76所示为任意洁具命令的调用方法。任意洁具命令的执行方式有：

命令行：输入RYJJ命令按回车键。

菜单栏：单击“平面”→“任意洁具”命令。

下面以图2-76所示的任意洁具结果为例，介绍调用任意洁具命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.3.3任意洁具.dwg”素材文件，结果如图2-77所示。

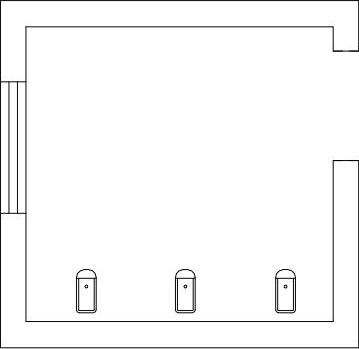

图2-76 任意洁具

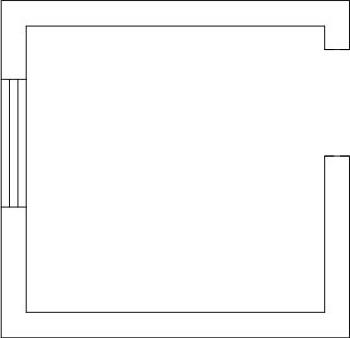

图2-77 打开任意洁具素材

02 输入RYJJ命令按回车键，命令行提示如下：

命令:RYJJ(https://www.chuimin.cn)

请指定洁具的插入点[90度旋转(A)/左右翻转(F)/放大(E)/缩小(D)/距墙距离(C)/替换(P)]<退出>:A //输入A，选择“90度旋转”选项；

请指定洁具的插入点[90度旋转(A)/左右翻转(F)/放大(E)/缩小(D)/距墙距离(C)/替换(P)]<退出>:C //输入C，选择“距墙距离”选项；

请输入离墙距离:<0>120

请指定洁具的插入点[90度旋转(A)/左右翻转(F)/放大(E)/缩小(D)/距墙距离(C)/替换(P)]<退出>: //分别指定洁具的插入点，任意布置洁具的结果如图2-76所示。

提示

下面介绍命令执行过程中一些选项的含义：

左右翻转(F)：输入F，可以对洁具图形进行左右翻转的操作。

放大(E)：输入E，可成倍放大洁具。

缩小(D)：输入D，可成倍缩小洁具。

替换(P)：输入P，可将洁具替换成所选择的替换洁具。
