调用定义洁具命令可以定义卫生洁具给水点和排水点。定义洁具命令的执行方式有：

命令行：输入DYJJ命令按回车键。

菜单栏：单击“平面”→“定义洁具”命令。

输入DYJJ命令按回车键，系统弹出如图2-78所示的【识别洁具类型】对话框。单击“洗脸盆”按钮，系统弹出如图2-79所示的【定义洁具】对话框。

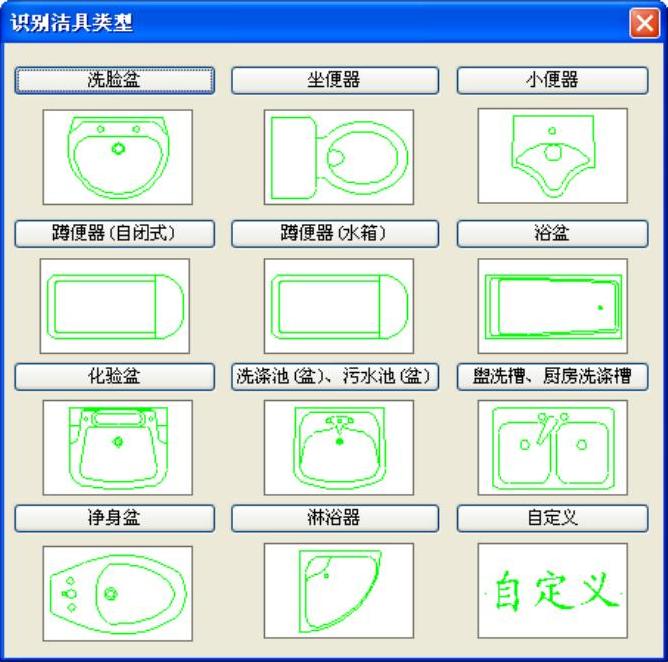

图2-78 【识别洁具类型】对话框

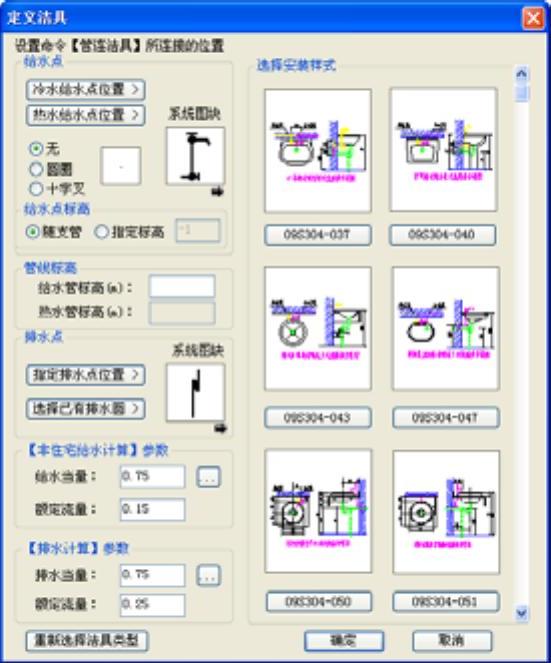

图2-79 【定义洁具】对话框

“给水点”选项组：“冷水给水点位置”按钮、“热水给水点位置”按钮：单击这两个按钮，可以在当前的洁具图形中选取冷、热水给水位置。在这两个按钮下，显示了三种给水点的样式，分别是“无”“圆圈”“十字叉”。单击选择相应的选项，则指定的给水点则相应的以该样式显示。

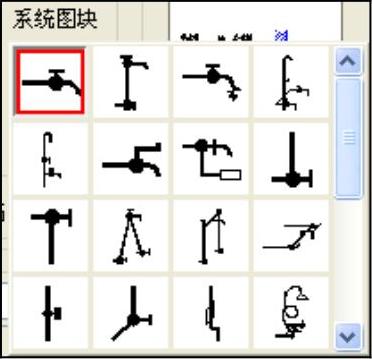

点取“系统图块”预览框，在对话框所弹出的预览列表中可以选择所需要的给水点附件形式，如图2-80所示。

“指定排水点位置”按钮：单击该按钮，可以在当前的洁具图形中指定排水点的位置。

“选择已有排水圆”按钮：单击该按钮，可以选择当前洁具中已有的排水圆作为排水点。

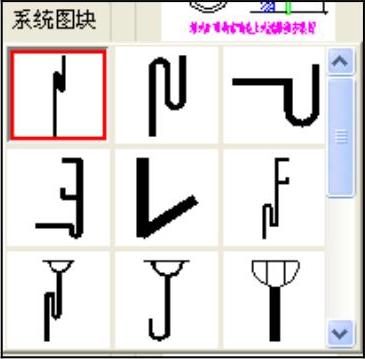

点取“系统图块”预览框，在对话框所弹出的预览列表中可以选择所需要的排水点附件形式，如图2-81所示。(https://www.chuimin.cn)

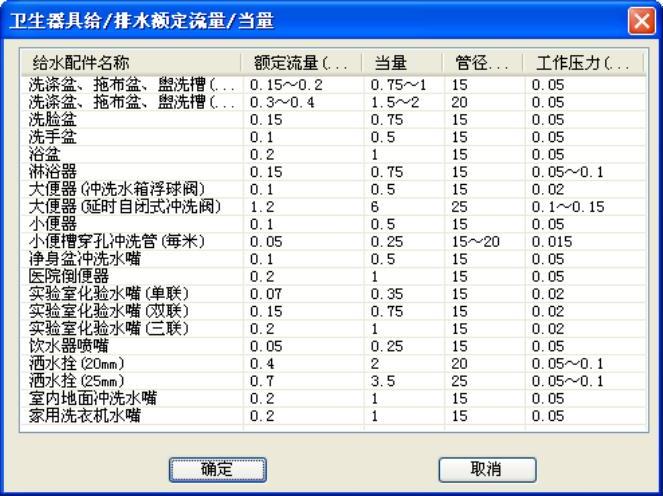

“非住宅给水计算参数”选项组：在“给水当量”和“额定流量”选项文本框系统均按照前面所选的洁具类型和定义的参数来给出相应的参数。假如要修改，可以单击“给水当量”文本框后面的按钮；系统会弹出如图2-82所示的【卫生器具给/排水额定流量/当量】对话框，其中显示了各种类型的洁具相对应的额定流量、当量等参数。选定其中的一组，单击“确定”按钮关闭对话框，即可完成参数的修改。
