【摘要】：调用修改喷头命令，可以修改指定喷头的样式、插入比例等参数。01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.4.11修改喷头.dwg”素材文件，结果如图2-155所示。图2-155 打开素材02 输入XGPT命令按回车键，选择待修改的喷头，按下回车键系统弹出如图2-156所示的对话框；勾选“修改喷头样式”选项，单击选择下面各喷头样式选项，单击“确定”按钮即可完成喷头样式的修改；结果如图2-154所示。

调用修改喷头命令，可以修改指定喷头的样式、插入比例等参数。如图2-154所示为修改喷头命令的操作结果。修改喷头命令的执行方式有：

命令行：输入XGPT命令按回车键。

菜单栏：单击“平面消防”→“修改喷头”命令。

图2-154 修改喷头

下面以图2-154所示的修改喷头结果为例，介绍调用修改喷头命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第2章/2.4.11修改喷头.dwg”素材文件，结果如图2-155所示。

图2-155 打开素材

02 输入XGPT命令按回车键，选择待修改的喷头，按下回车键系统弹出如图2-156所示的【编辑喷头】对话框；勾选“修改喷头样式”选项，单击选择下面各喷头样式选项，单击“确定”按钮即可完成喷头样式的修改；结果如图2-154所示。

在【编辑喷头】对话框中勾选“修改标高”选项，在“喷头标高”选项文本框中修改喷头的标高参数，如图2-157所示。单击“确定”按钮关闭对话框即可完成喷头标高的修改，修改前后的对比如图2-158所示。

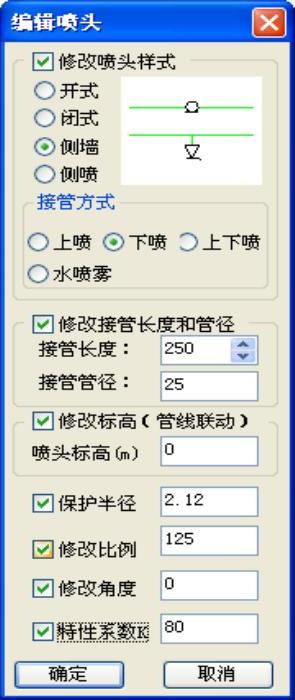

图2-156 【编辑喷头】对话框(https://www.chuimin.cn)

图2-157 设定喷头标高参数

在【编辑喷头】对话框中勾选“修改比例”选项，在其后面的文本框中定义新的比例参数，即可对喷头进行显示比例的修改，结果如图2-159所示。

【编辑喷头】对话框中一些功能选项的含义如下：

“接管长度”选项：勾选“接管长度和管径”选项后，才能对接管的长度参数进行更改；但是接管长度的修改要在系统图中才能查看。

“修改角度”选项：可自定义喷头的角度参数，值得注意的是，在修改开式或者闭式喷头的插入角度时，图中所反映的实际效果是不明显的。

“特性系数K”选项：在选项后的文本框中可自定义喷头的特性系数值，该参数值在喷淋计算中会用到。

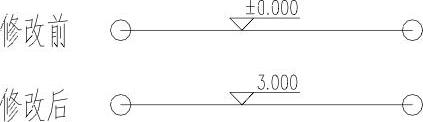

图2-158 修改喷头标高前后对比

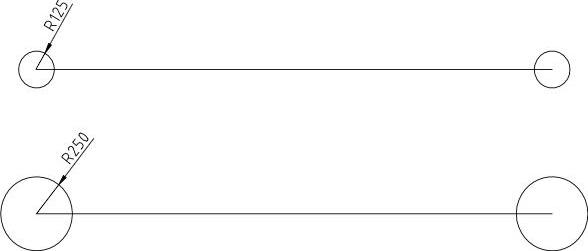

图2-159 修改喷头比例
