TWT2014天正给水排水标准教程-布置池教程

2023-08-22 理论教育版权反馈

【摘要】：调用布置池命令，可以在图中插入化粪池、隔油井、沉淀池、降温池、中和池图形。01 按Ctrl+O组合键，打开配套光盘提供的“第6章/6.2.4布置池.dwg”素材文件，结果如图6-35所示。02 输入BZC命令按回车键，系统弹出对话框，设置参数如图6-36所示。图6-34 布置池图6-35 打开布置池素材03 同时命令行提示如下：命令:BZC请点取池插入点[90度翻转]<退出>: //在绘图区中单击池的插入点，绘制结果如图6-34所示。

调用布置池命令，可以在图中插入化粪池、隔油井、沉淀池、降温池、中和池图形。如图6-34所示为布置池命令的操作结果。布置池命令的执行方式有：

命令行：输入BZC命令按回车键。

菜单栏：单击“室外绘图”→“布置池”命令。

下面以图6-34所示的布置池结果为例，介绍调用布置池命令的方法。

01 按Ctrl+O组合键，打开配套光盘提供的“第6章/6.2.4布置池.dwg”素材文件，结果如图6-35所示。

02 输入BZC命令按回车键，系统弹出【布置池】对话框，设置参数如图6-36所示。

图6-34 布置池

图6-35 打开布置池素材

03 同时命令行提示如下：

命令:BZC

请点取池插入点[90度翻转(R)]<退出>: //在绘图区中单击池的插入点，绘制结果如图6-34所示。

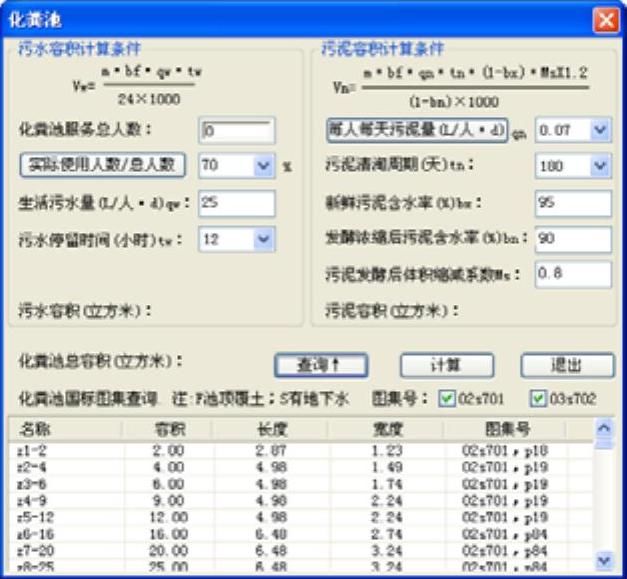

在【布置池】对话框中单击“计算”按钮，系统可弹出如图6-37所示的【化粪池】对话框；在该对话框中可以提供“污水容积计算条件”和“污泥容积计算条件”的计算参数。

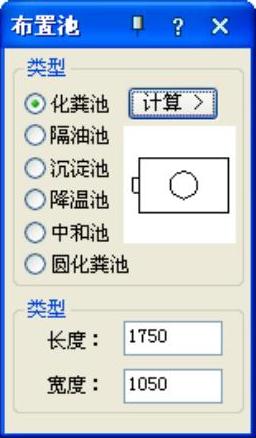

图6-36 【布置池】对话框

图6-37 【化粪池】对话框

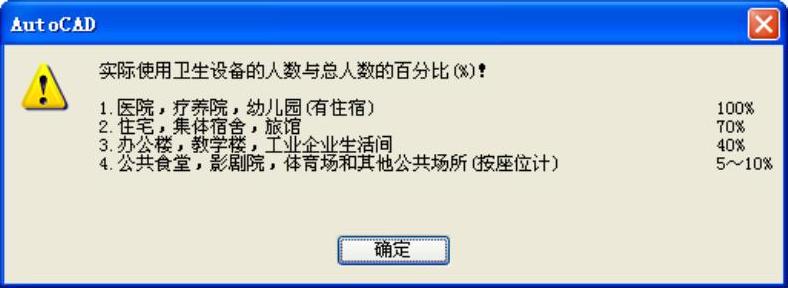

在“污水容积计算条件”选项组下单击“实际使用人数/总人数”按钮，弹出【AutoCAD】信息提示对话框，在其中显示了各类建筑卫生设备的人数和总人数的百分比，如图6-38所示。

在“污泥容积计算条件”选项组下单击“每人每日污泥量”按钮，弹出【AutoCAD】信息提示对话框，在其中显示了各类建筑每人每日污泥量的范围，如图6-39所示。

【布置池】对话框提供了6种池的绘制，选定指定的选项，即可绘制该样式的池图形，结果如图6-40所示。

图6-38 【AutoCAD】对话框

图6-39 提示内容

图6-40 各式样池图形的绘制
