TWT2014天正给水排水标准教程综述
【摘要】：调用锁定图层命令，可以锁定所选实体所在的图层。01 按Ctrl+O组合键，打开配套光盘提供的“第10章/10.2.10锁定图层.dwg”素材文件，结果如图10-69所示。图10-70 选定待锁定的图元图10-71 框选图形05 未被锁定的图形被移动至一旁的结果如图10-72所示。图10-72 移动结果图10-73 管线图层绘制结果
调用锁定图层命令，可以锁定所选实体所在的图层。在编辑复制复杂图形的时候，可以起到免除干扰的作用。锁定图层命令的执行方式有：
菜单栏：单击“图库图层”→“锁定图层”命令。
下面以在楼层间复制洁具管线图形的方法，介绍锁定图层命令在实际绘图中的使用方法。
01 按Ctrl+O组合键，打开配套光盘提供的“第10章/10.2.10锁定图层.dwg”素材文件，结果如图10-69所示。

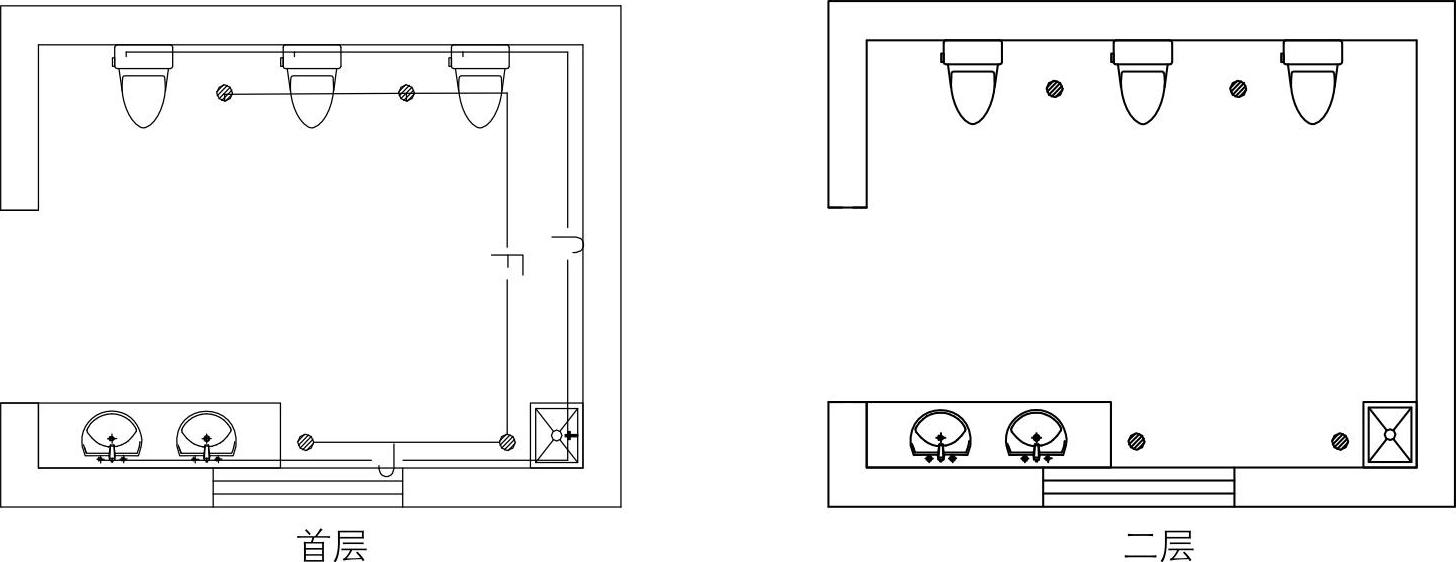

图10-69 打开锁定图层素材
02 单击“图库图层”→“锁定图层”命令，命令行提示如下：
命令:LOCKSELLAYER
请选择要锁定层上的图元<退出>:找到17个 //在首层平面图上选择除了管线以外的图形，如图10-70所示。
03 按下回车键即可完成所选图形的锁定操作。
04 框选图形，如图10-71所示；将未被锁定的洁具管线移动复制到二层平面图上去（在这里值得注意的是，就算选中被锁定的图形，该图形也不会被移动复制）。

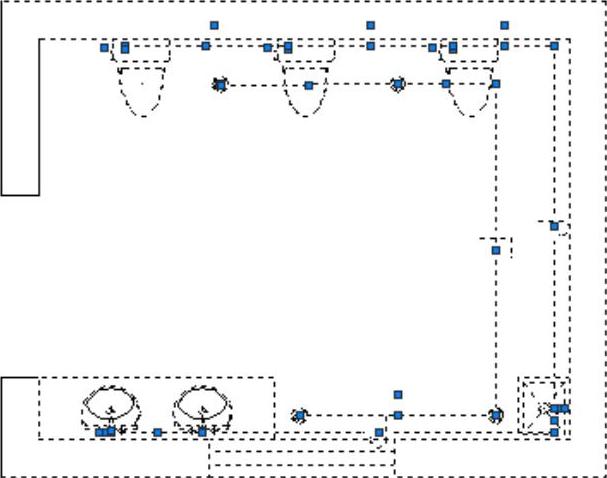

图10-70 选定待锁定的图元
图10-71 框选图形
05 未被锁定的图形被移动至一旁的结果如图10-72所示。
06 将其移动至二层平面图中，完成二层卫生间平面图洁具管线图形的绘制结果，如图10-73所示。

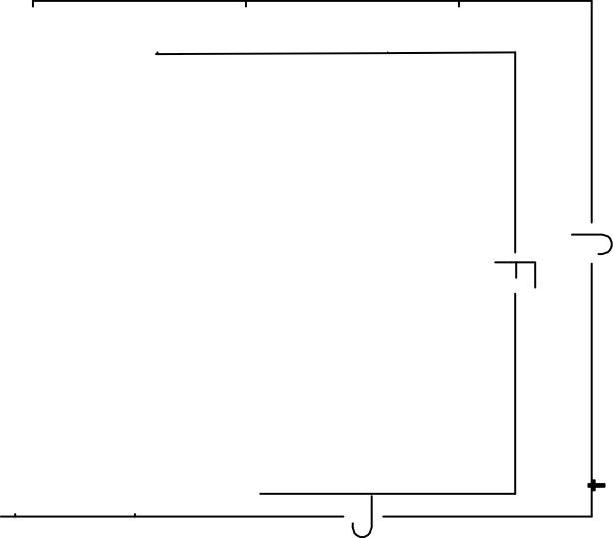

图10-72 移动结果
图10-73 管线图层绘制结果
