TWT2014天正给水排水标准教程：11.1.3过滤选择
【摘要】：调用过滤选择命令，可以先选择参考对象，然后选择其他符合参考对象过滤条件的图形，来生成预选对象选择集。过滤选择命令的执行方式有：命令行：在命令行中输入GLXZ命令按回车键。下面介绍过滤选择命令的调用方法。01 按Ctrl+O组合键，打开配套光盘提供的“第11章/11.1.3过滤选择.dwg”素材文件，结果如图11-10所示。图11-12 选定参考图元图11-13 过滤选择对话框中“高级”选项的含义：勾选该项，则可进行精确过滤。
调用过滤选择命令，可以先选择参考对象，然后选择其他符合参考对象过滤条件的图形，来生成预选对象选择集。过滤选择命令的执行方式有：
命令行：在命令行中输入GLXZ命令按回车键。
下面介绍过滤选择命令的调用方法。
01 按Ctrl+O组合键，打开配套光盘提供的“第11章/11.1.3过滤选择.dwg”素材文件，结果如图11-10所示。
02 在命令行中输入GLXZ命令按回车键，系统弹出【过滤选择】对话框，定义选择条件如图11-11所示。

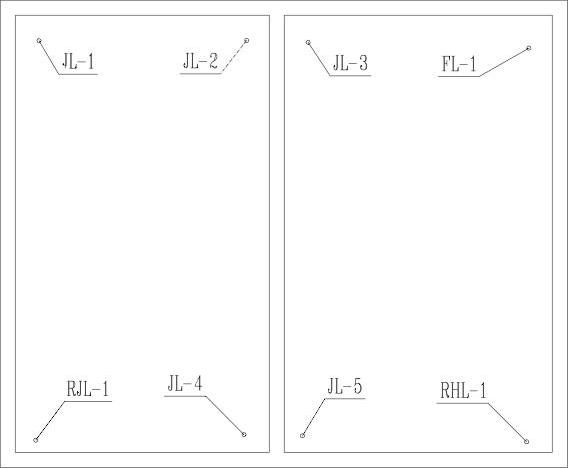

图11-10 打开过滤选择素材

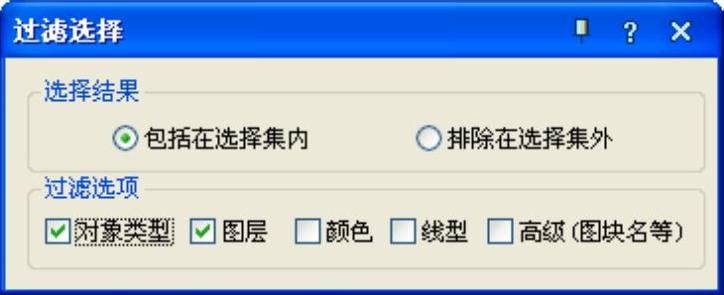

图11-11 【过滤选择】对话框
03 命令行提示如下：
命令:GLXZ
请选择一个参考图元或[多参考图元选择(M)]<退出>: //如图11-12所示；
提示：空选即为全选，中断用Esc!
选择范围(或选择闭合曲线):指定对角点:找到39个 //框选图形范围；
选择范围(或选择闭合曲线):
总共选中了5个，其中新选了5个。 //按下回车键，仅选择给水立管的结果如图11-13所示。

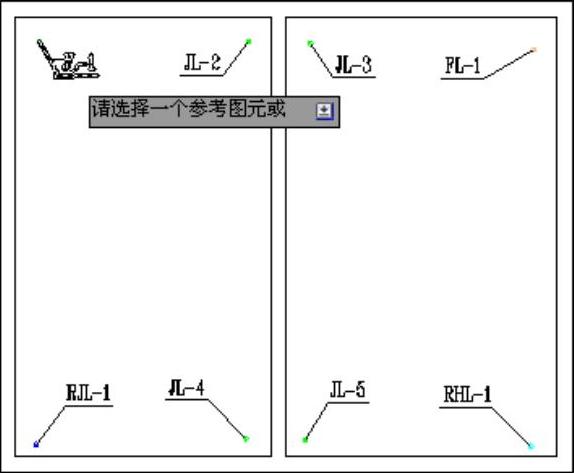

图11-12 选定参考图元
图11-13 过滤选择
【过滤选择】对话框中“高级（图块名等）”选项的含义：勾选该项，则可进行精确过滤。例如：勾选的过滤选项为“对象类型”，则命令行执行后的结果是选中与参考图元同名的所有图元；勾选的“对象类型”是“颜色”，则命令行执行后的结果是选中与参考图元颜色一致的所有图元。
