调用矩形命令,可以绘制矩形多段线。矩形的执行方式有:
菜单栏:单击“绘图工具”→“矩形”命令。
下面介绍矩形命令的调用方法。
单击“绘图工具”→“矩形”命令,系统弹出如图11-16所示的【矩形】对话框。单击其中一个绘制按钮,命令行提示如下:
命令:T98_TRECT
输入插入点或[拖制矩形(D)/对齐(F)/改基点(T)]<退出>:*取消* //在绘图区中点取插入点,即可完成矩形的绘制。

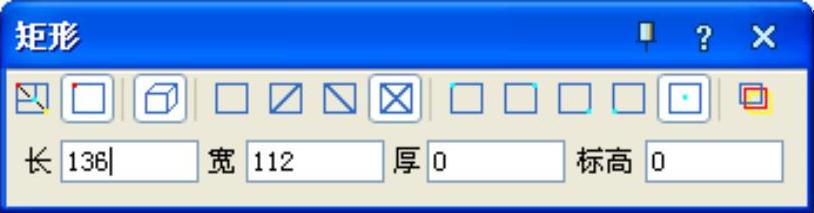

图11-16 【矩形】对话框
在执行命令的过程中,输入D,选择“拖制矩形”选项,命令行提示如下:
命令:T98_TRECT
输入插入点或[拖制矩形(D)/对齐(F)/改基点(T)]<退出>:D
输入第一个角点或[插入矩形(I)]<退出>:
输入第二个角点或[插入矩形(I)/撤消第一个角点(U)]<退出>: //分别指定矩形的两个对角点,即可自定义矩形的大小,从而完成矩形的绘制。在执行命令的过程中,输入F,选择“对齐”选项,命令行提示如下:
命令:T98_TRect
输入插入点或[拖制矩形(D)/对齐(F)/改基点(T)]<退出>:F
对齐参考点:
对齐参考轴:
对齐目标点:
对齐目标轴: //分别指定对齐的各个点,即可将新绘制的矩形与已有的矩形实现对齐。在执行命令的过程中,输入T,选择“改基点”选项,命令行提示如下:
命令:T98_TRect
输入插入点或[拖制矩形(D)/对齐(F)/改基点(T)]<退出>:T
输入插入点或[参考点(R)]<退出>: //单击指定新的插入点即可完成矩形的绘制。
【矩形】对话框中各功能选项的含义如下:
“拖动对角绘制”按钮
:单击该按钮,可以在绘图区中定义矩形的两个对角点来创建矩形。
“插入矩形”按钮
:单击该按钮,可以参数来定义矩形的大小。
“三维矩形”按钮
:单击该按钮,可以在对话框中定义矩形的长、宽、高参数来插入三维矩形,结果如图11-17所示。
“无对角线”按钮
:单击该按钮,可以在绘图区中插入标准矩形。
“正对角线”按钮
:单击该按钮,可插入带有正对角线的矩形,结果如图11-18所示。
“反对角线”按钮
:单击该按钮,可插入带有反对角线的矩形,结果如图11-19
所示。

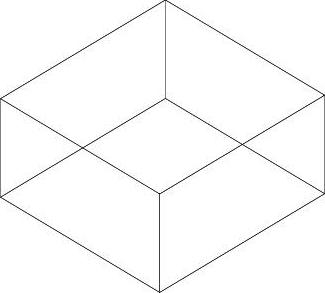

图11-17 三维矩形
图11-18 正对角线矩形
图11-19 反对角线矩形
“双对角线”按钮
:单击该按钮,可插入带有双对角线的矩形,结果如图11-20所示。
“基点为左上角”按钮
:单击该按钮,则插入基点位于矩形的左上角,如图11-21所示。
“基点为右上角”按钮
:单击该按钮,则插入基点位于矩形的右上角。
“基点为右下角”按钮
:单击该按钮,则插入基点位于矩形的右下角。
“基点为左下角”按钮
:单击该按钮,则插入基点位于矩形的左下角。
“基点为矩形中心”按钮
:单击该按钮,则插入基点位于矩形的中心,如图11-22所示。
“连续绘制”按钮
:单击该按钮,可以连续绘制指定样式的矩形。
图11-20 双对角线矩形

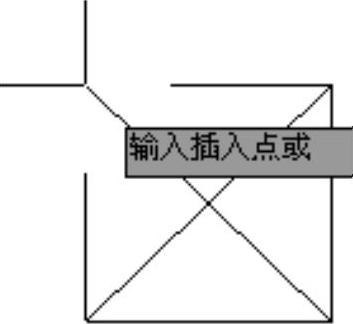

图11-21 基点为左上角

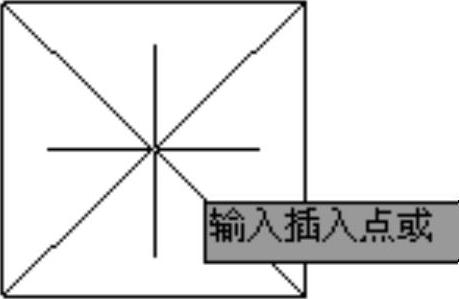

图11-22 基点为矩形中心
