图12-34 所示为管子卡箍多工位级进模总装图。其结构特点如下：图12-34 管子卡箍多工位级进模总装图图12-34 管子卡箍多工位级进模总装图图12-34 管子卡箍多工位级进模总装图（续）1）采用滚动式自动送料机构送料，用导料板导料、导正销精定位，顶杆及顶块抬料。2）为了使模具结构简单化，方便调试、维修，此模具采用三大组独立模板组合而成一副多工位级进模。......
2025-09-29
模具零部件的设计优化
【摘要】：12.2.6.1 凹模辅助板1.凹模辅助板1（图12-57）图12-57 凹模辅助板1（图12-34的件号81）2.凹模辅助板2（图12-58）图12-58 凹模辅助板2（图12-34的件号82）3.凹模辅助板3（图12-59）图12-59 凹模辅助板3（图12-34的件号86）12.2.6.2 导料板1.外导料板1（图12-60）图12-60 外导料板1（图12-34的件号35）2.外导料板2（
12.2.6.1 凹模辅助板

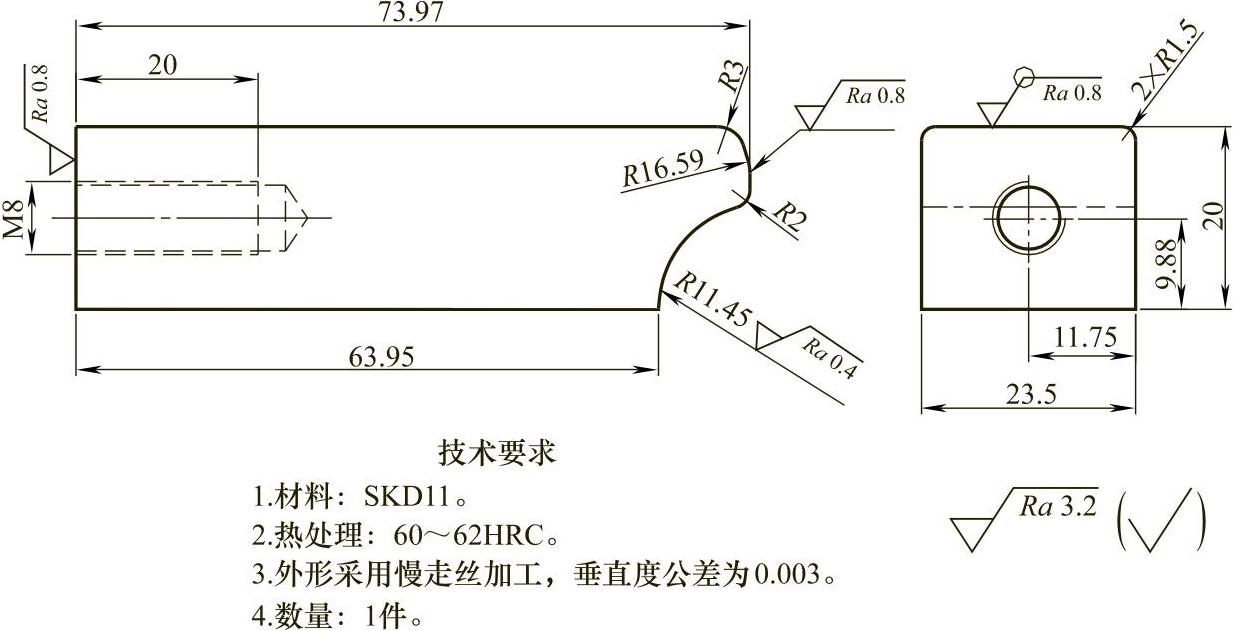

1.凹模辅助板1（图12-57）

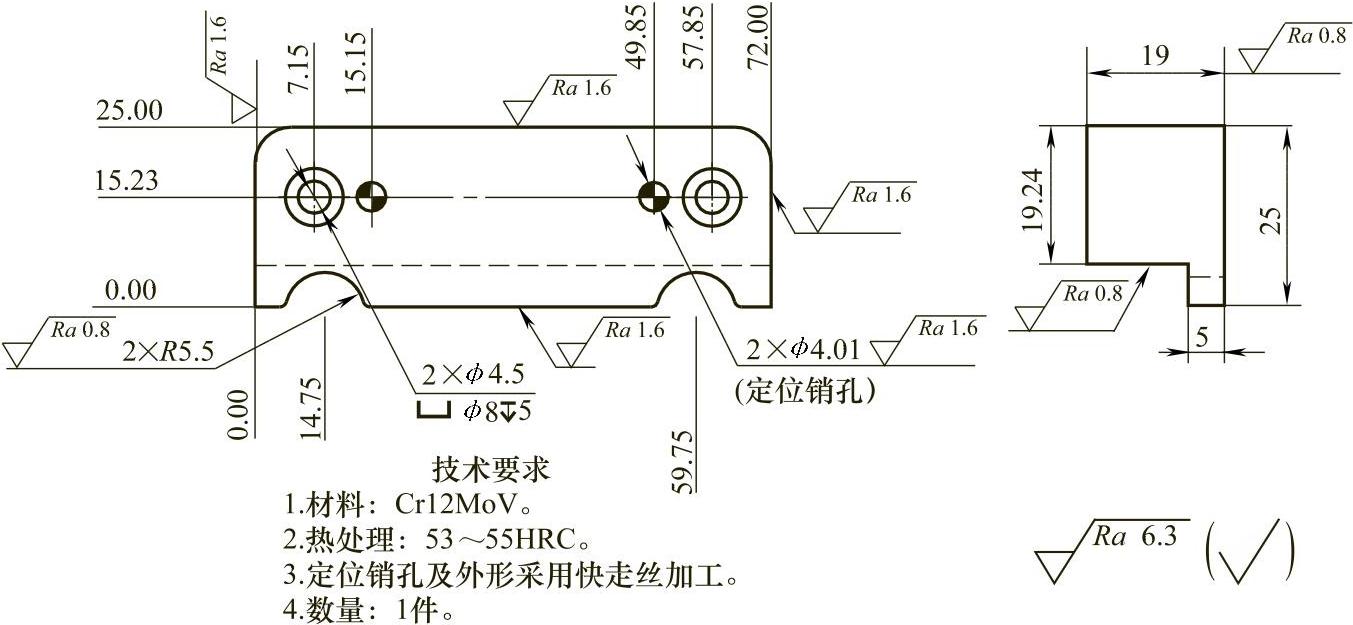

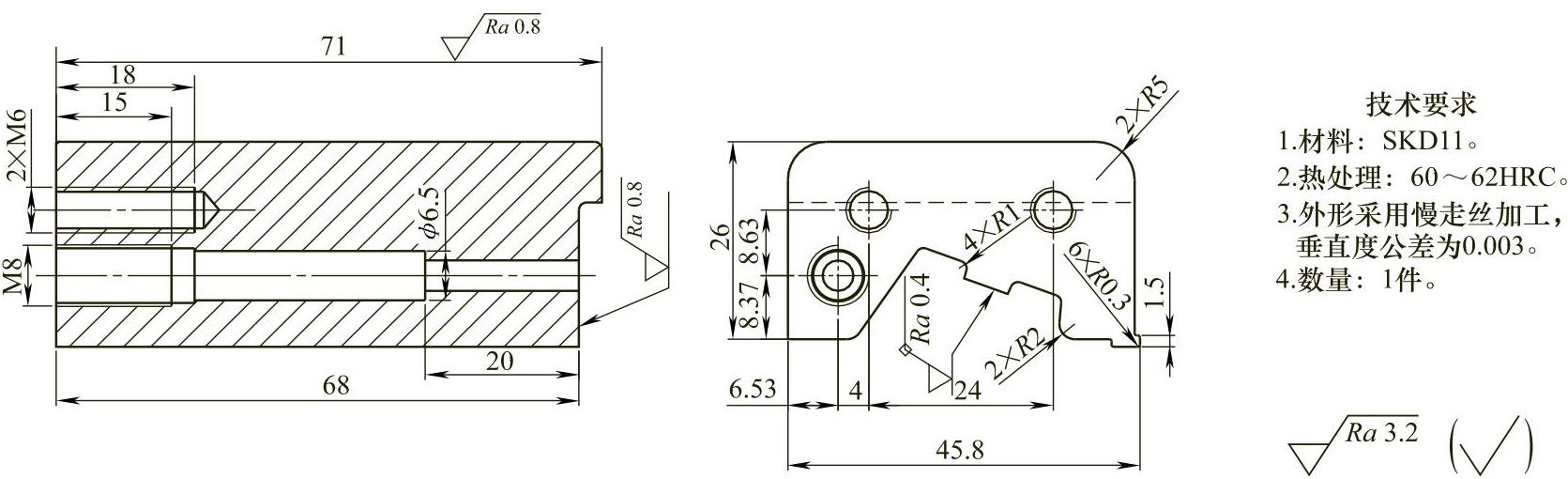

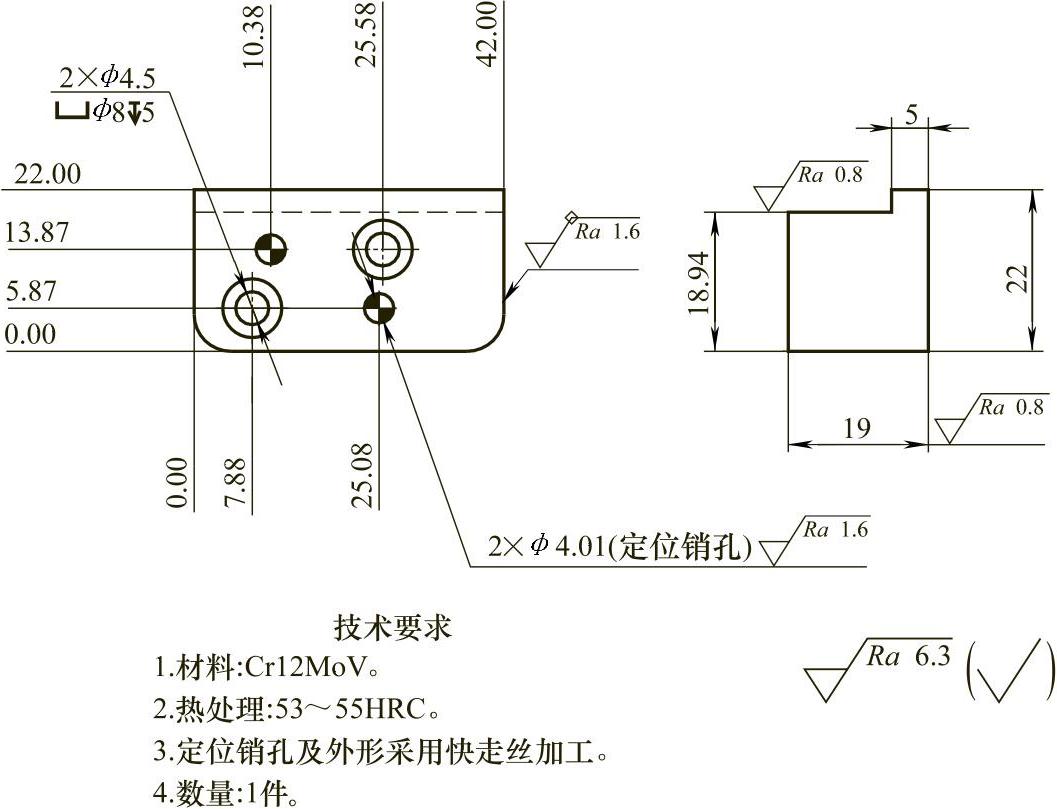

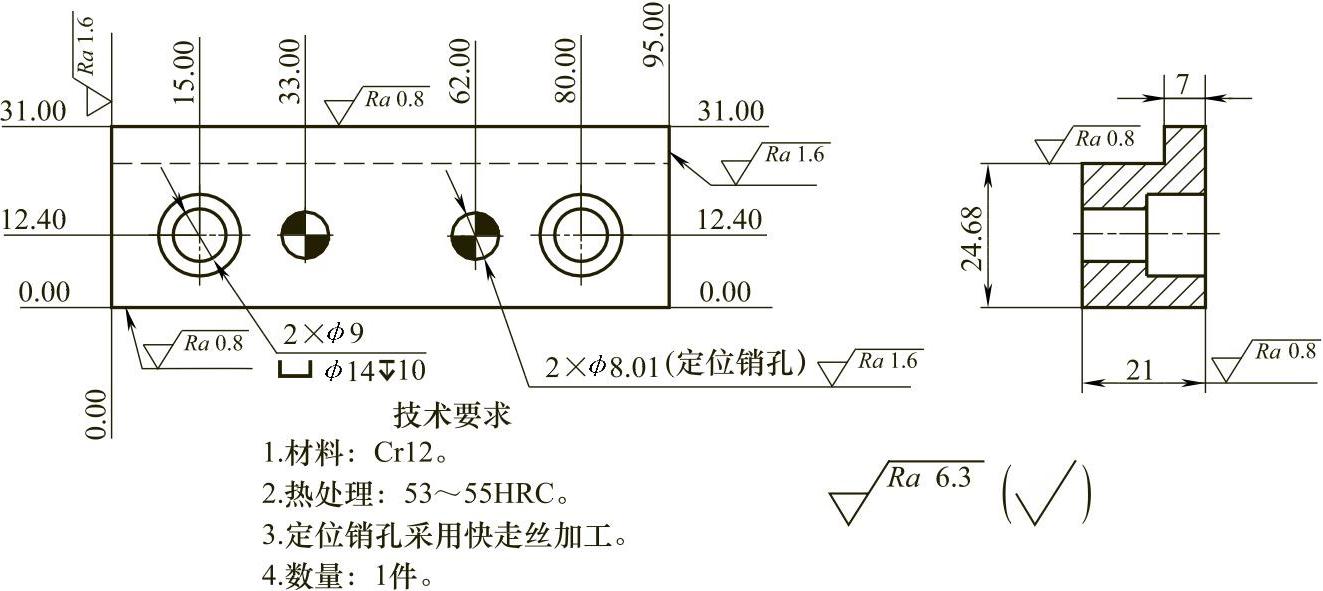

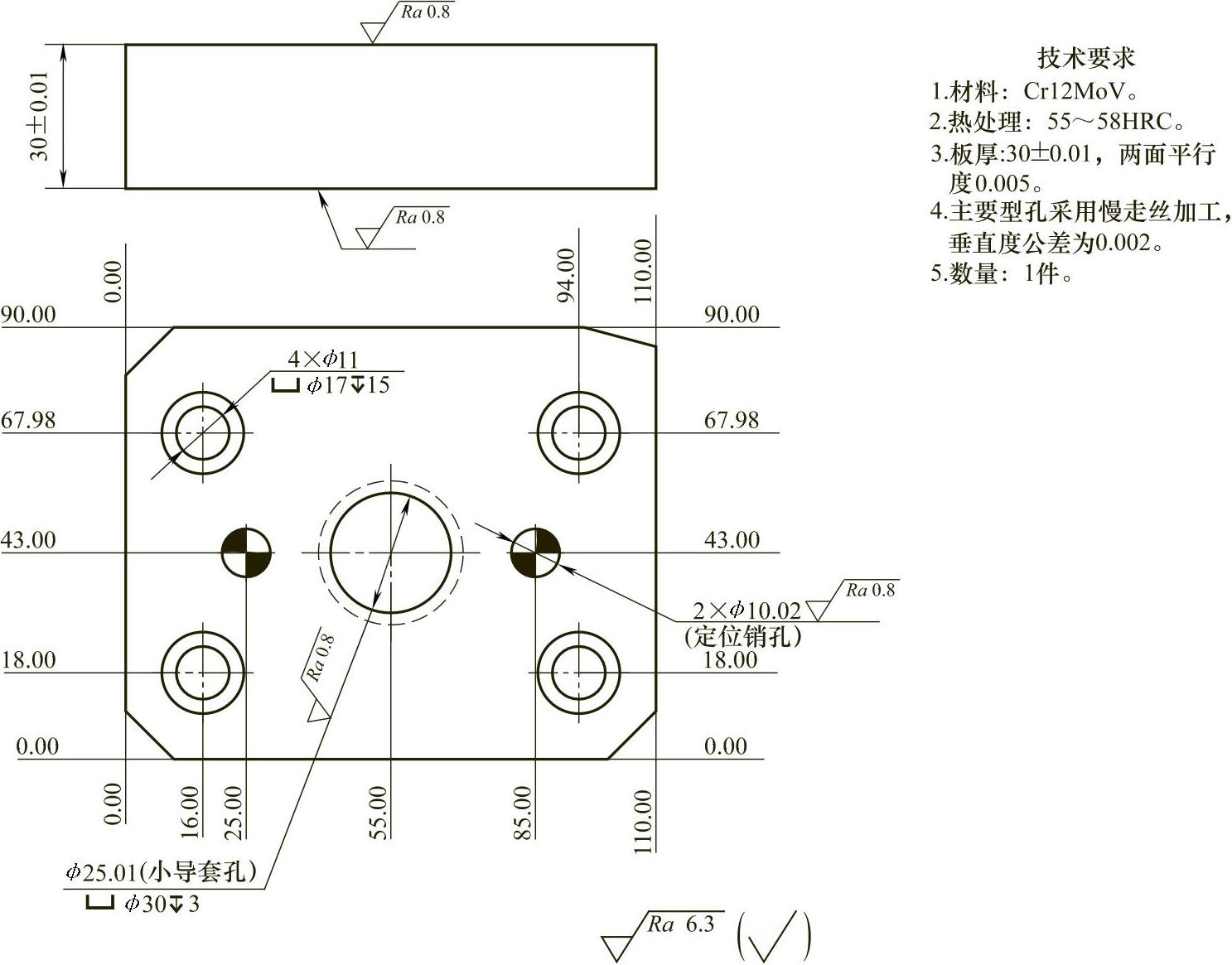

图12-57 凹模辅助板1（图12-34的件号81）
2.凹模辅助板2（图12-58）

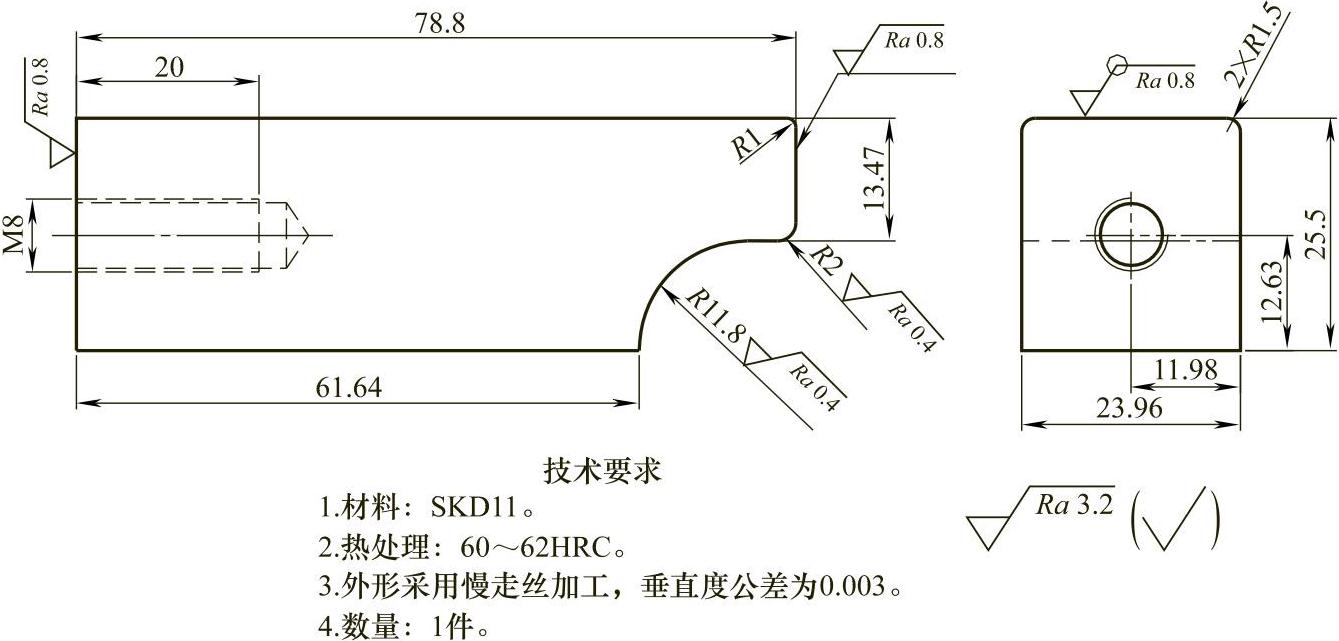

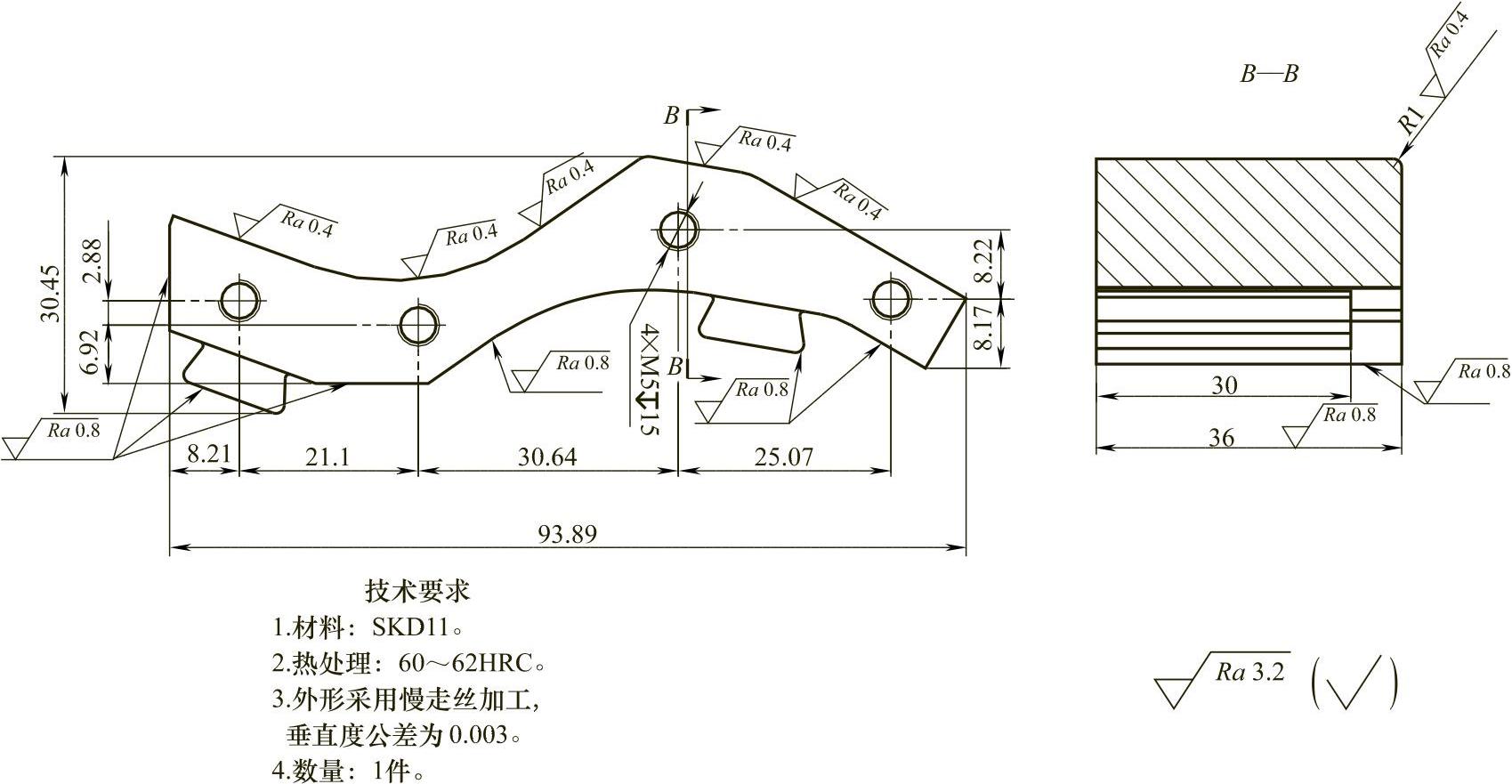

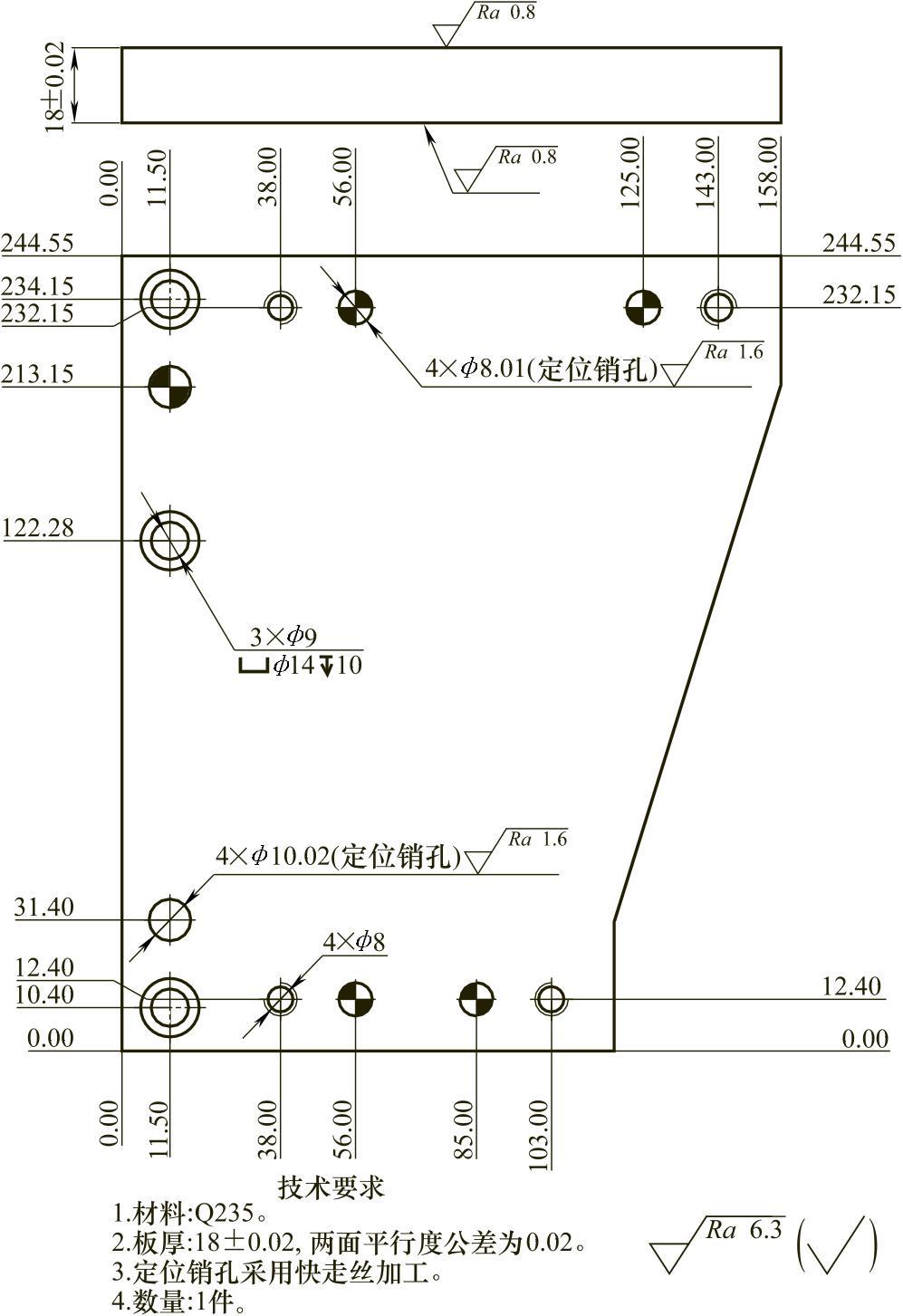

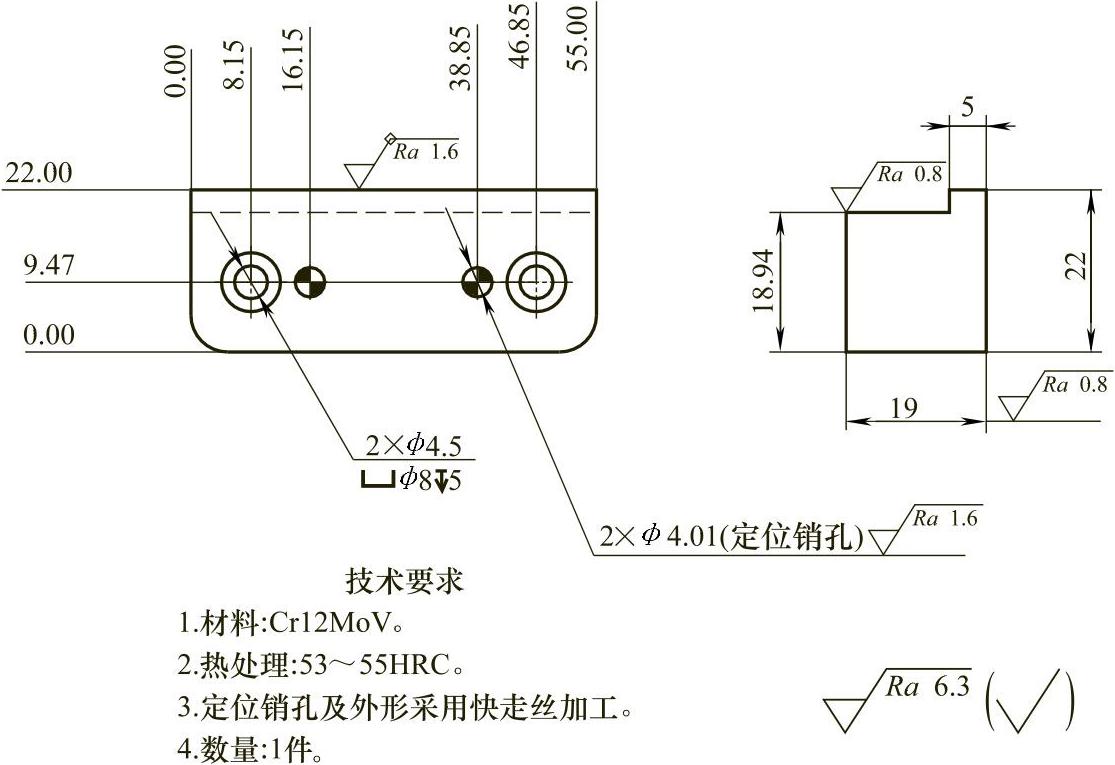

图12-58 凹模辅助板2（图12-34的件号82）
3.凹模辅助板3（图12-59）

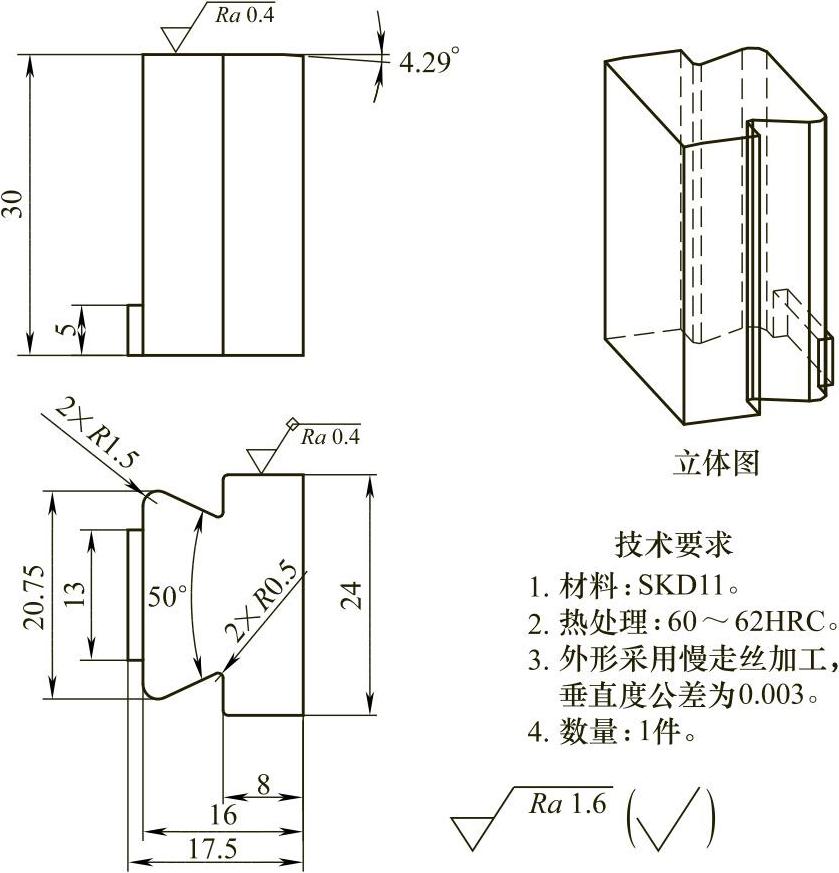

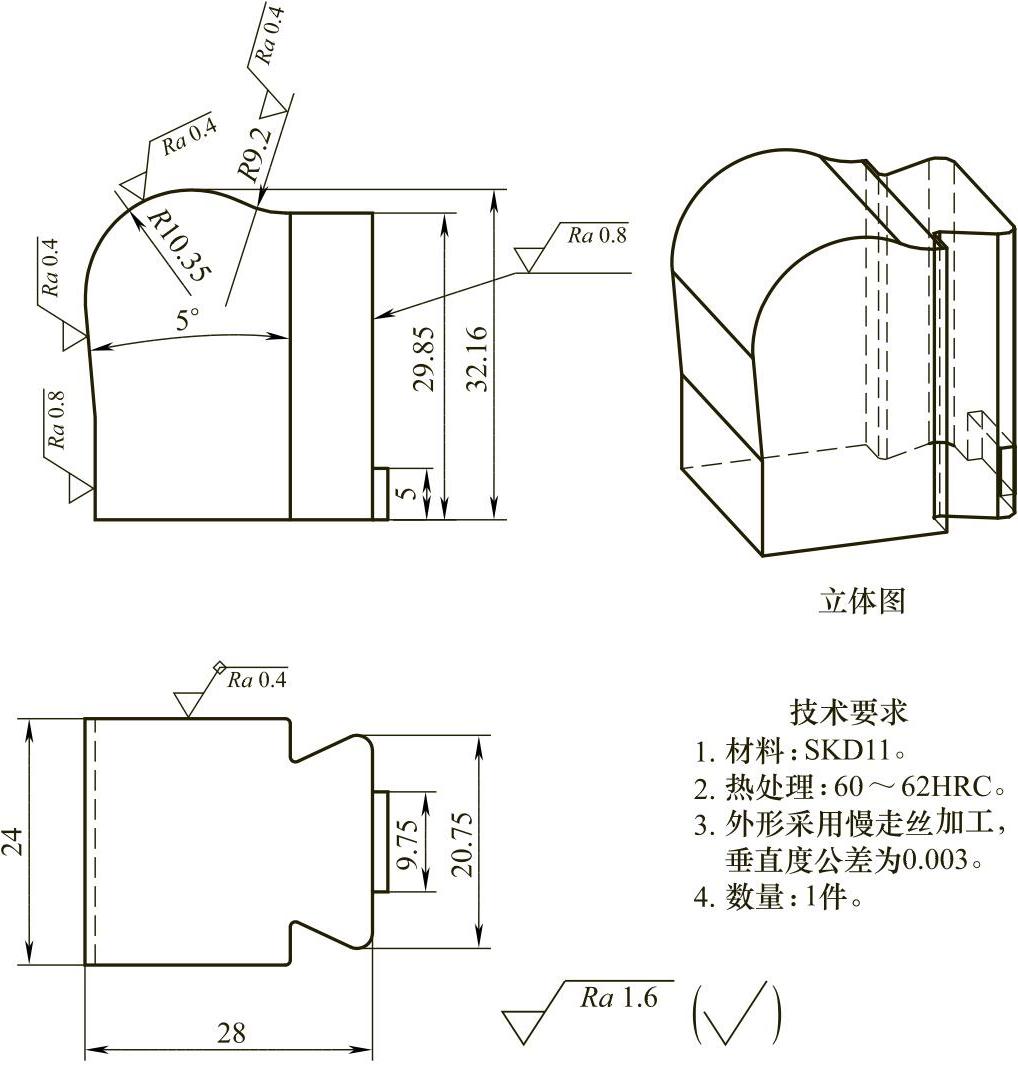

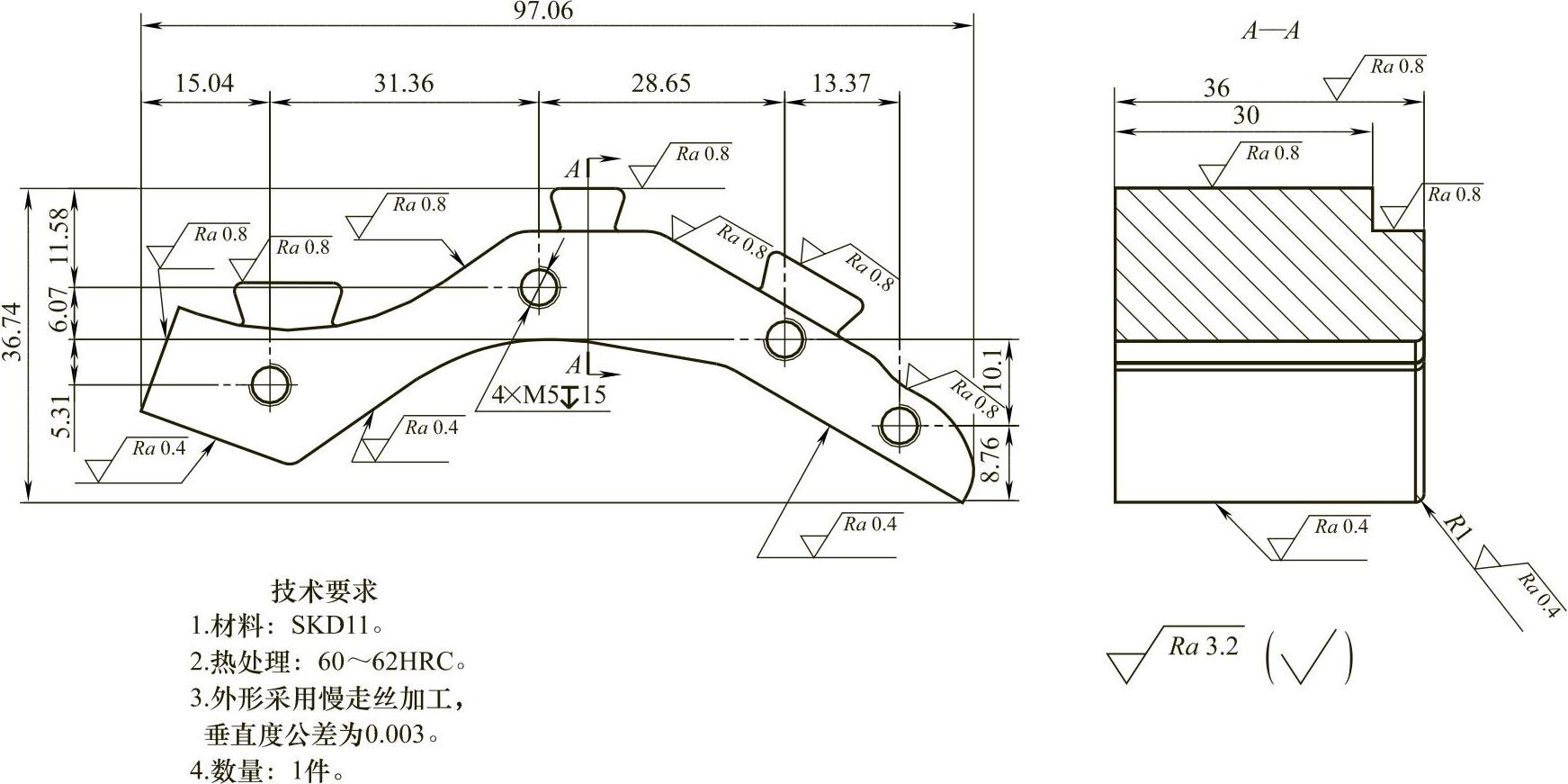

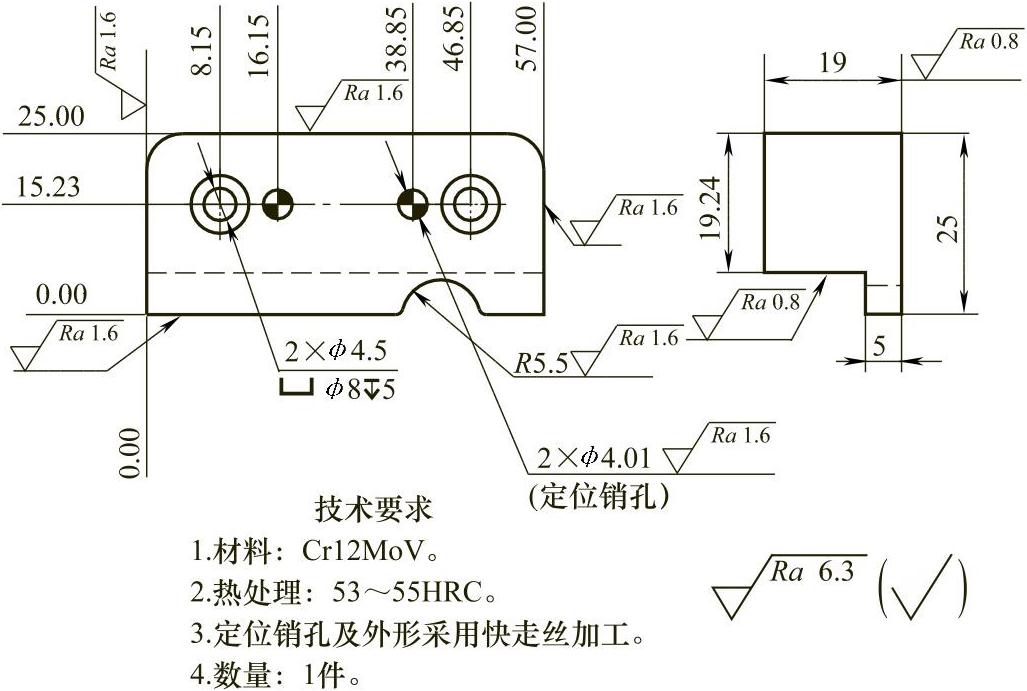

图12-59 凹模辅助板3（图12-34的件号86）
12.2.6.2 导料板

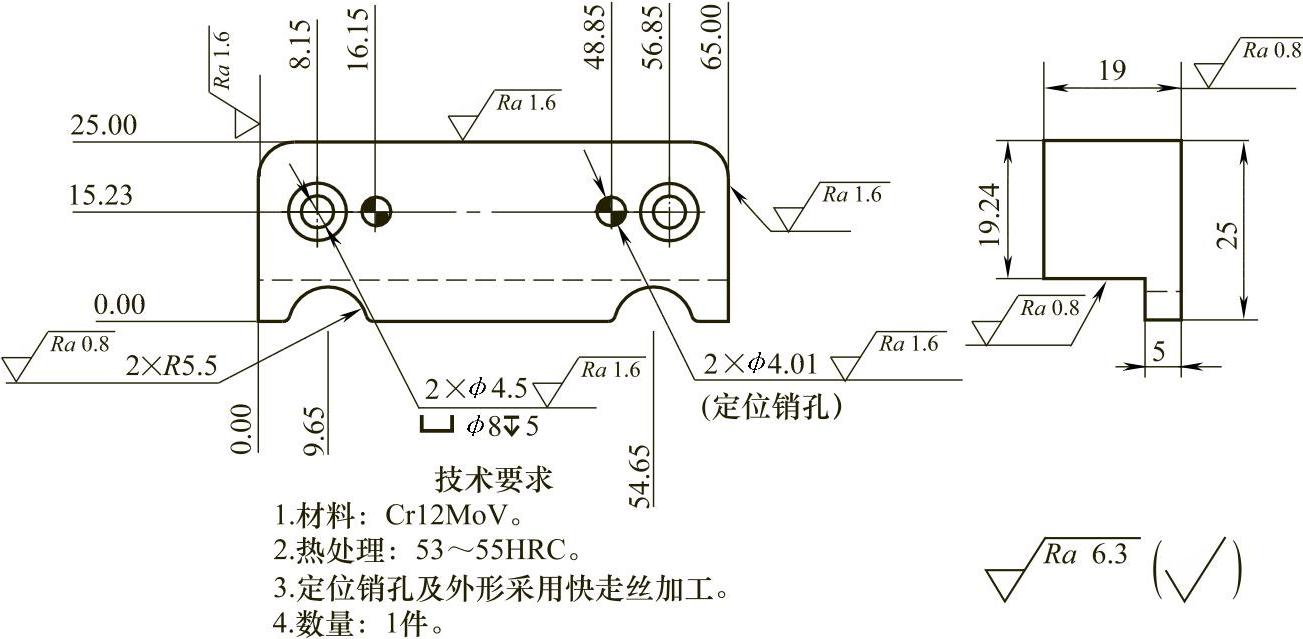

1.外导料板1（图12-60）

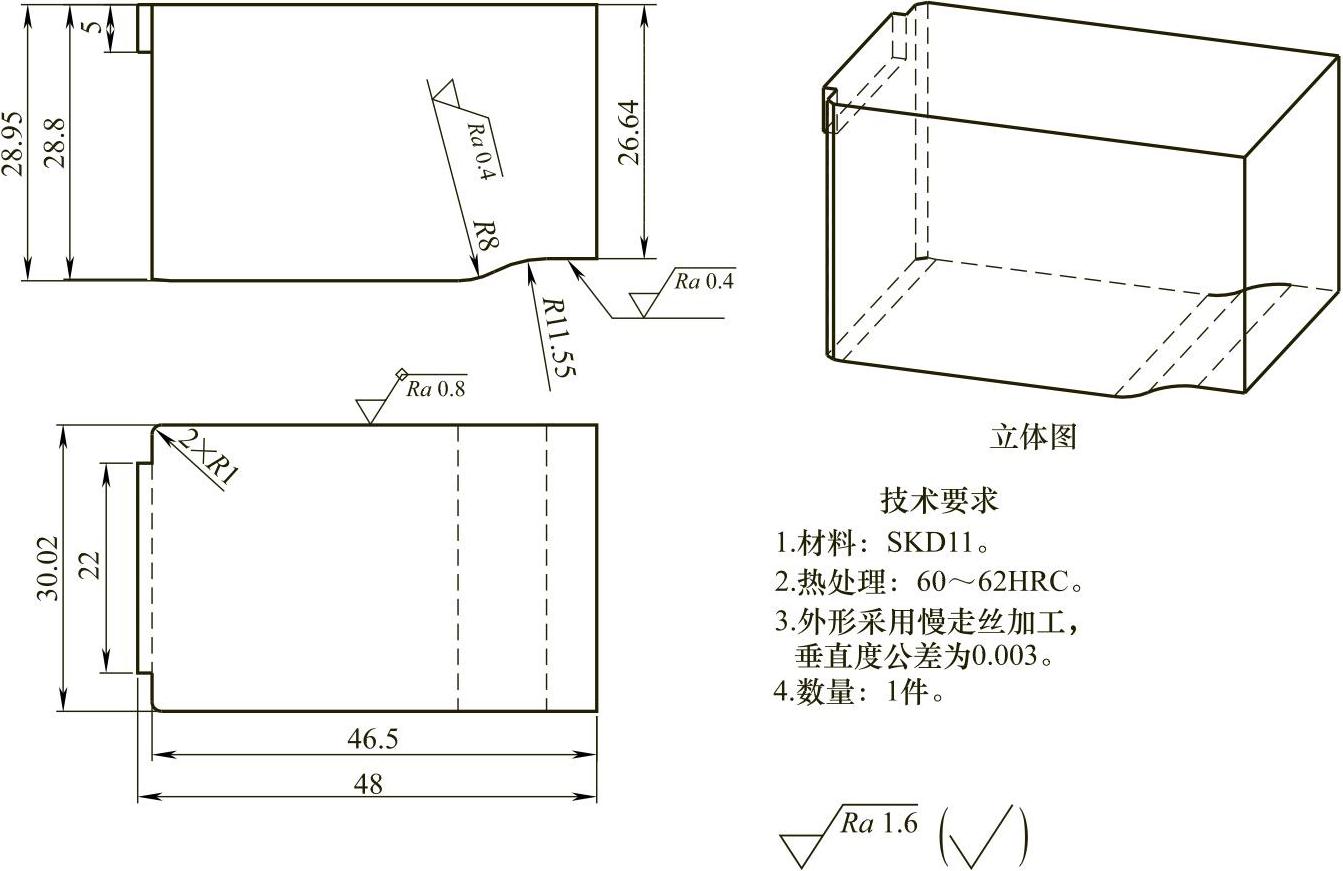

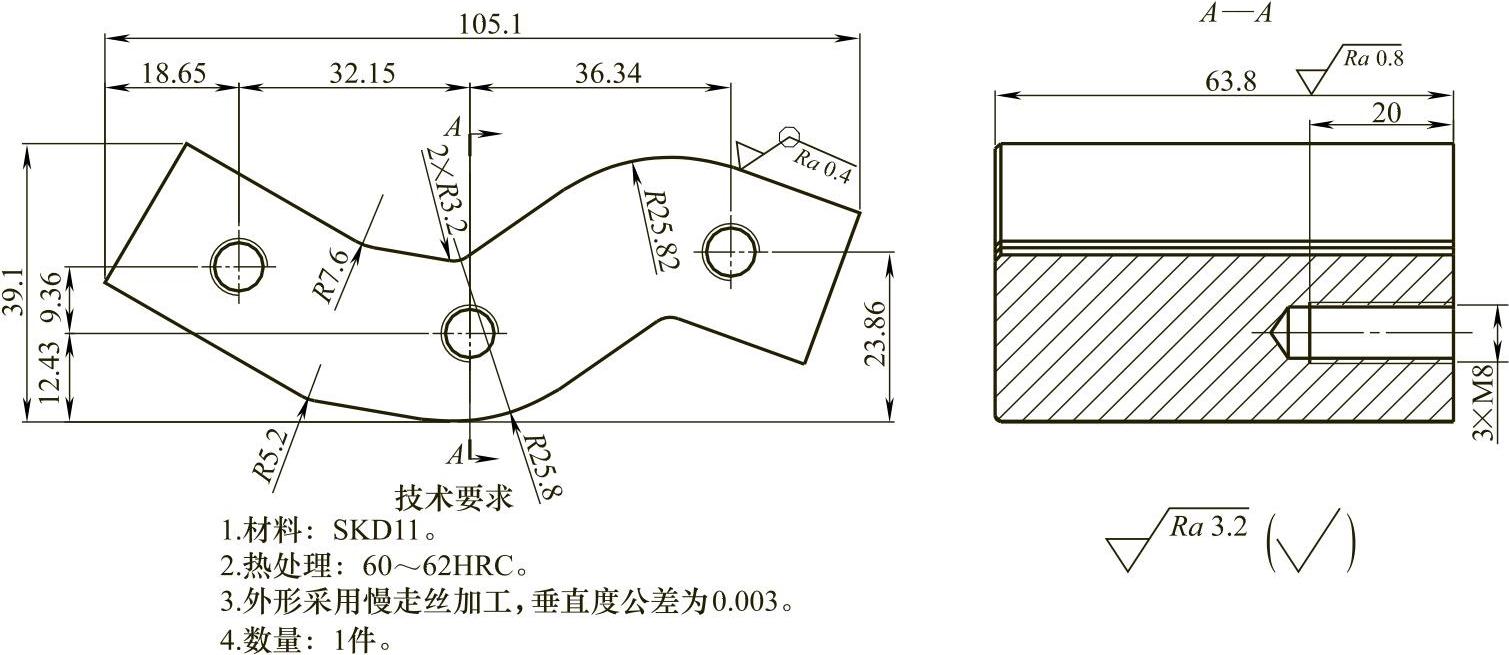

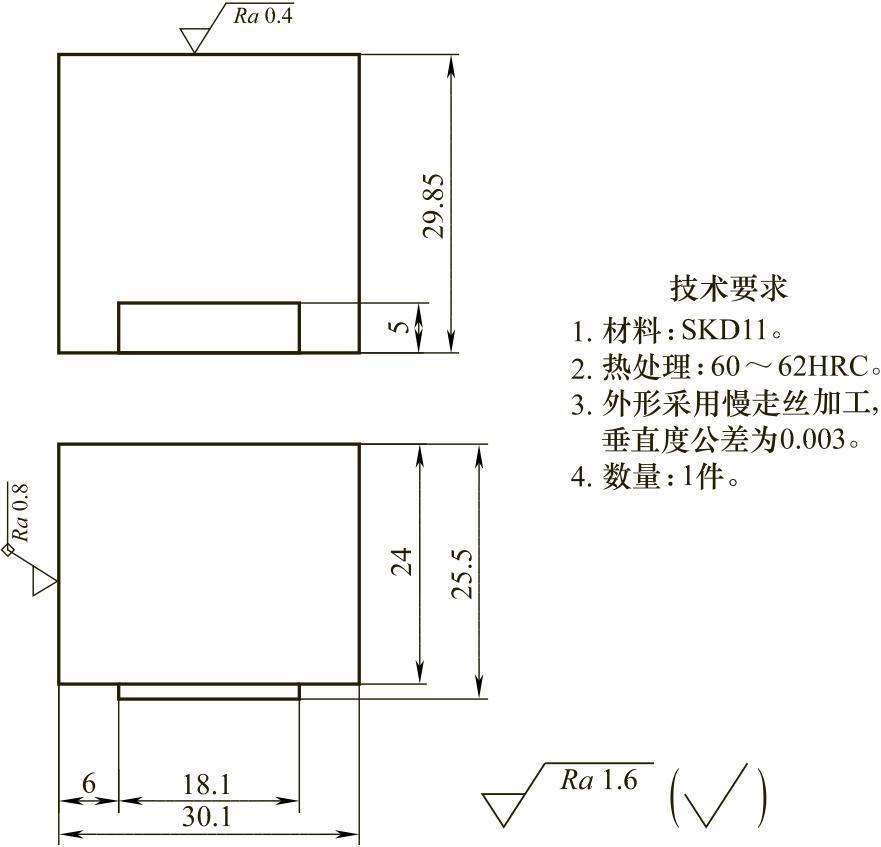

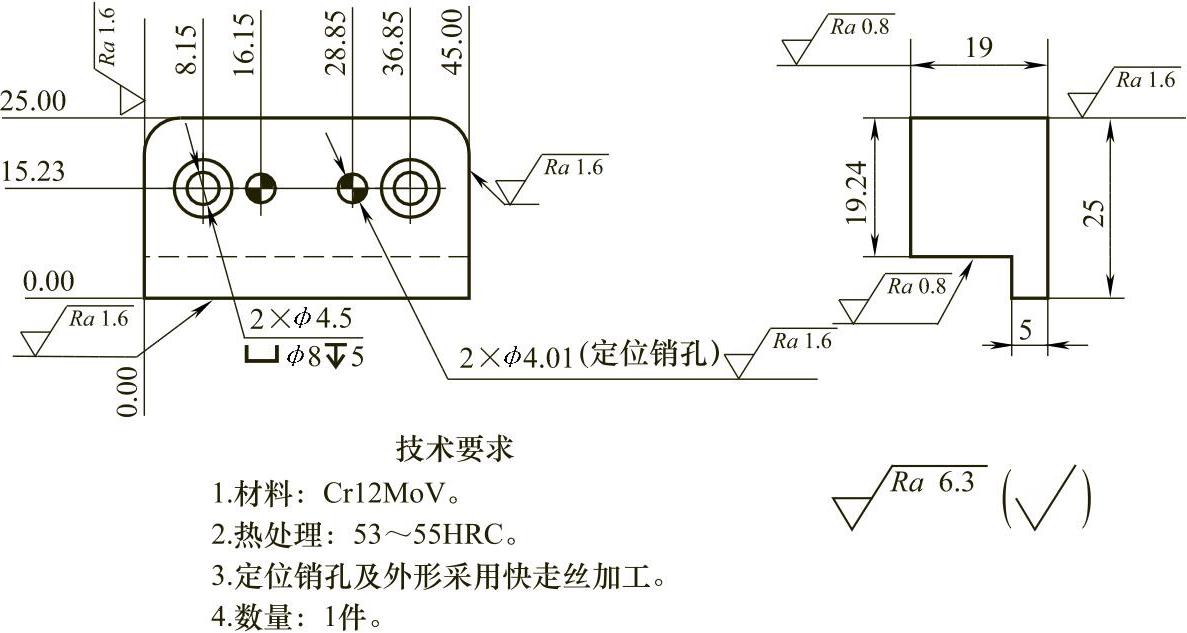

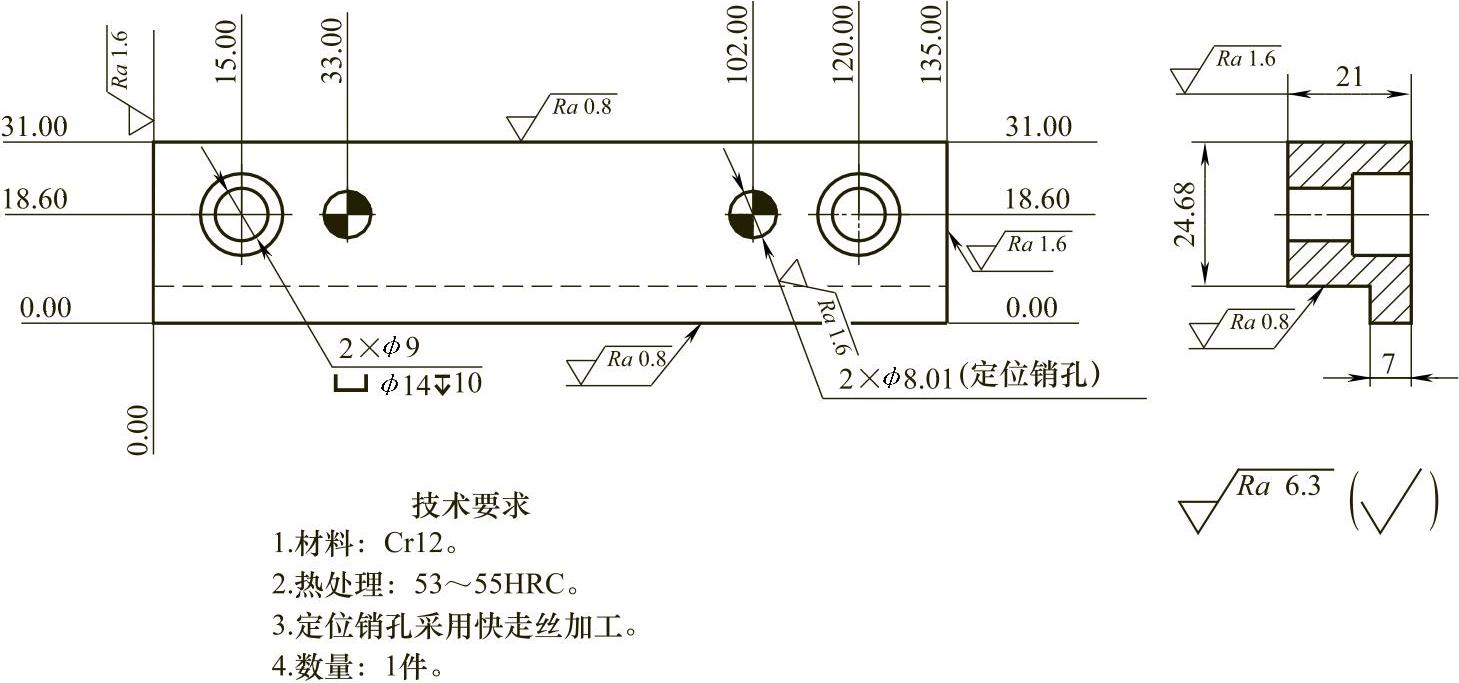

图12-60 外导料板1（图12-34的件号35）

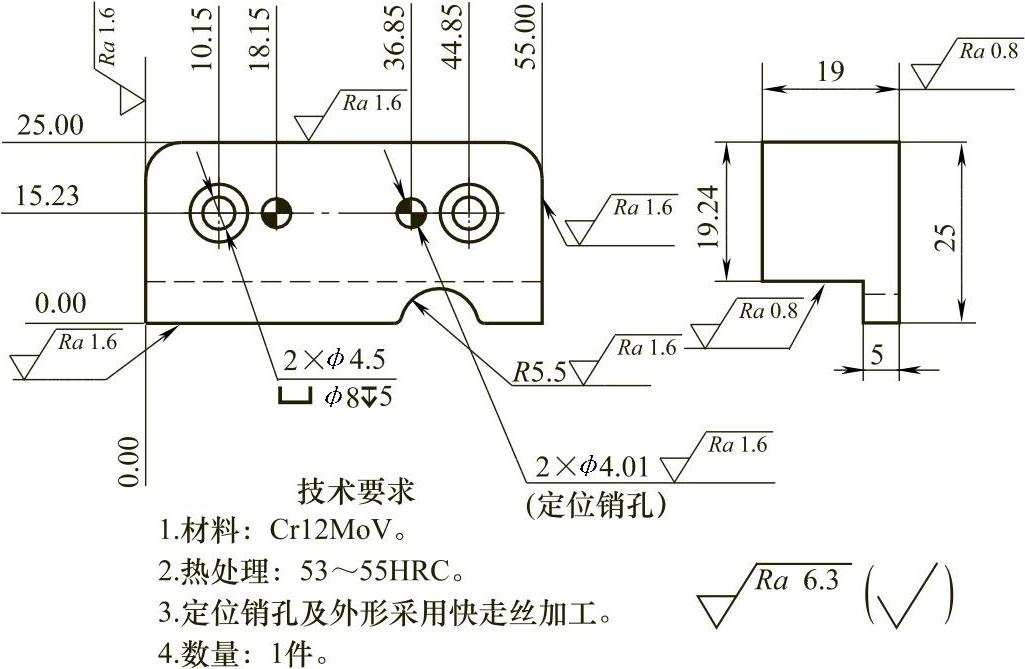

2.外导料板2（图12-61）

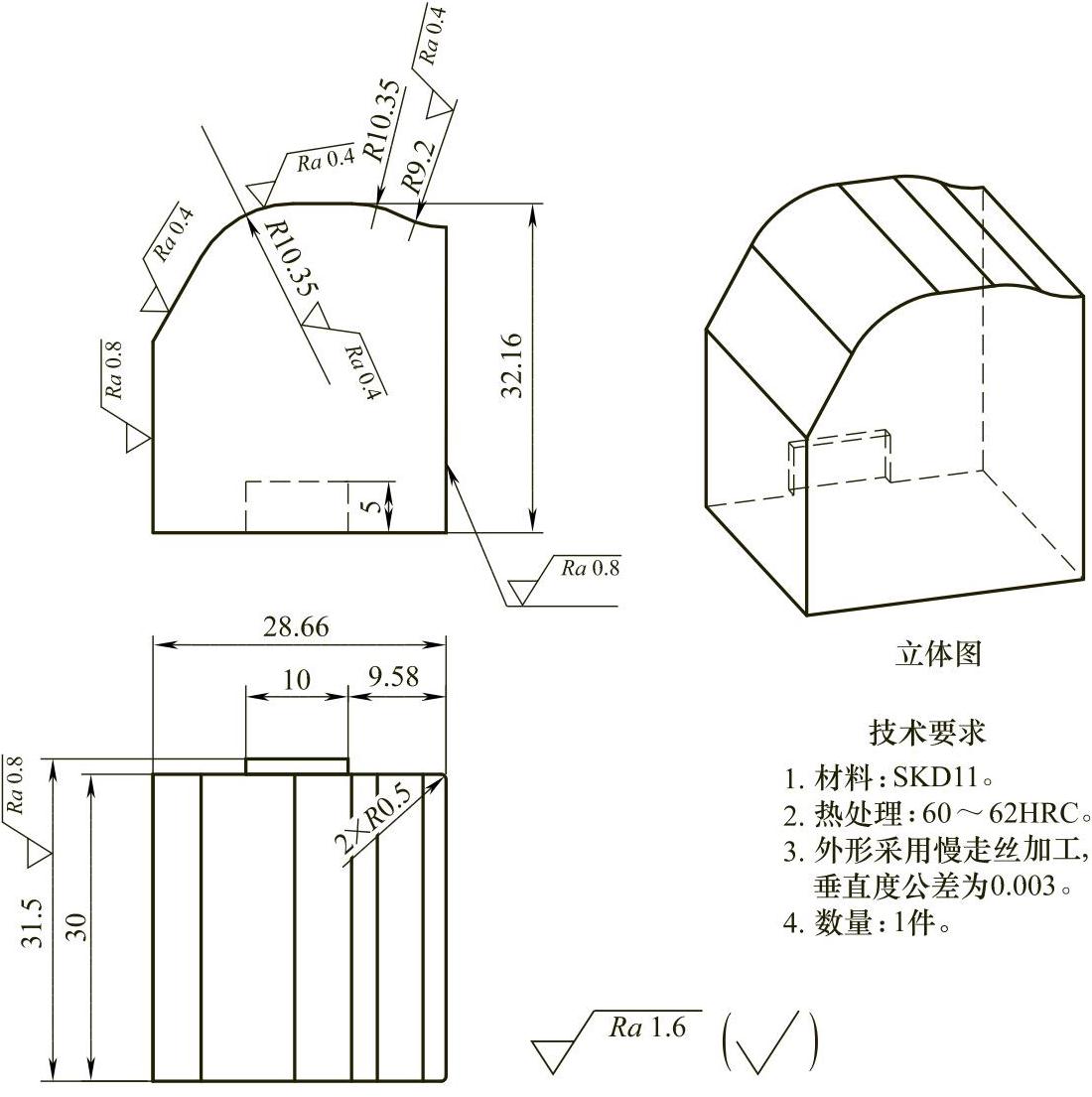

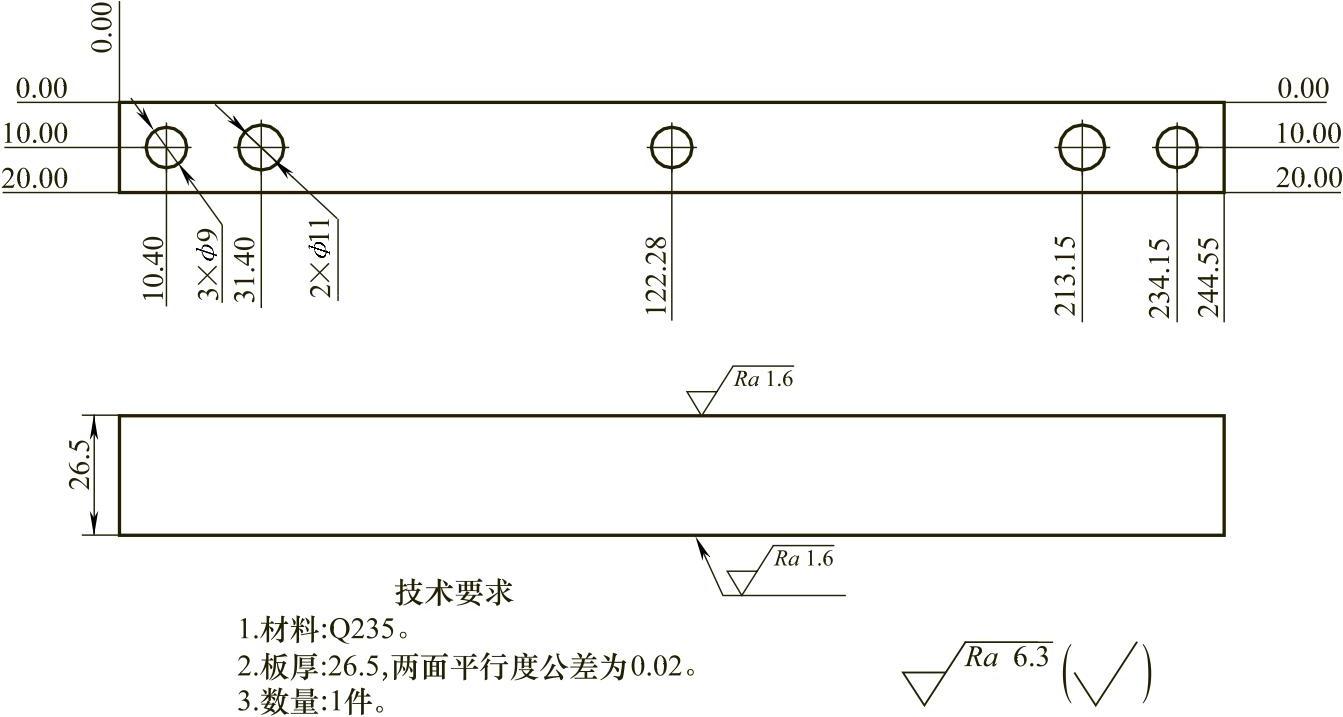

图12-61 外导料板2（图12-34的件号36）

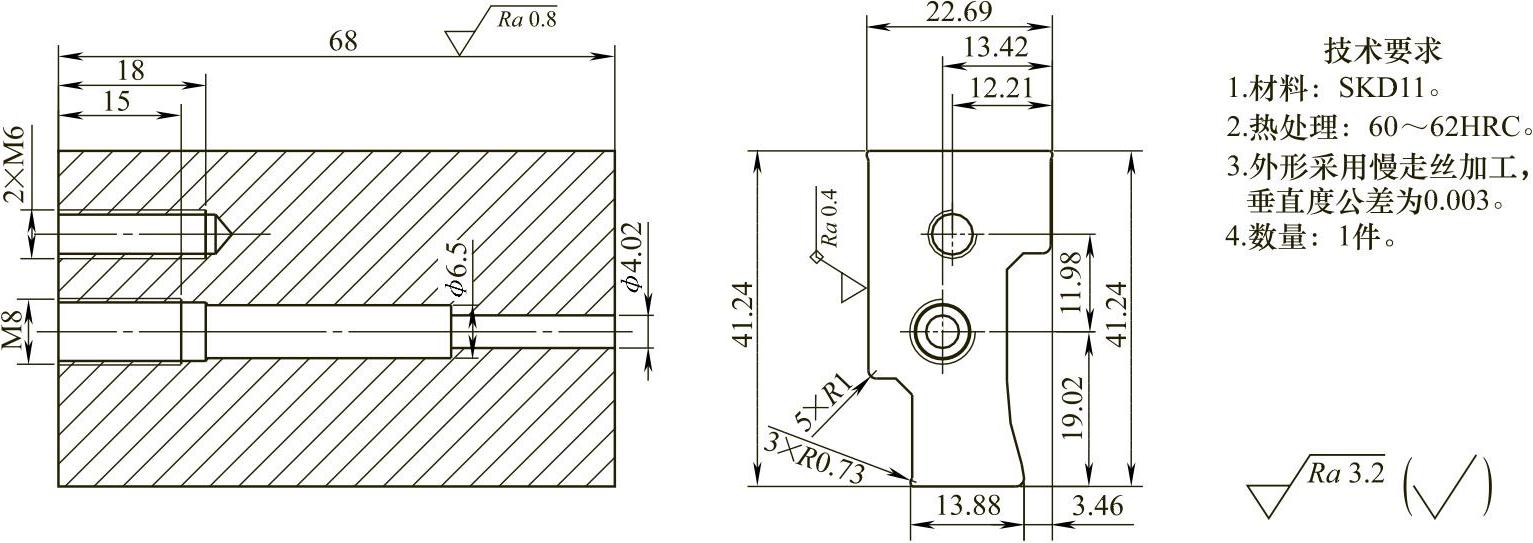

3.内导料板1（图12-62）

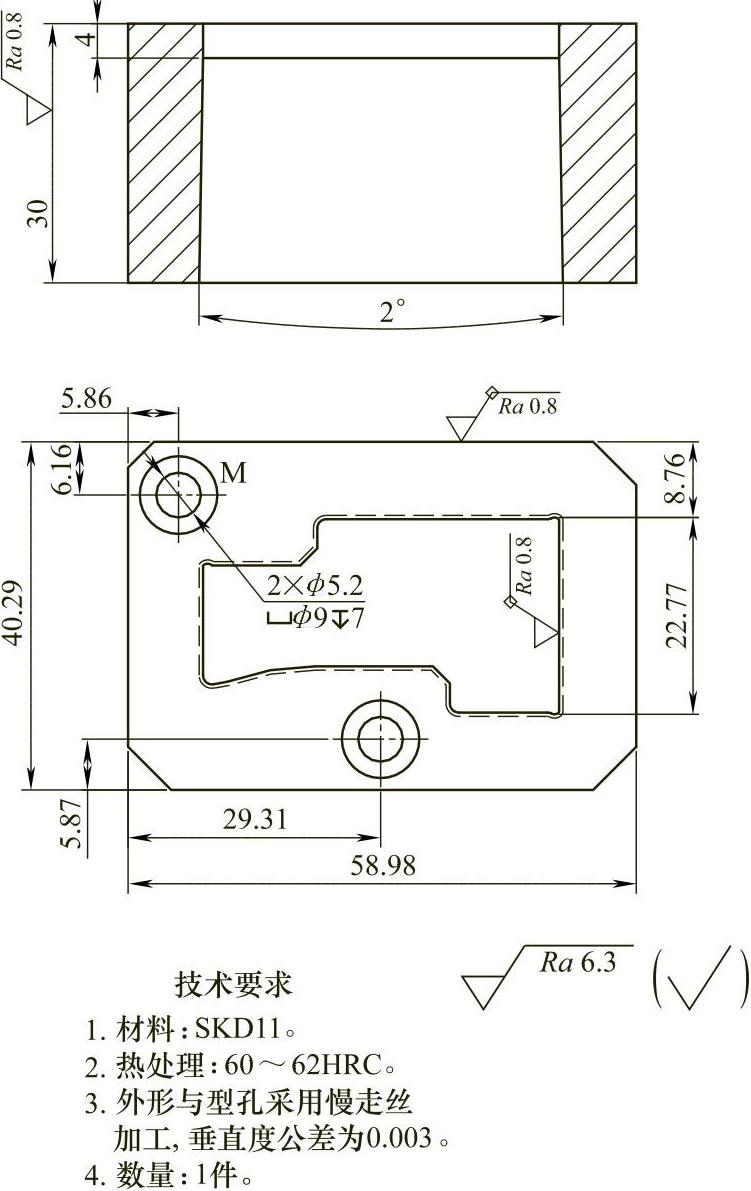

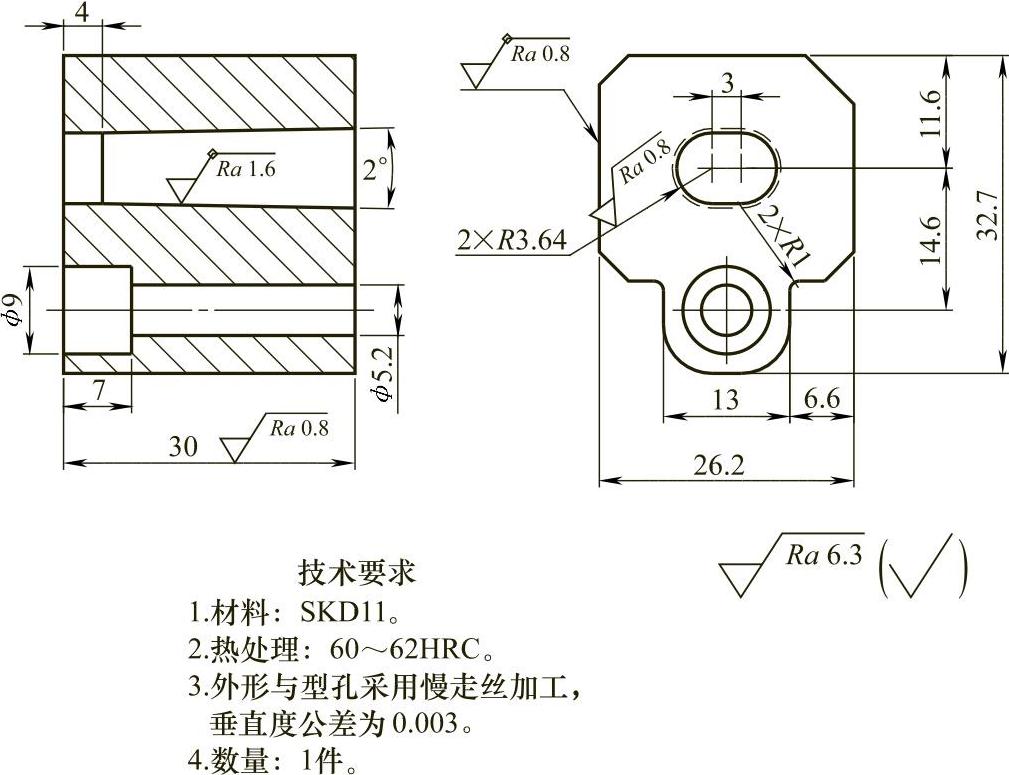

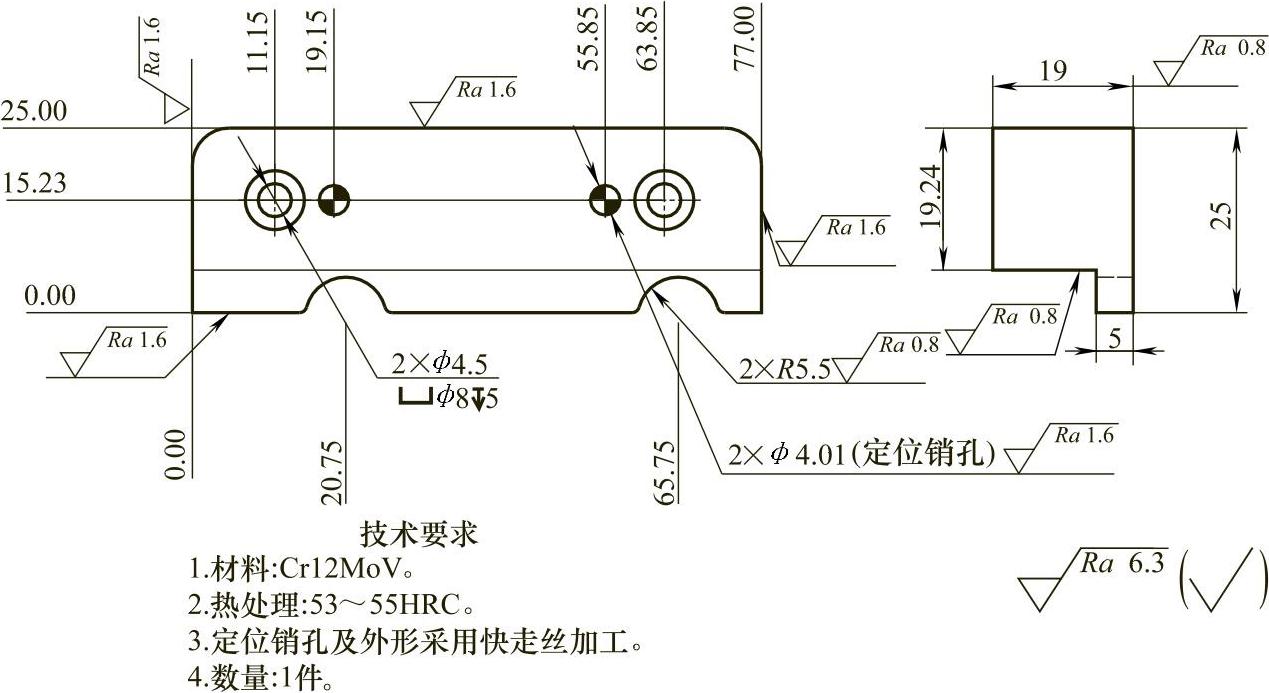

图12-62 内导料板1（图12-34的件号42）
4.内导料板2（图12-63）

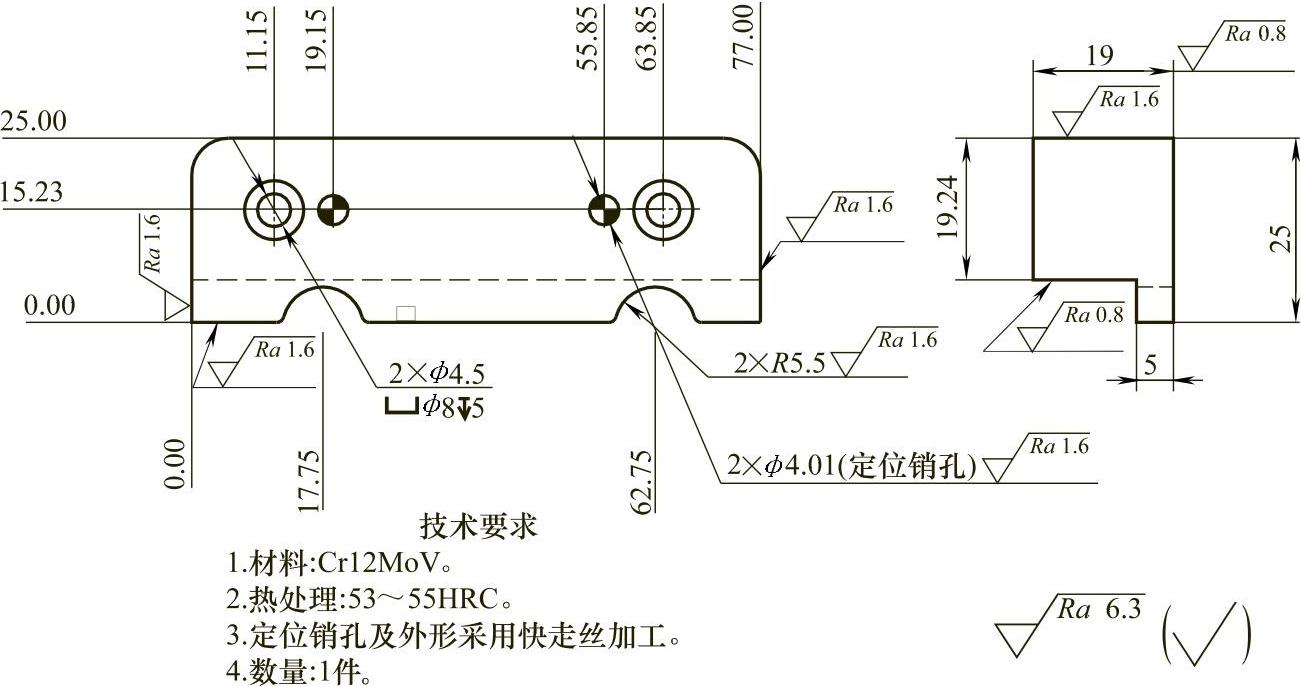

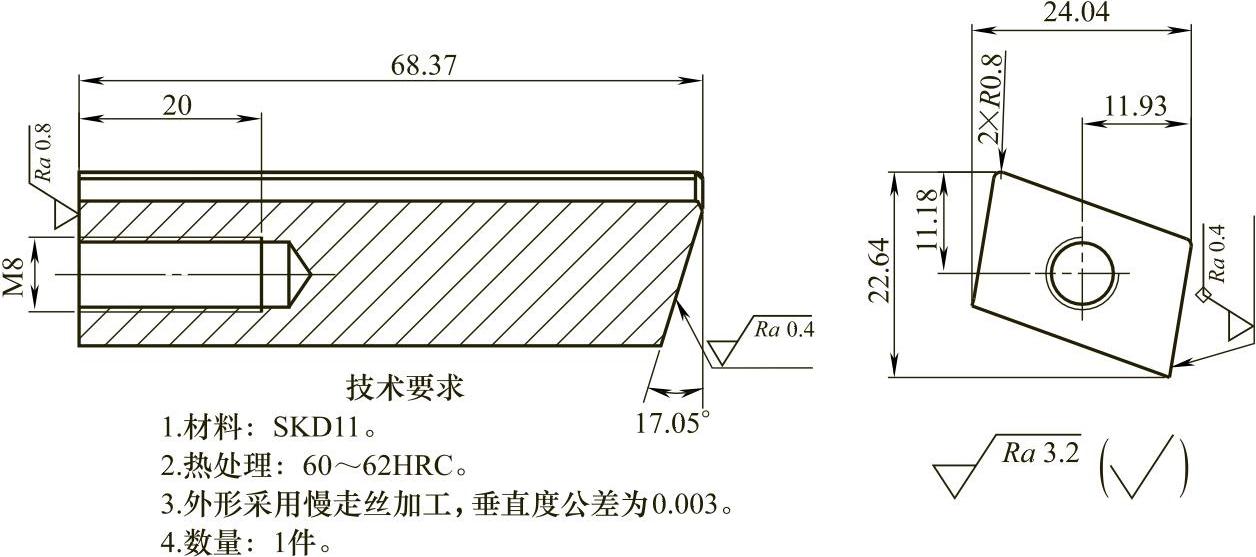

图12-63 内导料板2（图12-34的件号47）
5.内导料板3（图12-64）

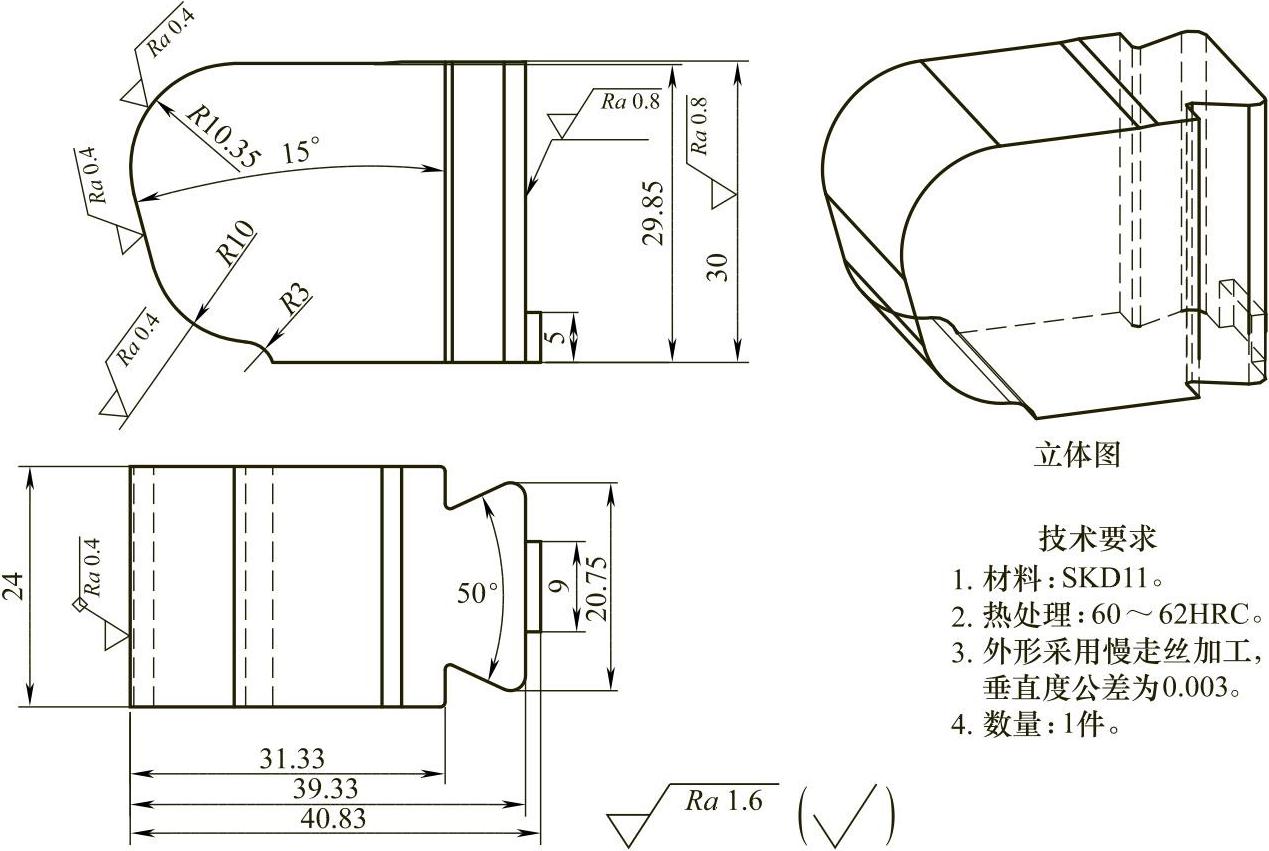

图12-64 内导料板3（图12-34的件号50）
6.内导料板4（图12-65）
图12-65 内导料板4（图12-34的件号54）
7.内导料板5（图12-66）
图12-66 内导料板5（图12-34的件号58）
8.内导料板6（图12-67）
图12-67 内导料板6（图12-34的件号61）
9.内导料板7（图12-68）
图12-68 内导料板7（图12-34的件号63）
10.内导料板8（图12-69
图12-69 内导料板8（图12-34的件号67）
11.内导料板9（图12-70）
图12-70 内导料板9（图12-34的件号91）
12.内导料板10（图12-71）
图12-71 内导料板10（图12-34的件号92）
12.2.6.3 承料板（图12-72）
图12-72 承料板（图12-34的件号37）
12.2.6.4承料板垫块（图12-73）
图12-73 承料板垫块（图12-34的件号38）
12.2.6.5 凸模
1.翻边凸模（图12-74）

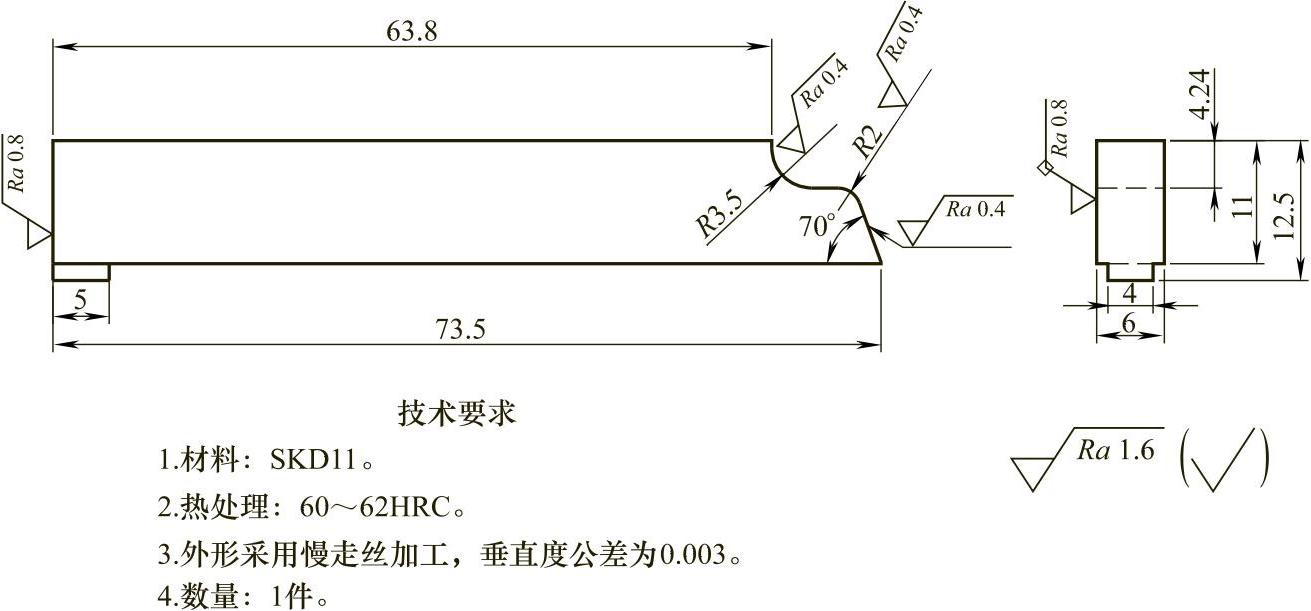

图12-74 翻边凸模（图12-34的件号6）

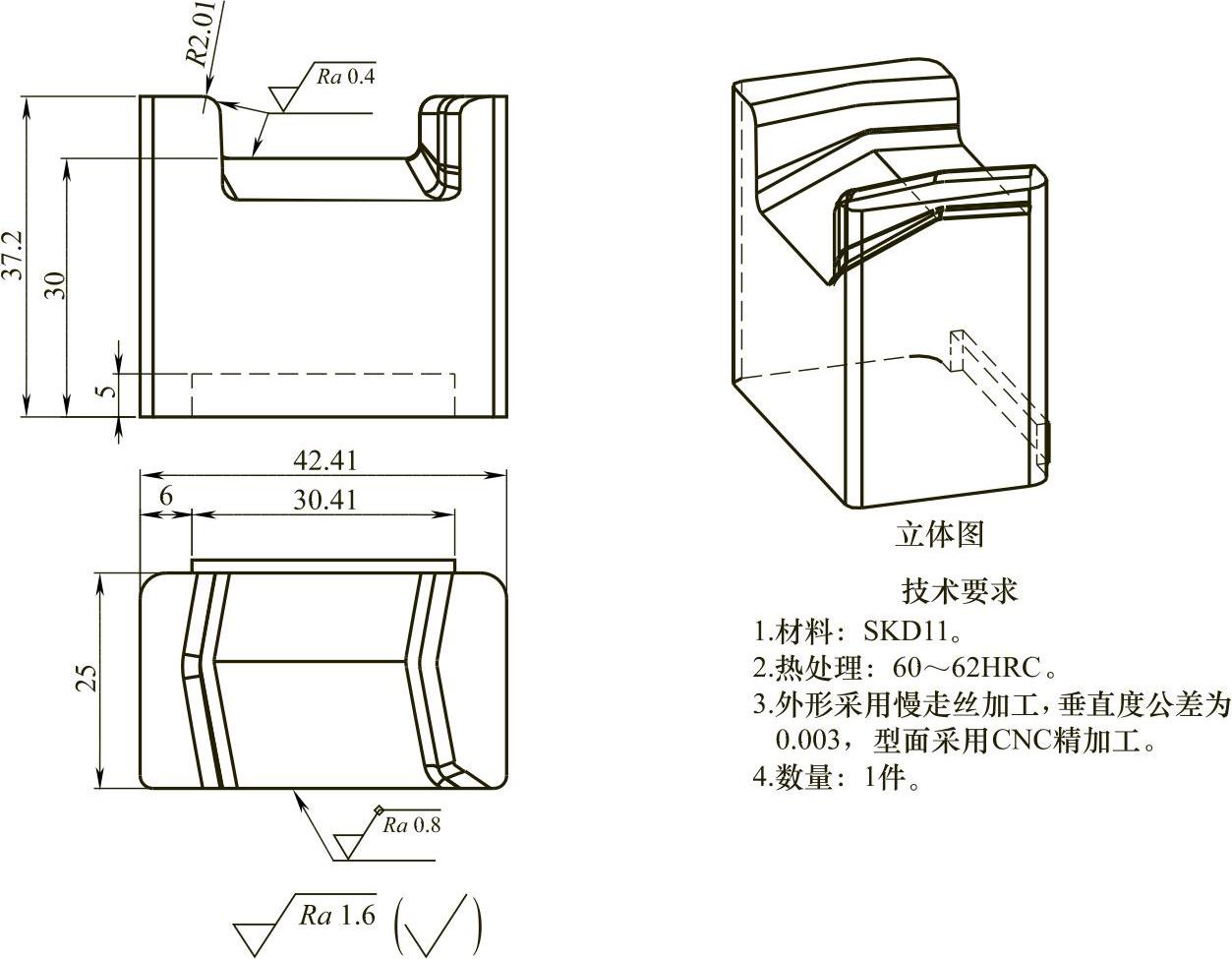

2.弯曲凸模1（图12-75）

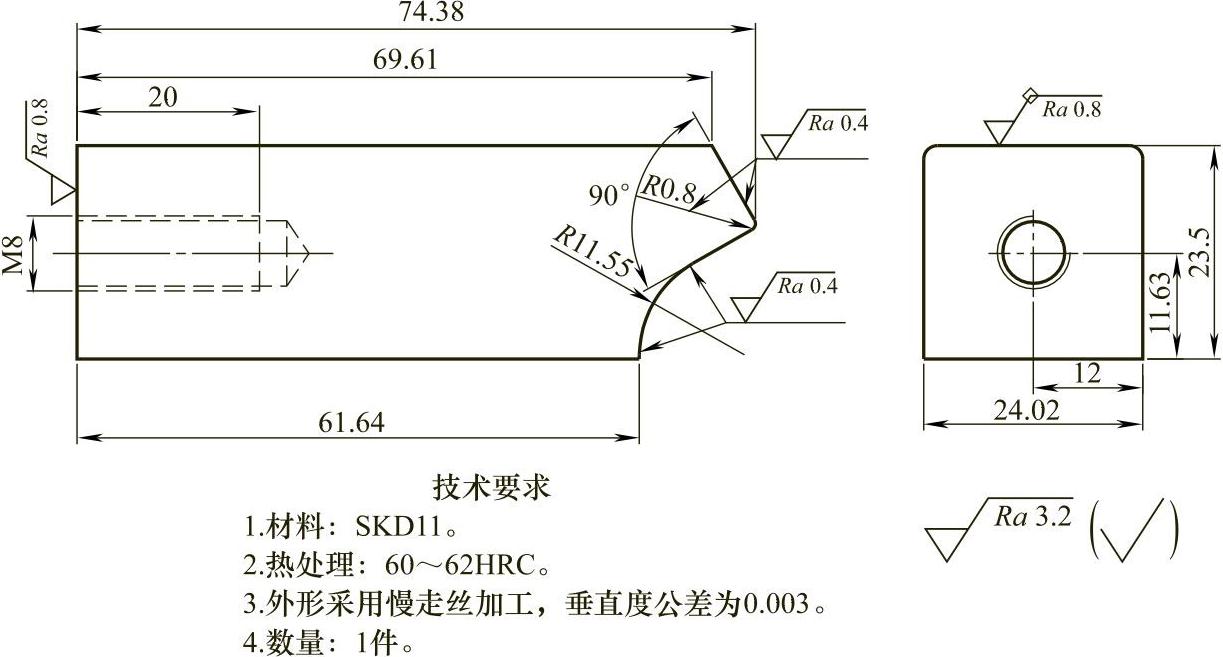

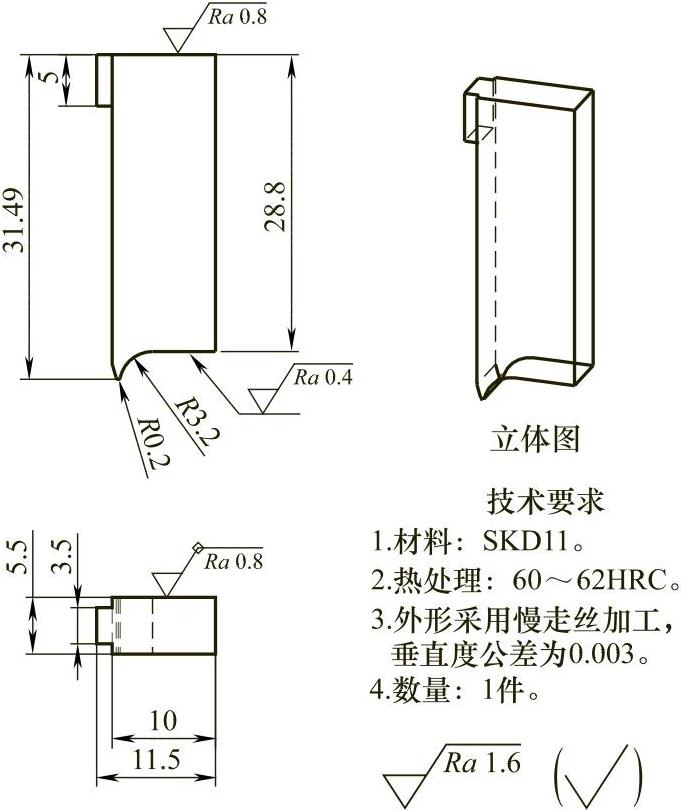

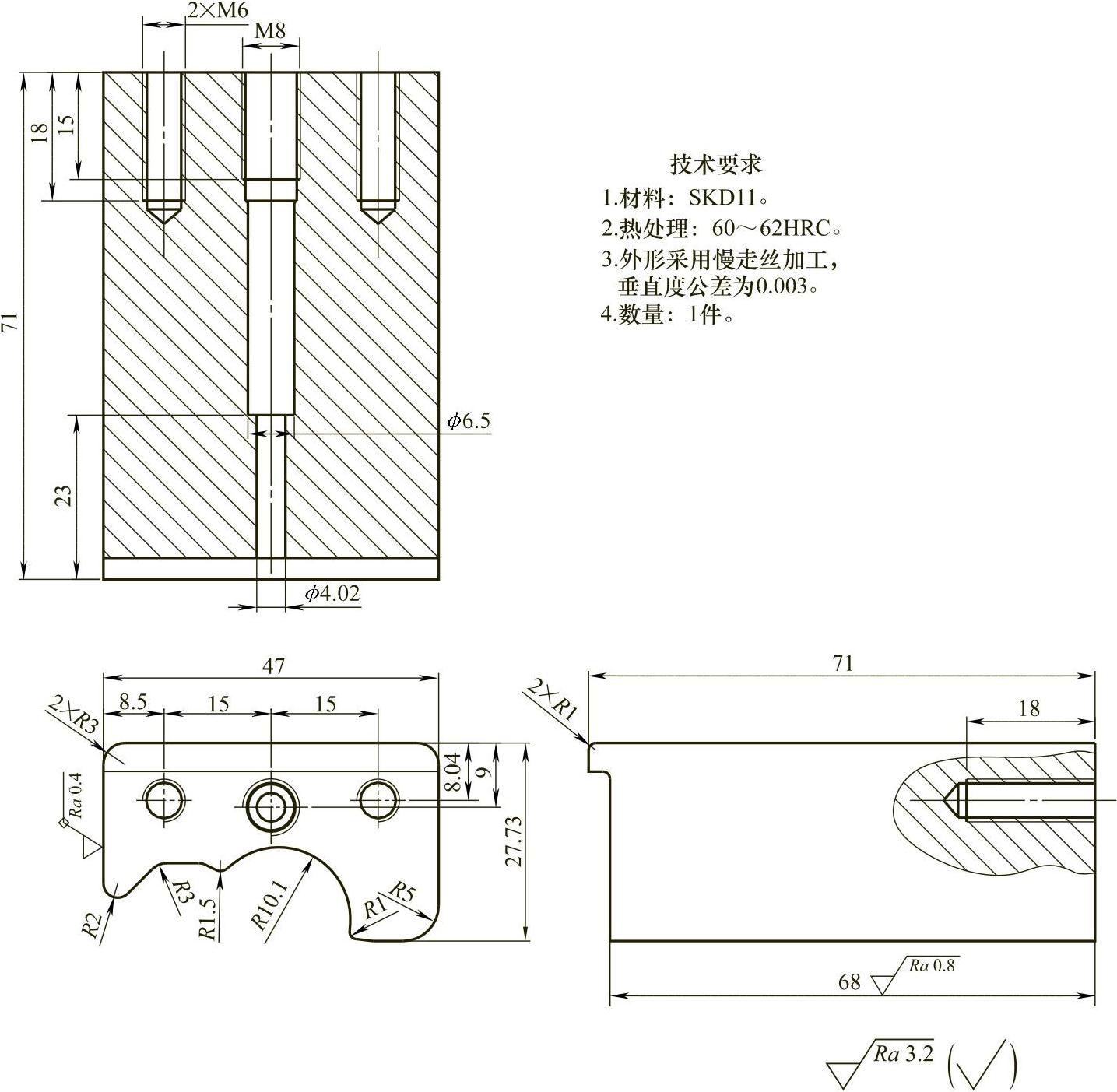

图12-75 弯曲凸模1（图12-34的件号3）

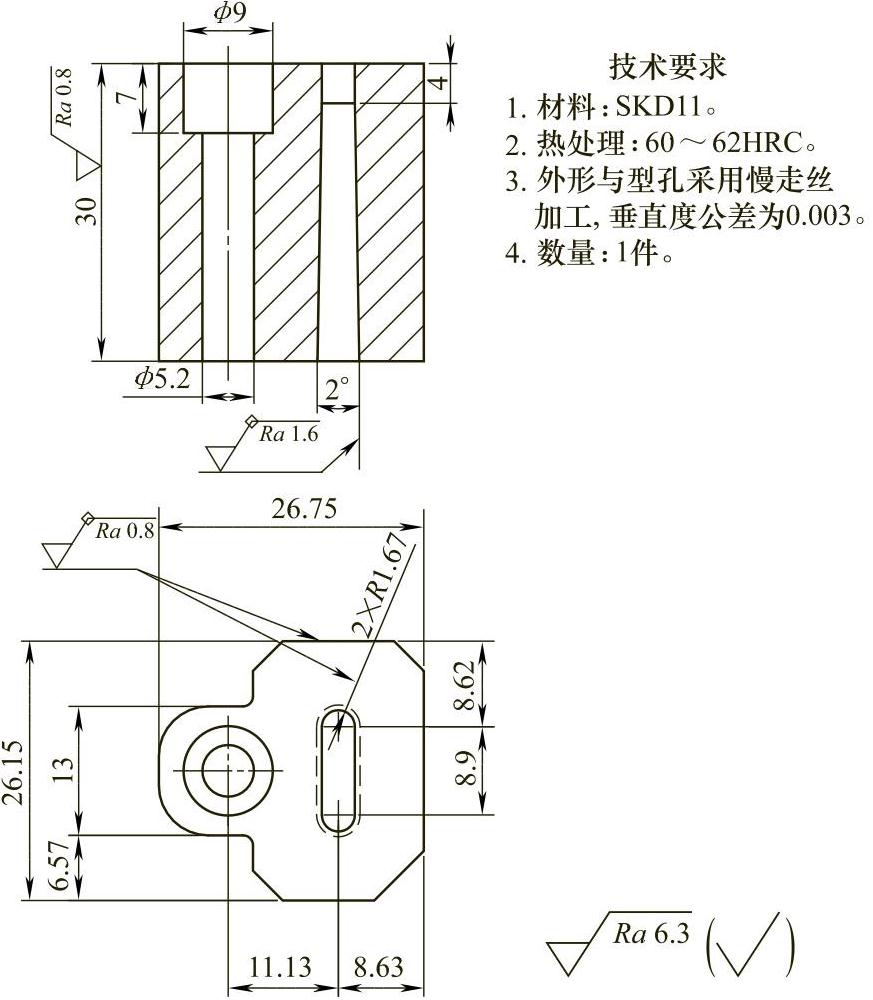

3.弯曲凸模2（图12-76）

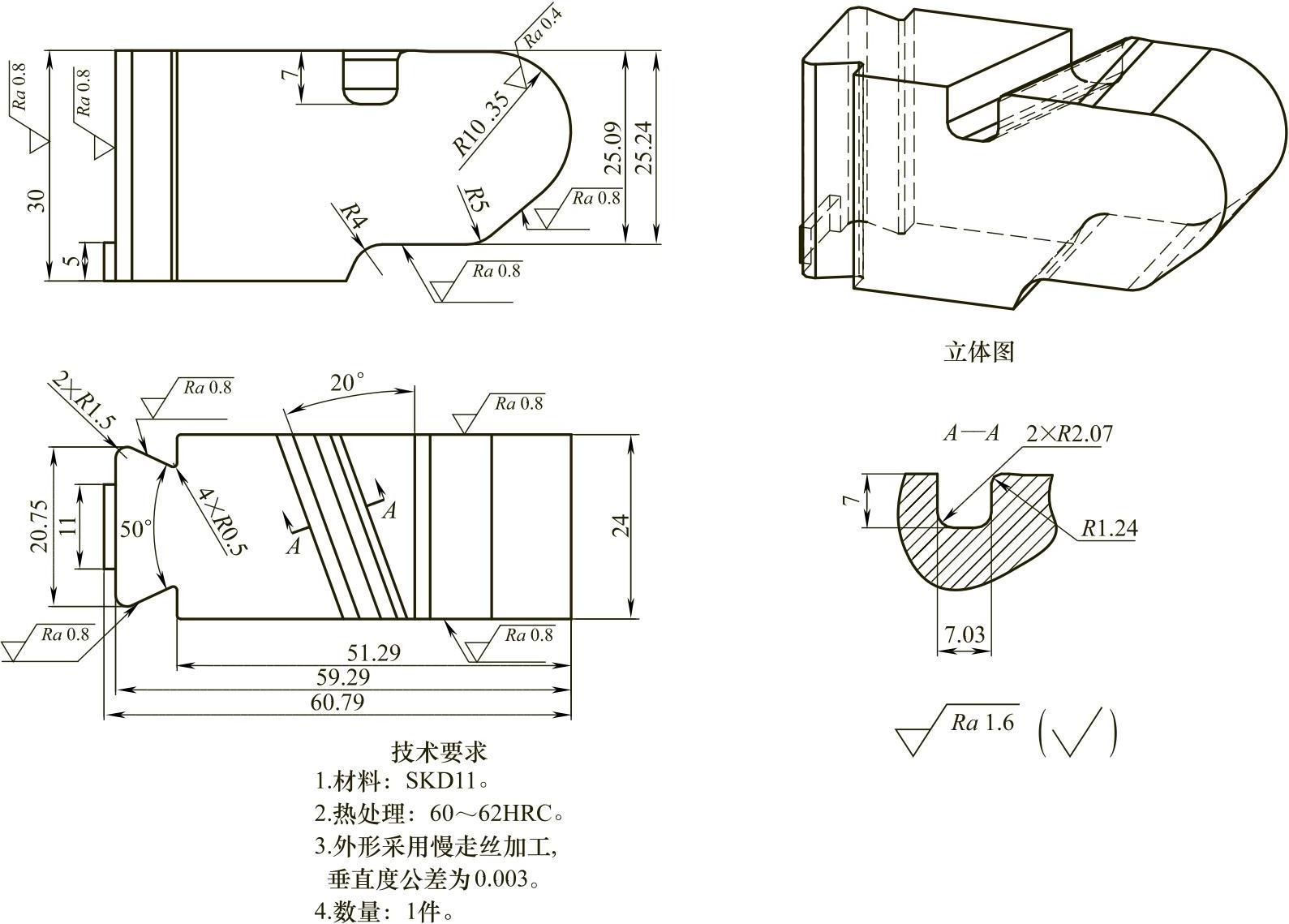

图12-76 弯曲凸模2（图12-34的件号19）
4.弯曲凸模3（图12-77）

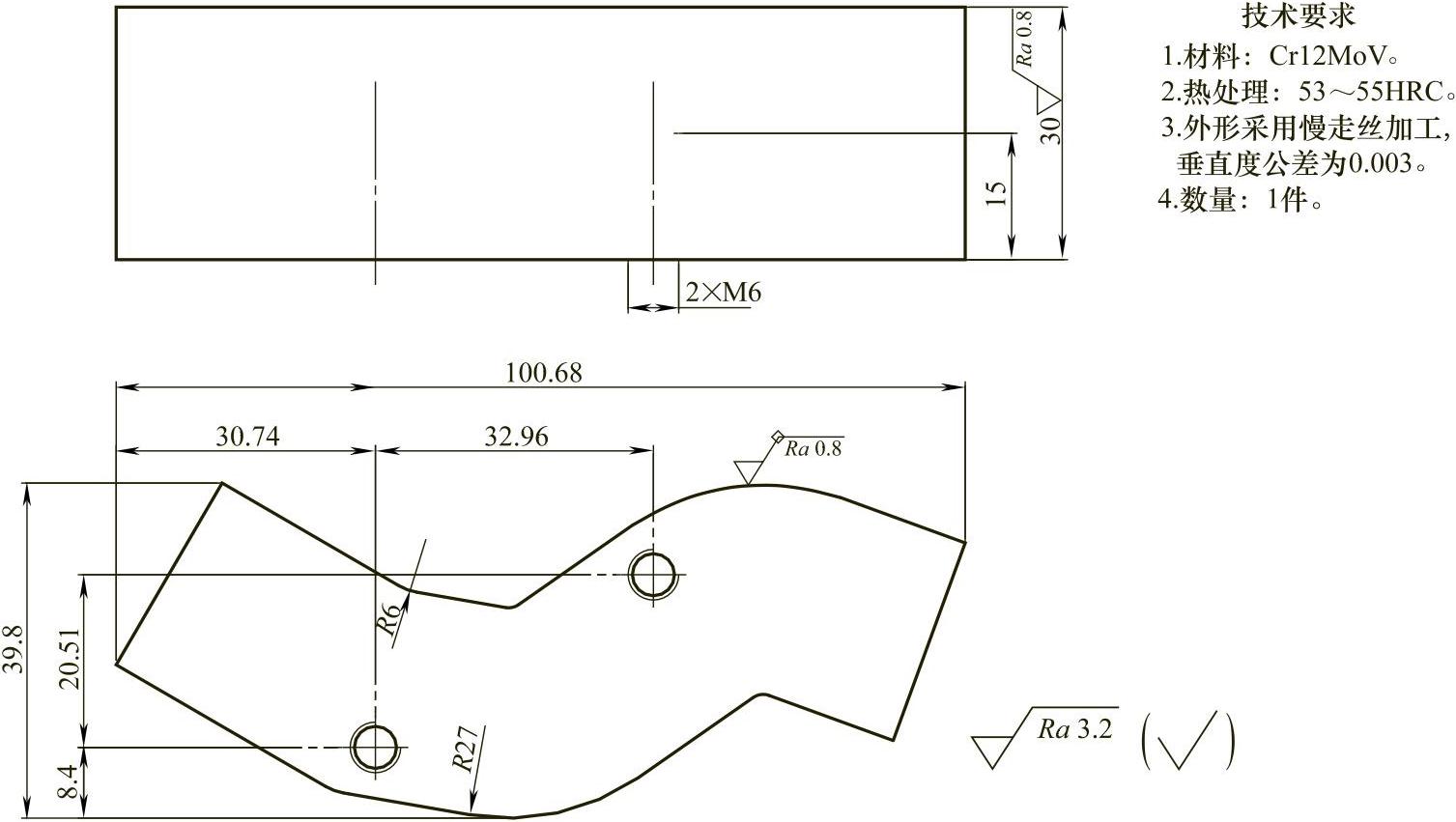

图12-77 弯曲凸模3（图12-34的件号18）
5.弯曲凸模4（图12-78）

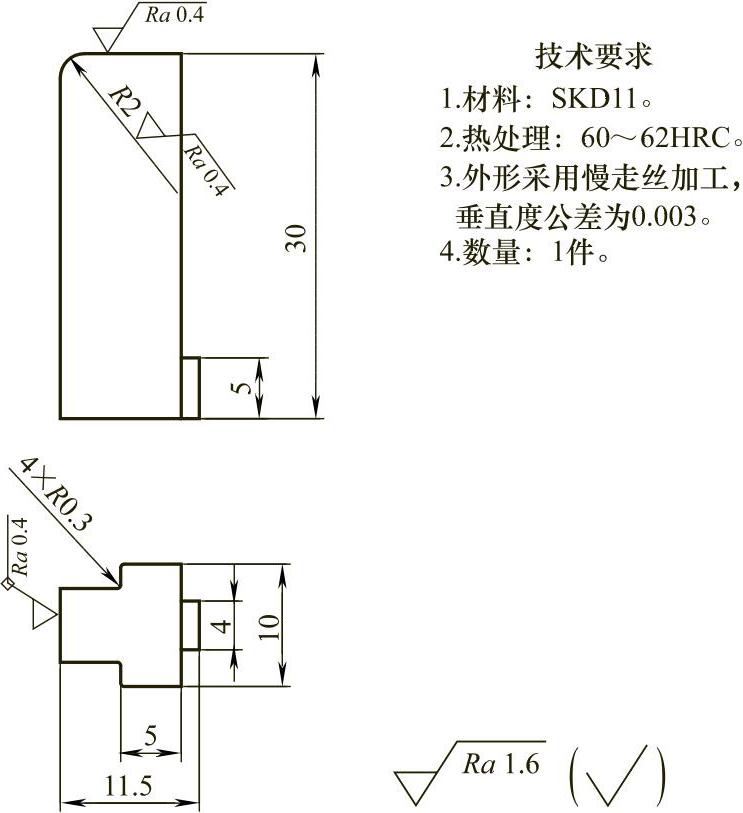

图12-78 弯曲凸模4（图12-34的件号15）
6.切舌弯曲凸模（图12-79）

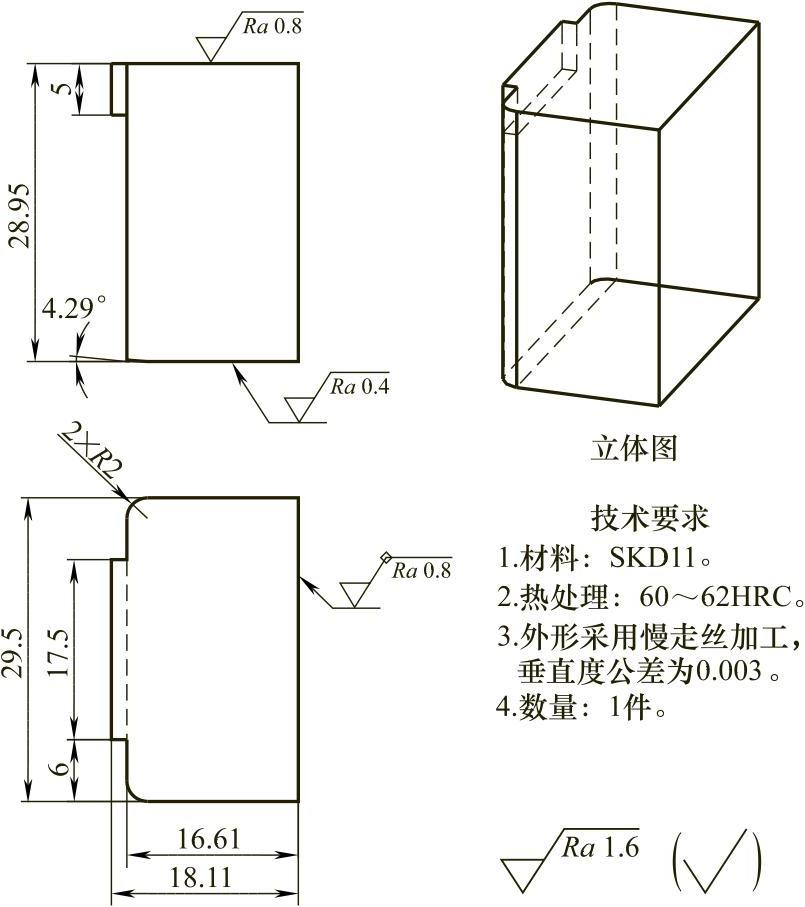

图12-79 切舌弯曲凸模（图12-34的件号14）
7.弯曲凸模5（图12-80）
图12-80 弯曲凸模5（图12-34的件号11）
8.长圆形凸模1（图12-81）

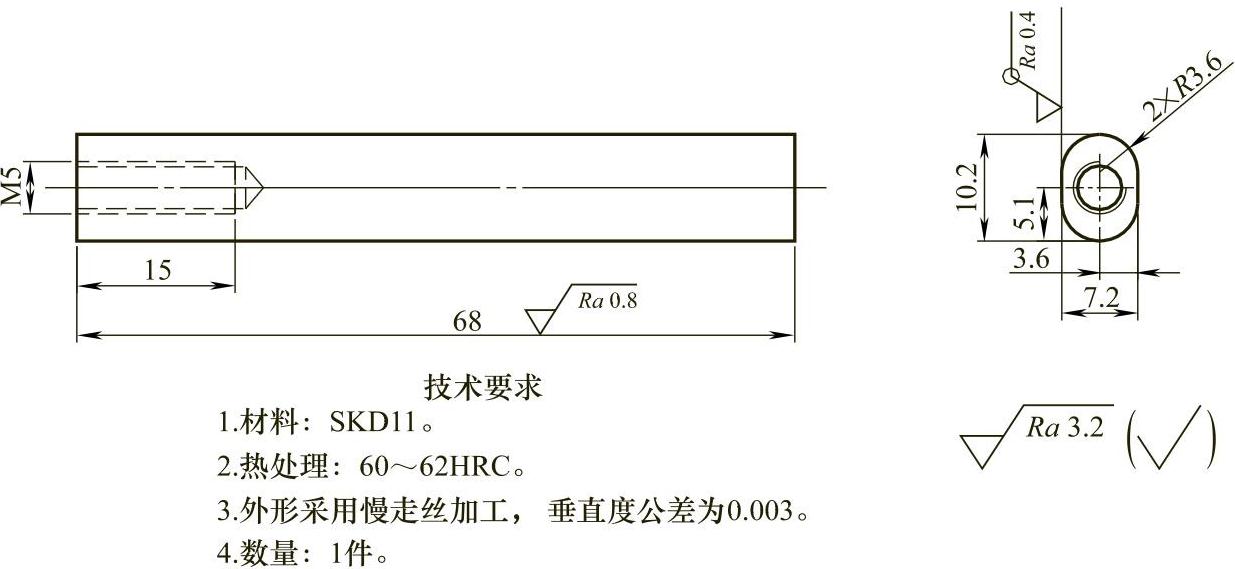

图12-81 长圆形凸模1（图12-34的件号97）
9.长圆形凸模2（图12-82）
图12-82 长圆形凸模2（图12-34的件号24）

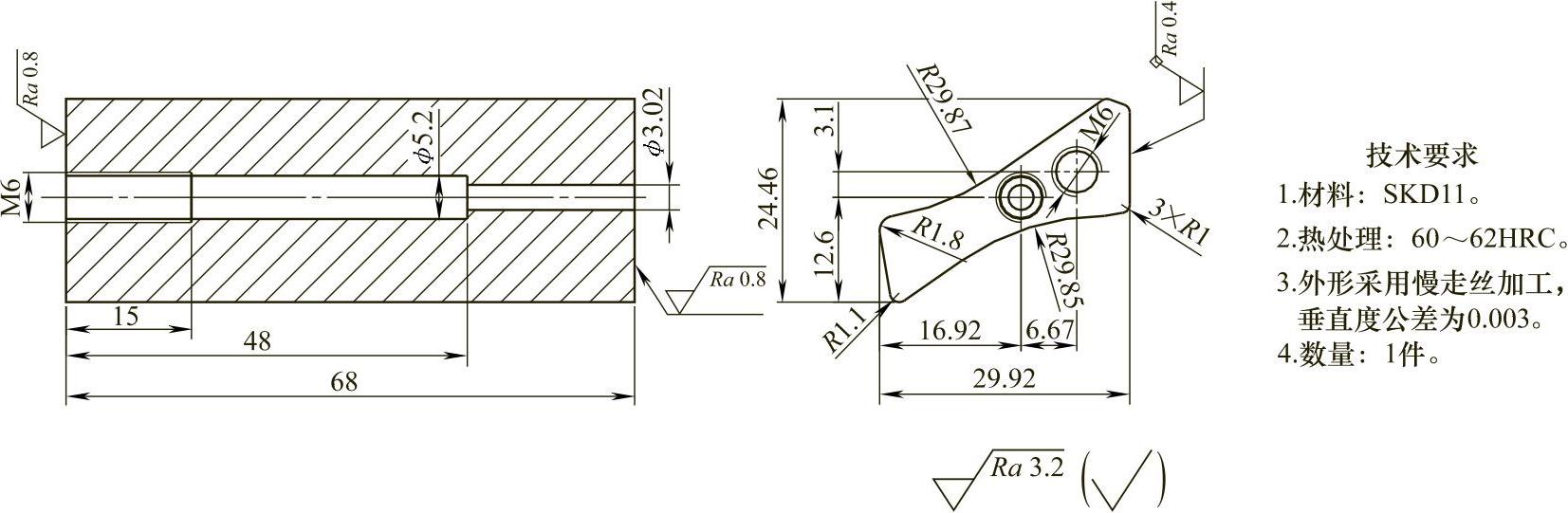

10.异形凸模1（图12-83）

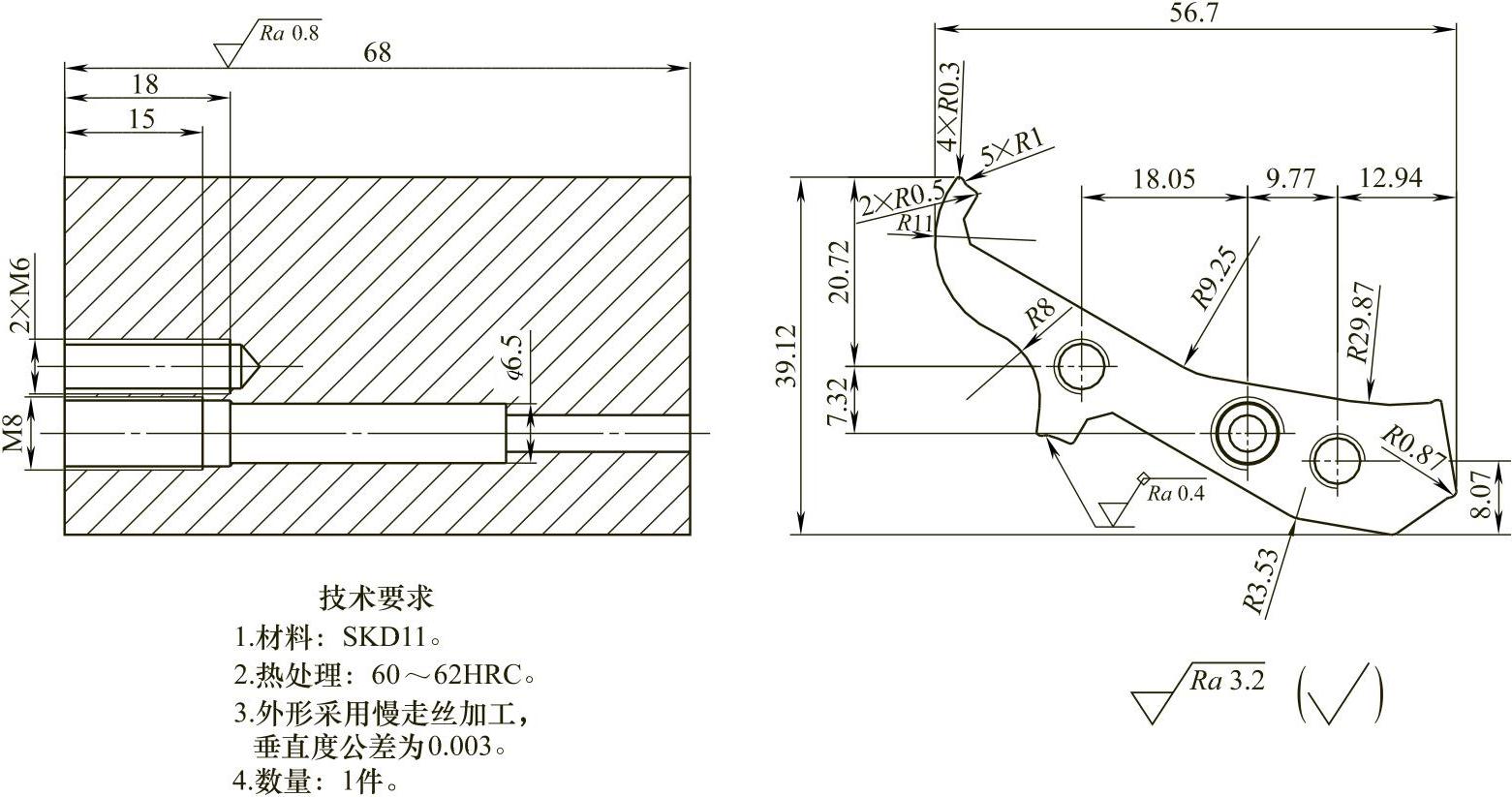

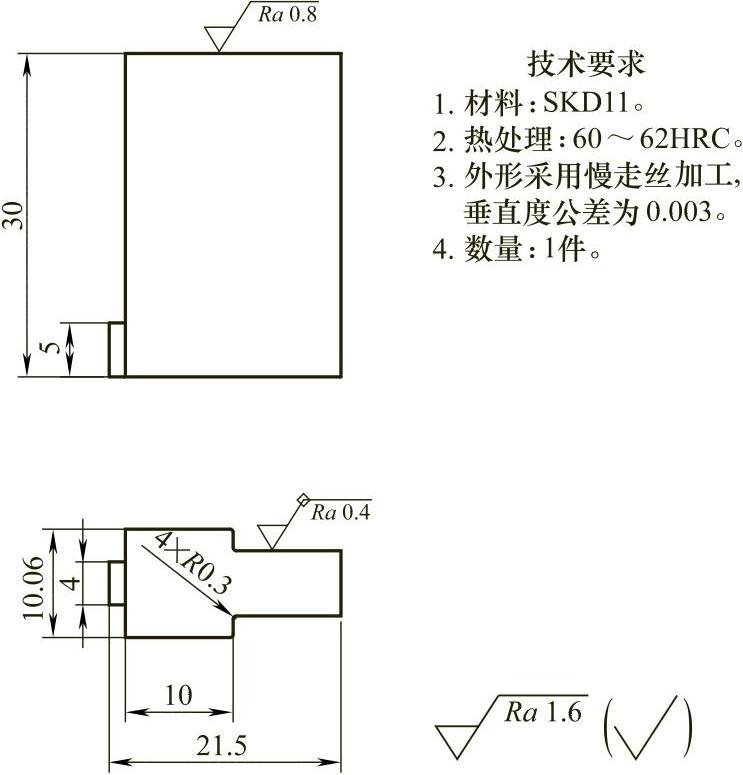

图12-83 异形凸模1（图12-34的件号79）
11.异形凸模2（图12-84）

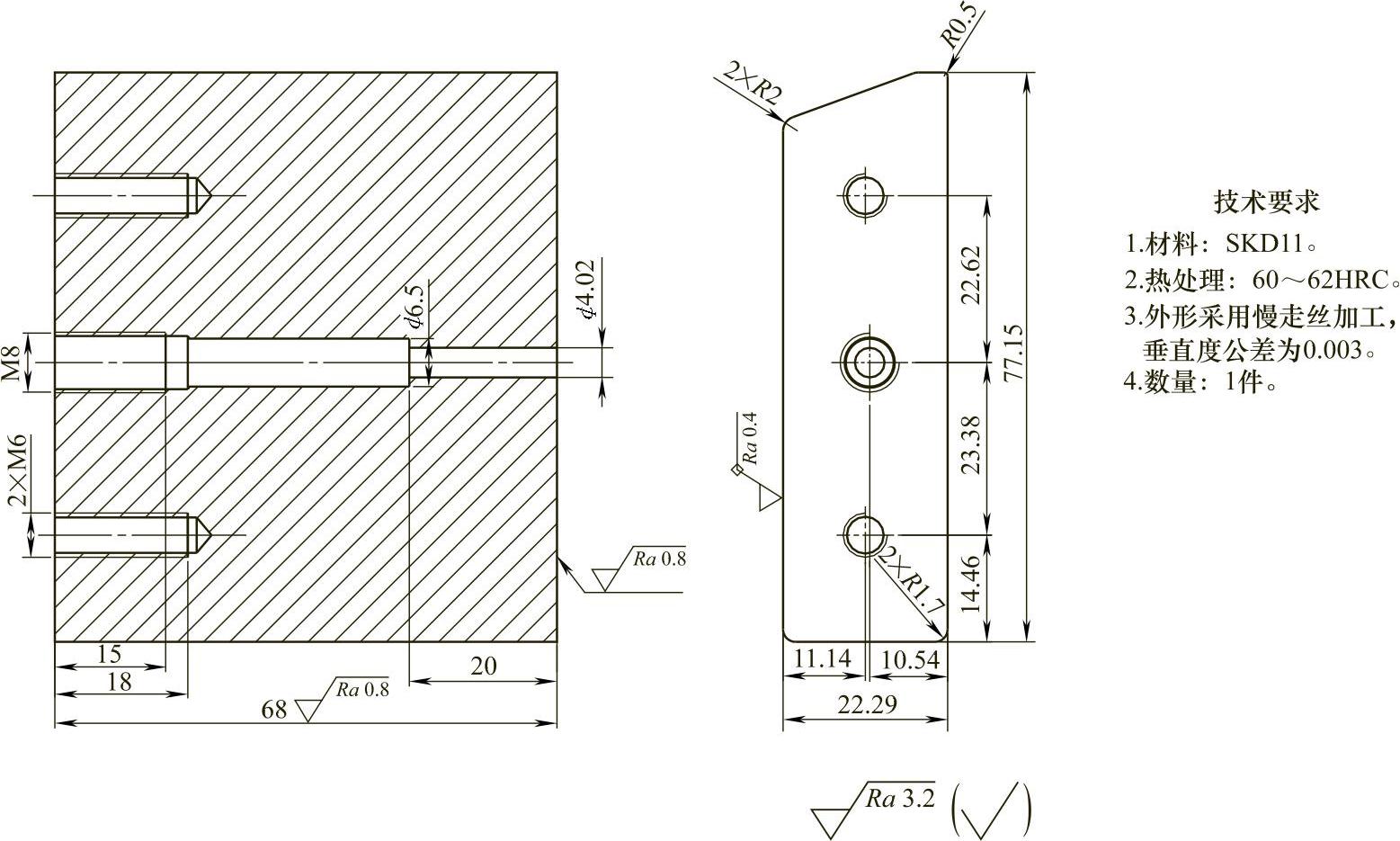

图12-84 异形凸模2（图12-34的件号84）
12.异形凸模3（图12-85）
图12-85 异形凸模3（图12-34的件号89）
13.异形凸模4（图12-86）
图12-86 异形凸模4（图12-34的件号95）
14.异形凸模5（图12-87）
图12-87 异形凸模5（图12-34的件号93）
15.异形凸模6（图12-88）
图12-88 异形凸模6（图12-34的件号87）
12.2.6.6卸料板镶件

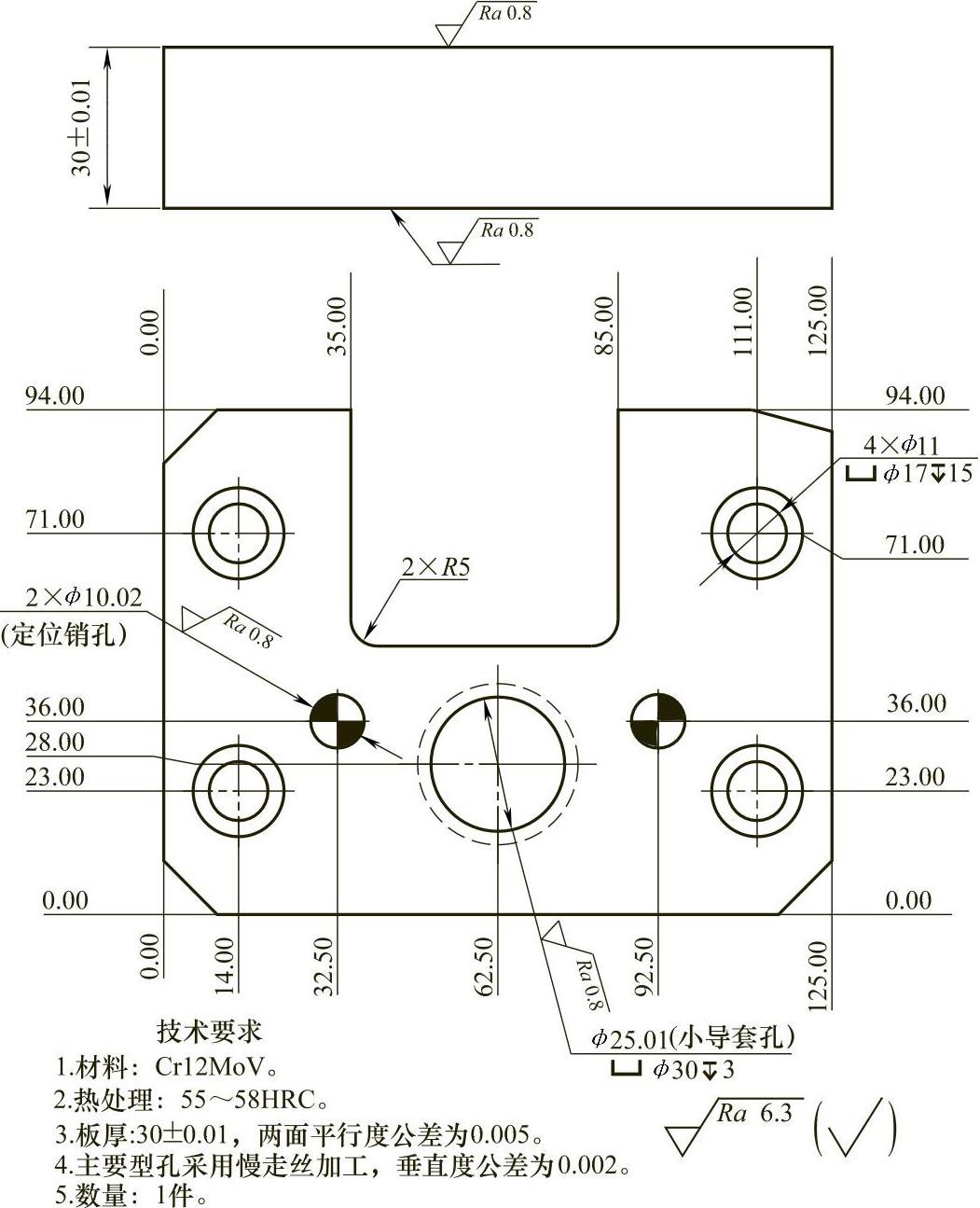

1.卸料板镶件1（图12-89）

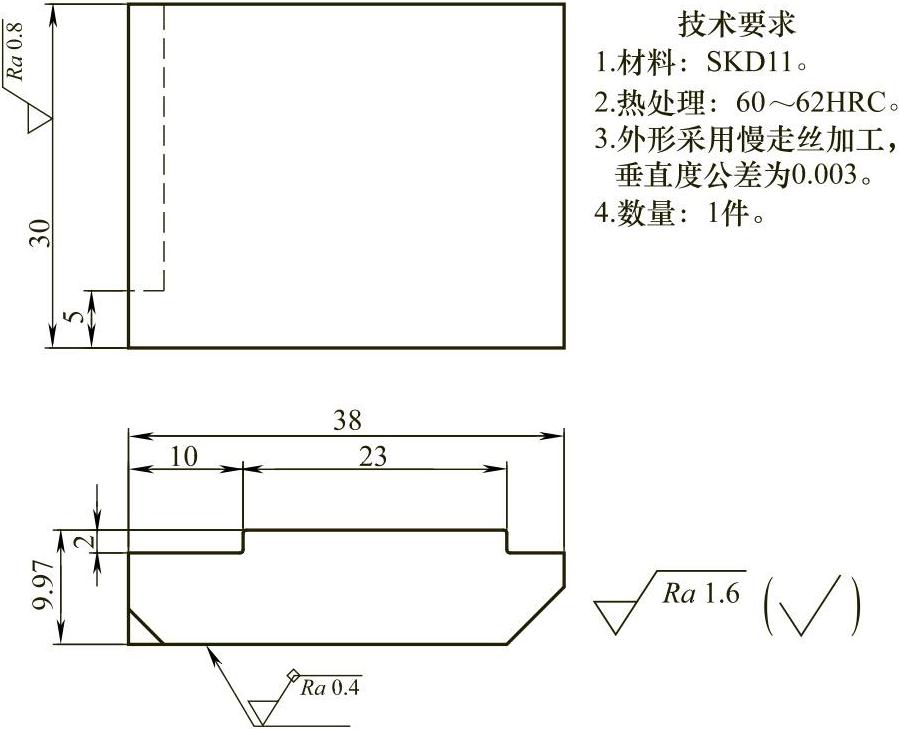

图12-89 卸料板镶件1（图12-34的件号111）

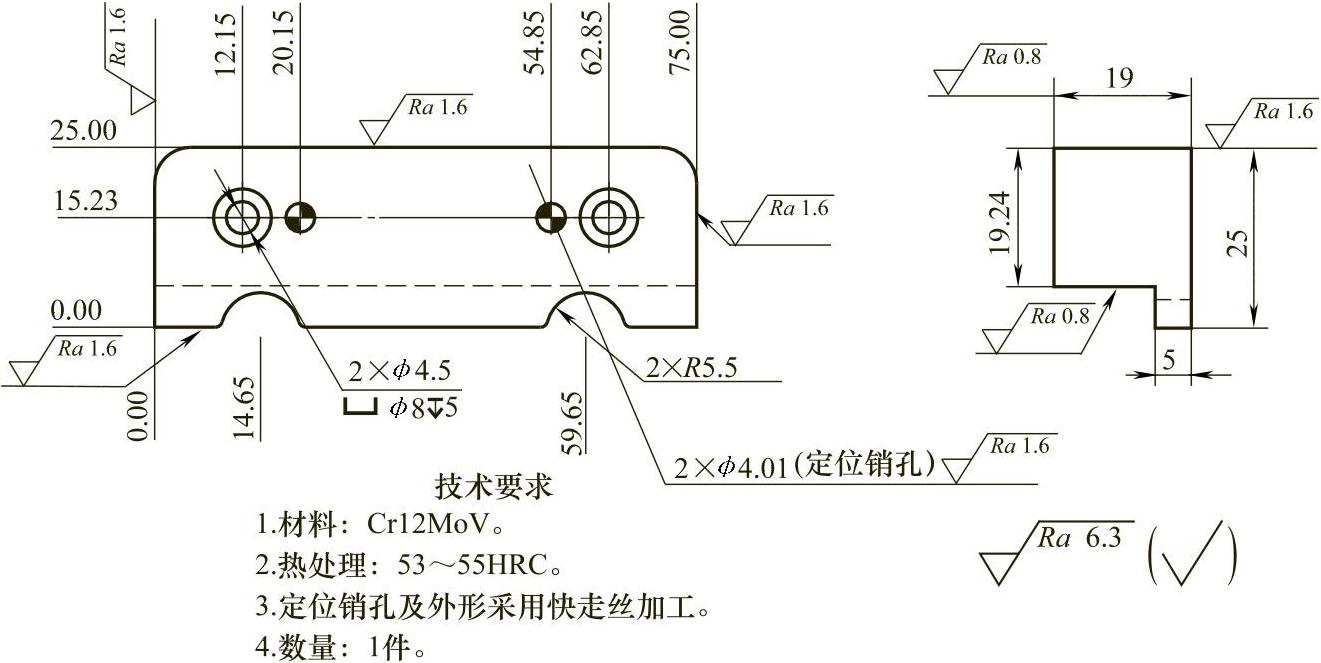

2.卸料板镶件2（图12-90）
图12-90 卸料板镶件2（图12-34的件号109）
3.卸料板镶件3（图12-91）
图12-91 卸料板镶件3（图12-34的件号104）
4.卸料板镶件4（图12-92）
图12-92 卸料板镶件4（图12-34的件号103）
5.卸料板镶件5（图12-93）
图12-93 卸料板镶件5（图12-34的件号99）
12.2.6.7 凹模
1.异形凹模1（图12-94）(https://www.chuimin.cn)

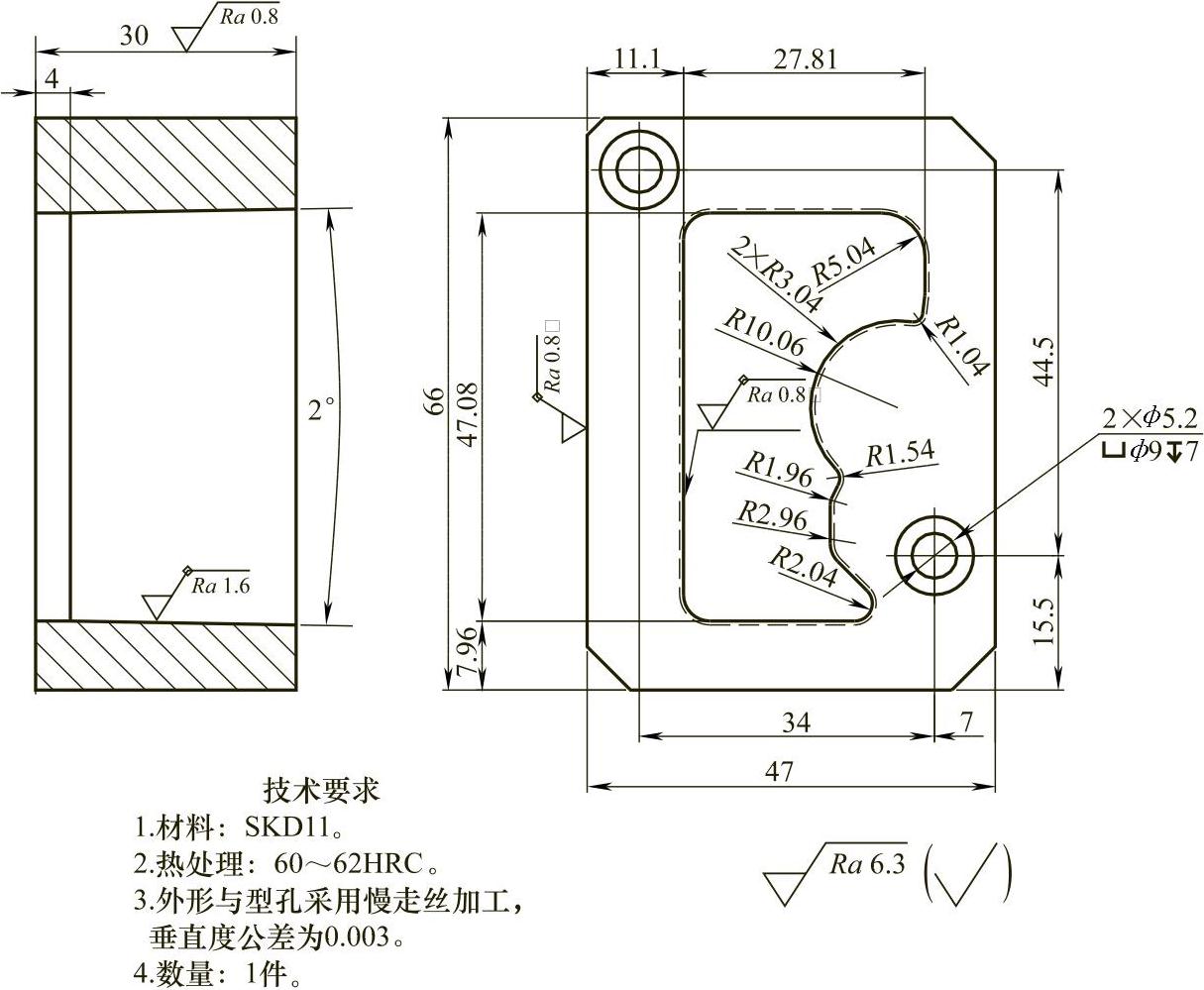

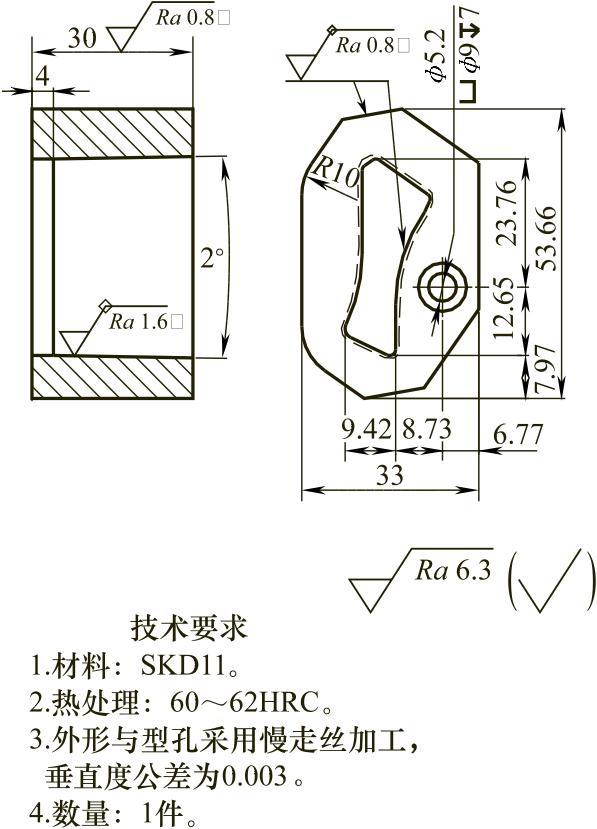

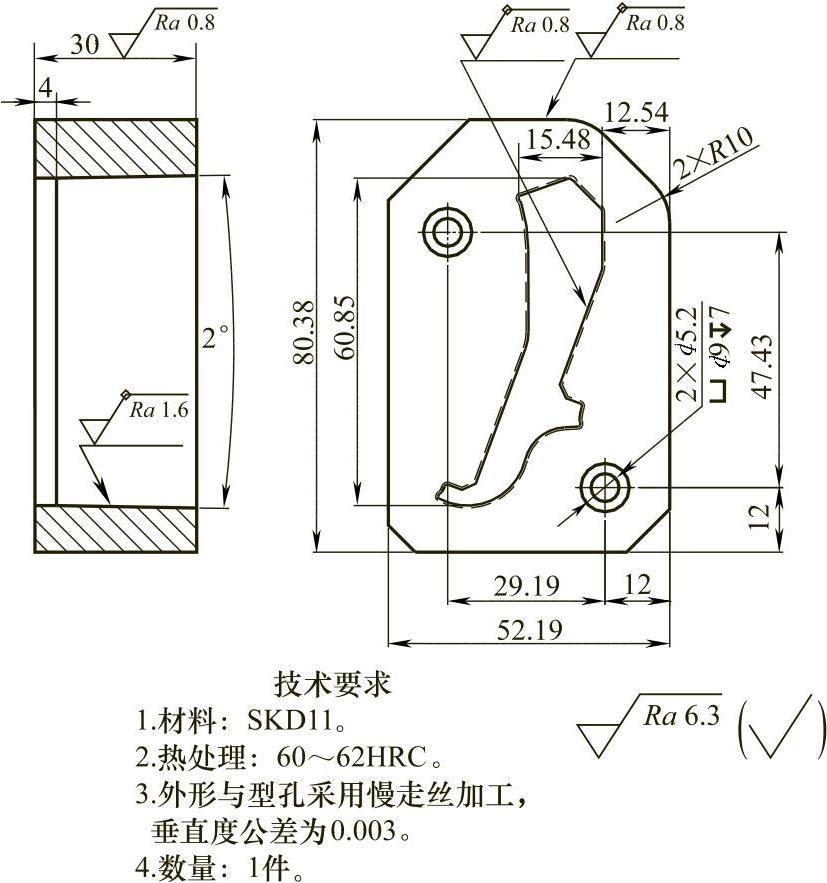

图12-94 异形凹模1（图12-34的件号80）
2.弯曲凹模1（图12-95）

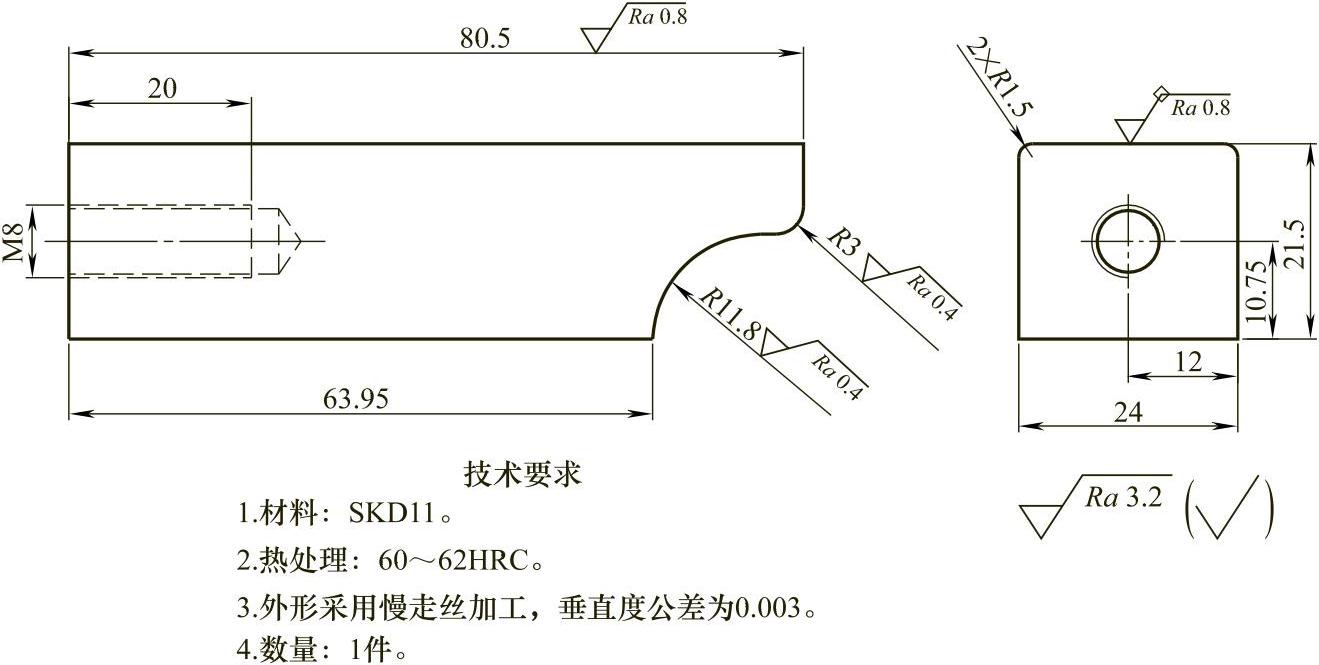

图12-95 弯曲凹模1（图12-34的件号68）
3.异形凹模2（图12-96）
图12-96 异形凹模2（图12-34的件号85）
4.异形凹模3（图12-97）
图12-97 异形凹模3（图12-34的件号88）
5.长圆形凹模1（图12-98）
图12-98 长圆形凹模1（图12-34的件号98）
6.异形凹模4（图12-99）
图12-99 异形凹模4（图12-34的件号90）
7.弯曲凹模2（图12-100）
图12-100 弯曲凹模2（图12-34的件号110）
8.弯曲凹模3（图12-101）
图12-101 弯曲凹模3（图12-34的件号60）
9.异形凹模5（图12-102）
图12-102 异形凹模5（图12-34的件号94）
10.异形凹模6（图12-103）
图12-103 异形凹模6（图12-34的件号96）
11.长圆形凹模2（图12-104）
图12-104 长圆形凹模2（图12-34的件号48）
12.导正销孔凹模（图12-105）

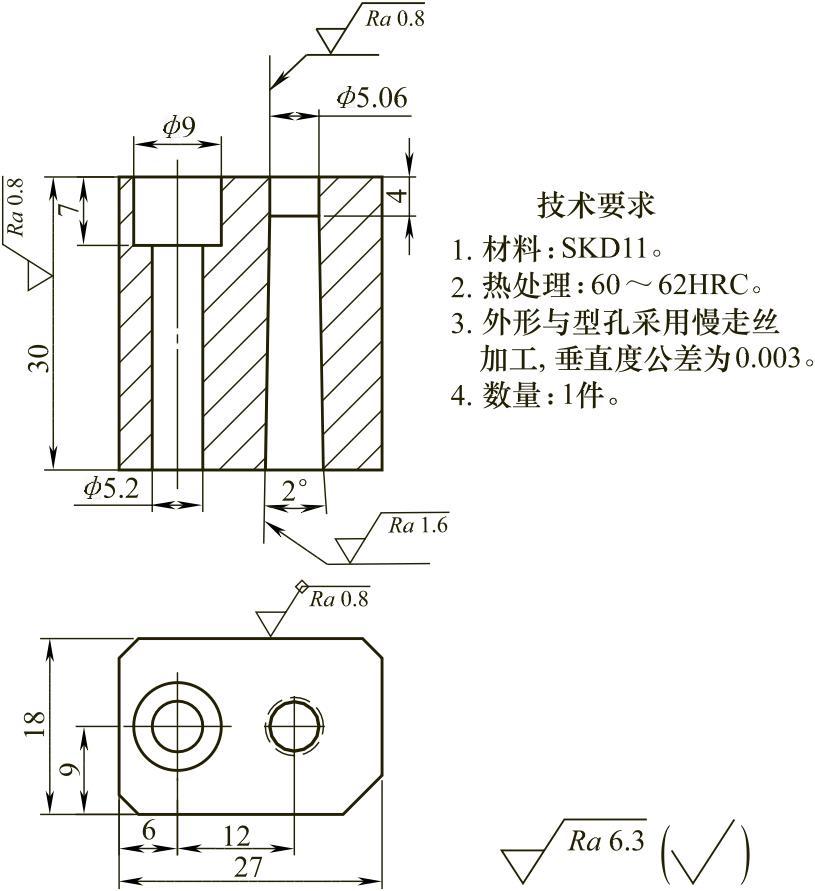

图12-105 导正销孔凹模（图12-34的件号43）

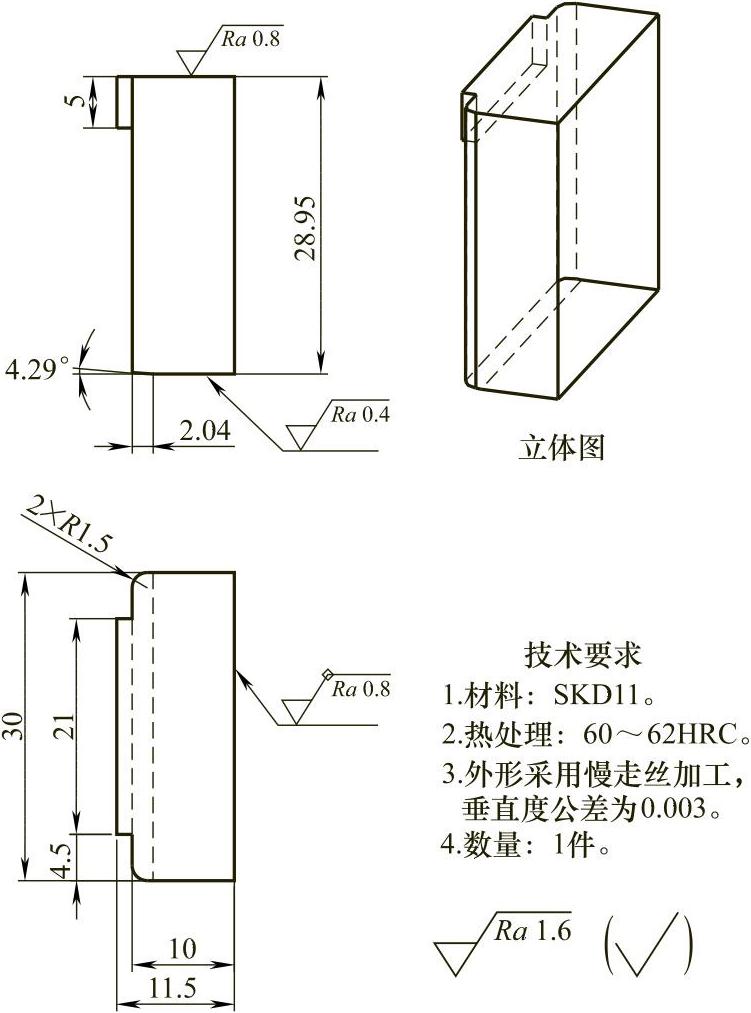

13.弯曲凹模4（图12-106）
图12-106 弯曲凹模4（图12-34的件号102）

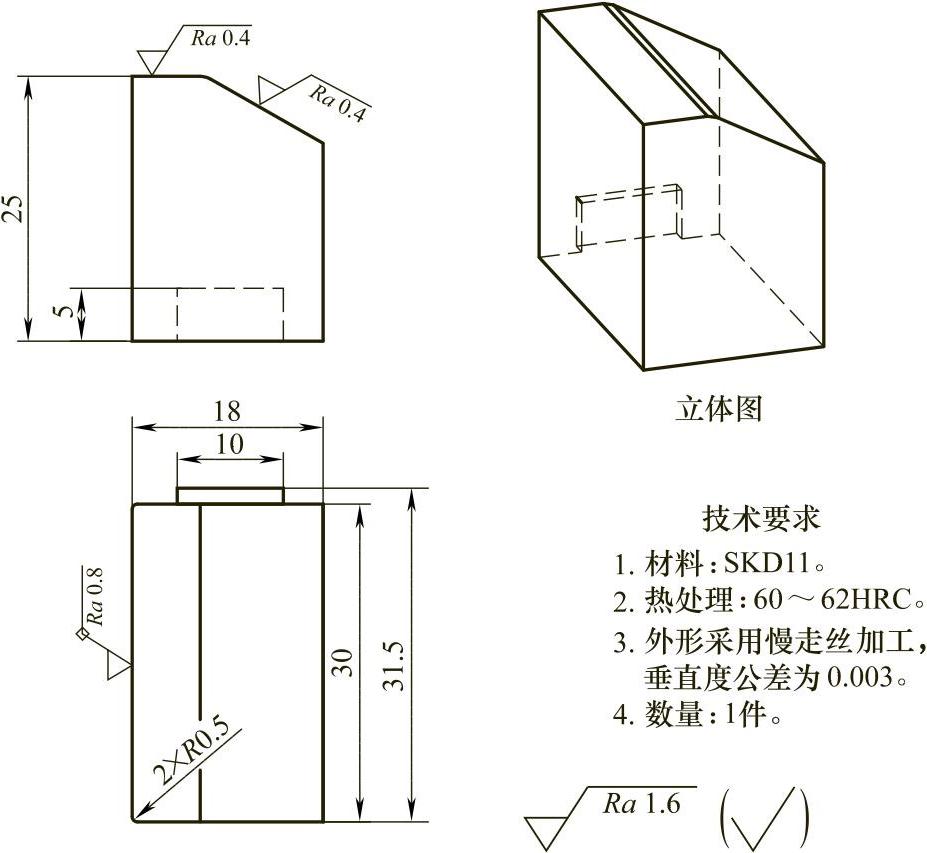

14.弯曲凹模5（图12-107）
图12-107 弯曲凹模5（图12-34的件号101）

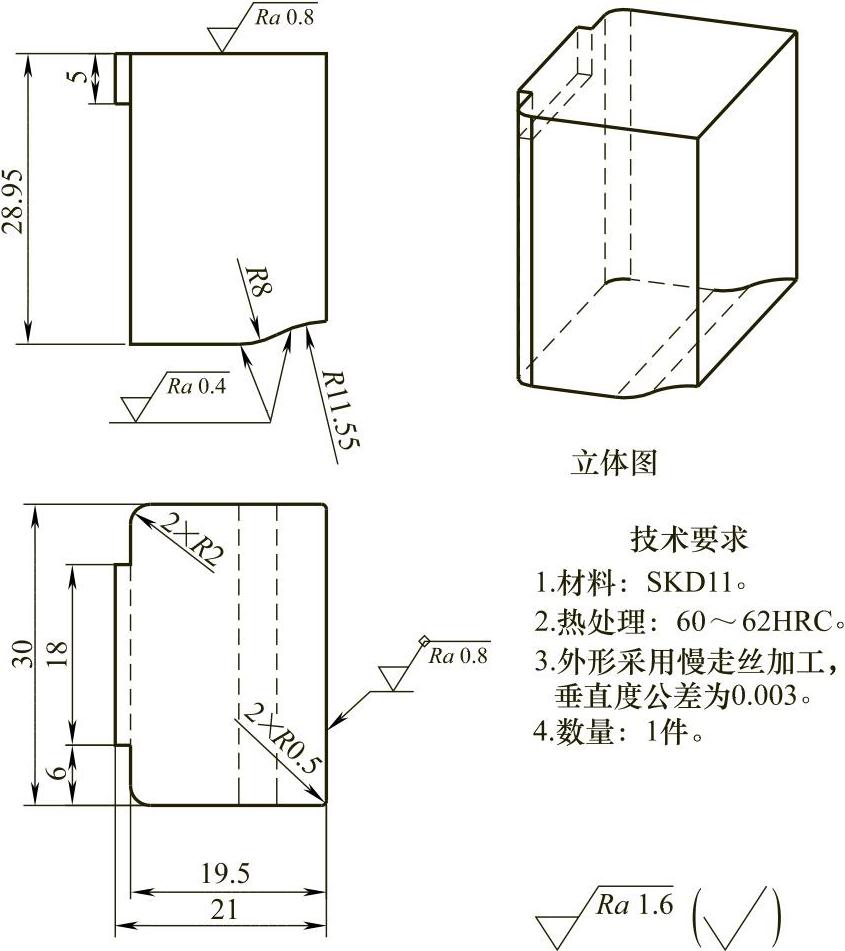

15.弯曲凹模6（图12-108）
图12-108 弯曲凹模6（图12-34的件号100）

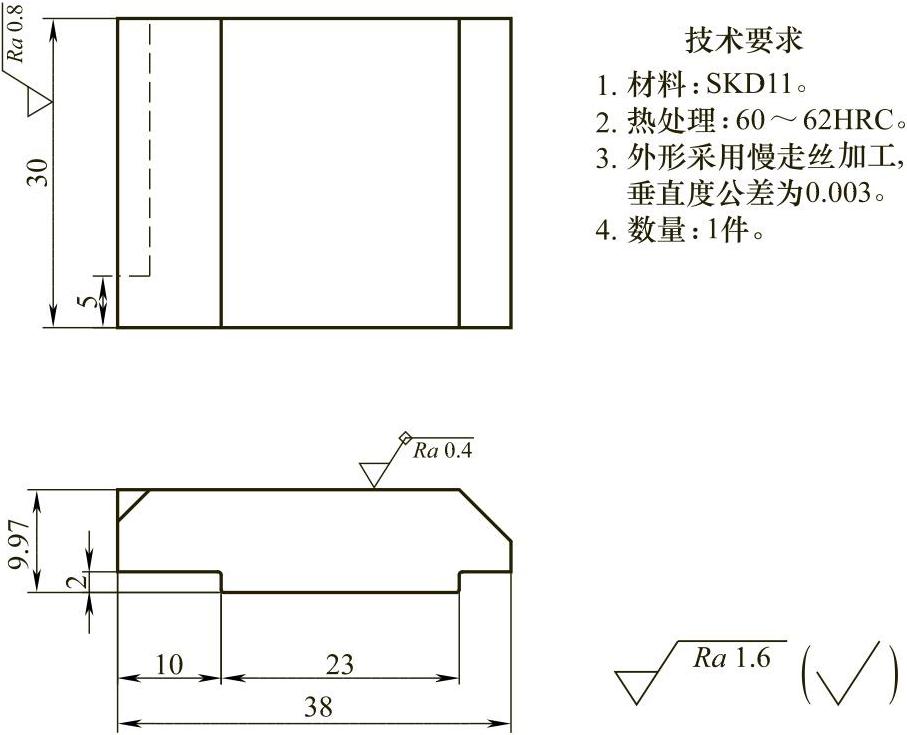

16.弯曲凹模7（图12-109）
图12-109 弯曲凹模7（图12-34的件号53）
17.弯曲凹模8（图12-110）
图12-110 弯曲凹模8（图12-34的件号55）
18.弯曲凹模9（图12-111）
图12-111 弯曲凹模9（图12-34的件号57）
19.弯曲凹模10（图12-112）
图12-112 弯曲凹模10
（图12-34的件号107）
20.弯曲凹模11（图12-113）
图12-113 弯曲凹模11
（图12-34的件号108）
21.弯曲凹模12（图12-114）
图12-114 弯曲凹模12（图12-34的件号106）
22.弯曲凹模13（图12-115）
图12-115 弯曲凹模13（图12-34的件号105）
23.弯曲凹模14（图12-116）
图12-116 弯曲凹模14（图12-34的件号112）
24.翻边凹模1（图12-117）
图12-117 翻边凹模1（图12-34的件号64）
25.翻边凹模2（图12-118）
图12-118 翻边凹模2（图12-34的件号66）
12.2.6.8 下模浮料块（图12-119）
图12-119 下模浮料块（图12-34的件号83）
12.2.6.9导正销（图12-120）

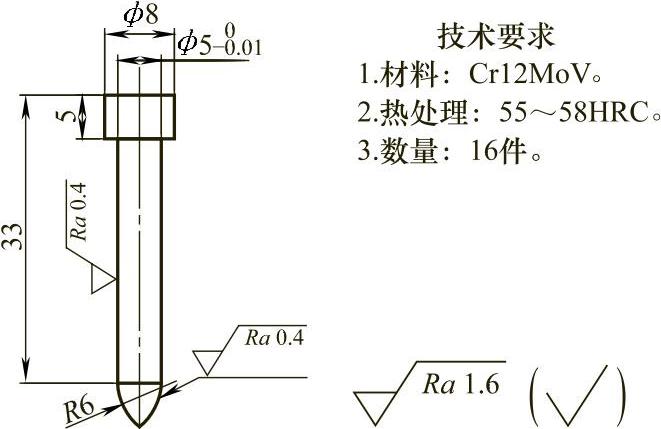

图12-120 导正销（图12-34的件号44）
12.2.6.10顶杆
1.顶杆1（图12-121）

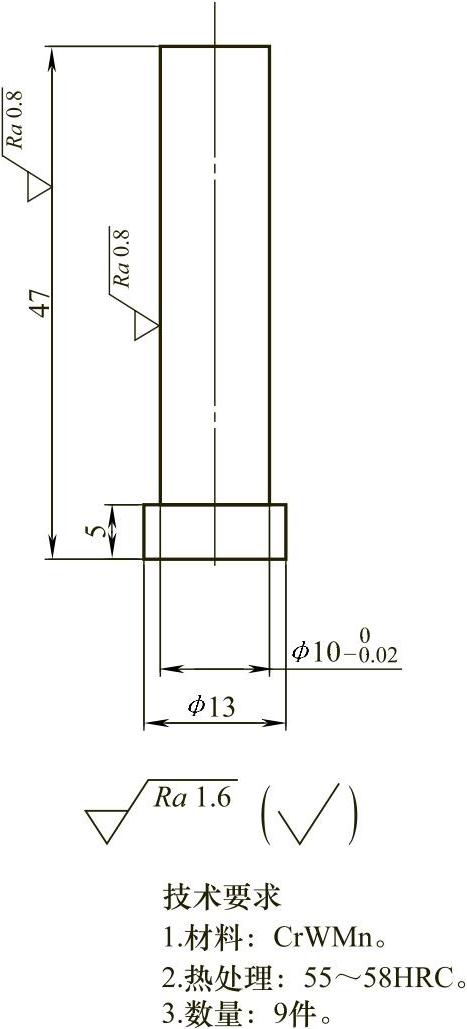

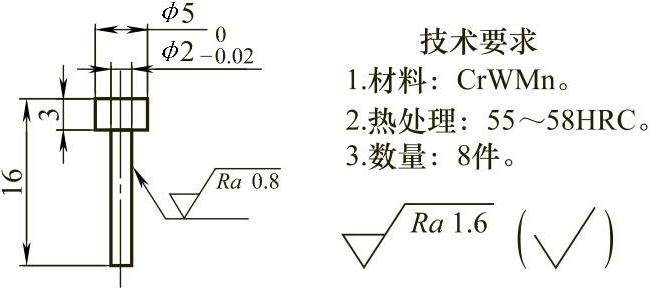

图12-121 顶杆1（图12-34的件号28）
2.顶杆2（图12-122）
图12-122 顶杆2（图12-34的件号62）
2.2.6.11 等高套筒组件
1.垫圈1（图12-123）

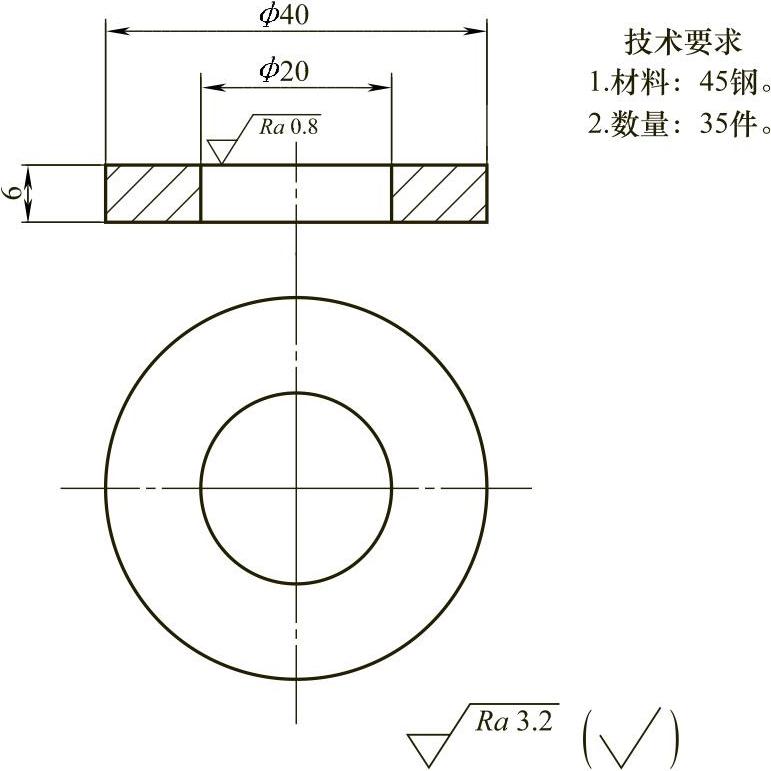

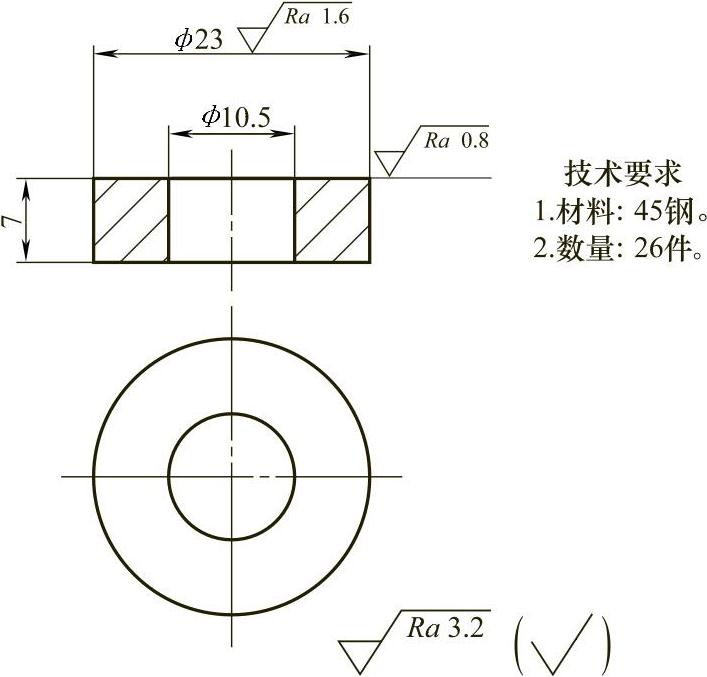

图12-123 垫圈1（图12-34的件号21）
2.垫圈2（图12-124）

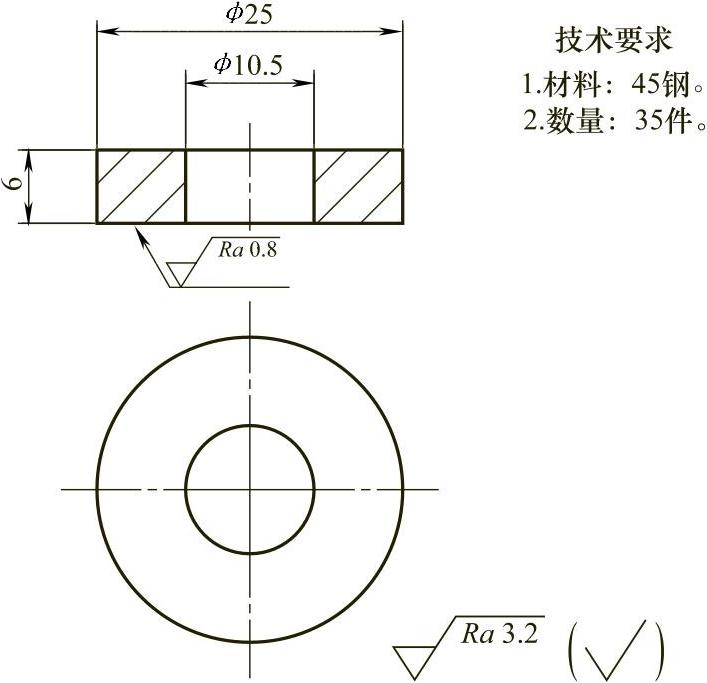

图12-124 垫圈2（图12-34的件号22）
3.垫圈3（图12-125）
图12-125 垫圈3（图12-34的件号5）
4.等高套筒1（图12-126）

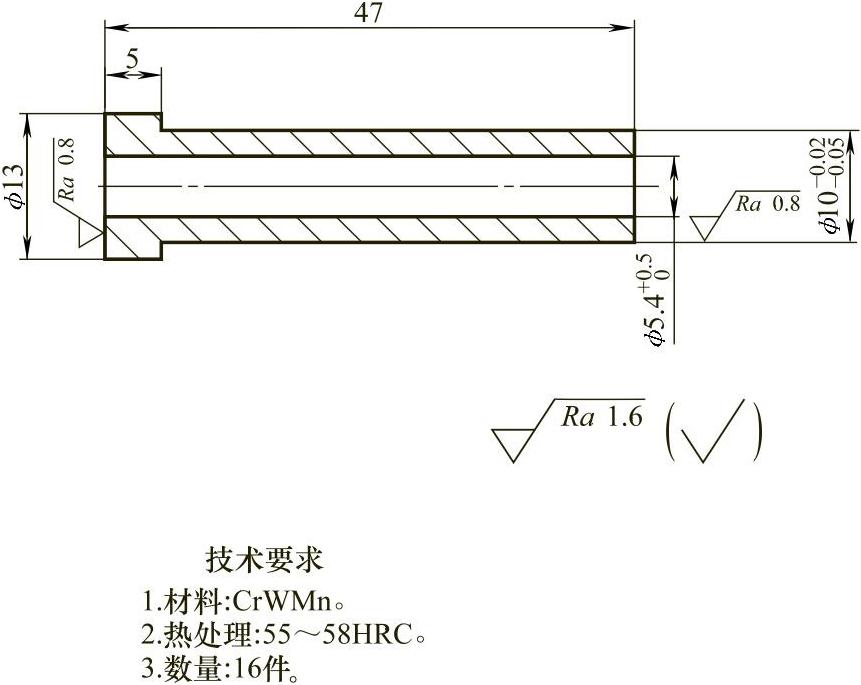

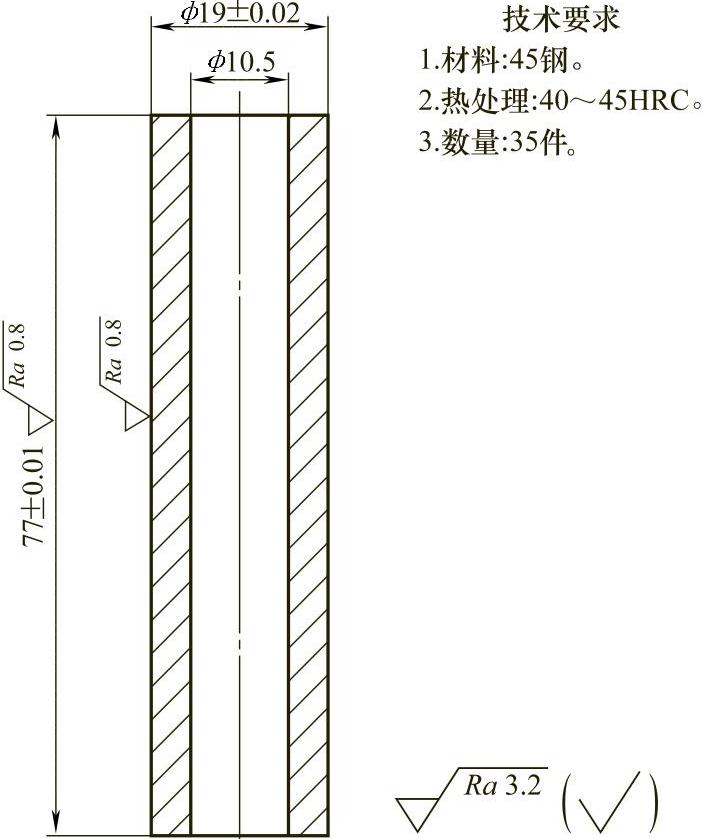

图12-126 等高套筒1（图12-34的件号7）
5.等高套筒2（图12-127）
图12-127 等高套筒2（图12-34的件号16）
12.2.6.12套式顶料杆（图12-128）
图12-128 套式顶料杆（图12-34的件号45）
12.2.6.13限位柱
1.上限位柱（图12-129）

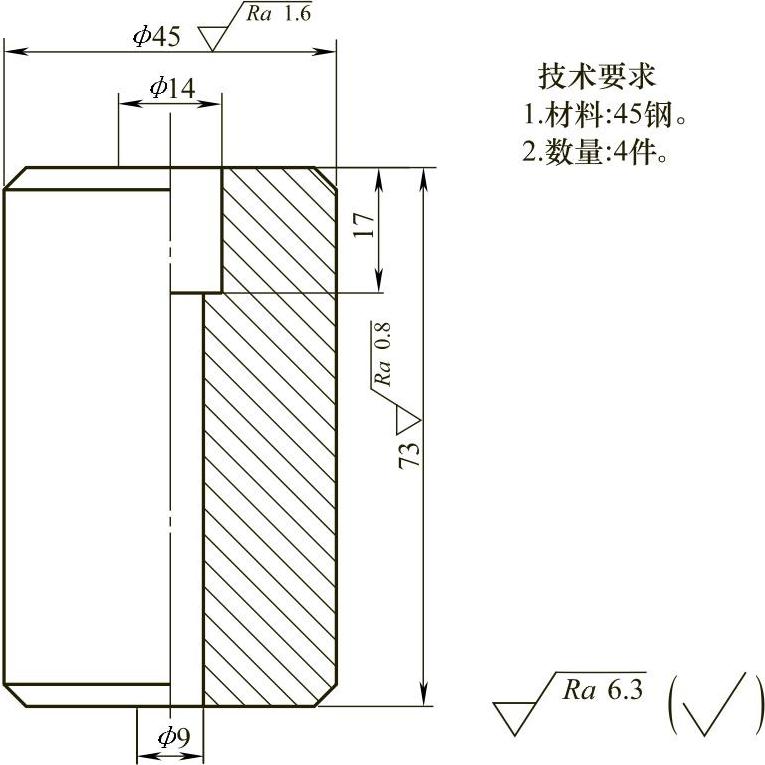

图12-129 上限位柱（图12-4的件号23）
2.下限位柱（图12-130）
图12-130 下限位柱（图12-34的件号49）

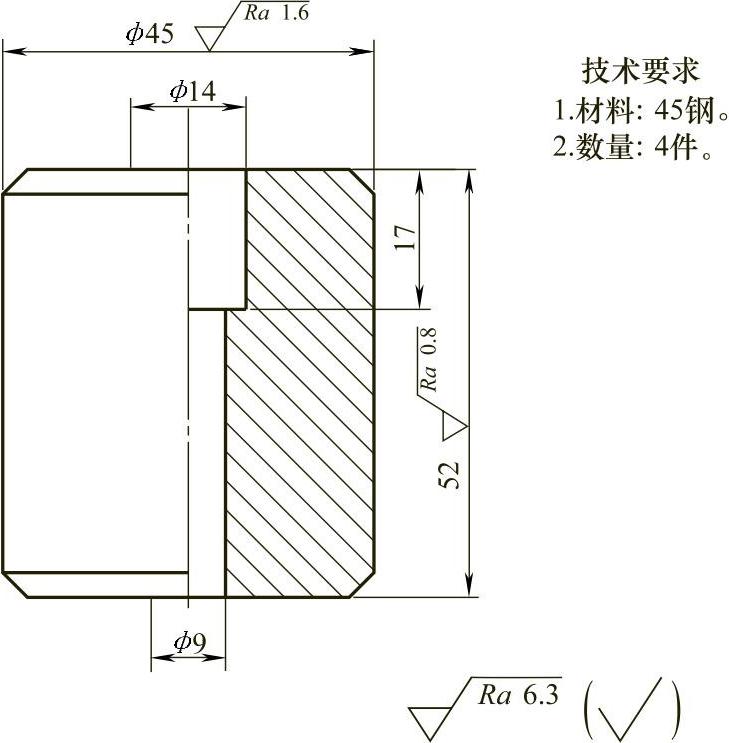

12.2.6.14 模具存放保护块（图12-131）
