2-39至12-42凸模固定板垫板设计方案
【摘要】：12.2.5.1 凸模固定板垫板1.凸模固定板垫板1（图12-39）图12-39 凸模固定板垫板1（图12-34的件号31）2.凸模固定板垫板2（图12-40）图12-40 凸模固定板垫板2（图12-34的件号10）3.凸模固定板垫板3（图12-41）图12-41 凸模固定板垫板3（图12-34的件号78）12.2.5.2 凸模固定板1.凸模固定板1（图12-42）图12-42 凸模固定板1（图1
12.2.5.1 凸模固定板垫板
1.凸模固定板垫板1（图12-39）

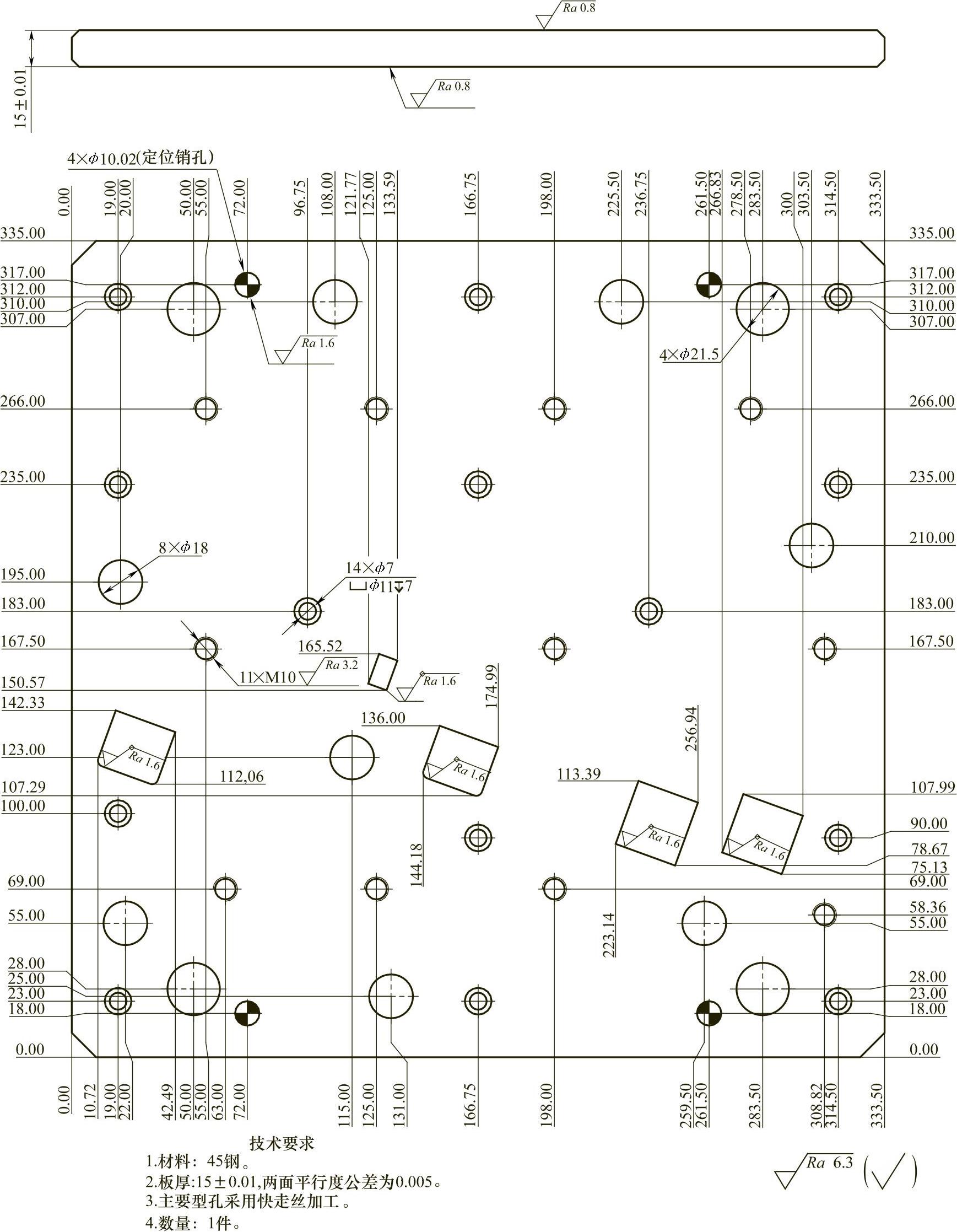

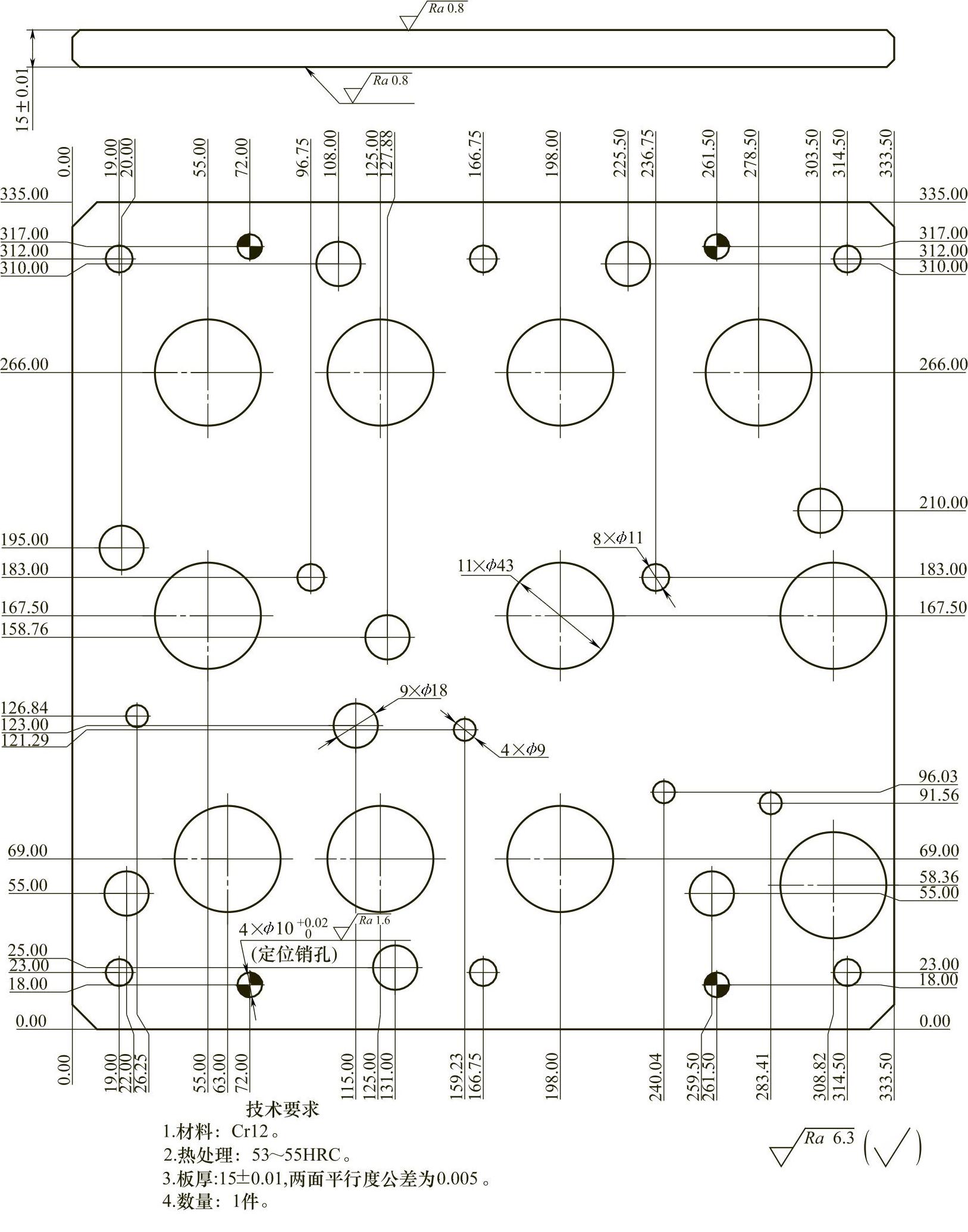

图12-39 凸模固定板垫板1（图12-34的件号31）
2.凸模固定板垫板2（图12-40）

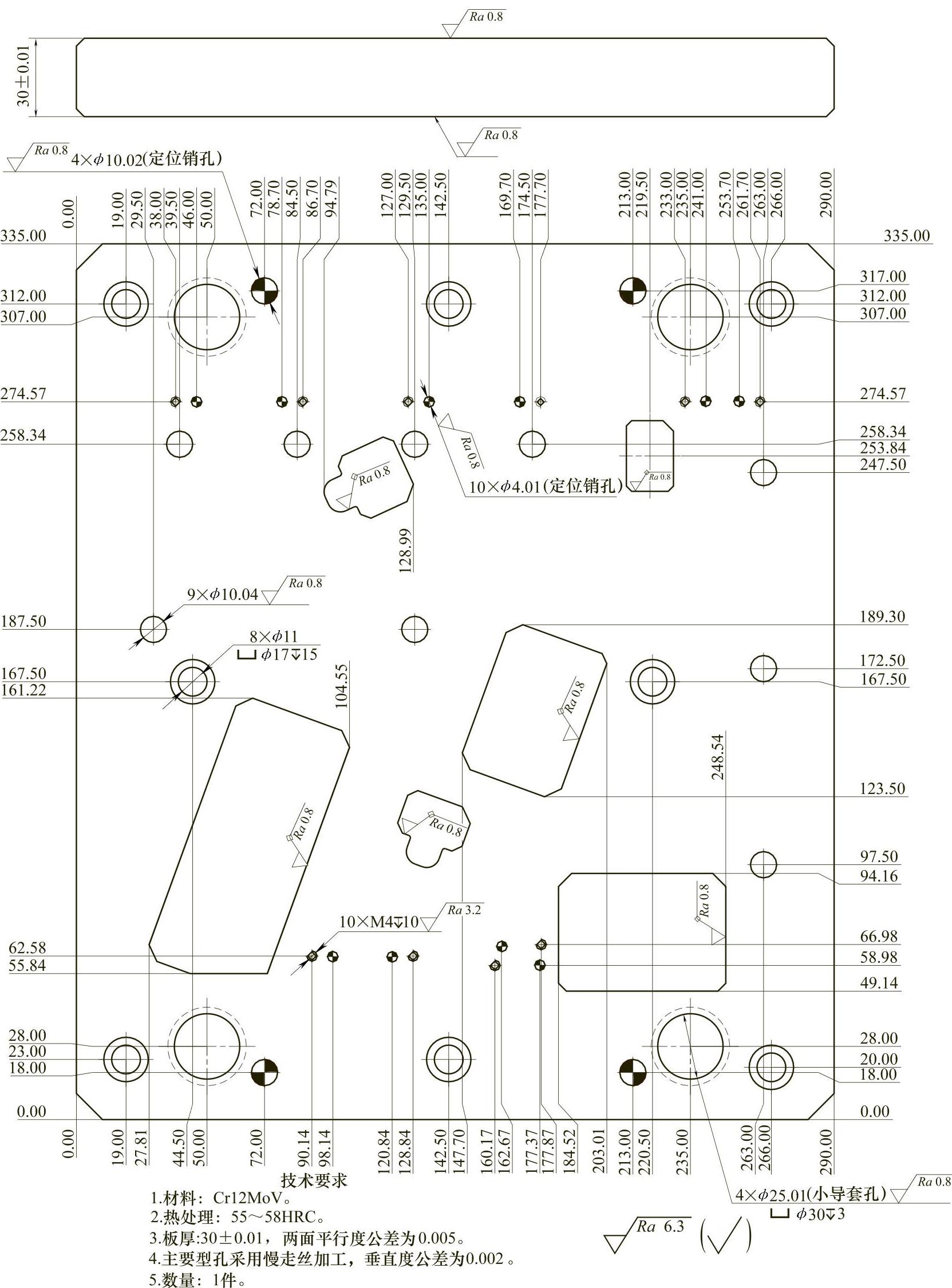

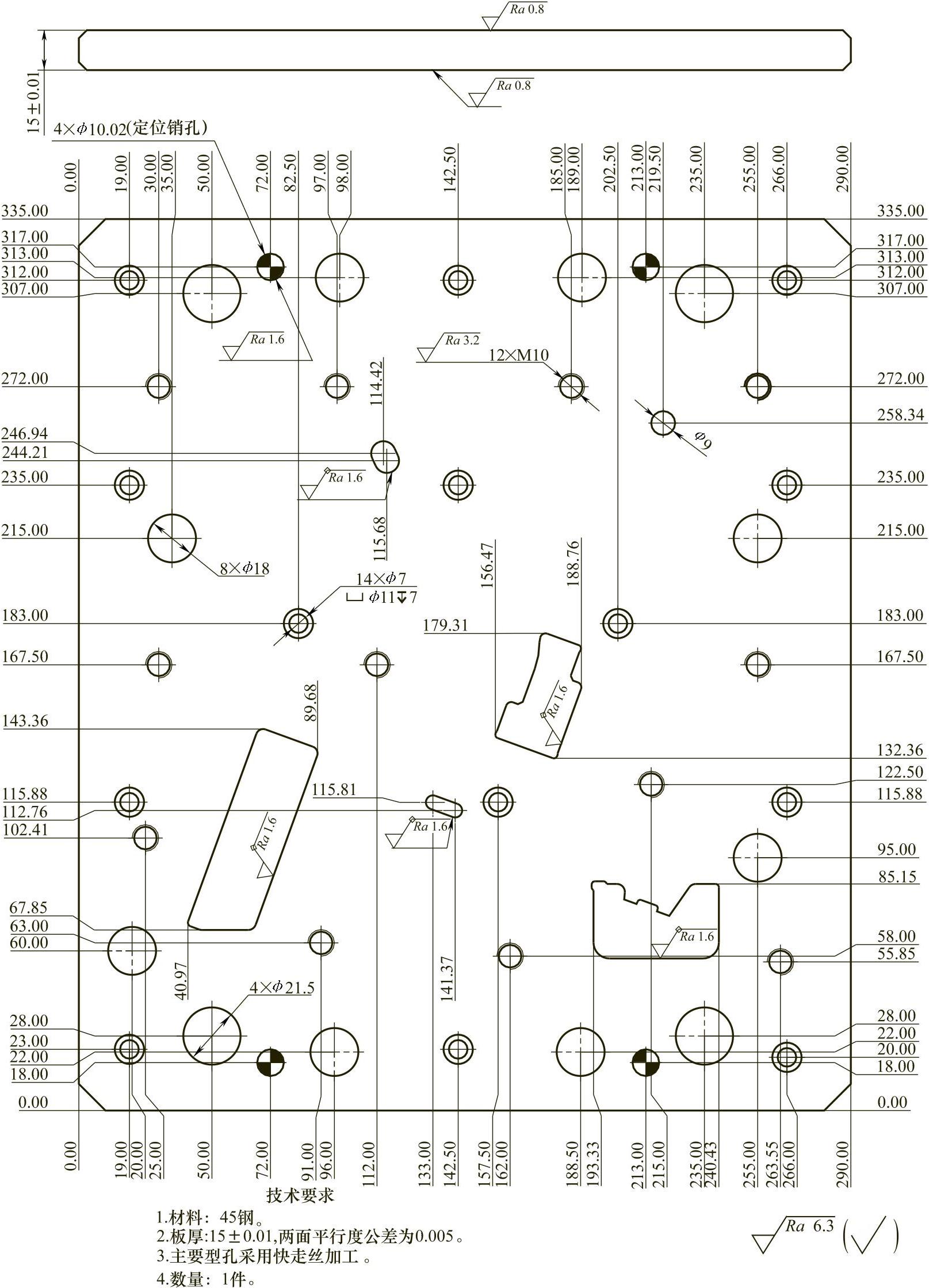

图12-40 凸模固定板垫板2（图12-34的件号10）
3.凸模固定板垫板3（图12-41）

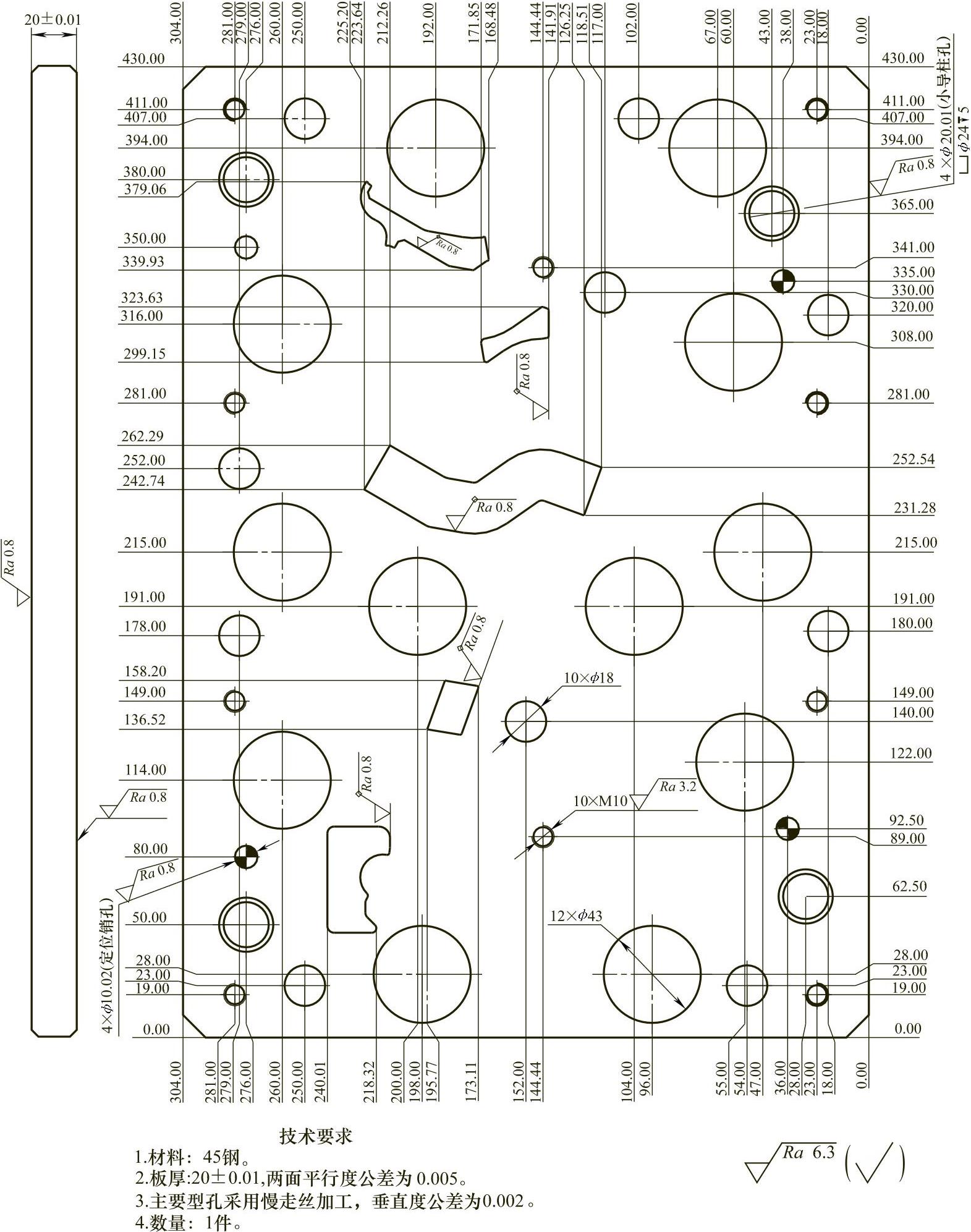

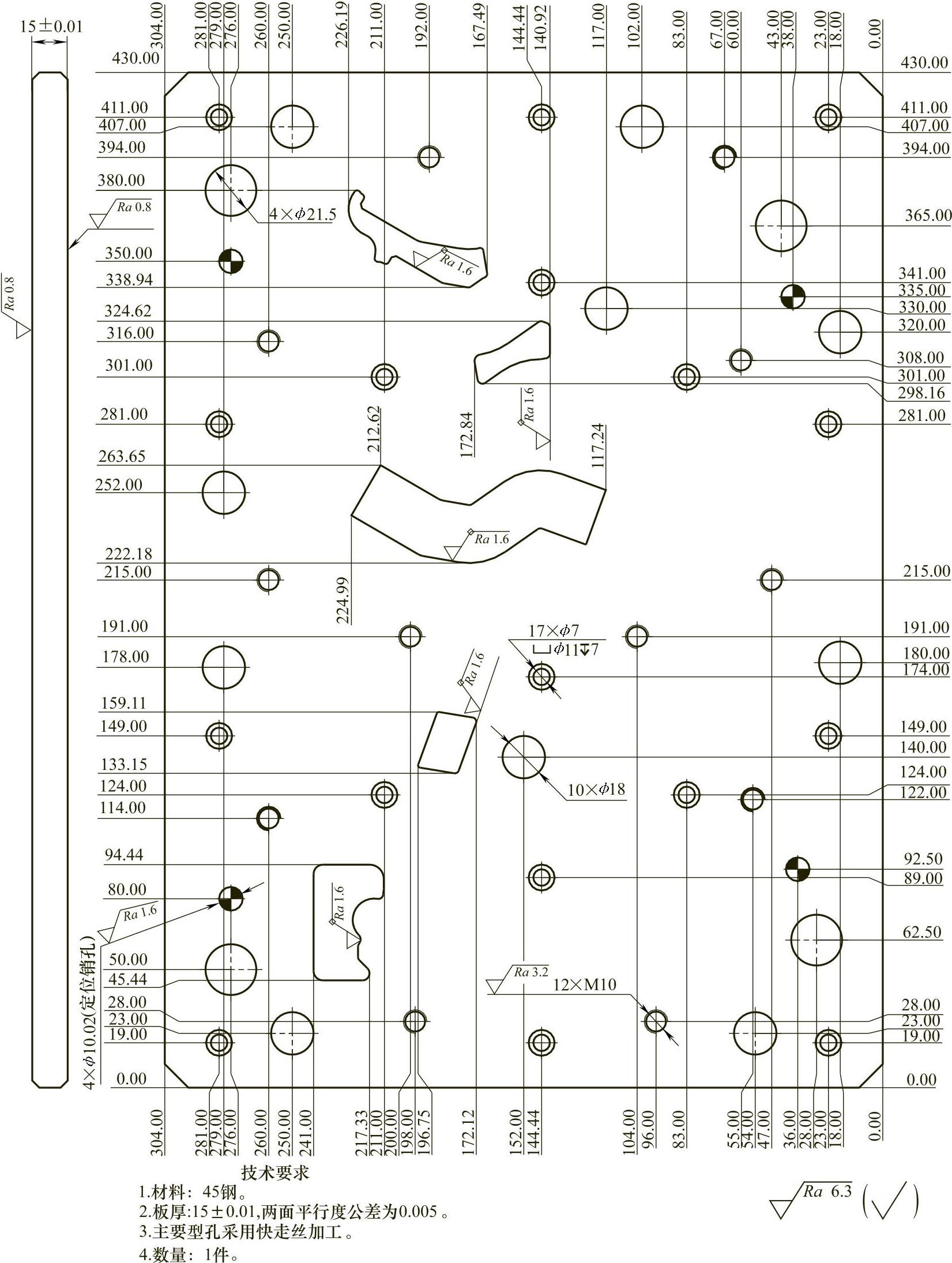

图12-41 凸模固定板垫板3（图12-34的件号78）
12.2.5.2 凸模固定板
1.凸模固定板1（图12-42）

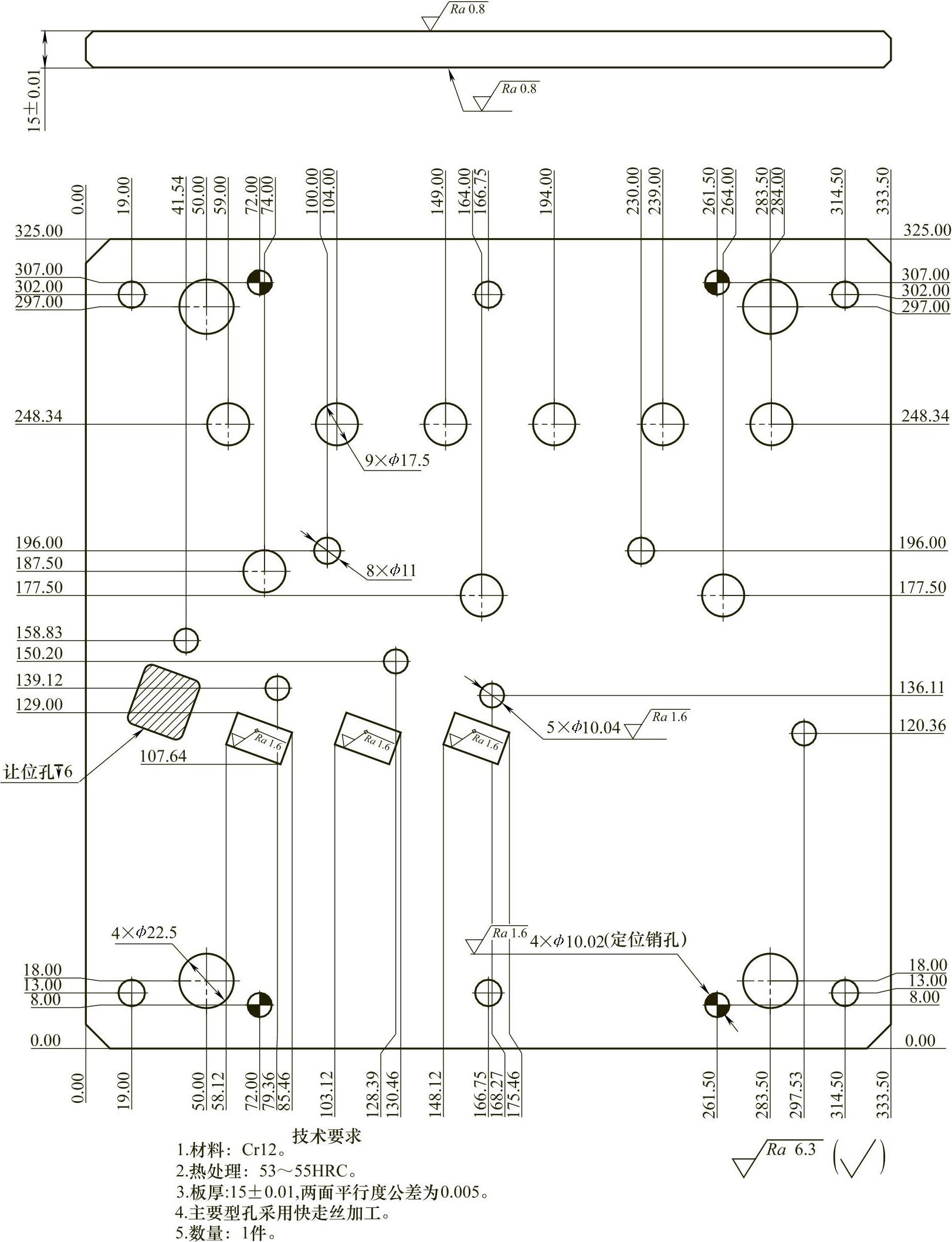

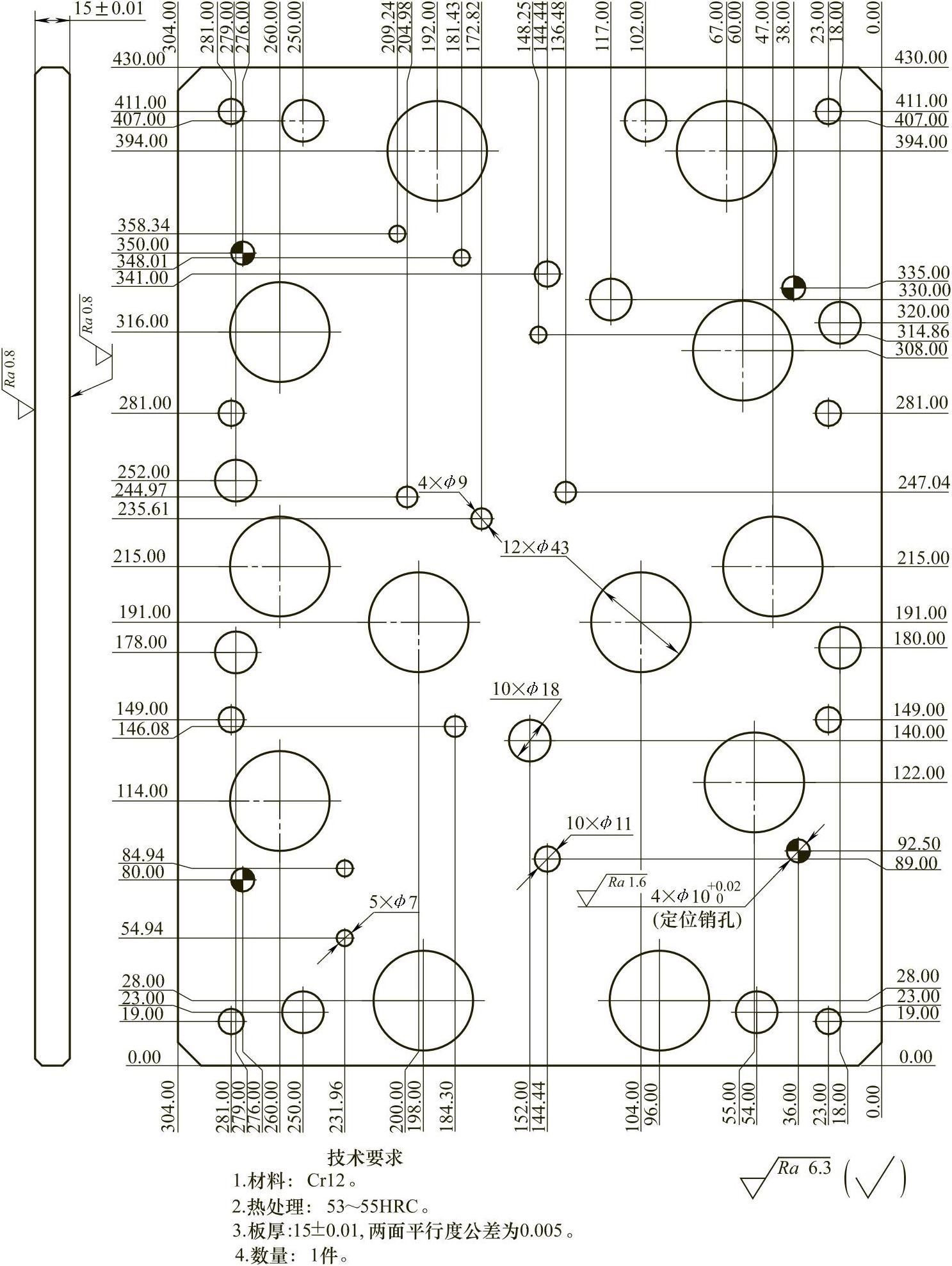

图12-42 凸模固定板1（图12-34的件号32）
2.凸模固定板2（图12-43）

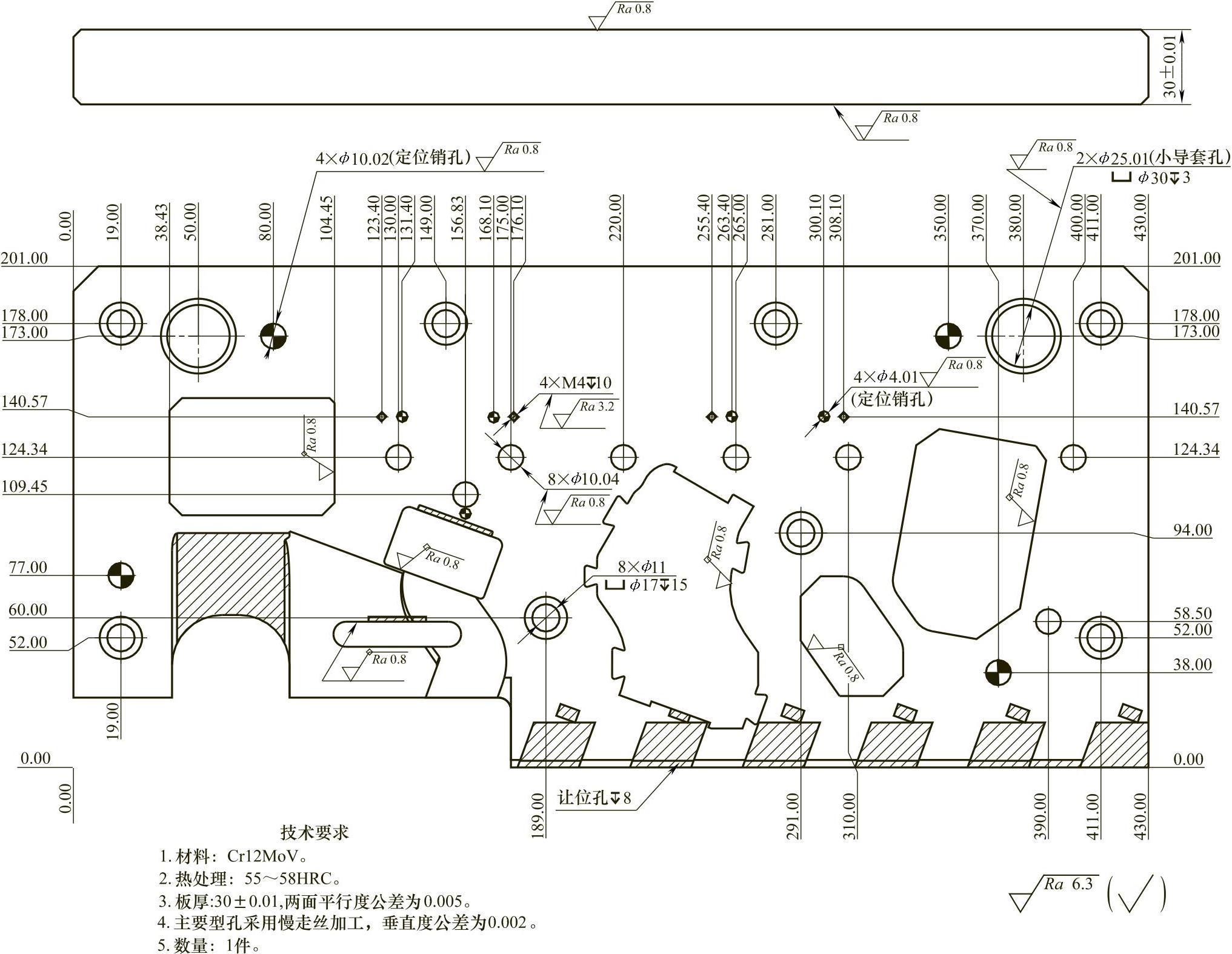

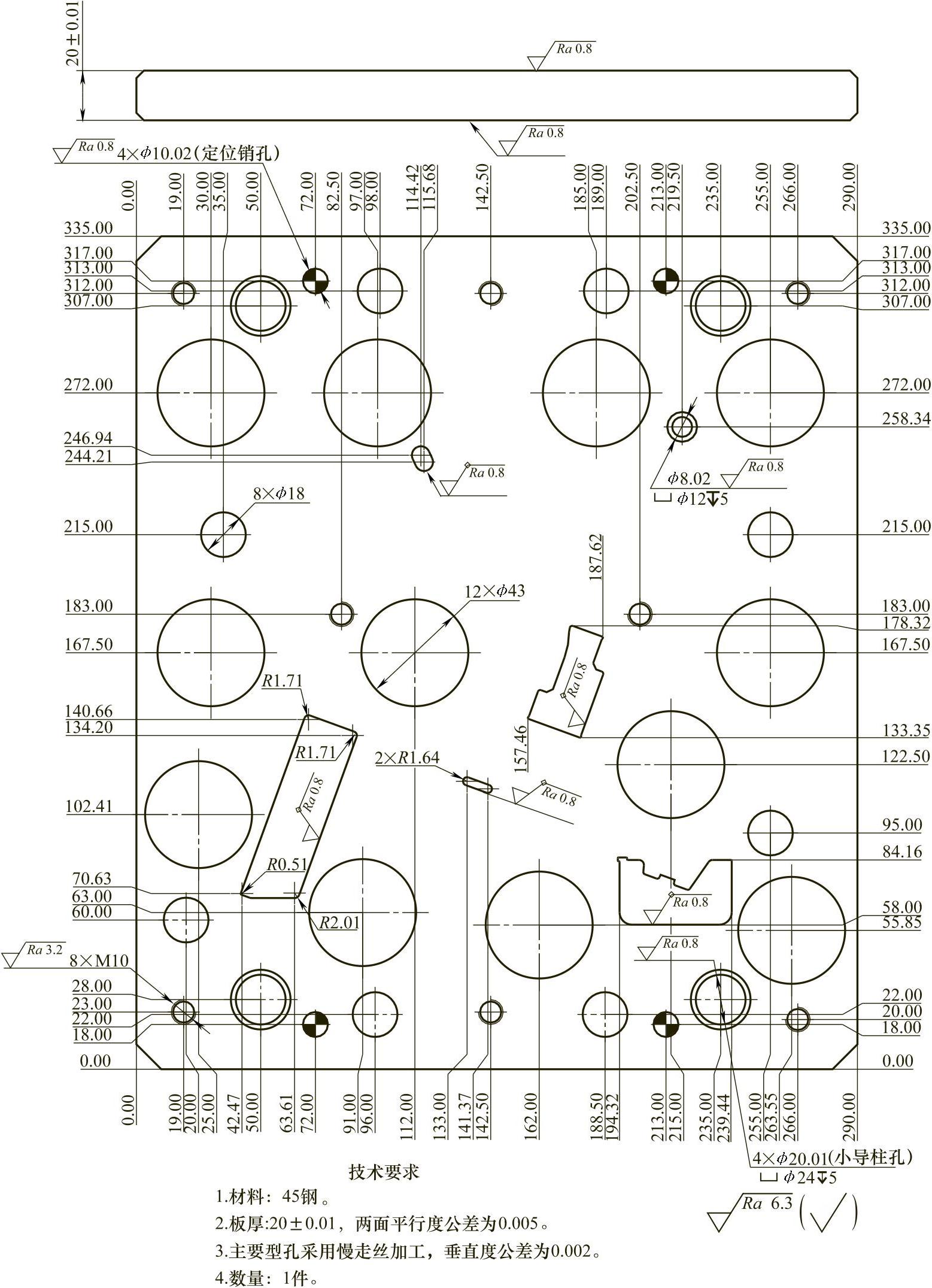

图12-43 凸模固定板2（图12-34的件号12）
3.凸模固定板3（图12-44）

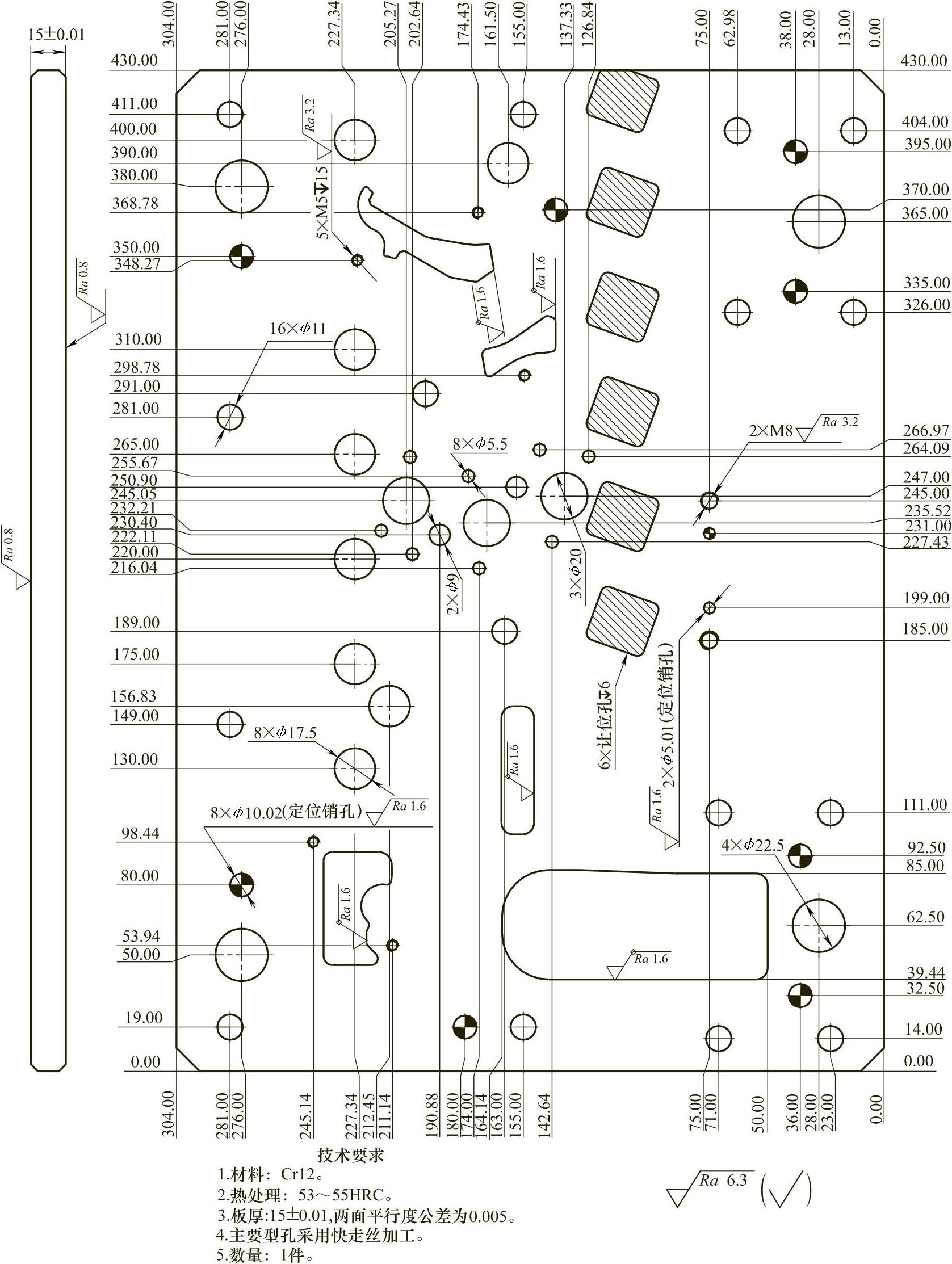

图12-44 凸模固定板3（图12-34的件号77）
12.2.5.3 卸料板垫板
1.卸料板垫板1（图12-45）

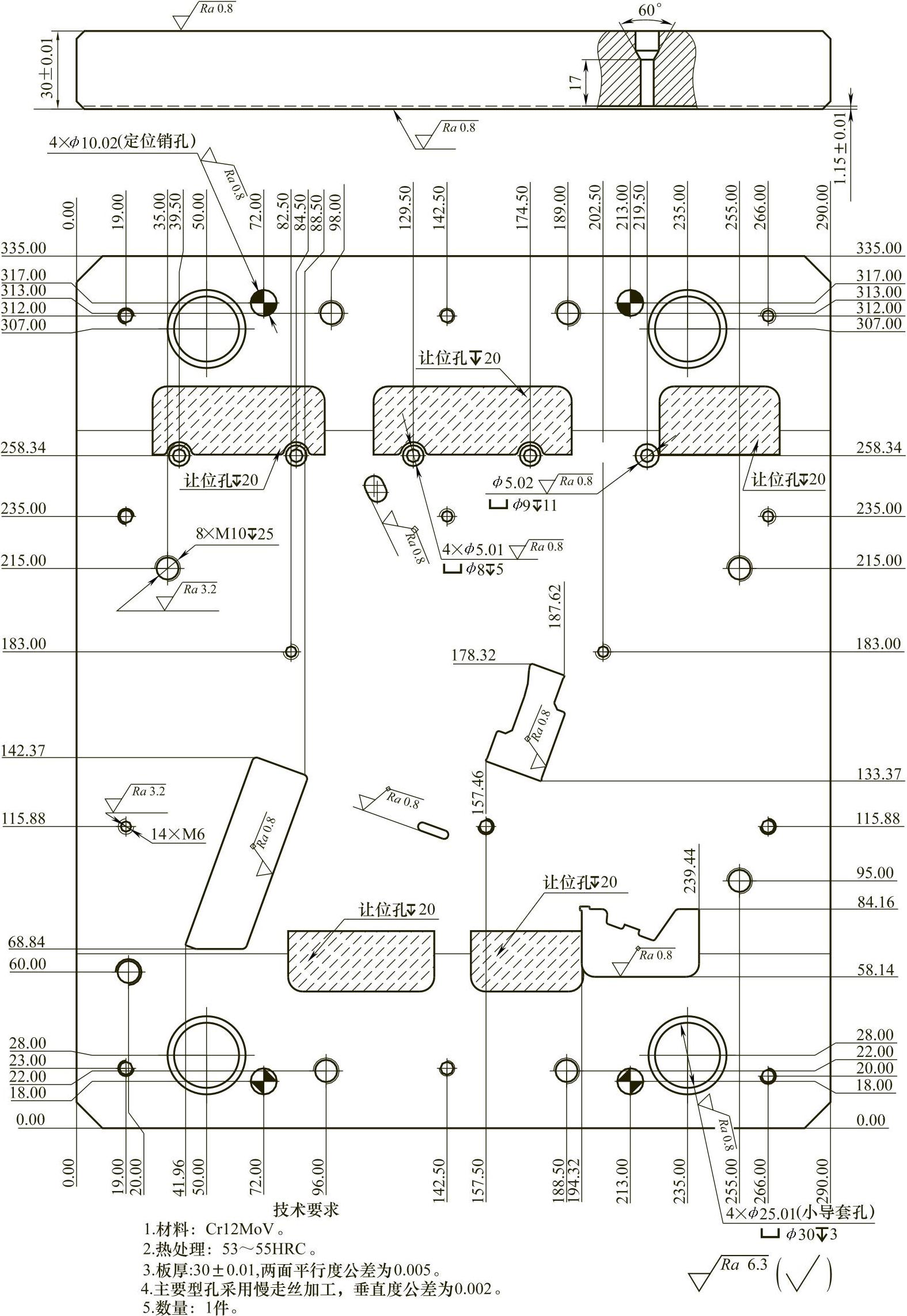

图12-45 卸料板垫板1（图12-34的件号33）
2.卸料板垫板2（图12-46）

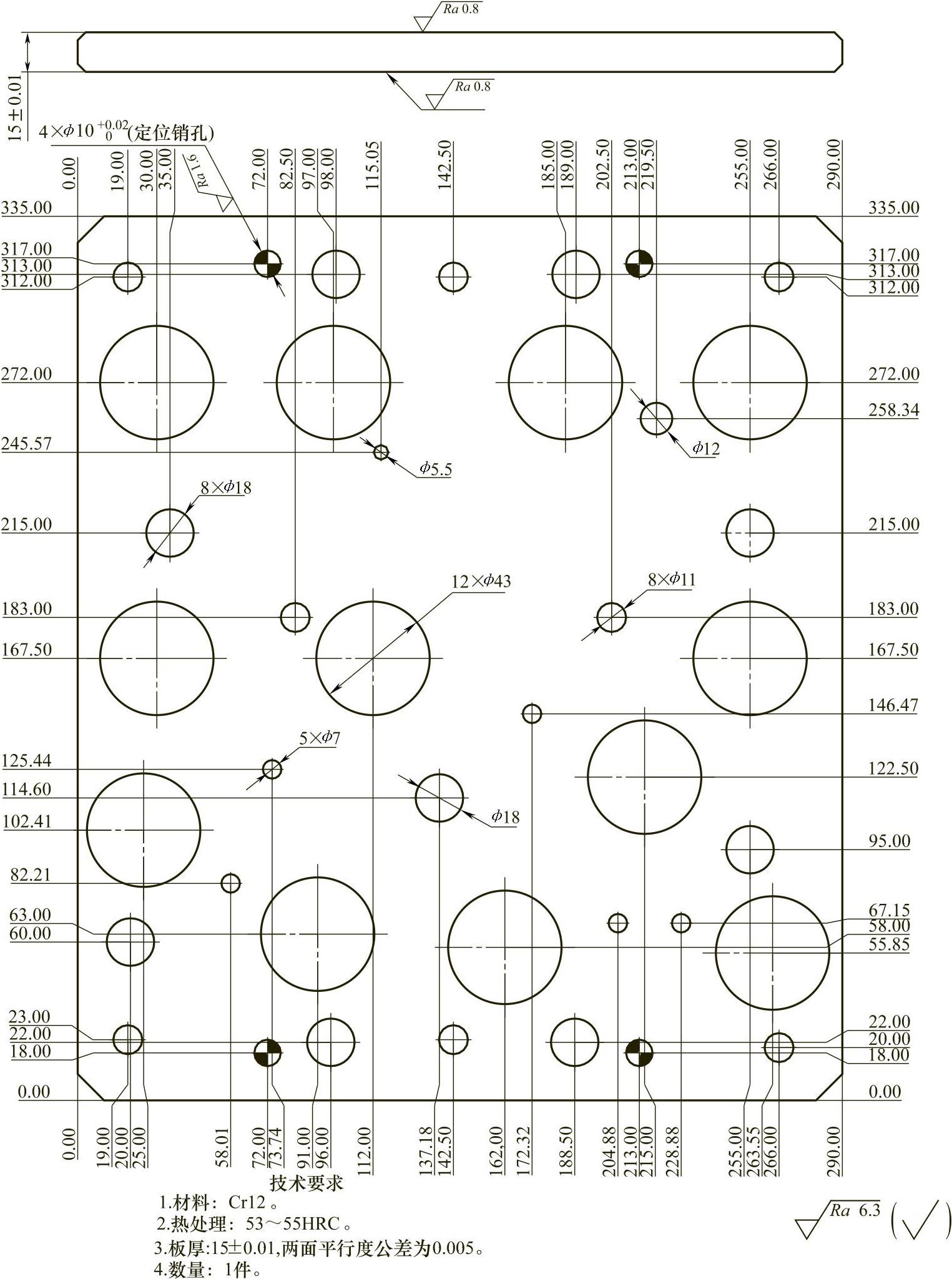

图12-46 卸料板垫板2（图12-34的件号17）
3.卸料板垫板3（图12-47）
图12-47 卸料板垫板3（图12-34的件号76）
12.2.5.4 卸料板(https://www.chuimin.cn)
1.卸料板1（图12-48）
`图12-48 卸料板1（图12-34的件号34）
2.卸料板2（图12-49）
图12-49 卸料板2（图12-34的件号20）
3.卸料板3（图12-50）
图12-50 卸料板3（图12-34的件号75）
12.2.5.5 凹模固定板
1.凹模固定板1（图12-51）
图12-51 凹模固定板1（图12-34的件号39）
2.凹模固定板2（图12-52）
图12-52 凹模固定板2（图12-34的件号56）
3.凹模固定板3（图12-53）
图12-53 凹模固定板3（图12-34的件号74）
12.2.5.6 凹模垫板
1.凹模垫板1（图12-54）
图12-54 凹模垫板1（图12-34的件号40）
2.凹模垫板2（图12-55）
图12-55 凹模垫板2（图12-34的件号52）
3.凹模垫板3（图12-56）
图12-56 凹模垫板3（图12-34的件号73）
