制件名称：方孔焊片。

材料及板厚：H68M黄铜，0.5mm。

制件图：如图11-37a所示。

工序图：如图11-37b所示。

排样图：如图11-37c所示。

模具结构图：如图11-37d所示。

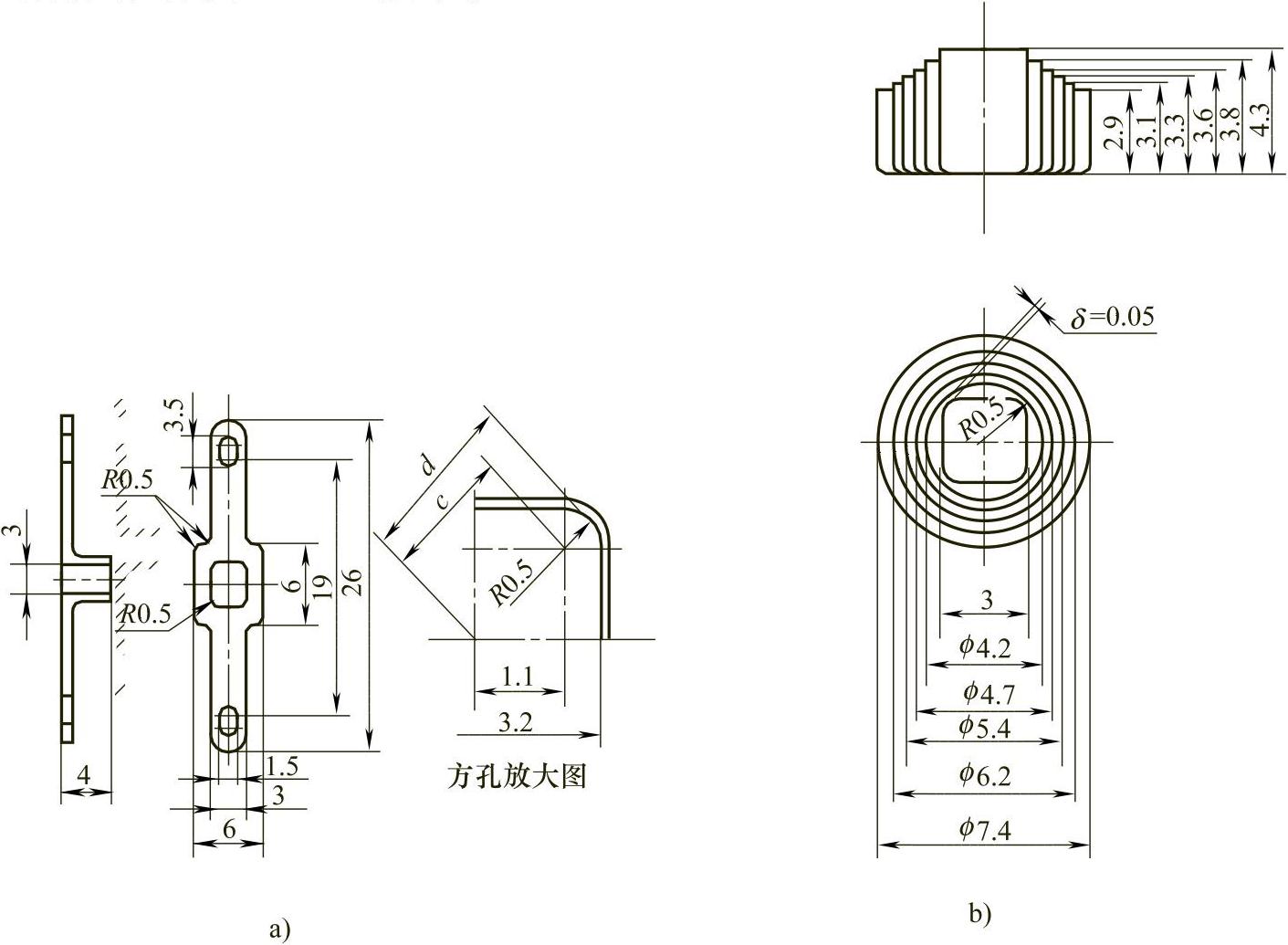

图11-37 方孔焊片级进模

a）制件图 b）工序图

图11-37 方孔焊片级进模（续）

c）排样图 d）模具结构图 1—顶板 2—顶杆 3—垫板 4—冲底孔凹模 5—凹模 6—卸料板 7—落料凸模 8—冲底凸模 9—整形凸模 10、11、12、13、14、15—拉深凸模 16—切口凸模 17—冲孔凸模 18—侧刃 19—导料板 20—承料板 21—导柱

说明：

1）该模具为冲切、拉深、落料等11个工位的级进模结构，即工位①冲切双侧刃搭边和两个ф3mm孔；工位②冲C形切口；工位③首次拉深；工位④二次拉深；工位⑤三次拉深；工位⑥四次拉深；工位⑦五次拉深；工位⑧拉深成方筒形；工位⑨整形；工位⑩冲底孔；工位(11)落料。

2）此模具拉深部分为正装式结构形式。

3）带料送进用双凹式侧刃控制送料进距，各次拉深和冲底孔工位用凸模自动找正定位。

4）凹模5为整体结构，仅在冲底孔工位为镶套结构，并在底座相应部位设置专用垫板3，便于刃磨和更换。

5）下模拉深和整形型孔中的7根顶杆，共用一块顶板1，使下模结构大为简化。
