1.缝合

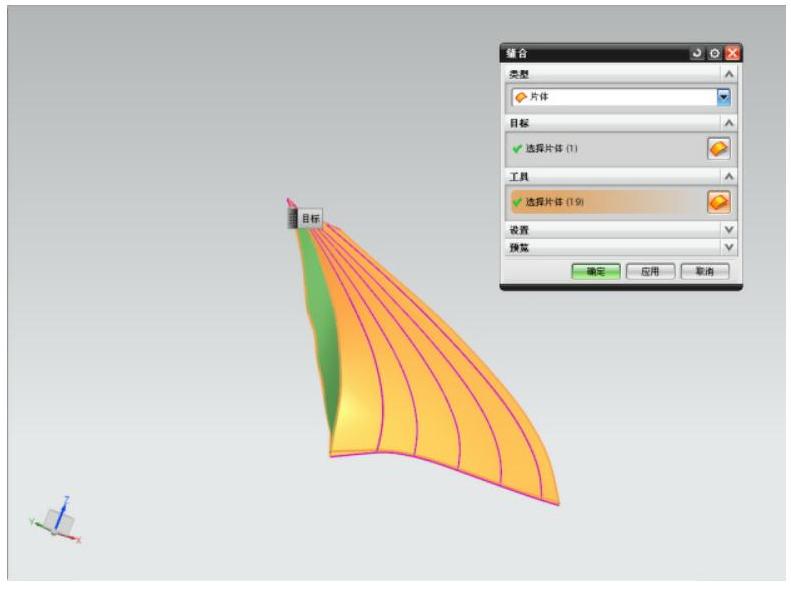

使用“通过曲线组”命令，在轮毂侧和轮缘侧生成面，再用“缝合”命令，点选所有面，不可遗漏，将各面缝合成体。

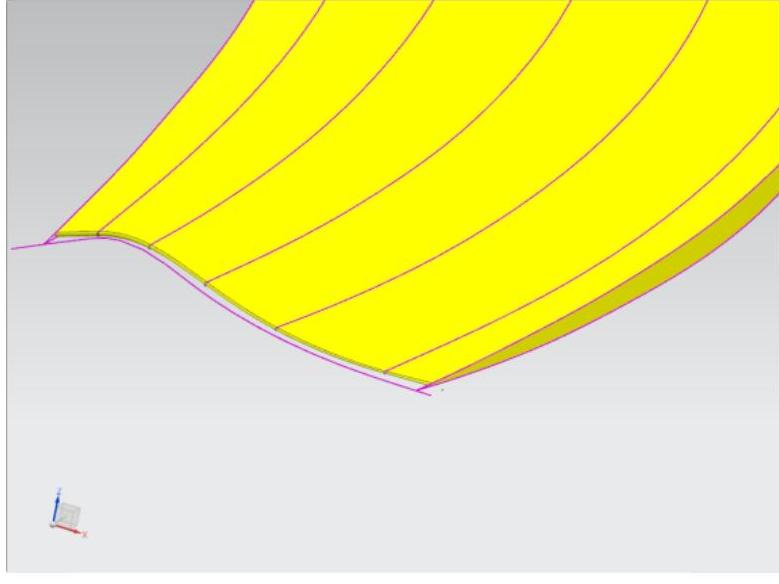

缝合完成后，使用过滤器，选择“实体”选项，若此时可以选中缝合体，则实体成功生成（见图2.6-15）。而在本例中，由于轮毂侧、轮缘侧出现三面交界，存在缝隙，并没有生成体。我们生成的片体边界是由延伸原有曲面生成的，故可能在工作面和背面的交界出现“交错”，如图2.6-16所示，有这种交错就存在较大缝隙，无法生成体。

图2.6-15 缝合

图2.6-16 三面交错

下面来处理这个问题：

1）在轮缘处和轮毂处各建立一个圆柱片体，如图2.6-17所示。

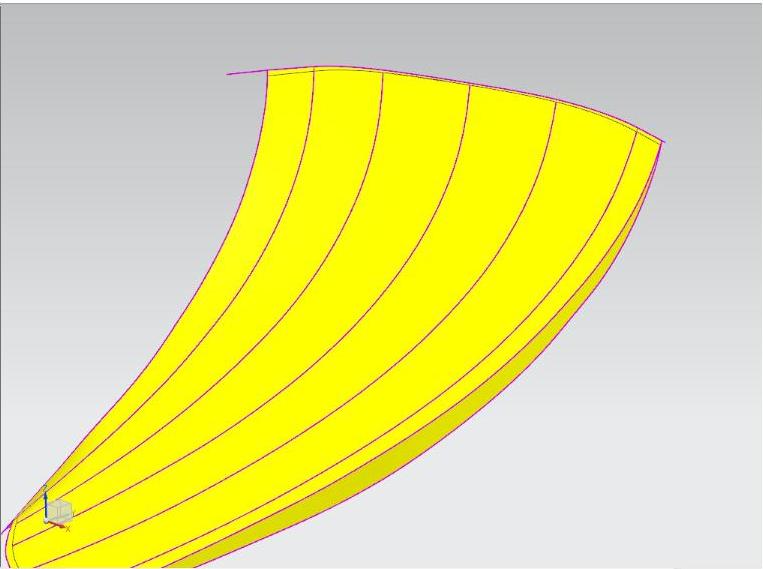

2）使用上文提到的修剪片体方法，只留下两圆柱片体之间的片体，如图2.6-18所示。

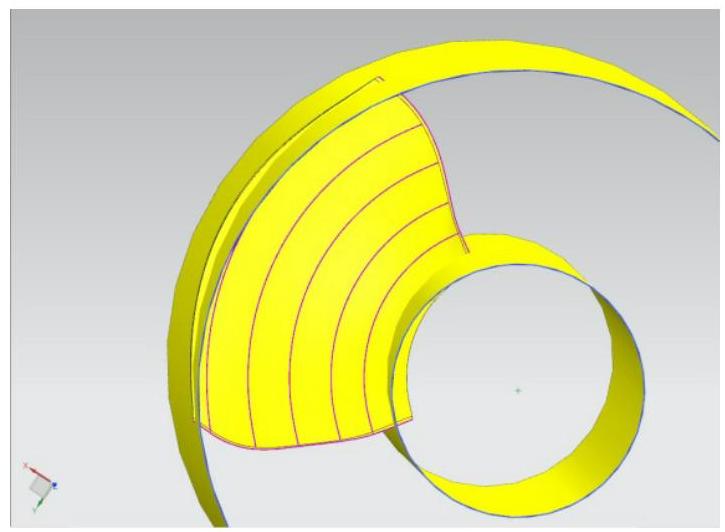

图2.6-17 修剪叶端和轮毂处的片体

图2.6-18 片体修剪完成图

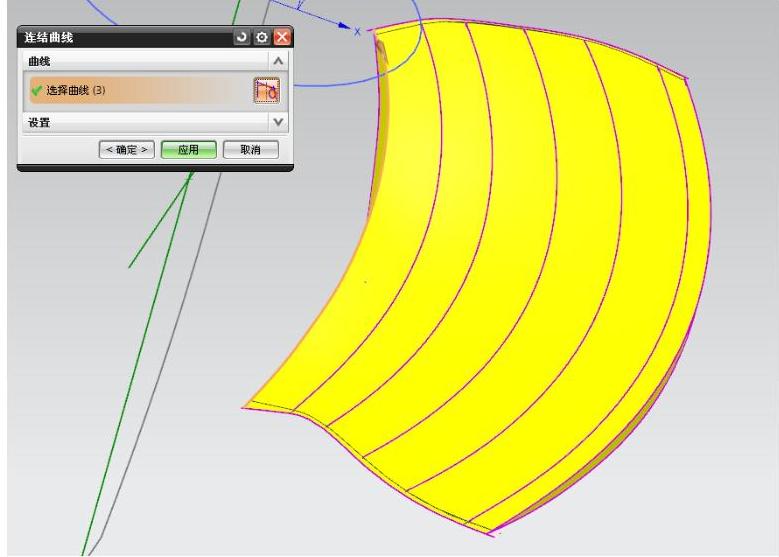

3）单击【连接曲线】，连接边缘的曲线，同理对背面边缘作相同处理，如图2.6-19所示。

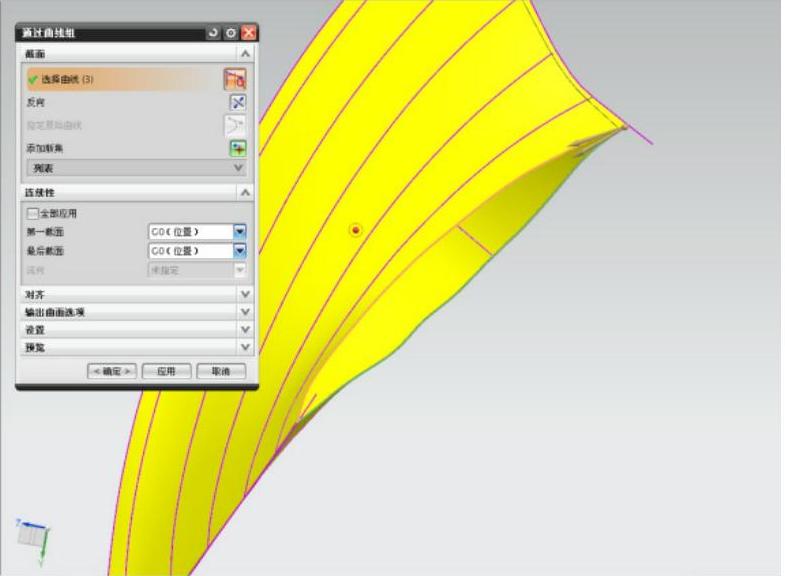

4）单击【通过曲线网格】，在轮毂、轮缘生成面，如图2.6-20所示。

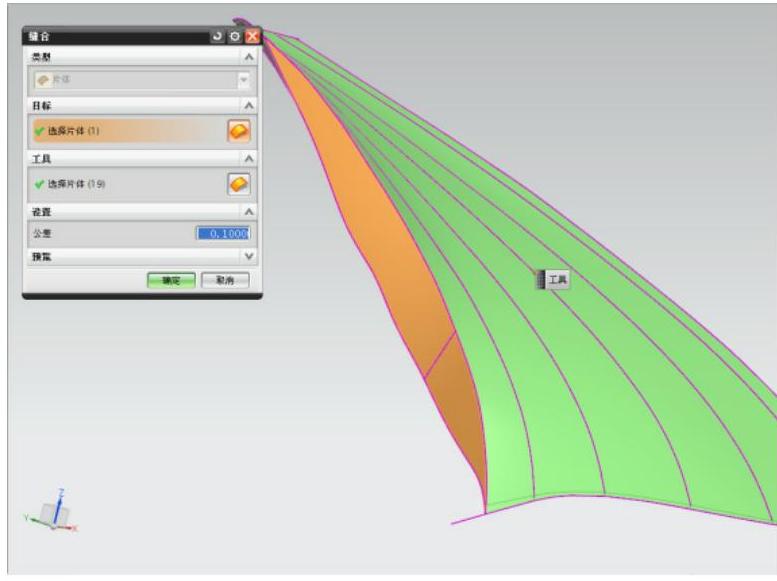

5）单击【缝合】，点选所有面，调整“公差”为0.1，单击【确定】，如图2.6-21。最后完成图如图2.6-22所示。

本例中用曲线剪切曲面的优势是，边界被曲线很好的约束，在生成曲面时，缝隙的影响不大。

2.进出口边进行倒圆

本例中，设计图上为变径倒圆。使用【边倒圆】命令，“选择边”选择需要倒圆的边；“指定新的位置”定位倒圆半径变化的位置；“V半径”输入设计图上的半径。倒圆过程如图2.6-23所示，倒圆完成如图2.6-24所示。

图2.6-19 连接轮毂处的曲线

图2.6-20 生成轮毂处的曲面(https://www.chuimin.cn)

图2.6-21 缝合

图2.6-22 叶轮缝合完成

图2.6-23 边倒圆

图2.6-24 边倒圆完成

3.叶片实体阵列

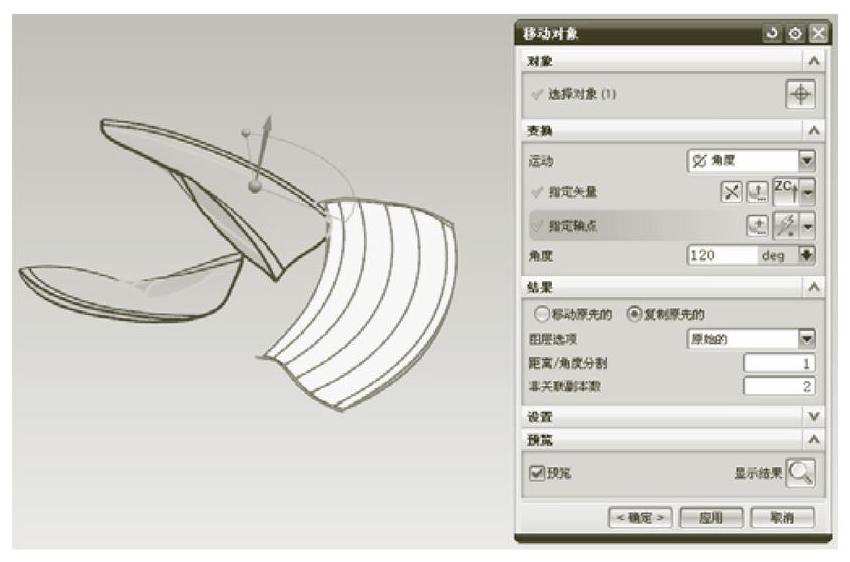

1）在菜单栏中，选择【编辑（E）】→【移动对象（O）…】或Ctrl+T组合键，或单击工具栏的“移动对象”，弹出“移动对象”对话框。“对象＞选择对象”选择前面所创建的叶片；“变换＞运动”选择“角度”；“变换＞指定矢量”选择所定义的旋转中心线，此处选择Z轴；“变换＞指定轴点”选择旋转点，此处选择原点（0，0，0）；“变换＞角度量”：120；“结果”选项选择“复制原先的”；“结果＞非关联副本数”项填写“2”。

2）单击【确定】，关闭对话框，完成情况如图2.6-25所示。

图2.6-25 阵列叶片

4.叶轮轮毂绘制

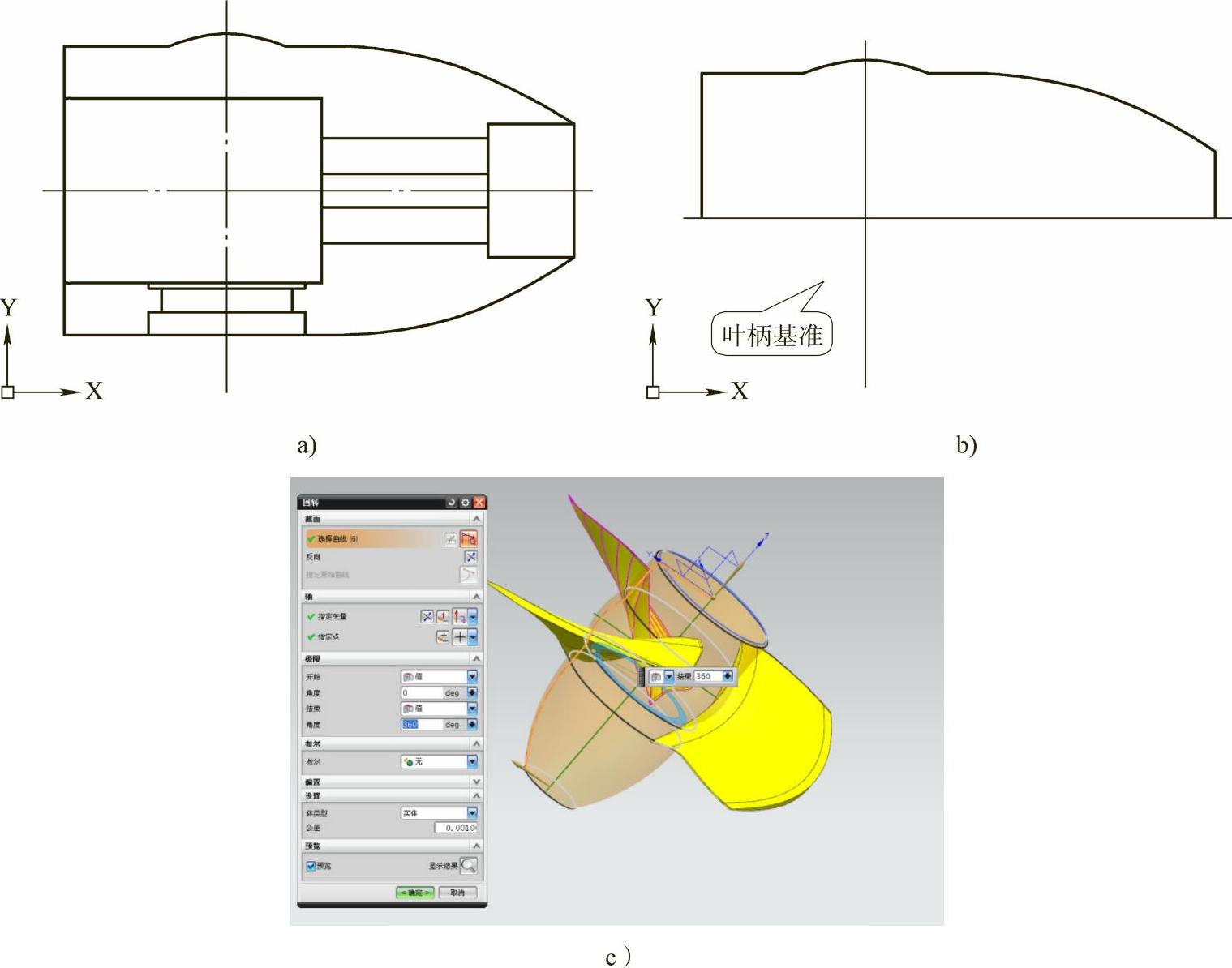

1）图2.6-26a所示为轮毂二维图，删除多余曲线，如图2.6-26b所示，将其导入NX中，移动到合适的位置。

2）旋转草绘图。在菜单栏中选择【插入（S）】→【设计特征（E）】→【回转（R）…】或单击工具栏的“回转”，弹出“回转”对话框，如图2.6-26c所示。单击“截面＞选择曲线”栏，选择步骤1）所导入的二维草图；“指定矢量”选择Z轴；“指定点”为（0，0，0）；“布尔”栏选择“无”，其他默认。单击【确定】，生成轮毂实体，如图2.6-26c右所示。

图2.6-26 生成轮毂

3）与叶片进行求和。在菜单栏中，选择【插入（S）】→【组合（B）】→【求和（U）…】或单击工具栏的“求和”，打开“求和”对话框。“目标＞选择体”选择：轮毂；“刀具＞选择体”选择：前面所创建的叶片。单击【确定】，完成情况如图2.6-27所示。

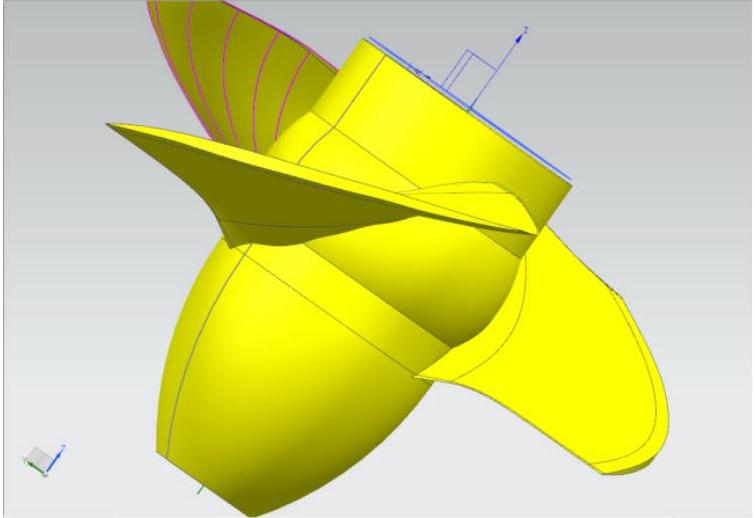

图2.6-27 求和

5.完成模型的设计

单击“保存”按钮保存文件，完成模型的设计。
