目前已有FERRO、Newtech SRL、Durst Gamma公司和佛山希望陶瓷机械设备有限公司等生产瓷砖喷绘机（inkjet printer on ceramic tiles）。

其中，FERRO公司生产的KERAjet瓷砖喷绘机采用20个Xaar500型压电式喷头（见图2-62），每个喷头有500个喷嘴，典型喷射频率为8kHz，喷头分辨率为180dpi，喷绘速度为42m／min，喷绘宽度为350mm。

Newtech SRL公司生产的Kera-Magic瓷砖喷绘机采用Xaar 1001型压电式喷头（见图2-63），每个喷头有1000个喷嘴，典型喷射频率为6kHz，喷头分辨率为360dpi，喷绘速度为25m／min，喷绘宽度为350／700mm。这种喷头喷射的墨滴体积可在6～42pL之间按6pL的倍数变化，因此可以获得不同的喷印图案灰度。其喷头的供墨系统可实现内部空循环运行（见图2-64），使已形成且将要进入喷嘴的气泡或颗粒从喷头中排出，并收集在外部收集器中，因而喷嘴不易堵塞，能有效地降低维修频率，提高运行可靠性。

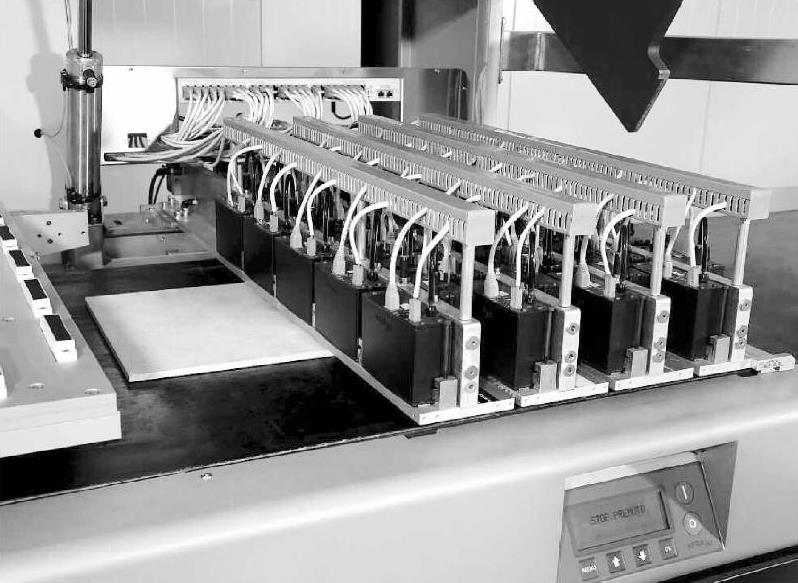

图2-62 KERAjet瓷砖喷绘机

图2-63 KeraMagic瓷砖喷绘机与喷头

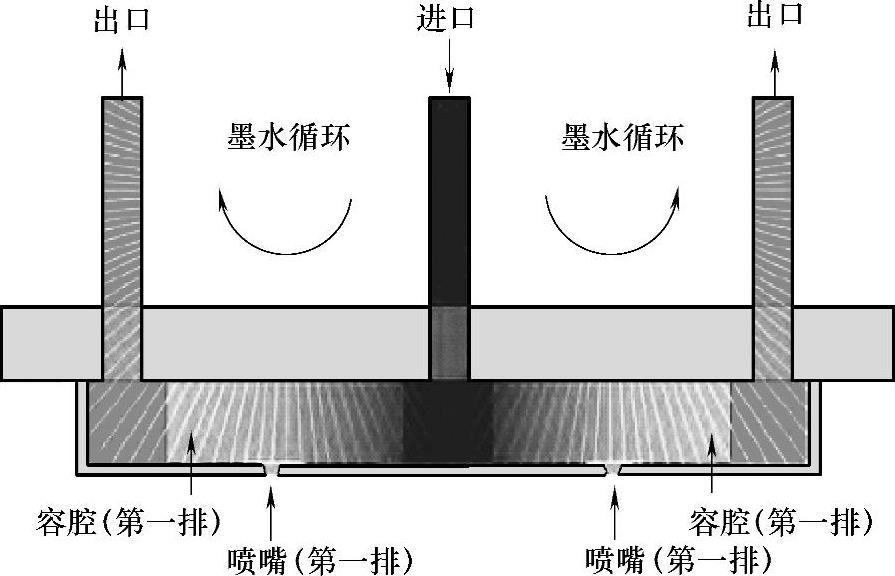

图2-64 内部空循环运行

图2-65是Durst Gamma瓷砖喷绘机，喷绘速度可达64m／min，喷绘宽度为500／600mm。

佛山希望陶瓷机械设备有限公司HOPE JET瓷砖喷绘机（见图2-66）采用Xaar 1001型压电式喷头，喷绘宽度为350／560／700／1050mm。

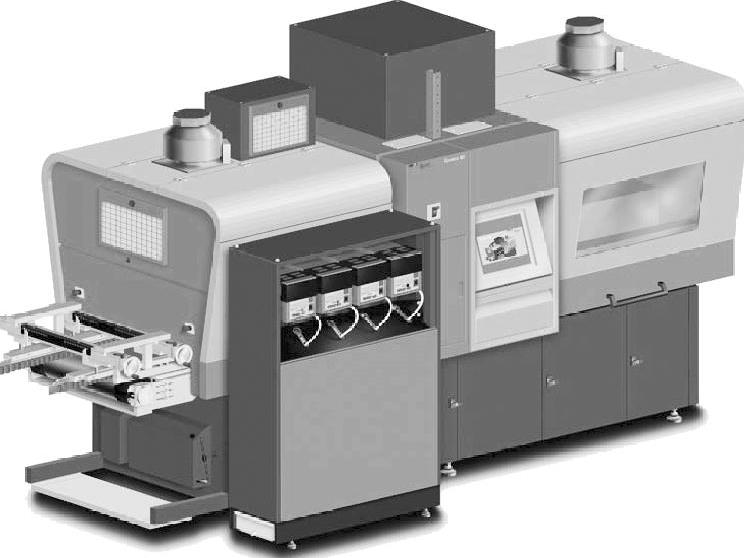

图2-65 Durst Gamma瓷砖喷绘机(https://www.chuimin.cn)

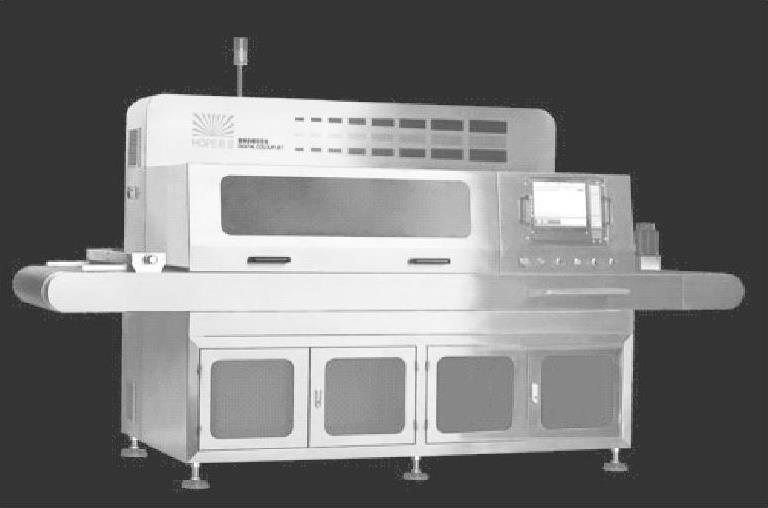

图2-66 佛山希望公司瓷砖喷绘机

上述瓷砖喷绘机都采用4色印刷原理，即采用CMYK色彩模式，其中，C为青色（Cyan）的首字母，M为洋红（Magenta）的首字母，Y为黄色（Yellow）的首字母，K为黑色（blacK）的末字母。通过这4种颜色的变化及其相互叠加可得到装饰图案的各种所需颜色。因此，为实现上述印刷原理，需用4个单色喷头才能构成一组CMYK色彩（见图2-67），每台瓷砖喷绘机所用喷头的总数应是4的整数倍。

为了提高喷绘的速度和品质，在现代宽幅瓷砖喷绘机上采用阵列式喷头单程喷印（single-pass printing）方式，而不采用传统的多程喷印（multiple-pass printing，又称为扫描喷印，scan printing）方式（见图2-68），即：在工件（瓷砖）的印刷横向（宽度）方向排满喷头模块，由这些喷头模块上沿横向排列的众多喷头组成喷头阵列（见图2-69），其中每个喷头的每个喷嘴可单独控制，因此，印刷时喷头不必运动（即无需沿瓷砖的横向作往复扫描运动），只需瓷砖沿其纵向（长度）方向作送进运动便可喷印出所需装饰图案。图2-69所示为4×5＝20个喷头模块组成，每个喷头模块沿横向排列大量的喷嘴（如500～1000个），喷头模块之间有少量重叠，从而可避免喷绘盲区。

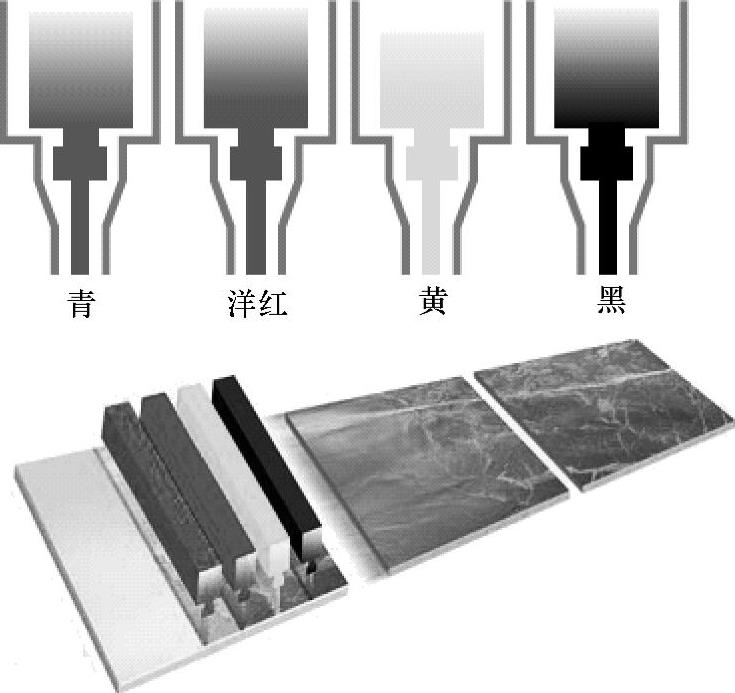

图2-67 CMYK色彩模式

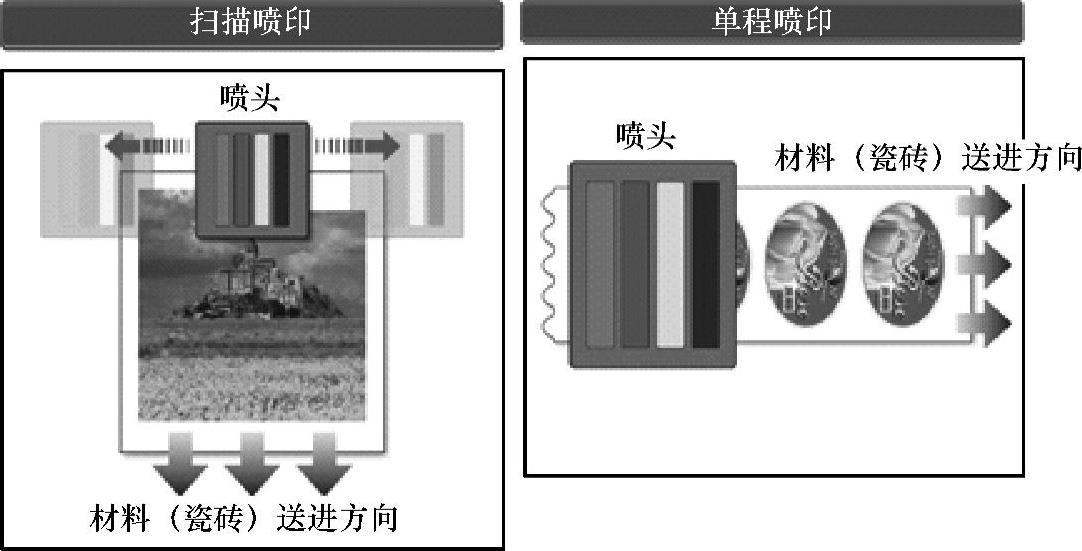

图2-68 扫描喷印与单程喷印

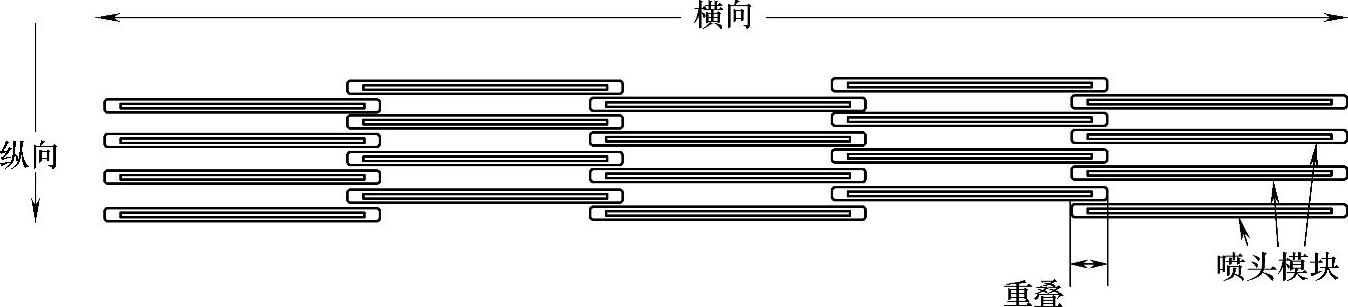

图2-69 20个喷头模块组成的喷头阵列

由于瓷砖喷绘机采用了数码喷墨印刷技术，因此具有生产效率高、适用面广、机械化与自动化程度高、墨水浪费少、污染小等优点，是瓷砖装饰图案印制的发展方向。
