构件展开与放样:概述与优化

【摘要】:但是,在一些构件的视图中,也有些线段并不反映实长,只有将这些线段先鉴别出实长和非实长,才能画出构件的展开图。这一过程就是构件的表面展开,简称展开。构件展开后构成的平面图形称为展开图。所以,不论构件的板料形状如何复杂,都可以采用不同的方法进行展开。

(一)构件的可展表面和不可展表面

1.构件的可展表面

把制成构件的表面全部或一部分表面形状,按其实际形状和大小若能全部平整地摊平在同一平面上,并且不发生撕裂或皱折,称为可展表面,可展表面相邻两素线应能构成一个平面。

可展表面的展开,主要有圆柱体(如圆管弯头、圆管三通等的展开)、锥体(如圆锥和方锥等的展开)、多面体(如工程上的各种多面体漏斗等)、异形体(如各种异径管件等)。圆柱体的展开如图15-1所示,正圆锥体的展开如图15-2所示,多面体的展开如图15-3所示,异径直交三通管展开如图15-4所示。


图15-1 圆柱体的展开


图15-2 正圆锥体的展开

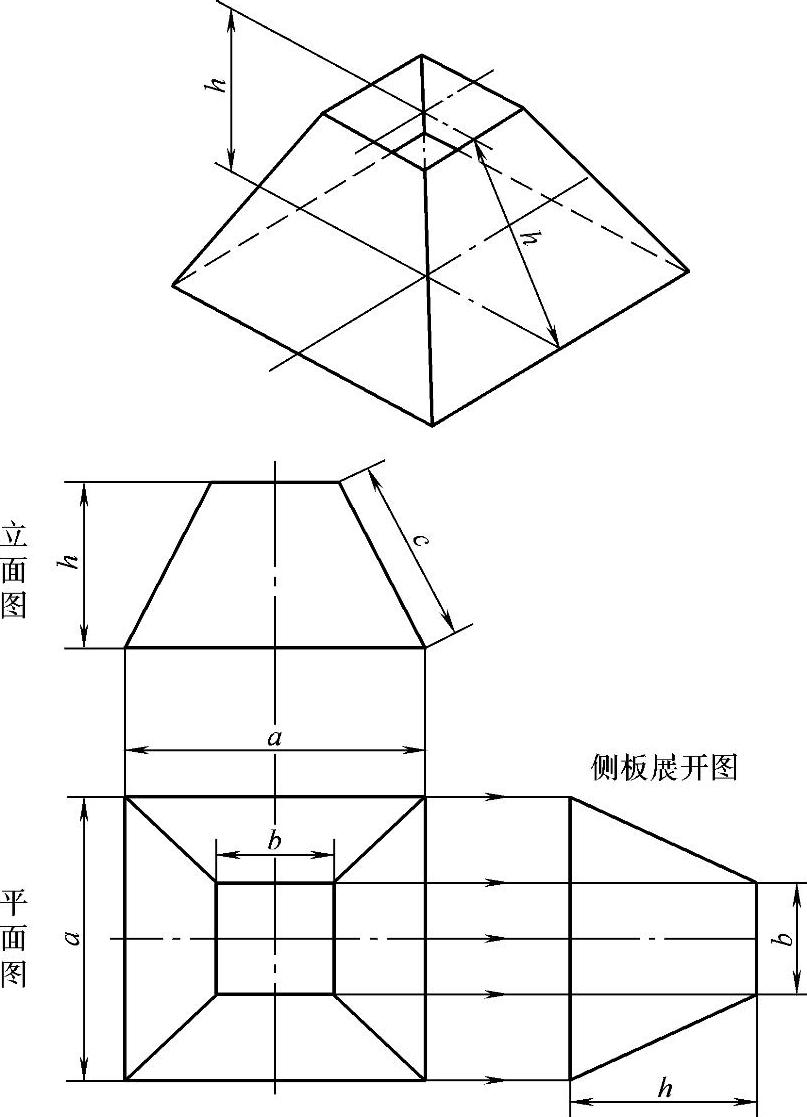

图15-3 多面体的展开

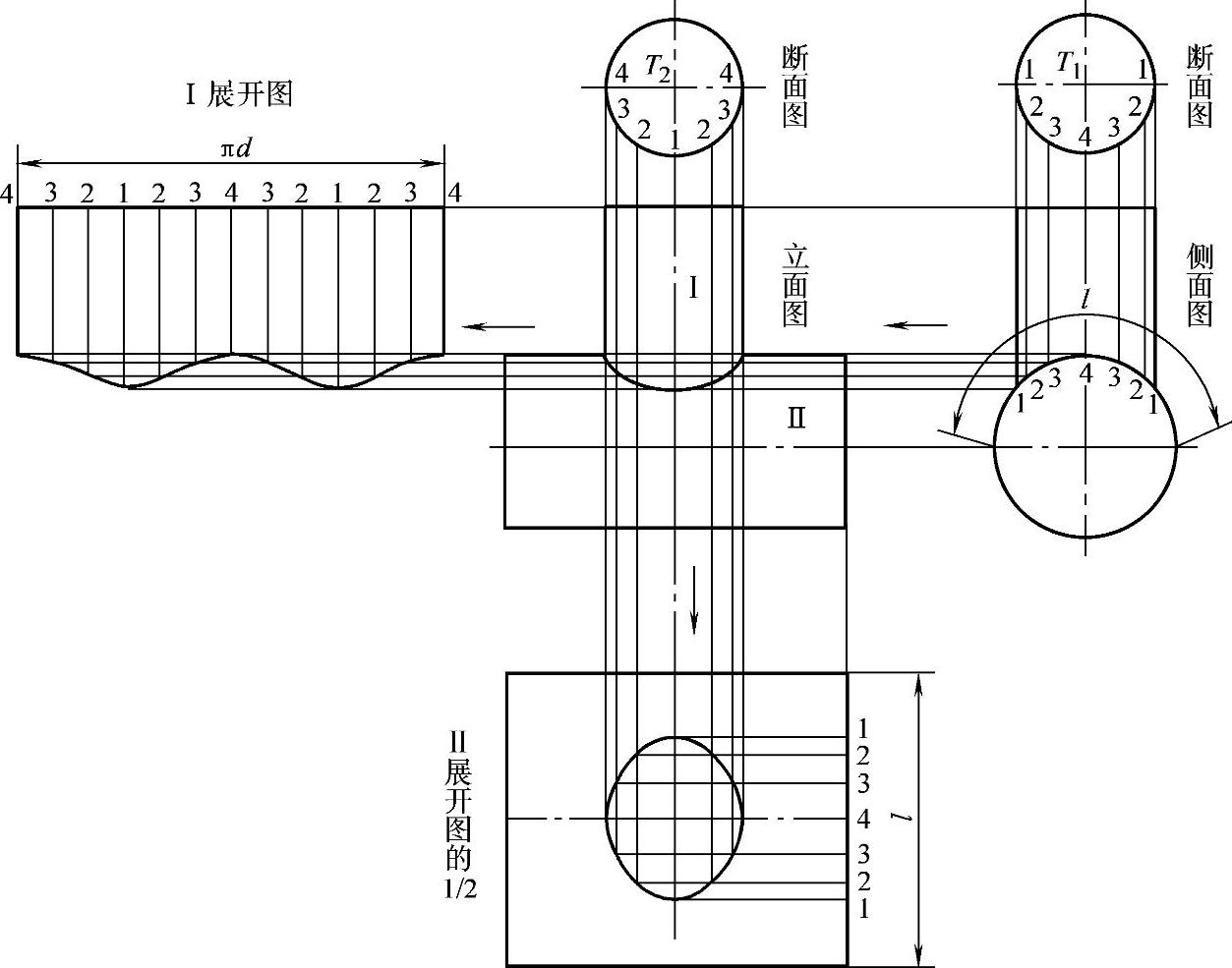

图15-4 异径直交三通管的展开

2.构件的不可展表面

如果构件的表面不能自然地、平整地展开摊平在一个平面上,这样的表面称为不可展表面。如圆球、圆环的表面和螺旋表面等都是不可展表面。但是,如果把不可展表面分割成很多的小块,把每一小块看作只在一个方向弯曲,而在另一方向则近似地看作为直线,这样即可以把不可展表面近似地展开。

(二)线段实长的鉴别和求实长的方法

在构件的展开图上,所有的轮廓线,棱线和辅助线等,都是与构件表面相对应部分的实长线。但是,在一些构件的视图中,也有些线段并不反映实长,只有将这些线段先鉴别出实长和非实长,才能画出构件的展开图。

1.线段实长的鉴别

(1)垂直线 在三视图中,垂直某一平面的直线,必然与另外两投影面平行。因此,该线在另外两投影面上的投影反映实长。

(2)平行线 当直线倾斜于两个投影面,而与另外一个投影面平行时,则该线与平行投影面的投影反映实长,在相倾斜的两平面的投影则较其实长短。

(3)一般位置线 倾斜于各个投影面的一般位置线,在各个投影面上的投影都不反映实长,并且都比实长短。

(4)平面曲线 平面曲线在视图中是否反映实长,由该曲线所在平面相对于投影面的位置决定。

当曲线位于平行面上,则在与它平行的投影面上的投影则反映实长,而在另外两个投影面上的投影,则为平行于投影轴线的积聚性直线。

当曲线位于垂直面上,则在其所垂直的投影面上的投影积聚成直线,而在另外两个投影面上的投影仍为曲线,但不反映实长。

曲线若位于一般位置平面上,则其三面投影均不反映实长。

2.母线与素线

构件的可展开体,是一条直线段以一定的倾斜角度,围绕固定的轴线旋转而形成的回转体的素线。

(1)母线 指在空间的运动轨迹是曲面的线段。

(2)素线 母线在曲面上的任一位置称为素线,即旋转体的经线。如,圆柱面上平行于圆柱轴线的直线;圆锥面上过圆锥顶点的直线;棱锥侧面上过棱锥顶点的直线等,都可以称为上述形体的素线。如图15-5a所示的AB线,图15-5b所示的CD线(C点与D连线为不可见素线,CD点连线为可见素线),图15-5c所示的EF线。

3.求实长的方法

求实长的方法很多,常用的方法主要有旋转法、直角三角形法和变换投影面法等三种。

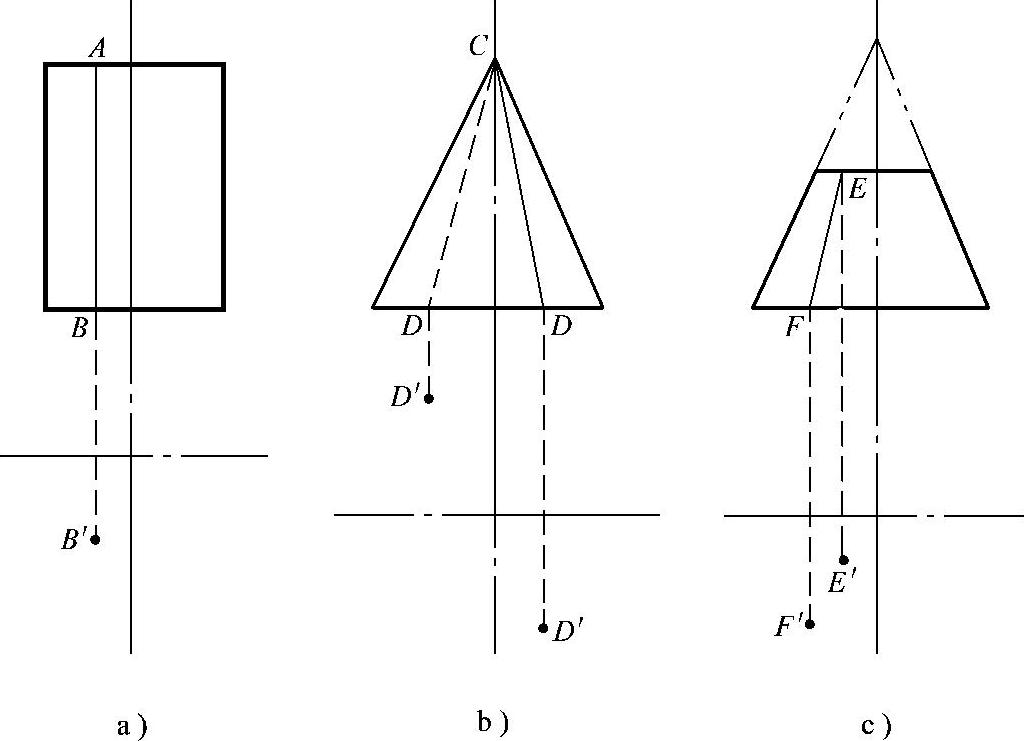

图15-5 素线示意图

(1)旋转法 用旋转法求实长时,把处于空间一般位置的直线段,绕一垂直于投影面的固定轴旋转并旋转成某投影面的平行线,则该线段在与之平行的投影面上的投影即为实长,如图15-6所示。

(2)直角三角形法 用直角三角形法求直线段的实长,既可以将图画在主视图内,也可以将图画在俯视图、侧视图内。具体作法如,求ab线(水平投影)的实长。以ab线为直角三角形的斜边,过a点作垂线,以ab线的正面投影为直角三角形的另一直角边,则其斜边为ab线的实长,如图15-7所示。

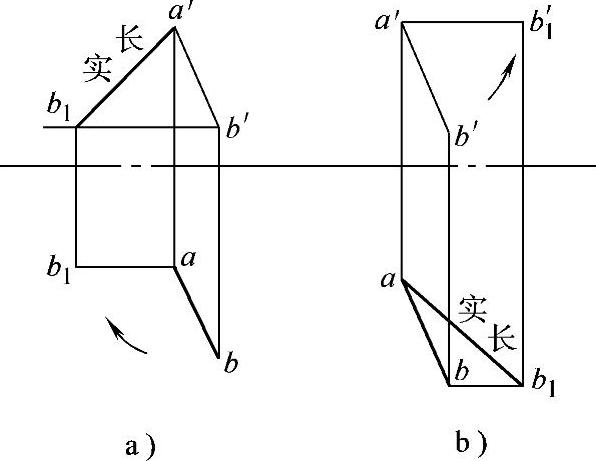

图15-6 旋转法求线段实长

a)旋转为正平线 b)旋转为水平线

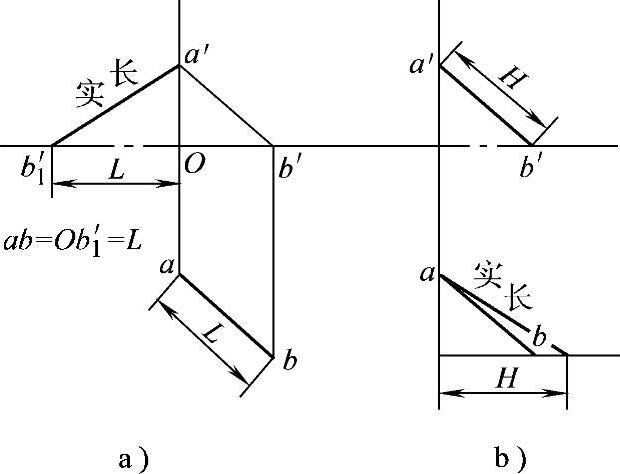

图15-7 直角三角形法求线段实长

a)用旋转法求线段实长 b)用三角形法求线段实长

(3)变换投影面法 由旋转法可知,当未知实长的直线段平行于投影面时,则该线段在投影面上的投影即是实长。所以,变换投影面法求实长就是根据线段投影这一规律,设法用新的投影面来代替原来的某一投影面,使新设的投影面与原空间直线段相平行,则称为辅助投影面。辅助投影面的选择,必须是直角坐标系。在辅助投影面上的投影称为辅助投影。这样,原空间直线段也就成了新的投影面上的平行线,则该线段在辅助投影面上的投影就是实长,如图15-8所示。

(三)构件展开的基本方法

所谓构件的展开,就是将由板料构成的构件表面形状,根据投影的原理,通过几何作图展开成平面图形的操作过程。这一过程就是构件的表面展开,简称展开。构件展开后构成的平面图形称为展开图。所以,不论构件的板料形状如何复杂,都可以采用不同的方法进行展开。常用的展开图画法有平行展开法、放射线展开法、三角形展开法、相贯体展开法以及不可展开曲面的近似展开法五种。

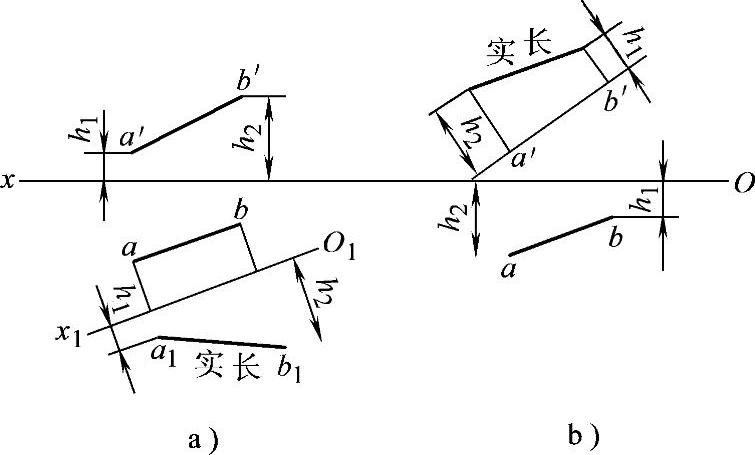

图15-8 变换投影面法求线段实长

a)垂直于水平面的辅助投影 b)水平面的辅助投影

1.平行线展开法

以斜口圆筒为例,说明平行线展开法的展开步骤:

1)作出斜圆筒的主视图和俯视图(见图15-9b、c)。

2)将俯视图圆周作12等分,如1、2、3、…、12(等分点越多越精确)。

3)通过各等分点分别向上引至主视图中心线的平行线,在圆筒的斜面上相交于1′、2′、3′、…、7′各点(第8′、9′、…、12′各点与1′、2′、3′、…、7′点重合)。

4)作展开图(见图15-9d中展开图E)。

①在主视图(见图15-9b)底部线的延长直线适当位置上,取其长度为俯视图(见图15-9dc)的圆周长,并将其12等分(见图15-9d展开图E),然后,分别在12等分点上向上作主视图延长线的垂线。

②将俯视图进行(见图15-9c)12等分。

③在俯视图(见图15-9c)的12等分点上,分别向图15-9b的斜面作垂线(其中8′点于6′点重合;9′点与5′点重合;10′点与4′点重合;11′点与3′点重合;12′点与2′点重合)。

④在主视图(见图15-9b)斜面的12个等分点上,分别作与底部直线延长线的平行线,并与底部直线延长线垂直,分别相交于1″、2″、3″、…、12″、1″点。

⑤用圆滑曲线连接(见图15-9b)1″、2″、3″、…、12″、1″各点,就完成了该斜口圆筒展开图的作图工作。

斜口圆筒的平行线展开法如图15-9所示。

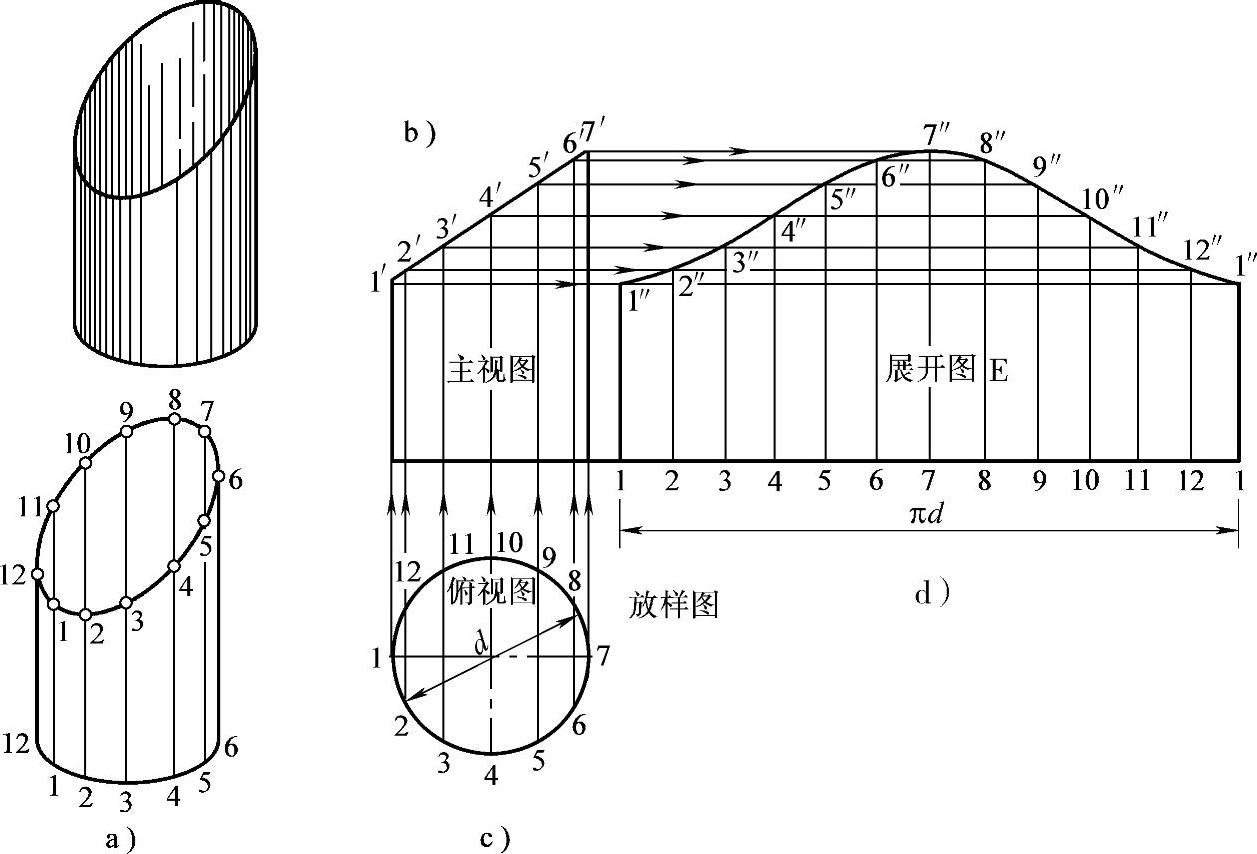

图15-9 斜口圆筒的平行线展开法

a)斜口圆筒 b)主视图 c)俯视图 d)展开图

2.放射线展开法

放射线展开法主要用于锥体类构件的展开,现以正圆锥(见图15-10a)的展开为例,介绍正圆锥体用放射线法作展开图。该圆锥体的展开图(见图5-10d)是一个扇形,其扇形的半径是主视图上的斜边长,而扇形的弧长等于俯视上的圆周长。放射线展开法的具体展开步骤如下:

1)先用锥底直径d和锥高h作出正圆锥体的主视图(见图15-10c)和俯视图(见图15-10b)。

2)将正圆锥体底部圆周(见图15-10b)作12等分。

3)在主视图(见图15-10b)以圆锥的顶点O′为圆心,以O′—1′或O′—7′长为半径画圆弧,以俯视图(见图15-10b)12等分的各弧弧长(978-7-111-49589-5-Part02-135.jpg978-7-111-49589-5-Part02-136.jpg978-7-111-49589-5-Part02-137.jpg、…、978-7-111-49589-5-Part02-138.jpg978-7-111-49589-5-Part02-139.jpg),分别等于主视图(见图15-10c)12等分的各弧(978-7-111-49589-5-Part02-140.jpg978-7-111-49589-5-Part02-141.jpg978-7-111-49589-5-Part02-142.jpg、…、978-7-111-49589-5-Part02-143.jpg978-7-111-49589-5-Part02-144.jpg)弧长,即展开图(见图15-10c)的弧长等于俯视图(见图3-10b)圆锥底部的圆周长,展开图中各放射线既是锥面上各素线的展开,同时又是加工成形的素线。因此必须在放样图中画出。正圆锥体的放射线展开如图15-10所示。

3.三角形展开法

凡是用平行线展开法、放射线展开法不能展开的构件,采用三角形展开法几乎都能进行展开,所以,三角形展开法的应用非常广泛。

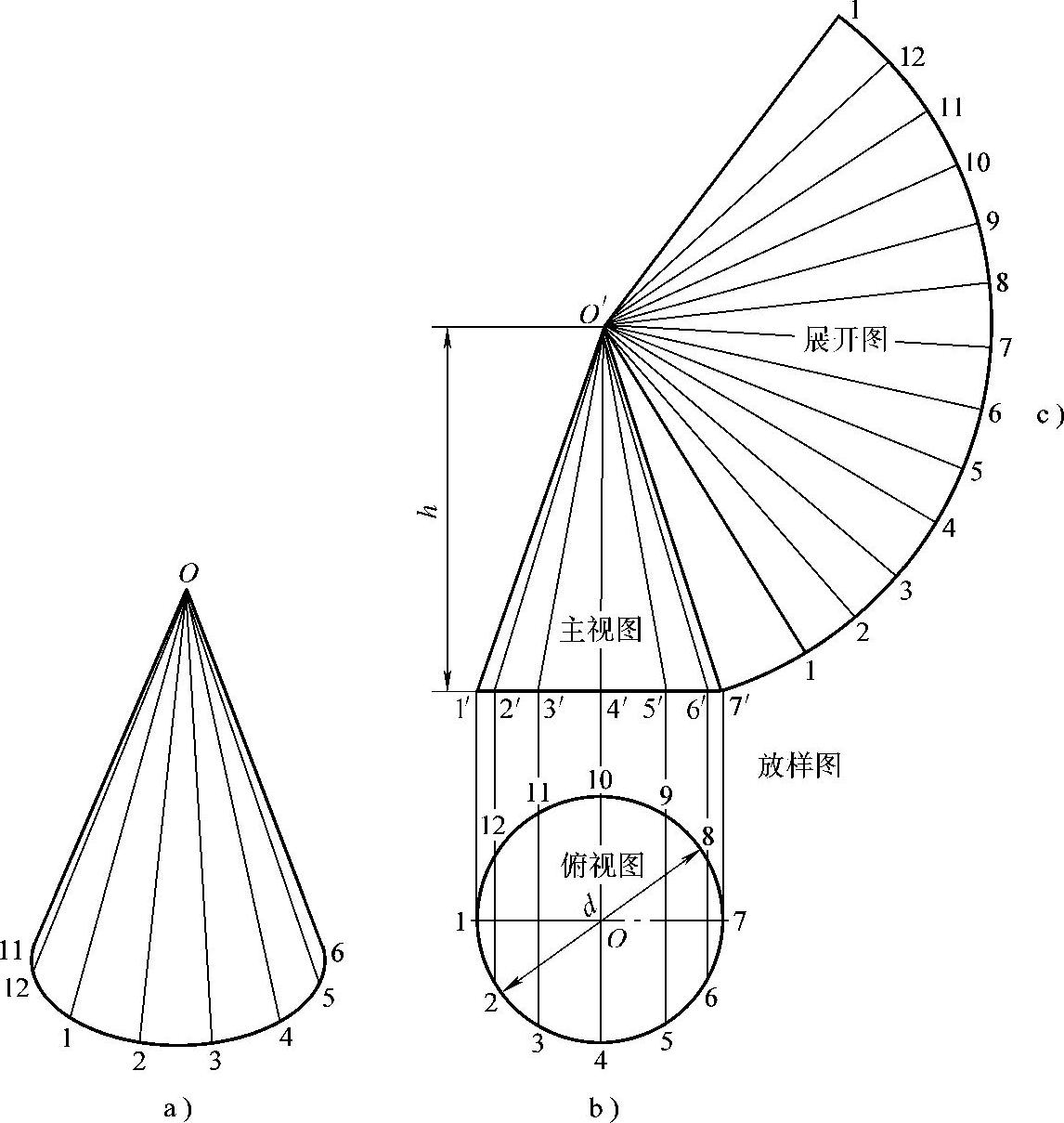

图15-10 正圆锥体的放射线展开

a)正圆锥体 b)主视图和俯视图 c)展开图

三角形展开法时,首先是求出三角形3条边的实长,才能作出构件的展开图。用三角形展开法求实长,有直角三角形法和直角梯形法等两种方法。若构件的中心(轴)线与水平投影面相互垂直时,则采用直角三角形法展开;若构件的中心(轴)线与水平投影面相互倾斜时,采用直角梯形形法展开。现以等腰梯形为例,说明直角三角形展开法的步骤:

1)在图15-11中,分别画出主视图a、俯视图b,并分别在图中标出1、2、3、4各点。

2)在1—2点的水平延长线上,以3点为圆心,以a图中的1—3点长为半径画圆弧交于3—4点的延长线上于1点;在3—4点的延长线上,以1点为圆心,取a图中1—2点长,连线2—3点,从而求得等腰梯形的实长1—3和2—3。

3)按图15-11b俯视图数字标注,依次作三角形123和三角形243,共四组即成等腰梯形的展开图。等腰梯形直角三角形展开如图15-11所示。

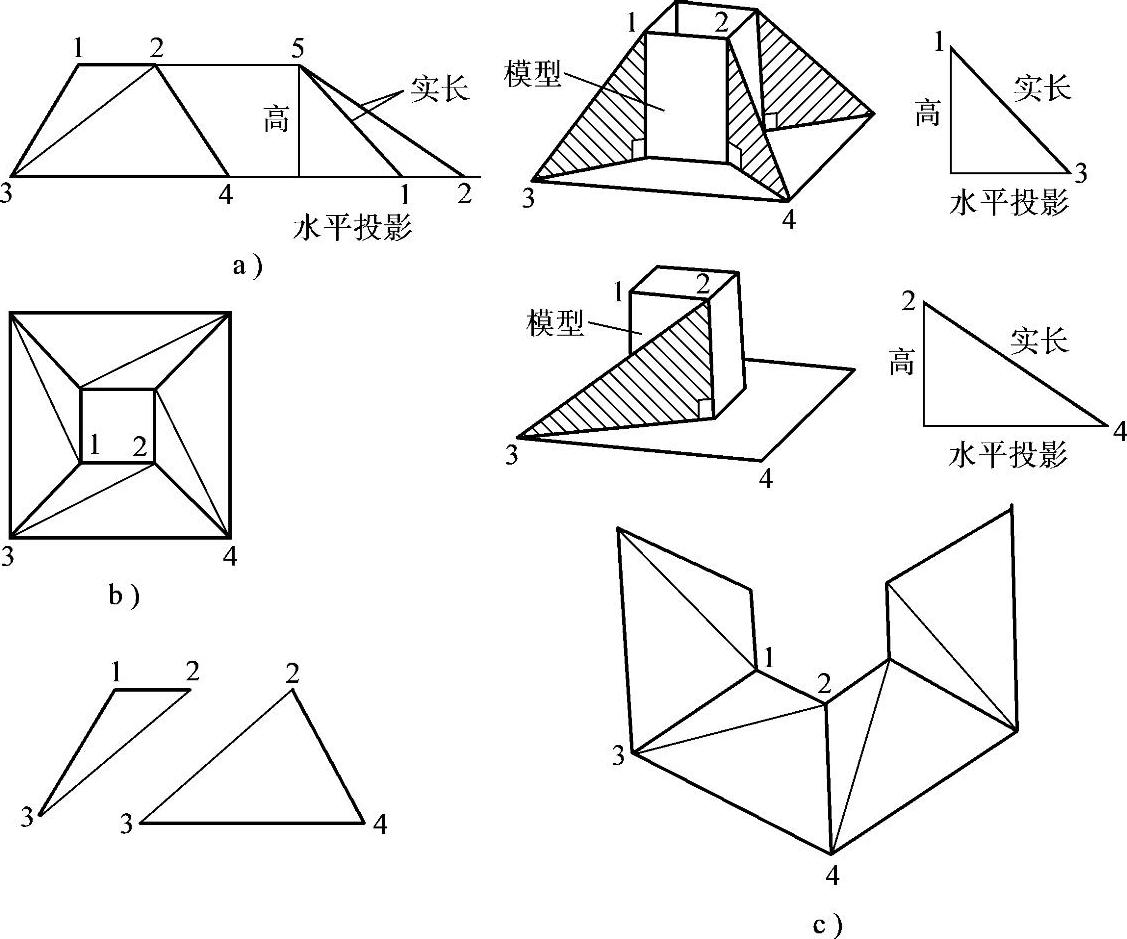

图15-11 等腰梯形直角三角形展开

a)主视图 b)俯视图 c)展开图

(四)构件展开时板厚的处理

构件的板厚本身都有一定的厚度,钣金工俗称为里皮(构件的内表面)、外皮(构件的外表面)和板厚中心(中性面)。在实际工作中,构件在展开时必须考虑厚度问题,如果厚度处理不当,就会造成构件的外形尺寸不准,质量不高,甚至是废品。

因此,在进行构件的展开和制作时,应该根据具体情况,确定采用里皮,外皮或按板厚中心去进行放样、展开和下料,解决这个问题的过程就是板厚处理。下面以几个典型构件为例说明在展开时对板厚处理的方法。

1.厚壁圆筒展开时板厚的处理

在厚壁圆筒展开时,假定其板厚的中心层与中性面是重合的,下料时的展开长度应等于按中径展开的长度。构件的外径和内径在展开过程中,不起任何作用,如图15-12所示。

2.90°内角的方管展开时板厚的处理

这种构件在制作时,只在90°角处发生急剧折弯里皮在长度上变化不大,而中心层与外皮却发生很大的长度变化。如果该90°内角的方管在工作时是用里口尺寸,则展开放样时,只画出里皮尺寸即可,中心层和外皮尺寸不起作用。90°内角的方管展开时板厚的处理,如图15-13所示。

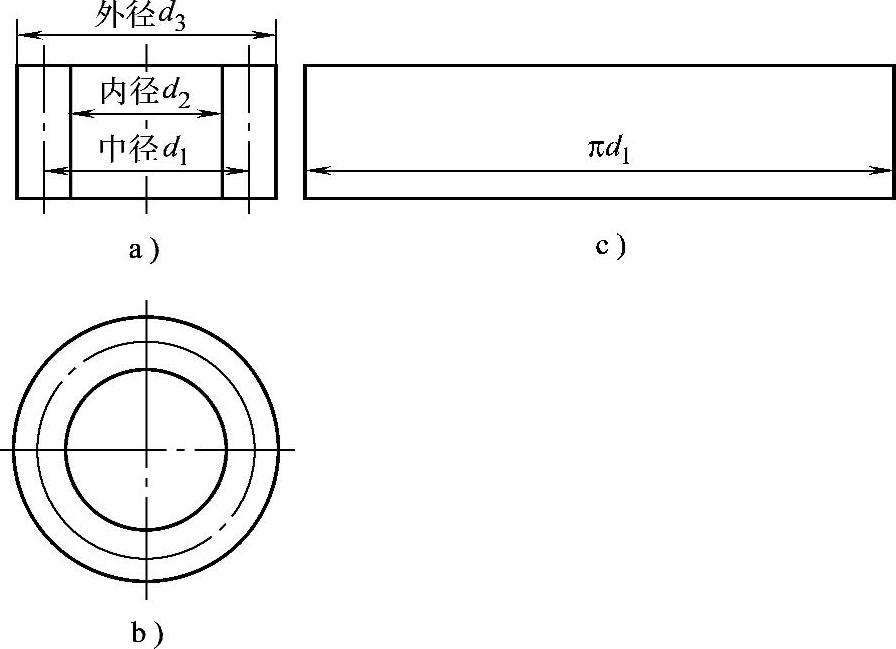

图15-12 圆筒展开时板厚的处理

a)主视图 b)俯视图 c)展开图

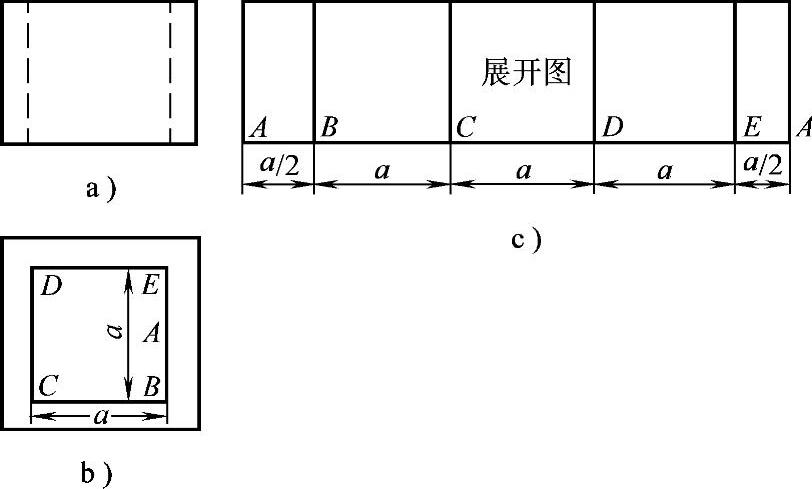

图15-13 90°内角的方管展开时板厚的处理

a)主视图 b)俯视图 c)展开图

3.等径圆管90°弯头展开时板厚处理

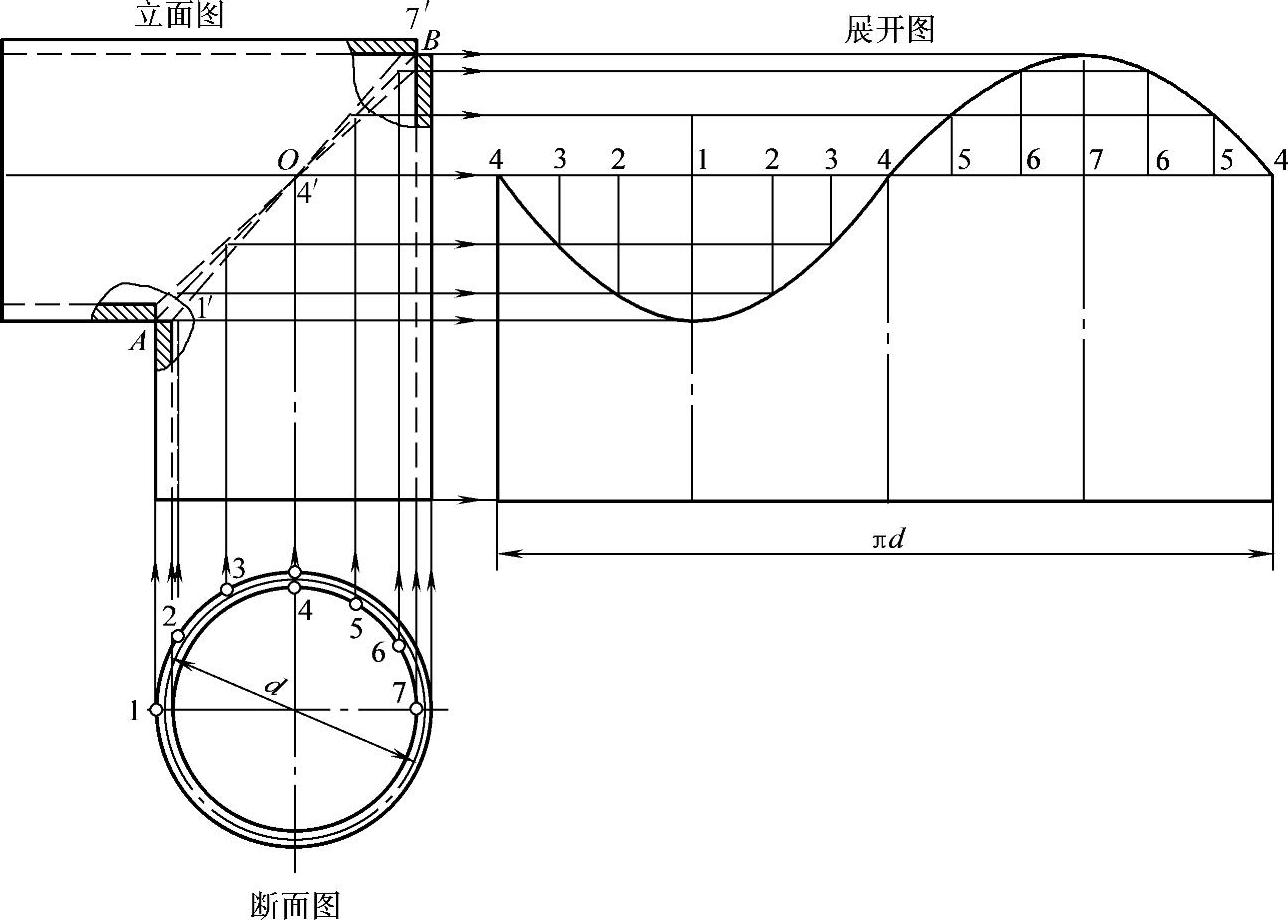

图15-14为等径圆管90°弯头展开时板厚的处理图。该弯头筒体在制作时,两个筒体斜面的接口没有开坡口,所以,里侧圆管外皮在图15-14的A点接触,坡口在里;中间的O点在圆管的中径接触;外侧圆管里皮在B处接触,坡口在外。通过以上分析,圆筒的展开高度,A处以圆筒外皮高度为准(即断面图上的等分点1′、2′、3′画在外皮上,因为它们离A点最近),O处以圆筒的板中心层的高度为准(即等分点4′),B处以圆筒的里皮高度为准(即断面图上的等分点5、6、7画在里皮上,因为它们离B点最近),下料展开长度按筒体中径展开长度。

4.展开件板厚处理的一般原则

1)管件展开长度的确定。凡管件断面为折线形时,一律以板的里皮伸直长度为准;凡管件断面为曲线形时,一律以板厚中心层展开长度为准。


图15-14 等径圆管90°弯头展开时板厚的处理

2)相交的零件不论开坡口与否,其放样图高度和展开图高度,一律以接触部位的尺寸为准。例如,里皮接触则以里皮尺寸为准;中心层接触则以中心层尺寸为准;外皮接触则以外皮为准。

3)在画侧面为倾斜零件的放样图与展开图时,其高度一律以板厚中心层的高度为准。

4)同一构件的各组成零件的接口部分不开坡口时,有的地方是里皮接触、有的地方是中心层接触,有的地方是外皮接触。但是,在画放样图(断面图)时要考虑板厚处理,要把相应的接触点画出来,展开图上各处的高度也相应地取各接触部位尺寸。
