搅拌桩的布置形式及其影响因素

2025-09-29 理论教育版权反馈

【摘要】：搅拌桩的布置形式关系到加固效果和工程量的大小，取决于工程地质条件、工程目的、上部结构的荷载要求以及施工工艺和设备。一般渡槽、桥梁的独立基础、设备基础、构筑物基础以及用来防治滑坡的抗滑桩，承受大面积地面荷载等常采用柱状布桩形式。

搅拌桩的布置形式关系到加固效果和工程量的大小，取决于工程地质条件、工程目的、上部结构的荷载要求以及施工工艺和设备。搅拌桩一般采用柱状、壁状、格栅状和块状四种布桩形式，见图13-21。

pagenumber_ebook=336,pagenumber_book=328

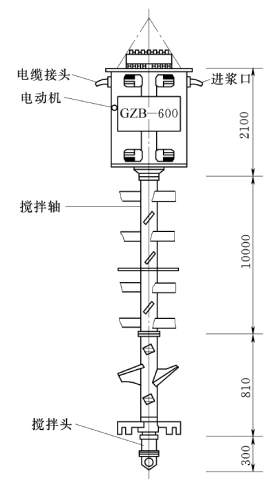

图13-20　GZB—600 型深层搅拌机

1.柱状

在所要加固的地基范围之内，每间隔一定的间距打设一根搅拌桩，即成为柱状加固形式。适用于加固区表面和桩端土质较好的局部饱和软弱夹层。在深厚的饱和软土地区，对基底压力和结构刚度相对均匀的较大的点式建筑，采用柱状加固形式并适当增大桩长、放大桩距，可以减小群桩效应。一般渡槽、桥梁的独立基础、设备基础、构筑物基础以及用来防治滑坡的抗滑桩，承受大面积地面荷载等常采用柱状布桩形式。

2.壁状和格栅状

将相邻搅拌部分重叠搭接即成为壁状或格栅状布桩形式。一般适用于深基坑开挖时软土边坡的围护结构，可防止边坡坍塌和岸壁滑动。对在深厚软土地区或土层分布不均匀的场地，上部结构的长宽比或长高比大，刚度小，易产生不均匀沉降的涵管、倒虹吸管等水工建筑物，采用格栅式加固形式使搅拌桩在地下空间形成一个封闭整体，可提高整体刚度，增强抵抗不均匀沉降的能力。(https://www.chuimin.cn)

pagenumber_ebook=336,pagenumber_book=328

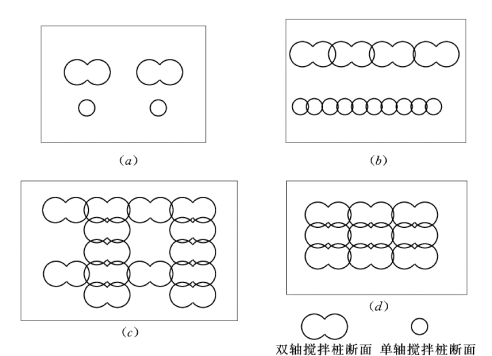

图13-21　深层搅拌桩的加固形式

（a）柱状；（b）壁状；（c）格栅状；（d）块状

3.块状

将纵横两个方向相邻的搅拌桩全部重叠搭接即成块状布桩形式，它适用于上部结构单位面积荷载大，不均匀沉降要求较为严格的结构物（如水闸、泵房）的地基处理；另外在软土地区开挖深基坑时，为防止坑底隆起和封底，也可以采用块状布桩形式。

当用于防渗时，可以将相邻的搅拌桩重叠搭接，形成防渗墙，具有较高的防渗性能。
