显示部件的特点及优点
【摘要】：显示部件是指能够显示各种电子产品工作状态的部件，是实现人机交互不可缺少的一种部件。在电子产品的实际应用中，随产品型号和性能的不同，显示屏和驱动电路中使用的元器件也不相同，下面就以常见的数码管显示屏、CRT（显像管）显示屏、LCD（液晶）显示屏以及LED显示屏及其驱动电路为例来介绍一下显示部件的结构和功能特点。图5-19 各种显示部件的实物外形及内部结构提示说明数码管是一种半导体发光器件，其基本单元是发光二极管。
显示部件是指能够显示各种电子产品工作状态的部件，是实现人机交互不可缺少的一种部件。
图解演示
如图5-19所示，显示部件主要是由显示屏和相应的驱动电路组成的，随产品型号和性能的不同，驱动电路也不相同。在电子产品的实际应用中，随产品型号和性能的不同，显示屏和驱动电路中使用的元器件也不相同，下面就以常见的数码管显示屏、CRT（显像管）显示屏、LCD（液晶）显示屏以及LED（发光二极管）显示屏及其驱动电路为例来介绍一下显示部件的结构和功能特点。

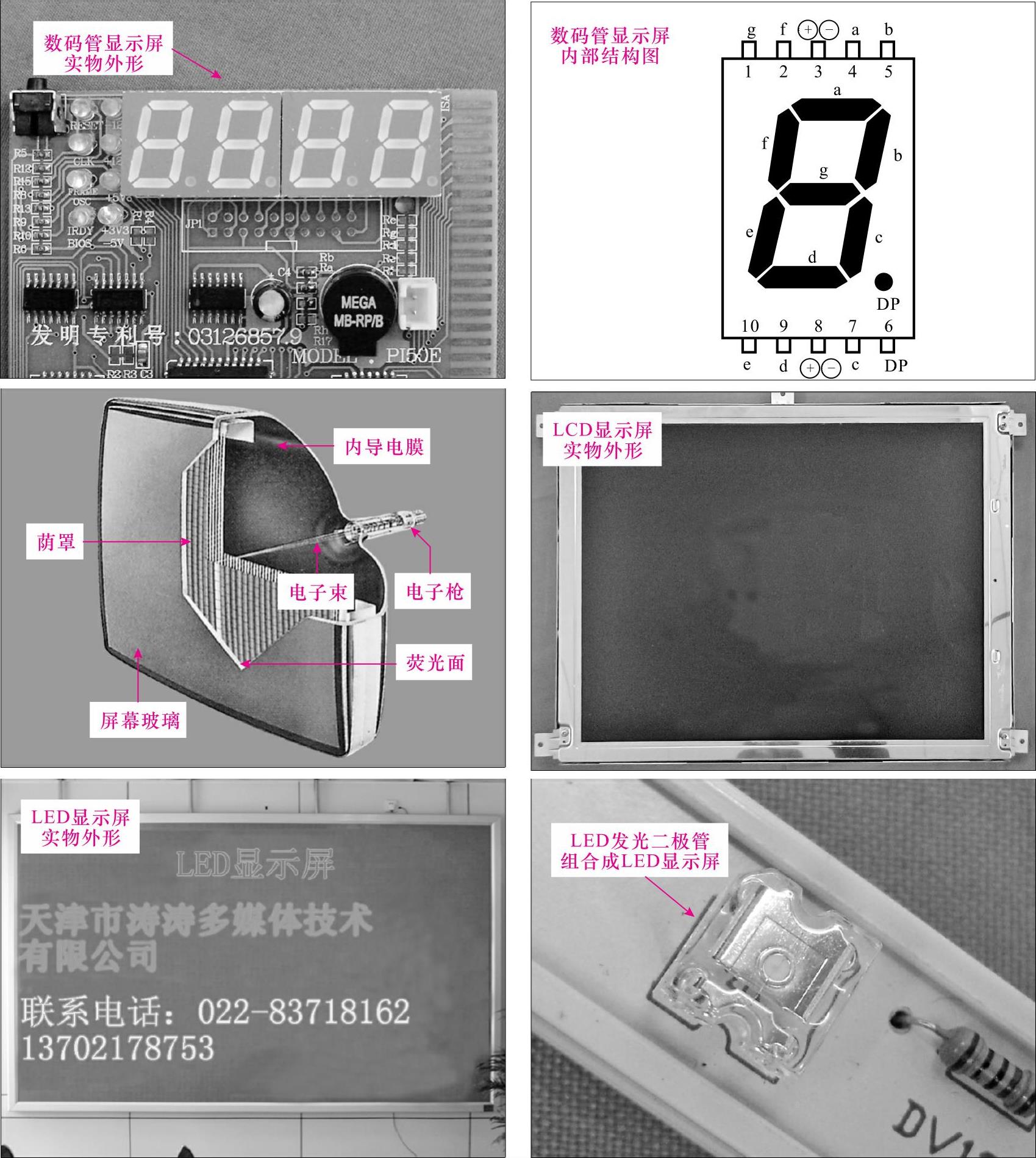

图5-19 各种显示部件的实物外形及内部结构
提示说明(https://www.chuimin.cn)
数码管是一种半导体发光器件，其基本单元是发光二极管。其按段数分
为7段数码管和8段数码管，8段数码管比7段数码管多一个发光二极管单元（多一个小数点显示DP）；按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。
CRT显示屏也是比较常见的一种显示设备，经常用于彩色电视机和显示器中作为显示器件。
LCD显示屏具有体积小、重量轻、耗电小、清晰度也越来越高等优点，是目前应用比较广泛的一种显示器件。
LED即发光二极管，是一种半导体固体发光器件，它是利用固体半导体芯片作为发光材料，当两端加上正向电压时，半导体中的载流子发生复合，引起光子发射而产生光的。
