接口电路的识读方法优化：如何识别接口电路？
【摘要】：同时，接口也是家用产品中故障率较高的部位，所以在检修前，首先要了解接口电路的识读方法。在对接口电路识图时，首先应了解该接口的特点，然后根据电路中重要元器件的特点，顺信号流程，对电路进行分析并完成其识读。该电路有3.3V和5V两种直流电压，当触摸板被控制时，接口电路接收来自触摸板上的电容传感器和集成电路的控制信号，并将其送入触摸板管理芯片中，对触摸板控制信号进行识别、编码。图3-41 典型笔记本电脑触摸板接口电路
接口电路是家用产品中进行数据输入、输出的重要元件，通过它可以实现家用产品之间的数据传输与转换。同时，接口也是家用产品中故障率较高的部位，所以在检修前，首先要了解接口电路的识读方法。
在对接口电路识图时，首先应了解该接口的特点，然后根据电路中重要元器件的特点，顺信号流程，对电路进行分析并完成其识读。
图解演示

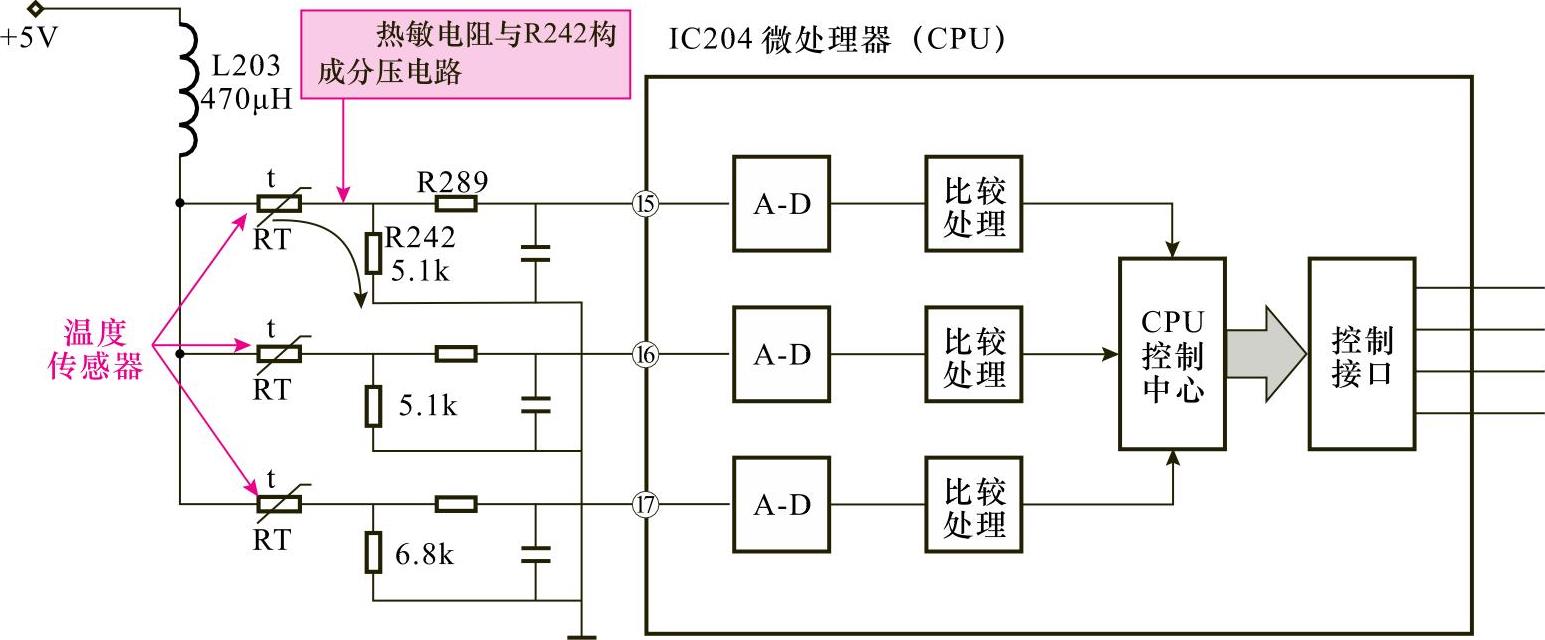

室外机的温度传感器接口电路如图3-40所示。在室外机的温度传感器接口电路中，微处理器的⒂、⒃、⒄外部是温度传感器的信号输入端。热敏电阻与接口电路中的电阻构成分压电路，温度变化会引起热敏电阻阻值的变化，电阻值的变化会引起分压电路分压点电压的变化。送入微处理器中的是电压值，也就是说该温度的变化量由接口电路变成了电压的变化量，在CPU中经A-D变换器盒运算处理电路的处理，使这些数据成为微处理器控制的依据，如果温度出现异常，则微处理器会实施保护停机。
图3-40 温度传感器接口电路(https://www.chuimin.cn)
图解演示
典型笔记本电脑触摸板接口电路如图3-41所示。该电路有3.3V和5V两种直流电压，当触摸板被控制时，接口电路接收来自触摸板上的电容传感器和集成电路的控制信号，并将其送入触摸板管理芯片中，对触摸板控制信号进行识别、编码。
图3-41 典型笔记本电脑触摸板接口电路
