光敏二极管的特点是当受到光照射时，二极管的反向阻抗会随之变化（随着光照射的增强，反向阻抗会由大到小），利用这一特性，我们可以判断出光敏二极管的好坏。

图解演示

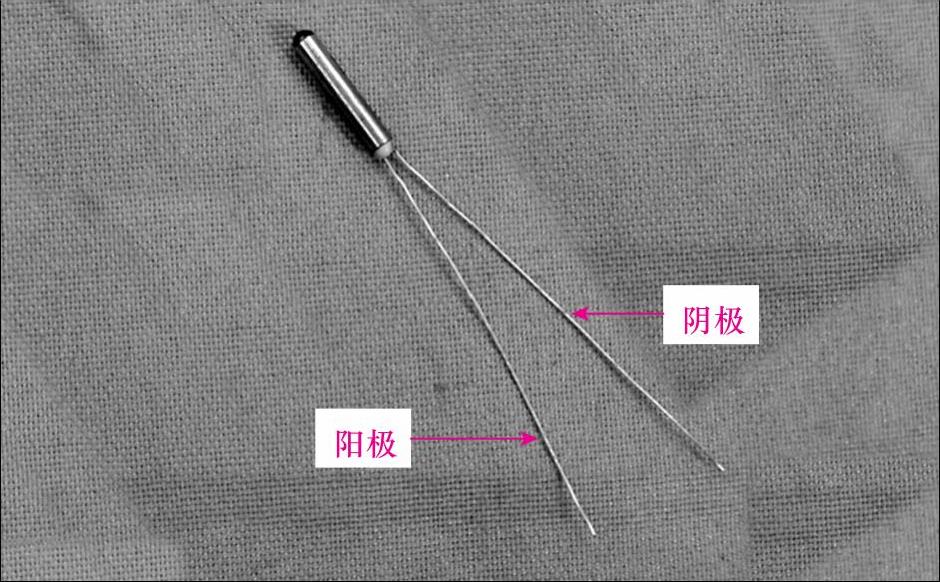

图4-39所示为光敏二极管的实物外形，检测光敏二极管时，通常需要先辨认二极管引脚的阳极和阴极。有些光敏二极管的阳极引脚较粗，阴极引脚较细。

图4-39 待测光敏二极管的实物外形

图解演示

将万用表旋至电阻档，量程调整为“×1k”档，并进行欧姆调零。将万用表黑表笔搭在光敏二极管阳极引脚，红表笔搭在二极管阴极引脚。观察万用表显示读数，将所测得的正向阻值记为R₁，其电阻值为32kΩ，如图4-40所示。

图4-40 检测光敏二极管的正向阻值

调换表笔，将黑表笔搭在光敏二极管阴极引脚，红表笔搭在光敏二极管阳极引脚，将所测得反向阻值记为R₂，其电阻值为无穷大。

图解演示

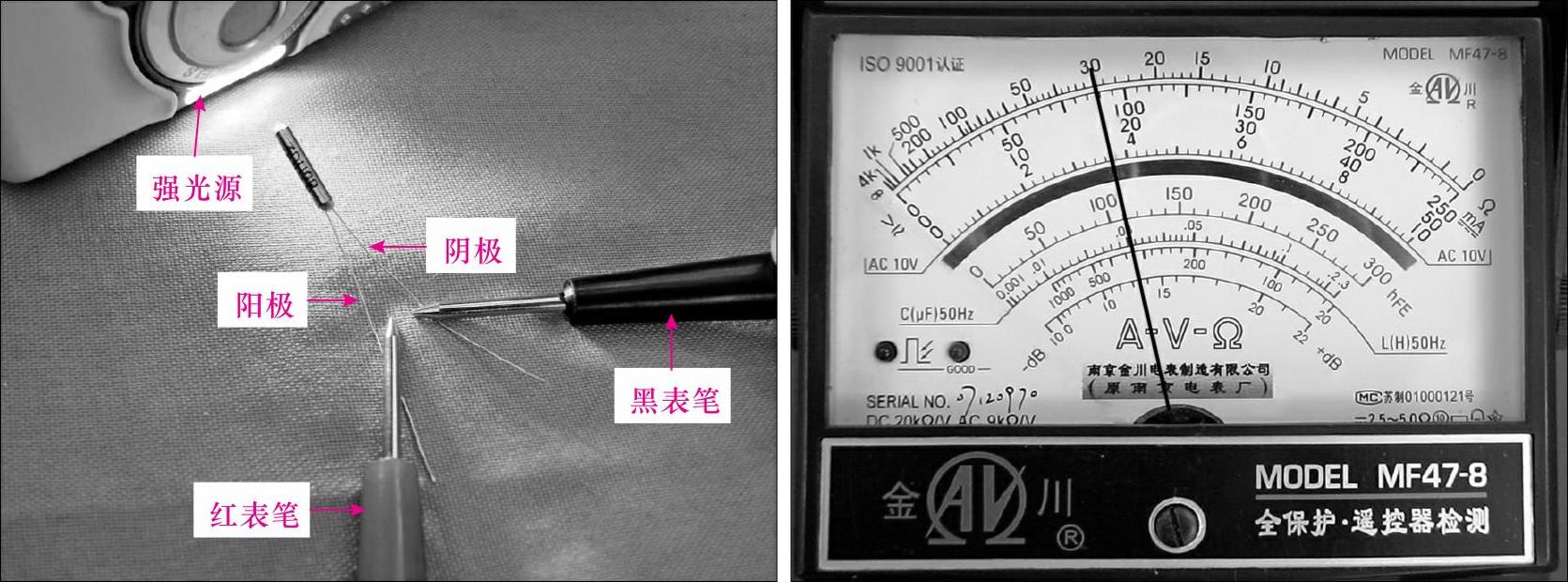

使用手电筒照射光敏二极管顶端的窗口，使光敏二极管所受到的光照增强，再次测量光敏二极管的正向阻值。观察万用表显示读数，将所测得的正向阻值记为R₃，其电阻值为5kΩ左右，如图4-41所示。

图解演示(https://www.chuimin.cn)

调换表笔，继续检测光敏二极管在光照条件下的反向阻值。观察万用表显示读数，将所测得的反向阻值记为R₄，其电阻值为30kΩ左右，如图4-42所示。

图4-41 测量光敏二极管在强光照射下的正向阻值

图4-42 测量光敏二极管在强光照射下的反向阻值

提示说明

判断光敏二极管的好坏：

1）若光敏二极管在正常环境下，其正向阻值R₁有一固定值，而反向阻值R₂为无穷大，则说明该光敏二极管良好。

2）若光敏二极管在强光照射下，其正向阻值R₃变小，反向阻值R₄减小并接近与R₁，且R₄电阻值小于R₂而又大于R₃，则可判断该光敏二极管正常；

3）若正向阻值R₁和反向电阻R₂都趋于无穷大，则光敏二极管存在断路故障；

4）若R₁和R₂数值都很小或趋于0，则可以断定该光敏二极管已被击穿；

5）当光敏二极管受光照后，正反向电阻变化越大，可以断定该光敏二极管的灵敏度越高。
