对于普通二极管的检测可利用二极管的单相导电性，分别检测正反向阻值。

图解演示

首先如图4-32所示，根据二极管标识区分待测二极管引脚的阴阳极。之后，将指针万用表量程调整至“×1k”电阻档，并进行零欧姆调整。

图4-32 区分待测二极管引脚的阴阳极，并对万用表进行零欧姆调整

图解演示

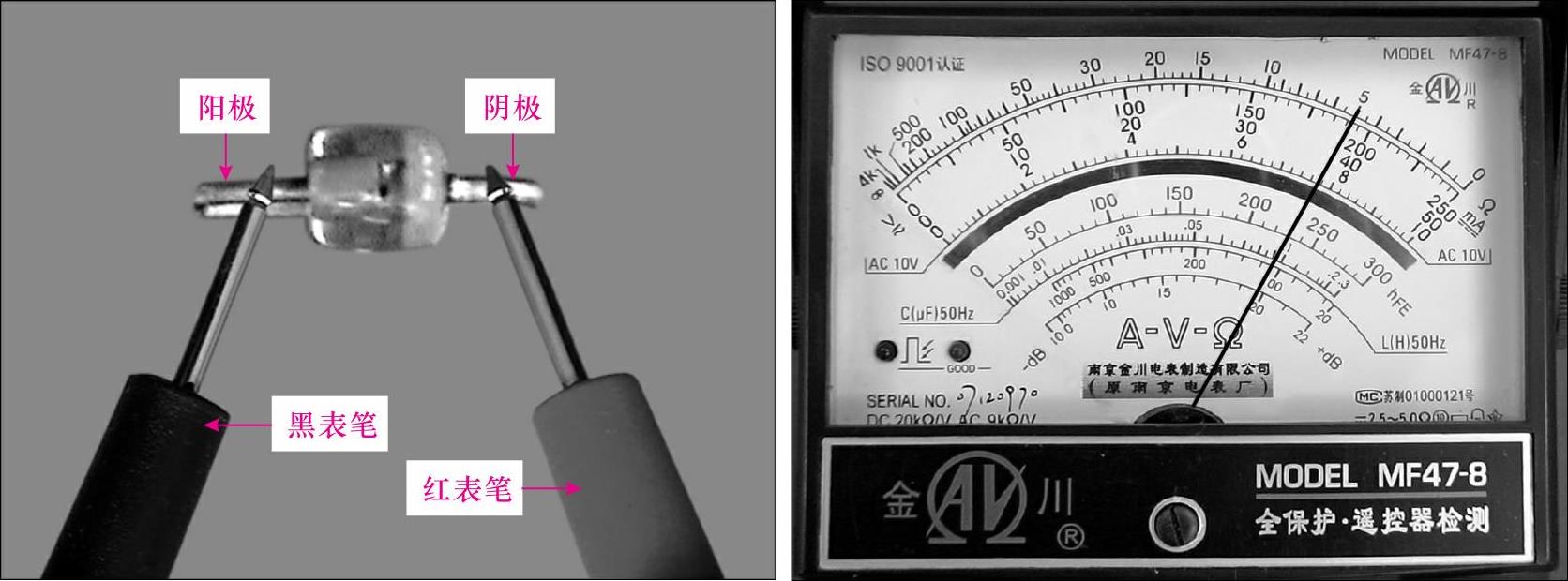

将万用表的红表笔搭在二极管阴极引脚上，黑表笔搭在二极管阳极引脚上，测得二极管的正向阻值并记为R₁，其电阻值约为5kΩ，如图4-33所示。

图4-33 检测二极管的正向阻值

图解演示(https://www.chuimin.cn)

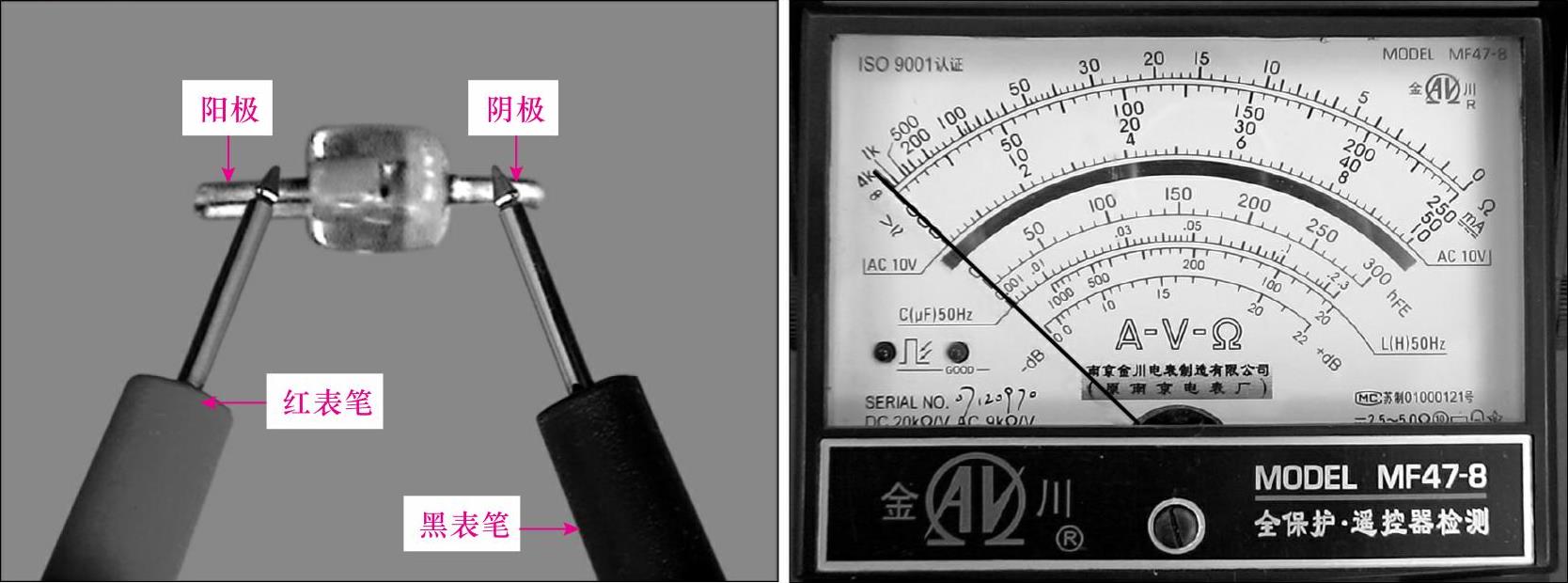

调换表笔，将黑表笔搭在二极管阴极引脚上，红表笔搭在二极管阳极引脚上，此时，测得二极管的反向阻值并记为R₂，其电阻值趋于无穷大，如图4-34所示。

图4-34 检测二极管的反向阻值

提示说明

在对二极管进行检测时，可通过其正向导通，反向截止的特性进行判断：

1）若正向阻值R₁有一固定电阻值，而反向阻值R₂趋于无穷大，则可判定二极管良好；

2）若正向阻值R₁和反向阻值R₂均趋于无穷大，则二极管存在断路故障；

3）若正向阻值R₁和反向阻值R₂电阻值均很小，则二极管已被击穿短路；

4）若正向阻值R₁和反向阻值R₂电阻值相近，则说明二极管失去单向导电性或单向导电性不良。
