松下KX-FP82CN传真机，在接受或复印时，出现记录纸卡纸现象的故障分析与检修。

（1）传真机拆卸的基本方法

拆卸过程同实训任务一。

（2）传真机安装操作

安装过程同实训任务一。

（3）松下KX-FP82CN传真机，在接受或复印时，出现记录纸卡纸现象的故障分析与检修

故障原因与排除：

传真机的记录纸卡纸故障一般是由于热敏打印机的色带薄膜有问题导致。如果色带薄膜转动到头后不能继续转动会造成记录纸卡纸。而且，如果色带薄膜发生变形，也会导致记录纸传输不流畅。

打开传真机前盖板，按动机器侧面的锁扣将上盖板扳开，如图8-25所示。

盖上机盖，开机重试，观察故障是否仍然存在。若存在，则再次将传真机的机盖打开，取出被卡的记录纸和色带薄膜。

然后，仔细检查色带薄膜，观察是否已变形或已转动到头。检查后分析发现薄膜由于使用时间过长而失效，从而导致记录纸被卡住，造成传真机不能正常传输。

更换新的薄膜后，装机重试，传真机恢复正常，故障排除。

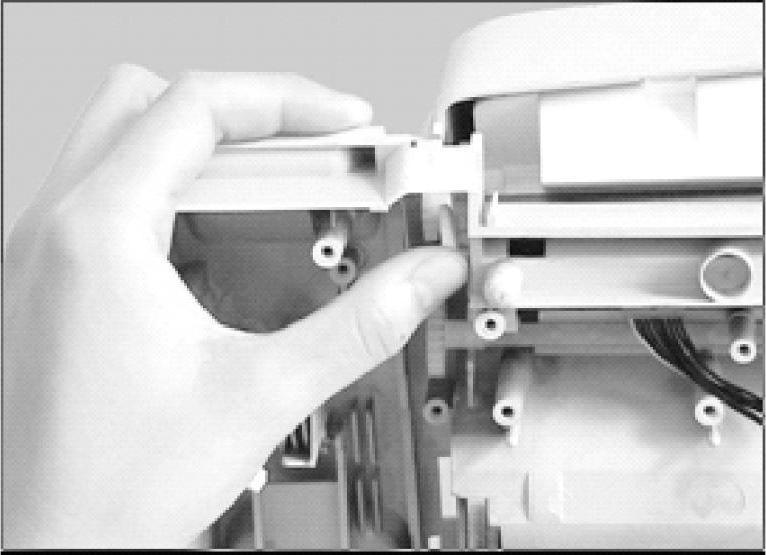

图8-25 打开传真机前盖板

（4）其他机型的故障分析与检修

1）SUNTECHSTFAX188传真机，经常出现以下现象：(https://www.chuimin.cn)

①按“FINE”键约5s，待发出5次鸣叫后按“START”键时，不自检。

②开机后按“START”键不启动。

③收发传真时，按“START”键，被呼叫用户听不到信号声（9600bit/s），不走纸；发送时户发出信号（9600bit/s）后，按“START”键无响应。

故障原因与排除：由于无现成图样资料，且出现的问题较多，这给维修工作带来一定困难。根据以往维修经验，可从以下3方面入手：

①检查整机的装配质量，有无插件开路、接触不良、元器件虚焊等现象。

②观察机内各元器件有无过热、冒烟、被烧坏现象。

③检测直流输出电压是否正常。

经仔细检查，发现该电路板焊接牢固，可靠，装配质量良好，无烧坏的元器件。检查机内电源工作状态，根据已知元器件的供电电压要求推算电源供电要求。如：74系列TTL电路芯片需供+5V电压等。用万用表测试，发现主板上有±5V、-12V、±24V等供电电压，但无+12V供电电压。断掉电源，测量主板的+12V电压端的对地电阻R₁₁为90Ω，显然不是因短路引起无+12V供电电压。拆开机盖，直接用万用表测开关电源的直流电压输出，仍无+12V供电电压。仔细检查后，发现滤波电容C₂₄（2200μF/16V）上的印制电路板铜箔断裂，使得+12V电压开路而无直流输出电压。同时加热电容C₂₄两脚焊点，待焊锡熔化后使C₂₄电容紧贴于印制电路板上，焊好后，重新开机运行，故障排除。

2）OF-17传真机复印副件重叠印刷、切纸距离短。

故障原因与排除：拆下机盖，仔细检查，发现脉冲电动机组件传动部分的第一从动轮轴根部因长期使用磨损导致断裂。因该类传真机系日本生产，脉冲电动机组件等配件在市面上难于选购，且价格昂贵。根据脉冲电动机组件的传动部分主要由塑料部件组成的特点。采用胶粘剂粘接，并在断裂处内插钢钉以增加强度。待胶粘剂粘接24h充分凝固后，重新装机开机运行，故障排除。

（5）常见小故障排除方法

常见小故障排除方法见表8-1。

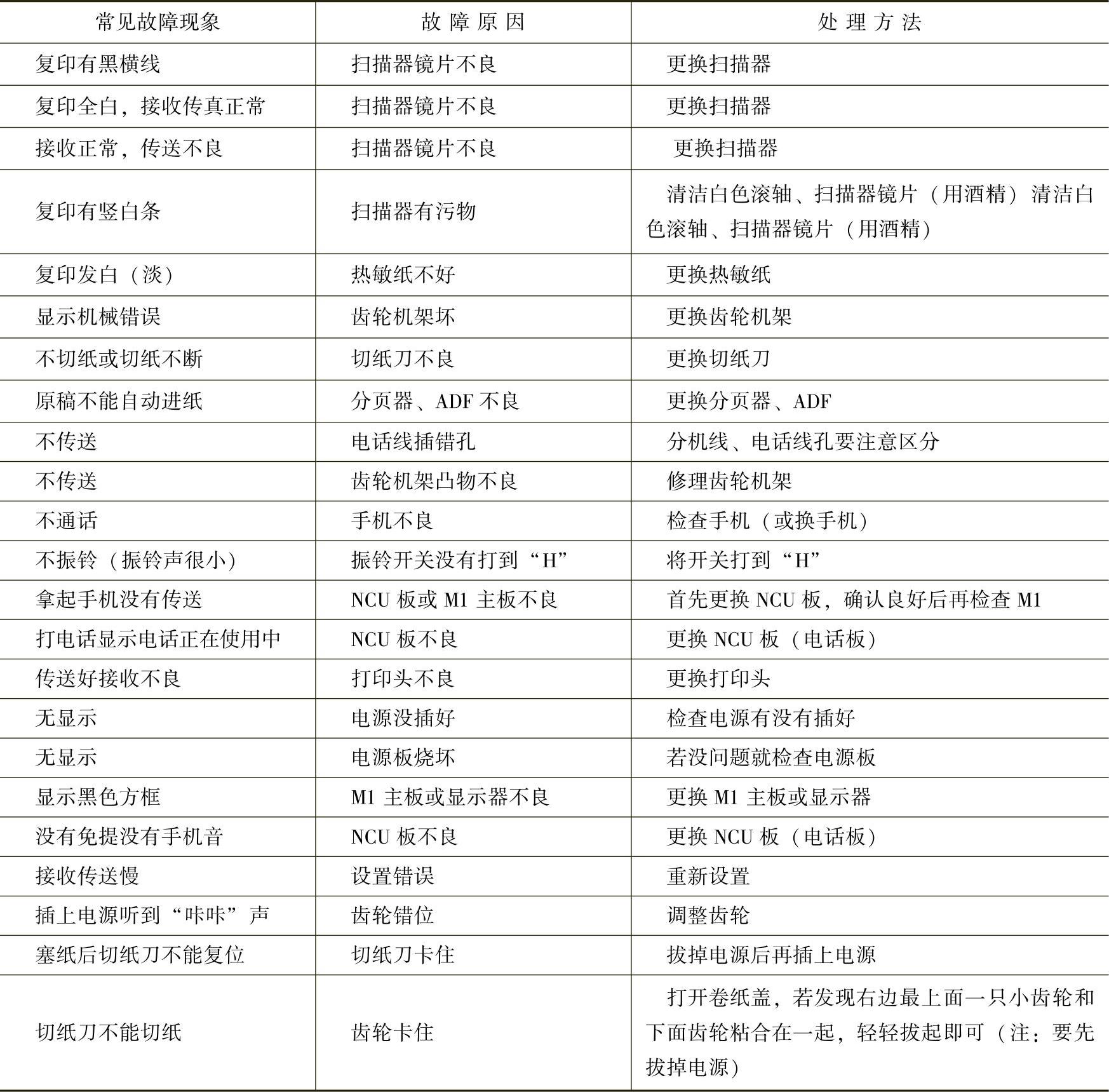

表8-1 常见小故障排除方法
