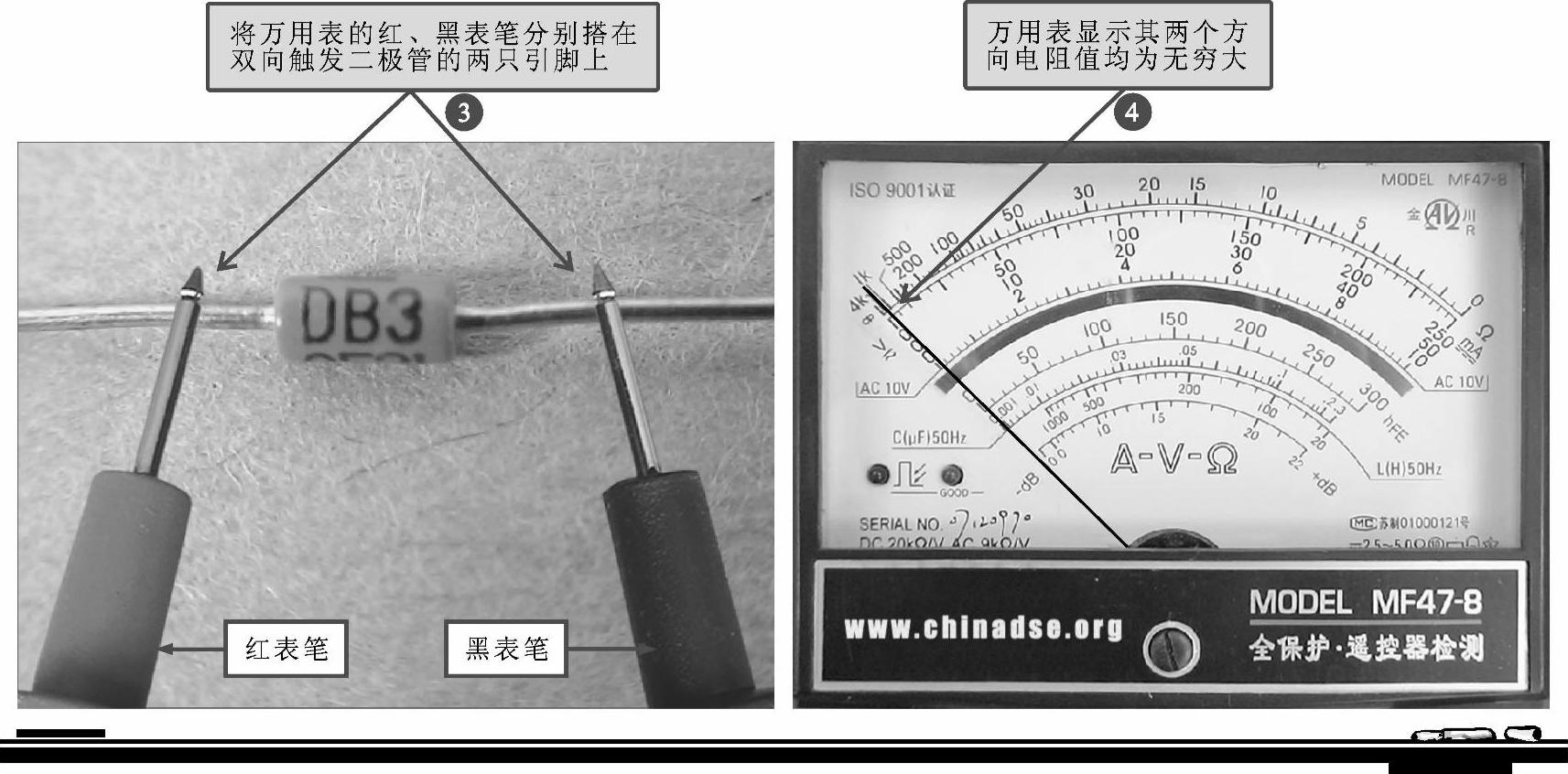

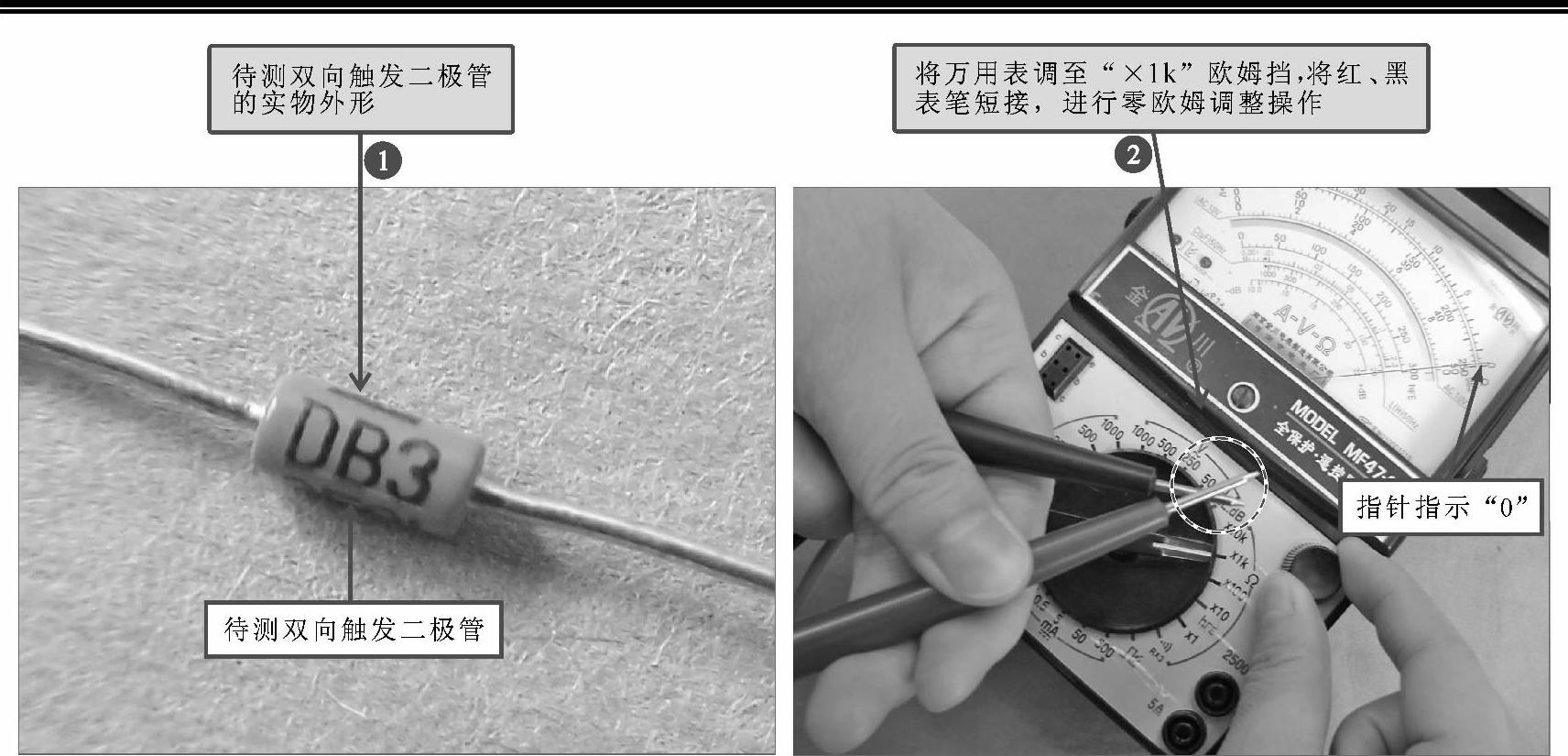

用万用表的欧姆挡检测双向触发二极管好坏,一般不需要区分引脚极性,直接用万用表测量不同向的电阻值即可。双向触发二极管的检测方法,如图3-6所示。
图3-6 双向触发二极管的检测方法
图3-6 双向触发二极管的检测方法(续)
【资料】
双向触发二极管正反向电阻值都很大,而万用表所有电阻挡的内压均不足以使其导通,因此实际检测时,其正反向电阻值都接近无穷大。一般可将其置于一定电路关系中,通过检测电压值进行判断。若正反向电阻值都很小或为0,可以断定该双向触发二极管已损坏。
提问
请问安装在电路板上的二极管的检测方法与我们上面训练的方法相同吗?
回答
检测安装在电路板上的二极管属于在路检测,检测的方法与我们上面训练的方法相同,但由于在路的原因,二极管处于某种电路关系中,因此很容易受外围元器件的影响,导致测量的结果有所不同。
因此,一般若怀疑电路板上的二极管异常时,可首先在路检测一下,当发现测试结果明显异常时,再将其从电路板上取下,开路再次测量,进一步确定其是否正常。
当然,使用数字万用表的二极管挡,在路检测二极管时基本不受外围元器件影响,正常情况下,正向导通电压为一个固定值;反向为无穷大,否则说明二极管损坏,如图3-7所示。该方法不失为目前来说最简单、易操作的测试方法。
图3-7 数字万用表二极管挡在路检测二极管
