晶闸管的触发能力是晶闸管重要的特性之一，也是影响晶闸管性能的重要因素。对晶闸管触发能力的检测也可使用万用表完成。下面分别以单向晶闸管和双向晶闸管为例进行实际的检测操作训练。

1.单向晶闸管触发能力的检测方法

检测单向晶闸管的触发能力时需要为其提供触发条件，一般可用万用表进行检测，即可作为检测仪表，又可利用内电压为晶闸管提供触发条件。图3-15为检测单向晶闸管触发能力的示意图。

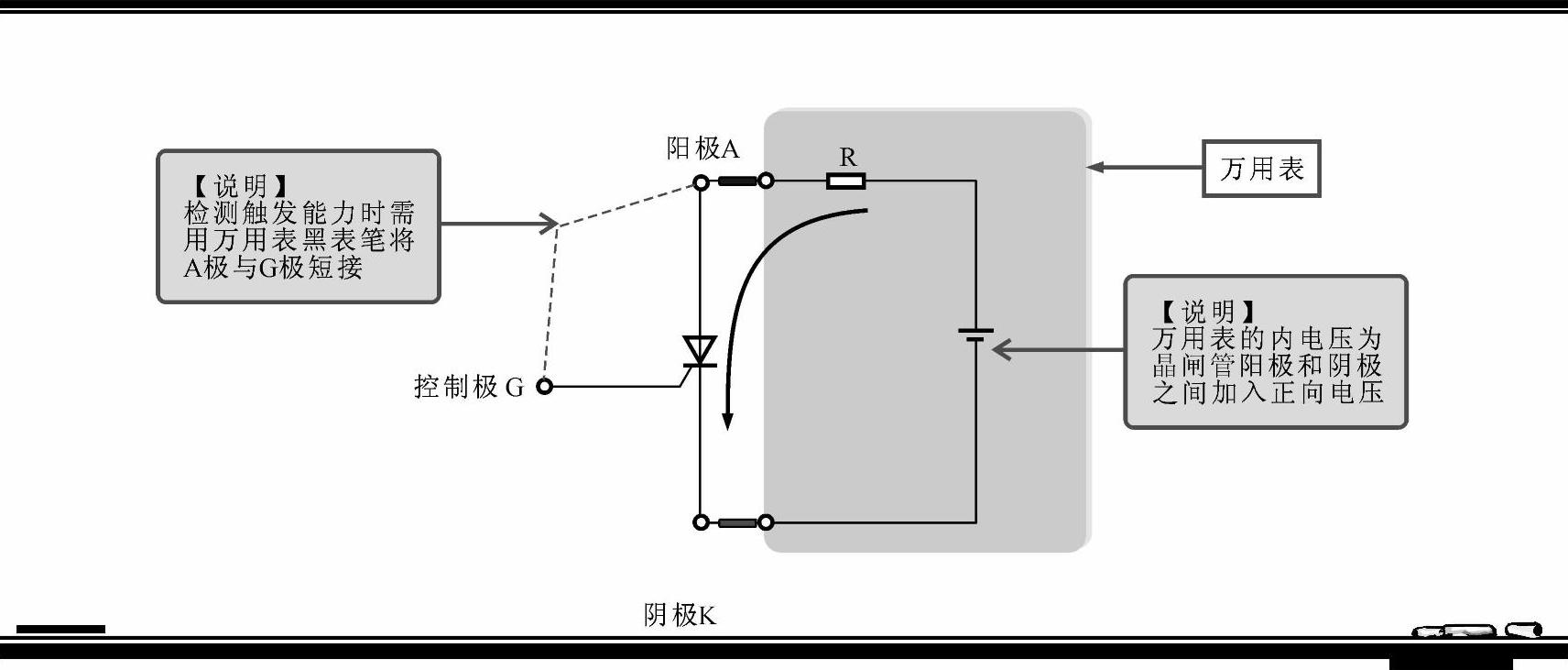

图3-15 检测单向晶闸管触发能力的示意图

单向晶闸管触发能力的检测方法如图3-16所示。

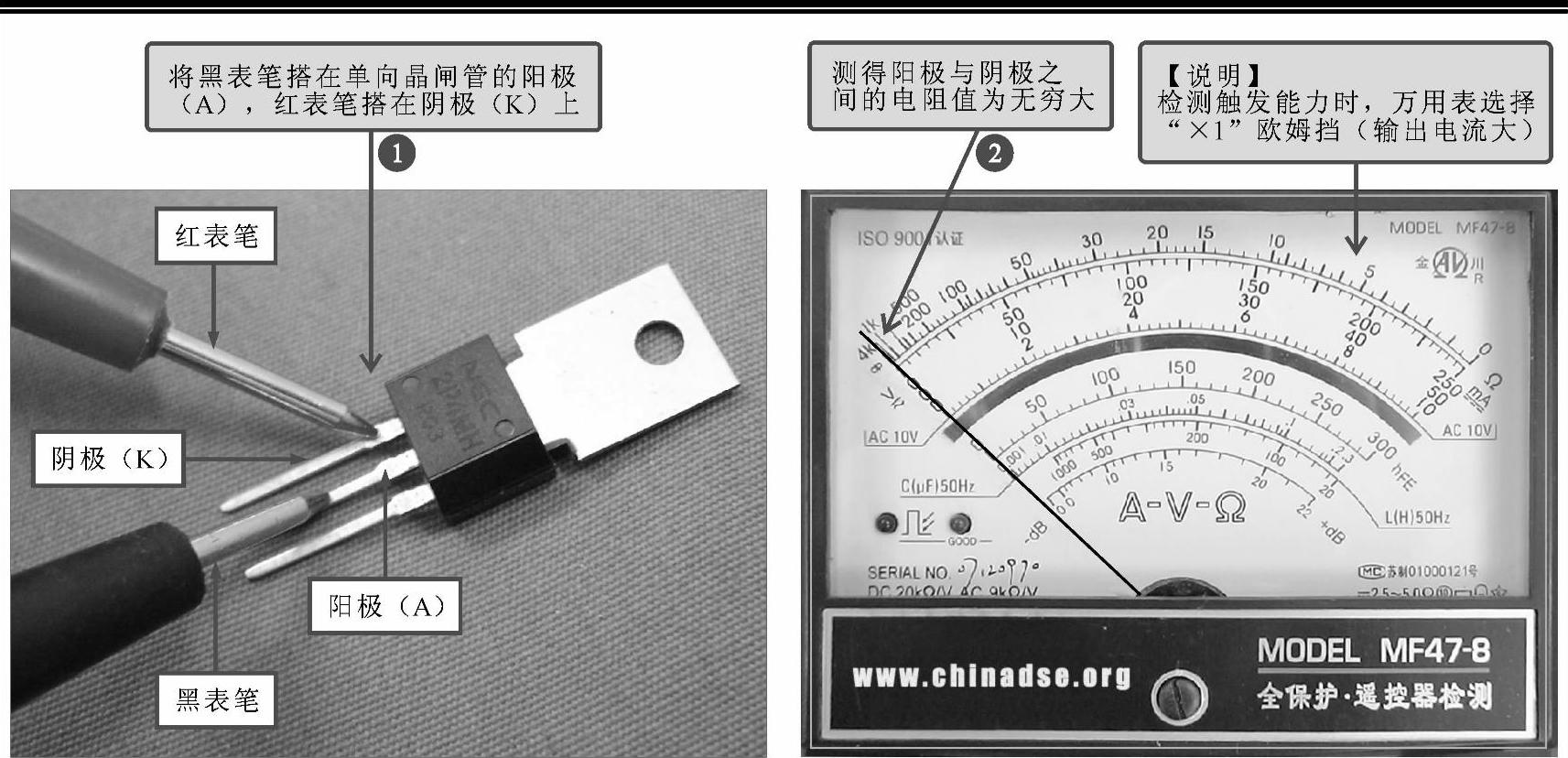

图3-16 单向晶闸管触发能力的检测方法

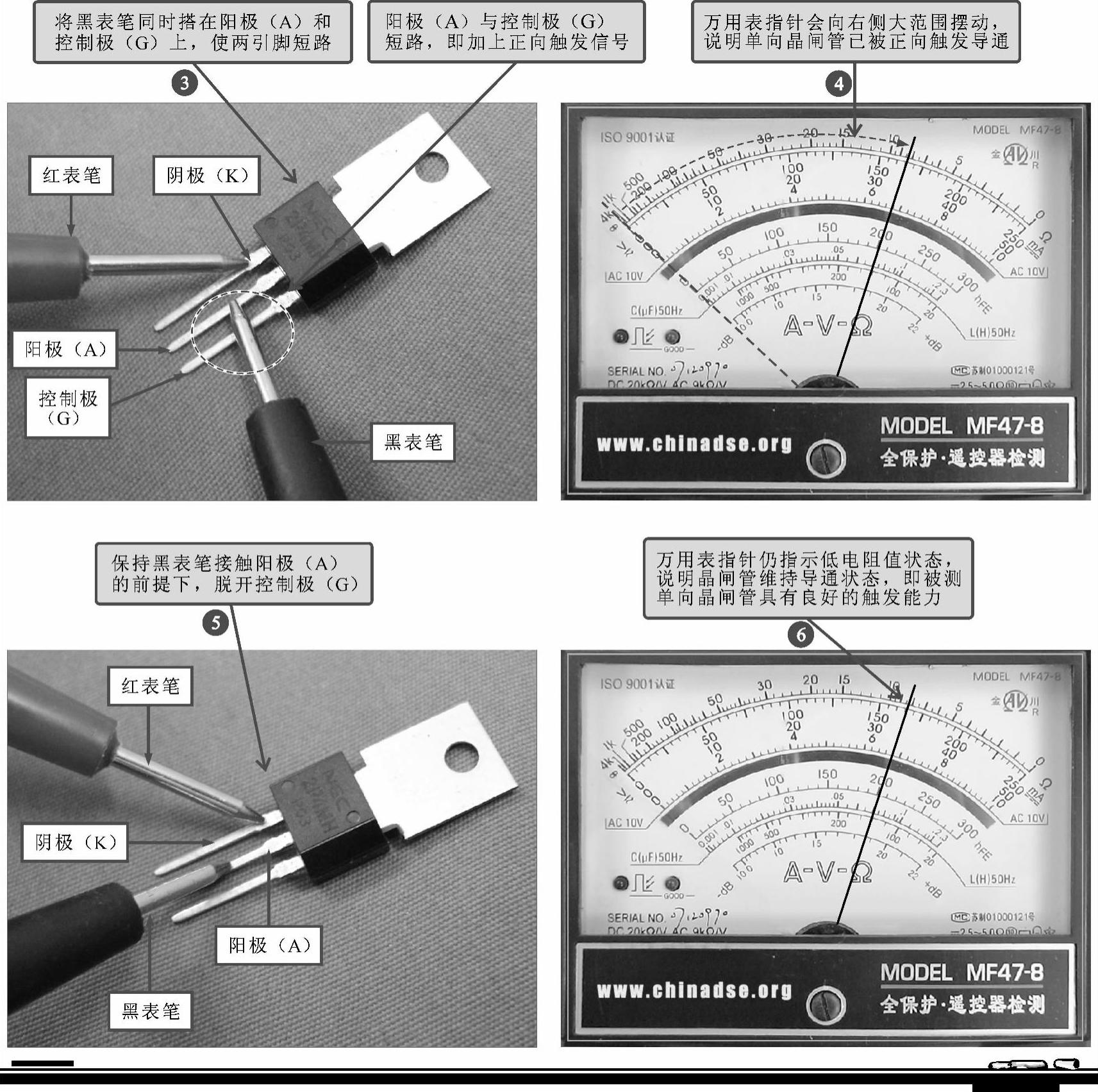

图3-16 单向晶闸管触发能力的检测方法（续）

【资料】

·万用表的红表笔搭在晶闸管阴极（K）上，黑表笔搭在阳极（A）上，所测电阻值为无穷大。

·然后，用黑表笔接触A极的同时，也接触控制极（G），加上正向触发信号，表针向右偏转到低电阻值即表明晶闸管已经导通。

·最后黑表笔脱开控制极（G），只接触阳极（A）极，万用表指针仍指示低电阻值状态，说明晶闸管处于维持导通状态，即被测晶闸管具有触发能力。

2.双向晶闸管触发能力的检测方法

检测双向晶闸管的触发能力与检测单向晶闸管触发能力的方法基本相同，只是所测晶闸管引脚极性不同。双向晶闸管触发能力的检测方法如图3-17所示。

图3-17 双向晶闸管触发能力的检测方法

【资料】

·万用表的红表笔搭在双向晶闸管的第一电极（T1）上，黑表笔搭在第二电极（T2）上，测得电阻值应为无穷大。

·然后将黑表笔同时搭在第二电极（T2）和控制极（G）上，使两引脚短路，即加上触发信号，这时万用表指针会向右侧大范围摆动，说明双向晶闸管已导通（导通方向：T2→T1）。

·若将表笔对换后进行检测，发现万用表指针向右侧大范围摆动，说明双向晶闸管另一方向也导通（导通方向：T1→T2）。

·最后黑表笔脱开G极，只接触第一电极（T1），万用表指针仍指示低电阻值状态，说明晶闸管维持通态，即被测晶闸管具有触发能力。
