图解演示

图9-45所示为典型吸尘器的工作原理示意图。当吸尘器通电按下工作按钮后，内部抽气扇片高速旋转，吸尘器内的空气迅速被排出，使吸尘器内的集尘室形成一个瞬间真空的状态。在此时外界气压大于集尘室内的气压，形成一个负压差。使得与外界相通的吸气口会吸入大量的空气，空气中的灰尘等脏污一起被吸入吸尘器内，收集在集尘袋中，空气可以通过过滤网排出吸尘器，形成一个循环，只将脏污收集到集尘袋中。

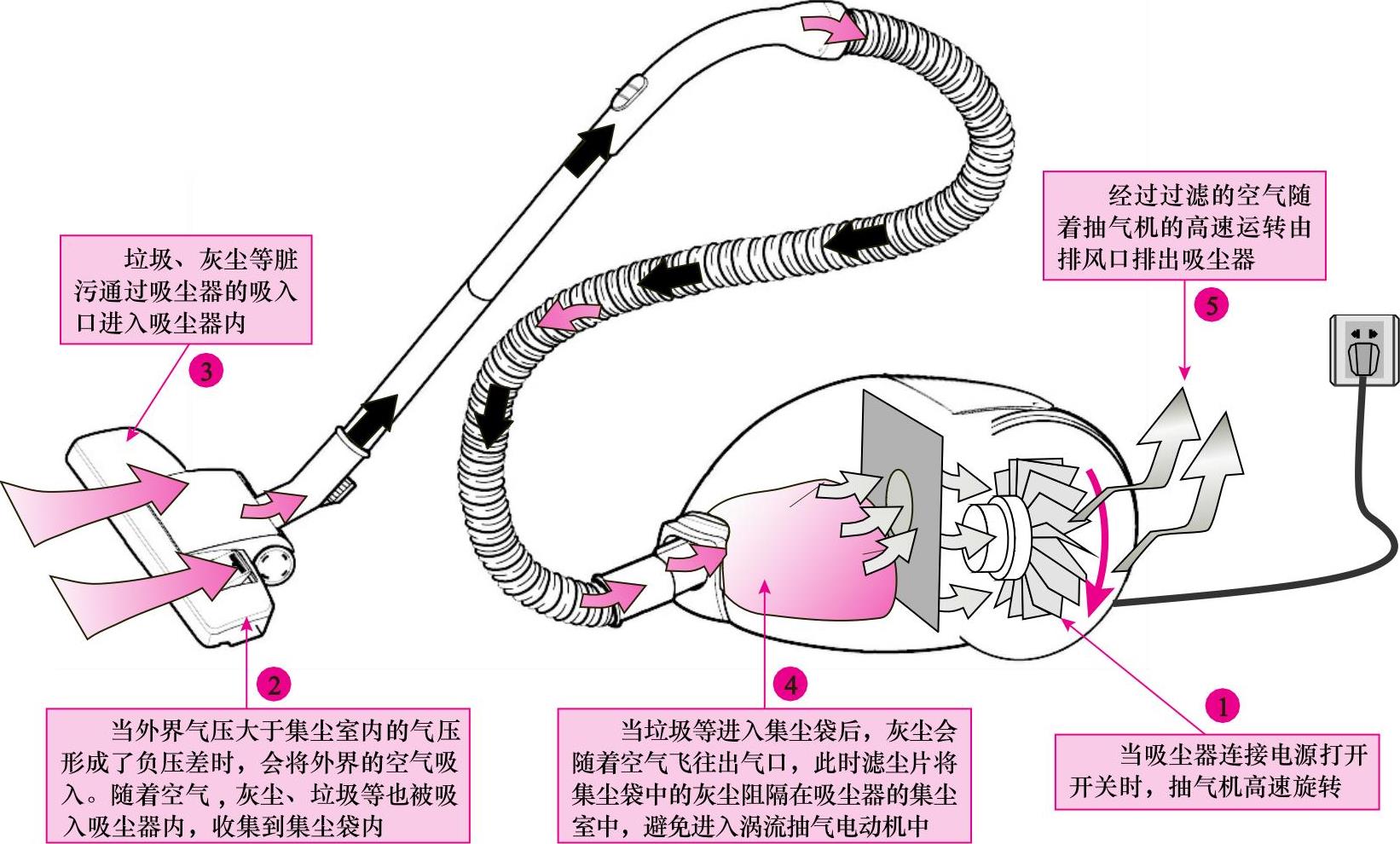

图9-45 吸尘器的工作原理

1.SANYO1100W型吸尘器的电路原理

图解演示

图9-46所示为SANYO 1100W型吸尘器电路原理图。交流220V电源经电源开关S为吸尘器电路供电，交流电源经双向晶闸管VS为驱动电动机提供电流，控制双向晶闸管VS的导通角（每个周期中的导通比例），就可以控制提供给驱动电动机的能量，从而达到控制驱动电动机速度的目的。

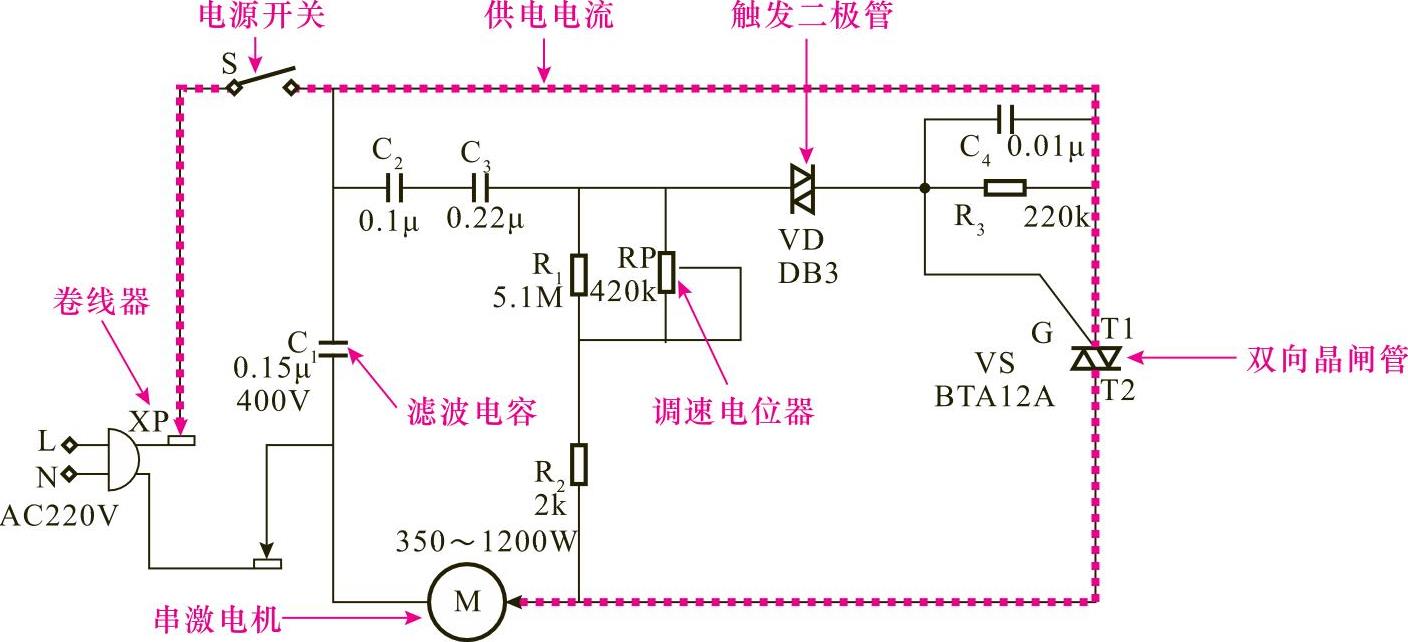

图9-46 SANYO 1100W型吸尘器电路原理图

提示说明

双向晶闸管T2和T1极之间可以双向导通，这样便可通过交流电流。双向晶闸管导通的条件是T1和T2极之间有电压的情况下，控制极G有脉冲信号。当该电路中的开关S接通后，交流电源经C₂、C₃和双向二极管VD，会在双向晶闸管的G极形成触发脉冲，使双向晶闸管导通，为驱动电动机供电。由于双向晶闸管接在交流供电电路中，触发脉冲的极性必须与交流电压的极性一致，因此每半个周期就需要有一个触发脉冲送给G极。触发脉冲的极性与交流供电的极性和相位如图9-47所示。

输入交流电压（220V50Hz）是连续的，而双向晶闸管的导通时间是断续的。如果导通周期长，则驱动电动机得到的能量多、速度快；反之，则速度慢。控制导通周期的是电位器RP，调整RP的电阻值，可以调整双向二极管（触发二极管）触发脉冲的相位，从而实现驱动电动机的速度控制。

2.富士达QVW-90A型吸尘器的电路原理

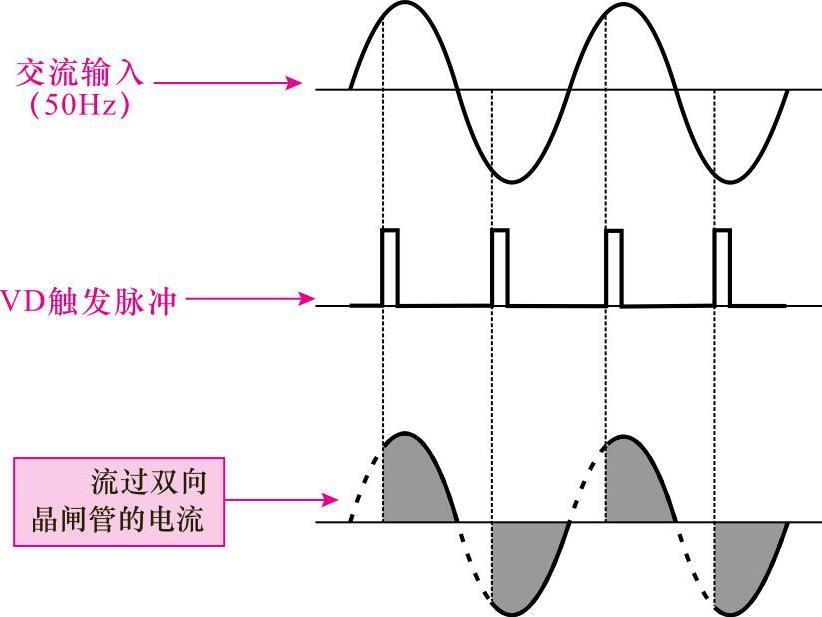

图9-47 触发脉冲与导通电流的关系

图解演示

图9-48所示为富士达QVW-90A型吸尘器的电路原理。它主要是由直流供电电路、转速控制电路以及电动机供电电路等部分构成的。交流输入220V电源经过双向晶闸管为吸尘器驱动电动机供电。通过控制双向晶闸管的导通角（每个供电周期内的相位），就可以实现电动机的速度控制。

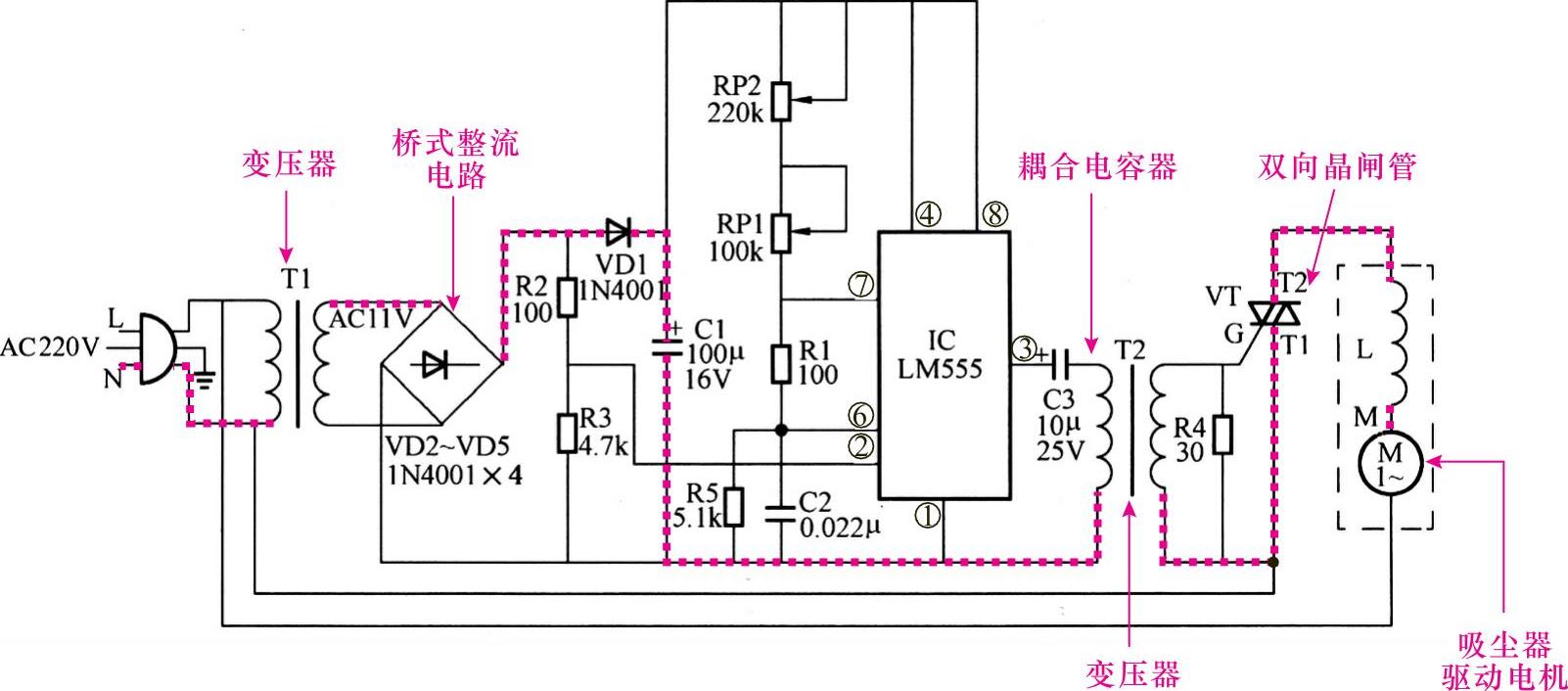

图9-48 富士达QVW-90A型吸尘器电路

在该电路中交流220V输入电压经变压器T1降压成交流11V电压，经桥式整流和C1滤波后变成直流电压，为IC供电，由R2、R3分压点取得的100Hz脉动信号加到LM555的②脚作为同步基准，LM555的③脚则输出触发脉冲信号，经C3耦合到变压器T2的初级，于是T2的次级输出触发脉冲加到晶闸管的控制极G端，使双向晶闸管导通，电动机旋转，调整LM555的⑦脚外接电位器，可以调整触发脉冲的相位，即可实现速度调整。
