操作训练：集成电路信号检测法

2025-09-29 理论教育版权反馈

【摘要】：集成电路信号检测法是指将集成电路置于实际的工作环境中，或搭建测试电路来模拟实际工作条件，并向集成电路输入指定信号，然后用示波器检测输入、输出端信号的波形来判断好坏。·若集成电路输入端信号异常，应检测集成电路的前级电路，否则即使集成电路本身正常，也会无信号输出或输出信号异常。回答在实际应用中，集成电路的检测方法除了我们上面提到的三种外还有很多。

集成电路信号检测法是指将集成电路置于实际的工作环境中，或搭建测试电路来模拟实际工作条件，并向集成电路输入指定信号，然后用示波器检测输入、输出端信号的波形来判断好坏。

下面以典型扁平封装集成电路——视频解码电路SAA7117AH为例进行介绍。信号检测法检测视频解码电路SAA7117AH的具体操作方法如图3-21所示。

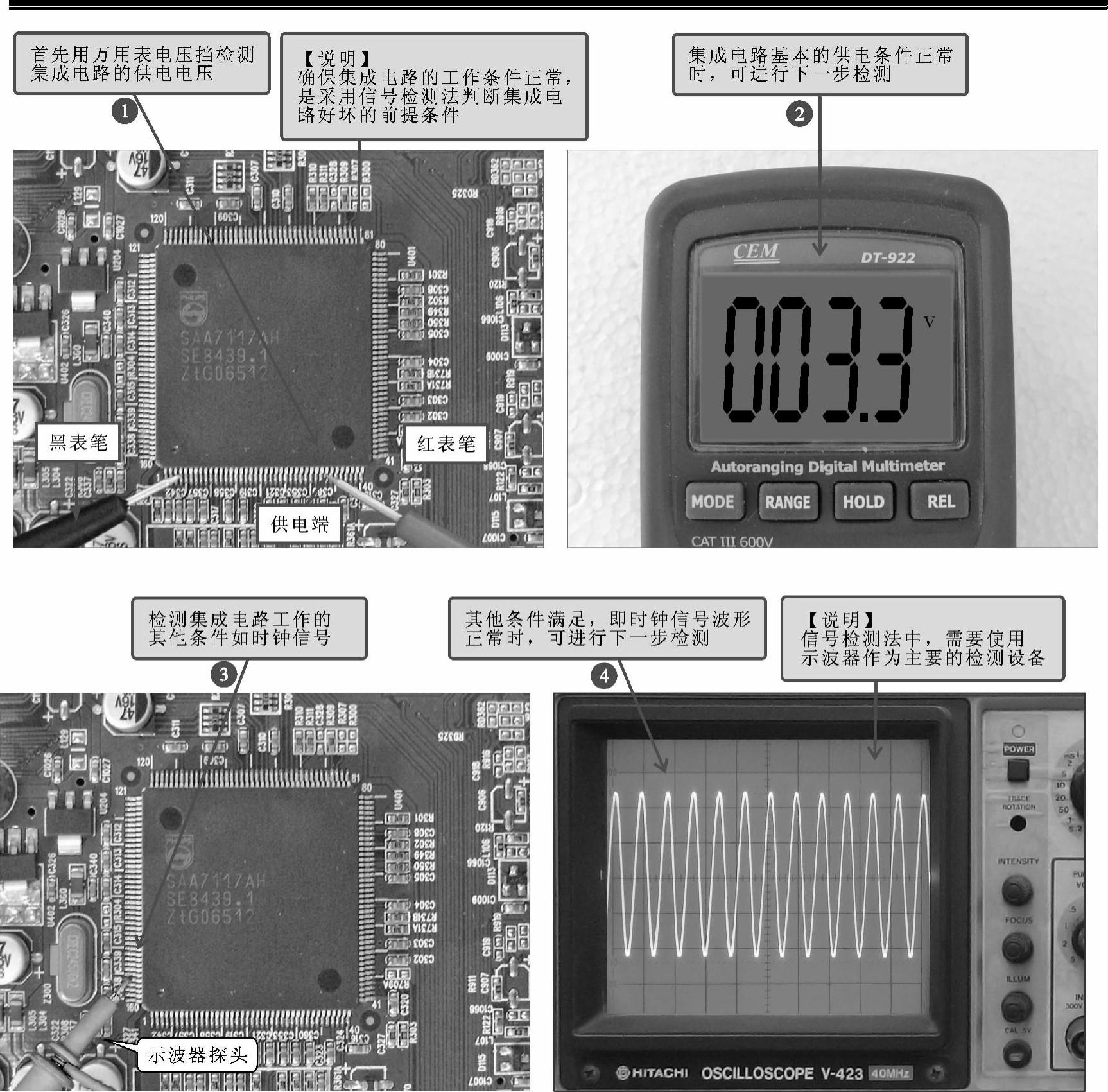

图3-21 信号检测法检测视频解码电路SAA7117AH的具体操作方法

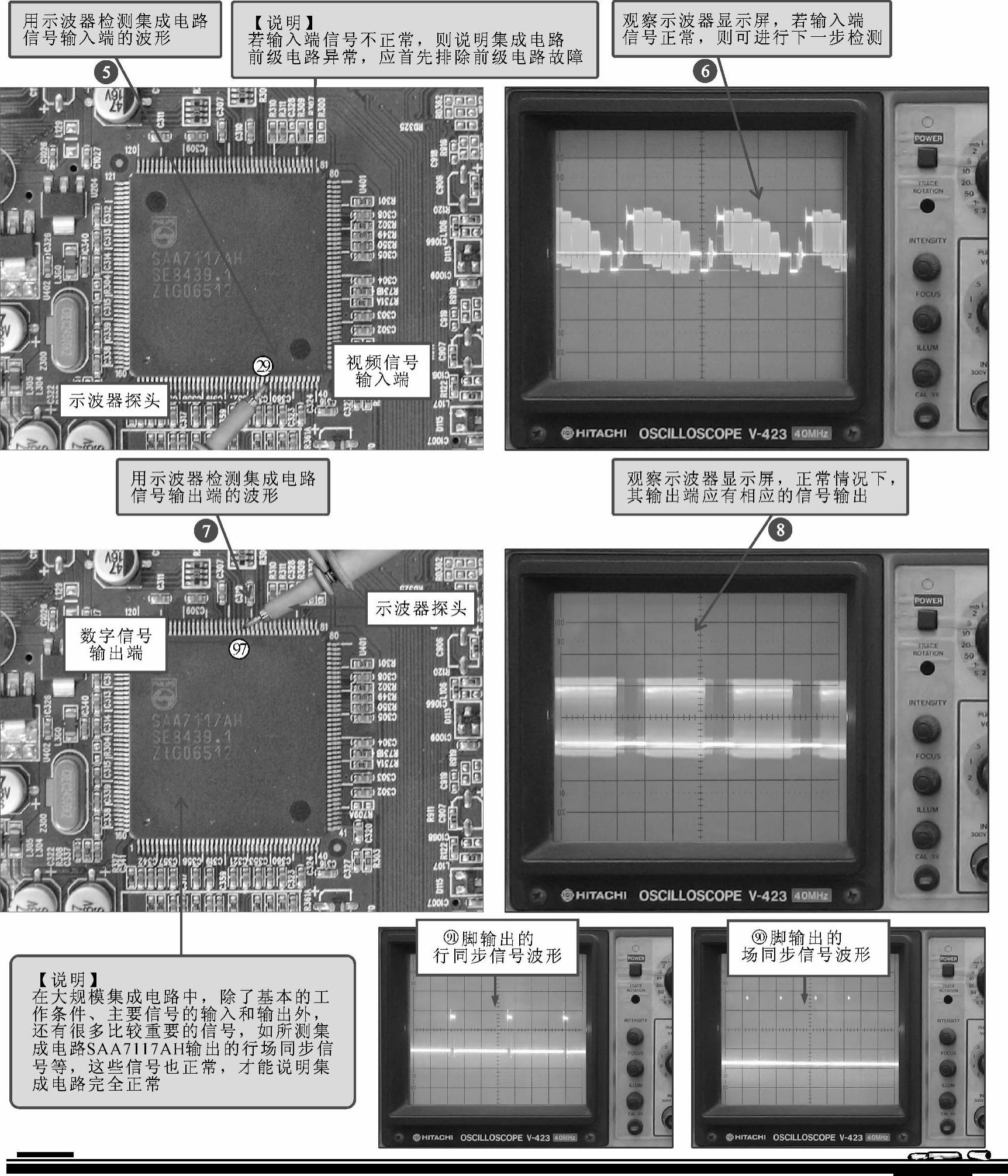

图3-21 信号检测法检测视频解码电路SAA7117AH的具体操作方法（续）

【资料】

·在集成电路工作条件正常，输入信号也正常的前提下，无输出或输出信号不正常，则说明集成电路损坏。

·若集成电路工作条件不正常，应首先对工作条件的相关电路进行检测，否则即使集成电路本身正常，也会无信号输出或输出信号异常。

·若集成电路输入端信号异常，应检测集成电路的前级电路，否则即使集成电路本身正常，也会无信号输出或输出信号异常。

提问

采用信号检测法的时候，如何找到集成电路的输入、输出或供电引脚呢？

回答(https://www.chuimin.cn)

对于一些大规模集成电路来说，检测时应首先了解所测集成电路的型号，然后对照集成电路手册明确各引脚的功能（输入、输出、供电或接地），明确实际检测的引脚号数以后再动手检测。上例中，扁平封装集成电路——视频解码电路SAA7117AH各引脚功能如表3-1所示。

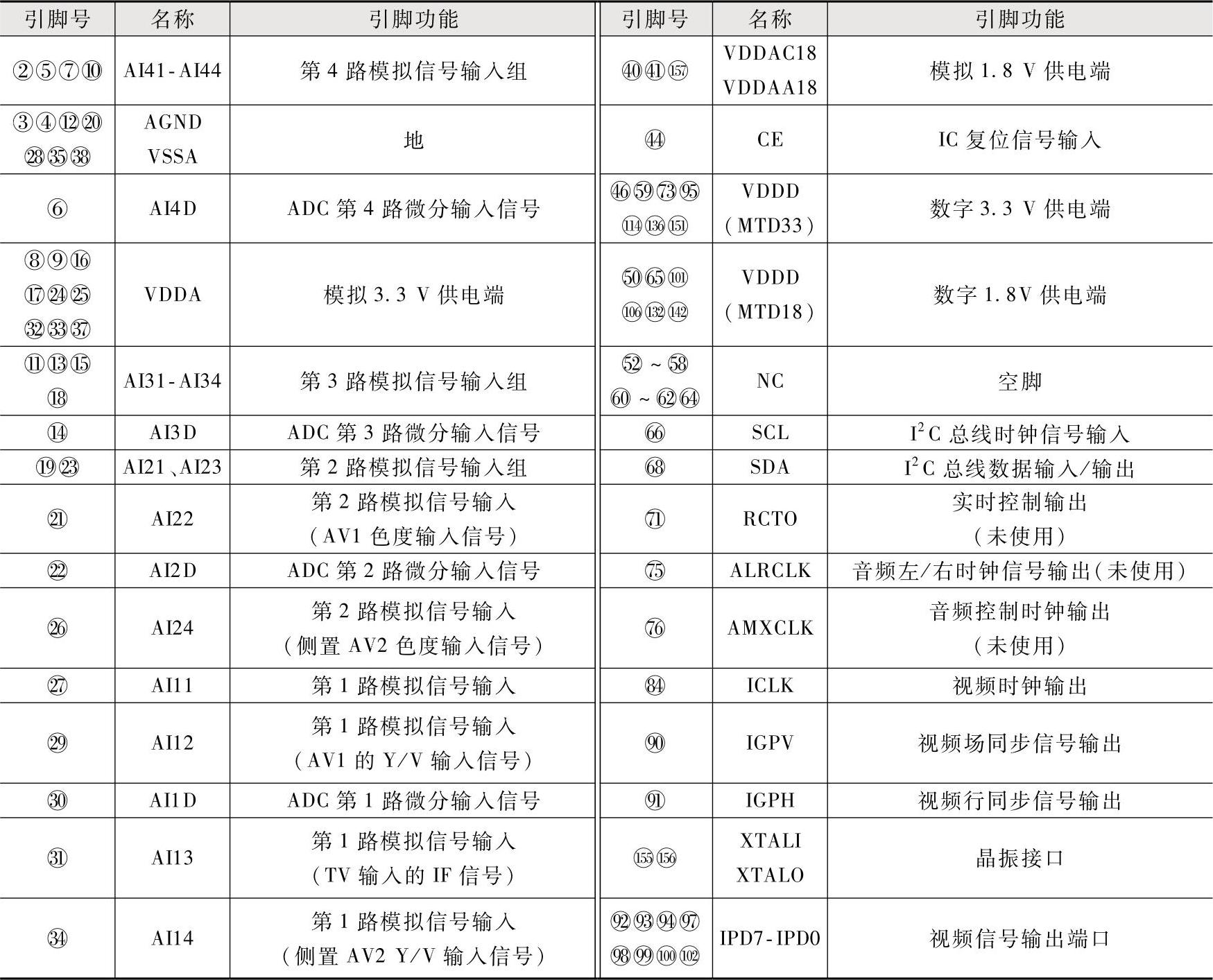

表3-1 SAA7117AH集成电路各引脚功能

根据表3-1，很容易明确在检测该集成电路时应对3.3V、1.8V两组引脚（多个）进行检测，任何一个引脚功能失常都可能导致集成电路工作异常；然后找出信号输入端、输出端引脚号再分别进行检测。若无引脚功能表，检测起来十分困难。

提问

上面介绍的几种检测方法中，无论是检测电阻、电压还是信号参数都是对集成电路的引脚进行检测，那么对于上一节课提到的插针网格阵列封装（PGA）集成电路、球栅阵列封装（BGA）集成电路等引脚在下方或无引脚的集成电路应如何检测呢？

回答

在实际应用中，集成电路的检测方法除了我们上面提到的三种外还有很多。比如干扰法、电流检测法、替换法以及间接测试法等，遇到实际问题时，应学会分析和拓展思路，根据实际情况和设备条件，采用相应的测试方法和手段。学员们可以在实践中慢慢积累和学习。

对于插针网格阵列封装（PGA）集成电路、球栅阵列封装（BGA）集成电路这类安装在电路板后，便无法看到引脚或无引脚的集成电路，检测十分困难或无法检测。实际应用时，可以采用间接测试法。比如，计算机主板上的CPU（它属于插针网格阵列封装（PGA）集成电路），检测时可以使用CPU假负载来判断各引脚的参数情况，从而判断CPU工作是否正常，如图3-22所示。

图3-22 采用间接测试法判断CPU是否正常
