兆欧表是专门用来对电气设备、家用电器或电气线路等对地及相线之间的绝缘阻值进行检测的工具。用于保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。

1.兆欧表的结构特点

兆欧表可以分为数字式和手摇式两种类型。手摇式兆欧表由刻度盘、指针、接线端子（E地线接线端子、L相线接线端子）、铭牌、手动摇杆、使用说明、红测试线以及黑测试线等构成。数字式兆欧表是由数字显示屏、测试线连接插孔、背光灯开关、时间设置按钮、测量旋钮、量程调节开关等构成。图2-55所示为两种典型兆欧表的结构。

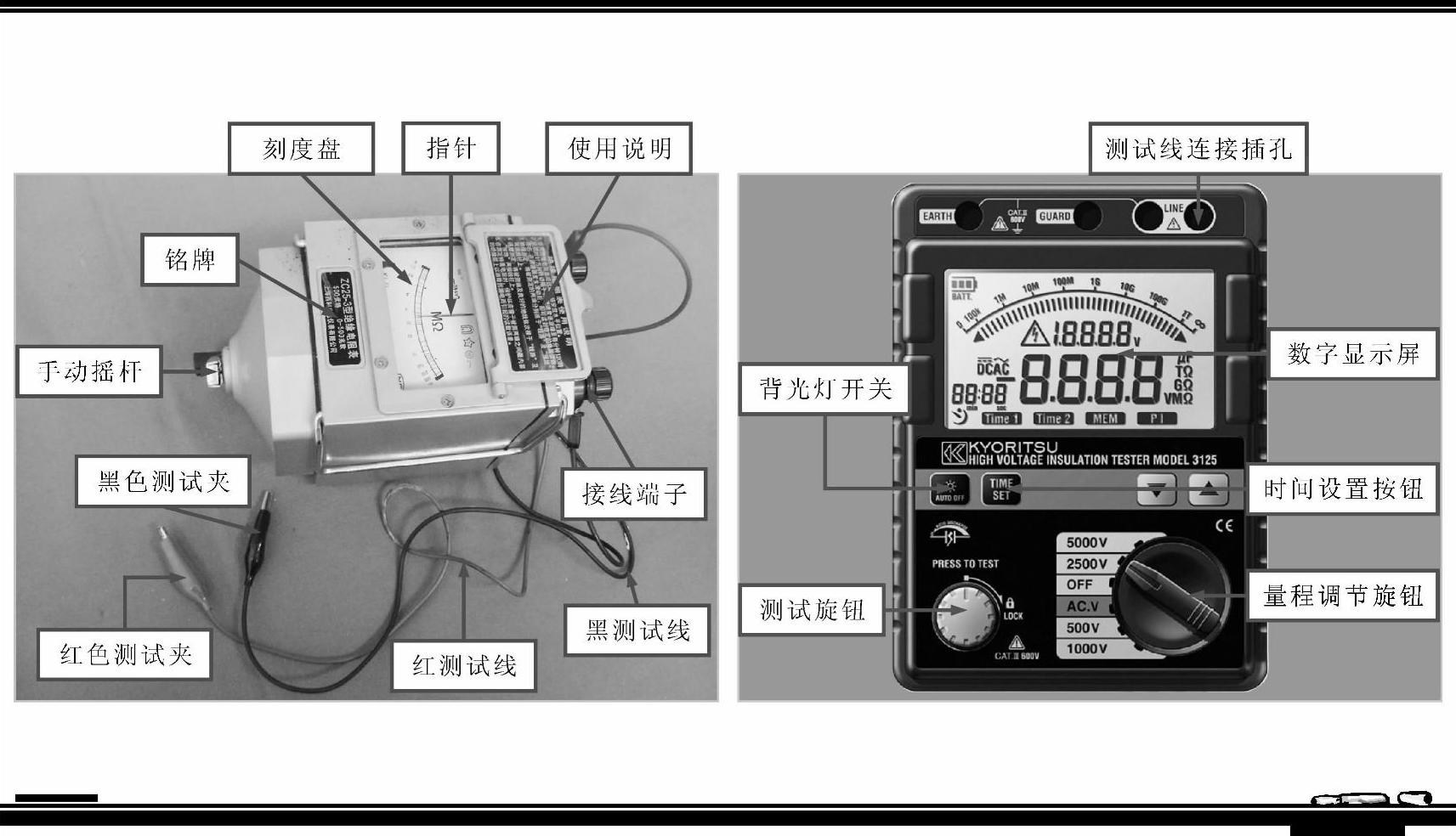

图2-55 两种典型兆欧表的结构

提问

兆欧表可以测量几种电压下的绝缘强度？

回答

兆欧表通常只能产生一种电压，当需要测量不同电压下的绝缘强度时，就要更换不同电压的兆欧表。若测量额定电压在500V以下的设备或线路的绝缘电阻时，可选用500V或1000V兆欧表：测量额定电压在500V以上的设备或线路的绝缘电阻时，选用1000～2500V的兆欧表：测量绝缘子时，选用2500～5000V兆欧表。一般情况下，测量低压电气设备的绝缘电阻时可选用0～200MΩ量程的兆欧表。

2.兆欧表的使用方法

本节讲解兆欧表的使用方法以操作手摇式兆欧表为例，主要分为三个步骤：一是将红、黑测试夹的连接线与兆欧表接线端子进行连接；二是对兆欧表进行空载检测；三是使用兆欧表检测电动机的绝缘性能。

①在使用兆欧表时，应当将兆欧表的红色测试线与连接端子（L）连接，再将黑测试线与接线端子（E）进行连接，如图2-56所示。(https://www.chuimin.cn)

②使用兆欧表进行测量前，应对其进行开路与短路测试，检查兆欧表是否正常，将红、黑测试夹分开，顺时针摇动摇杆，兆欧表指针应当指示“∞”，再将红、黑测试夹短接，顺时针摇动摇杆，兆欧表指针应当指示“0”，说明该兆欧表正常，如图2-57所示。

③将兆欧表的黑色测试夹连接待测电动机外壳（接地），红色测试夹连接电动机的任意一根电源连接线。顺时针摇动手柄，观察兆欧表的指针变化，表针停止摆动时，应当指示为“500MΩ”，说明该电动机绝缘性能良好，如图2-58所示。

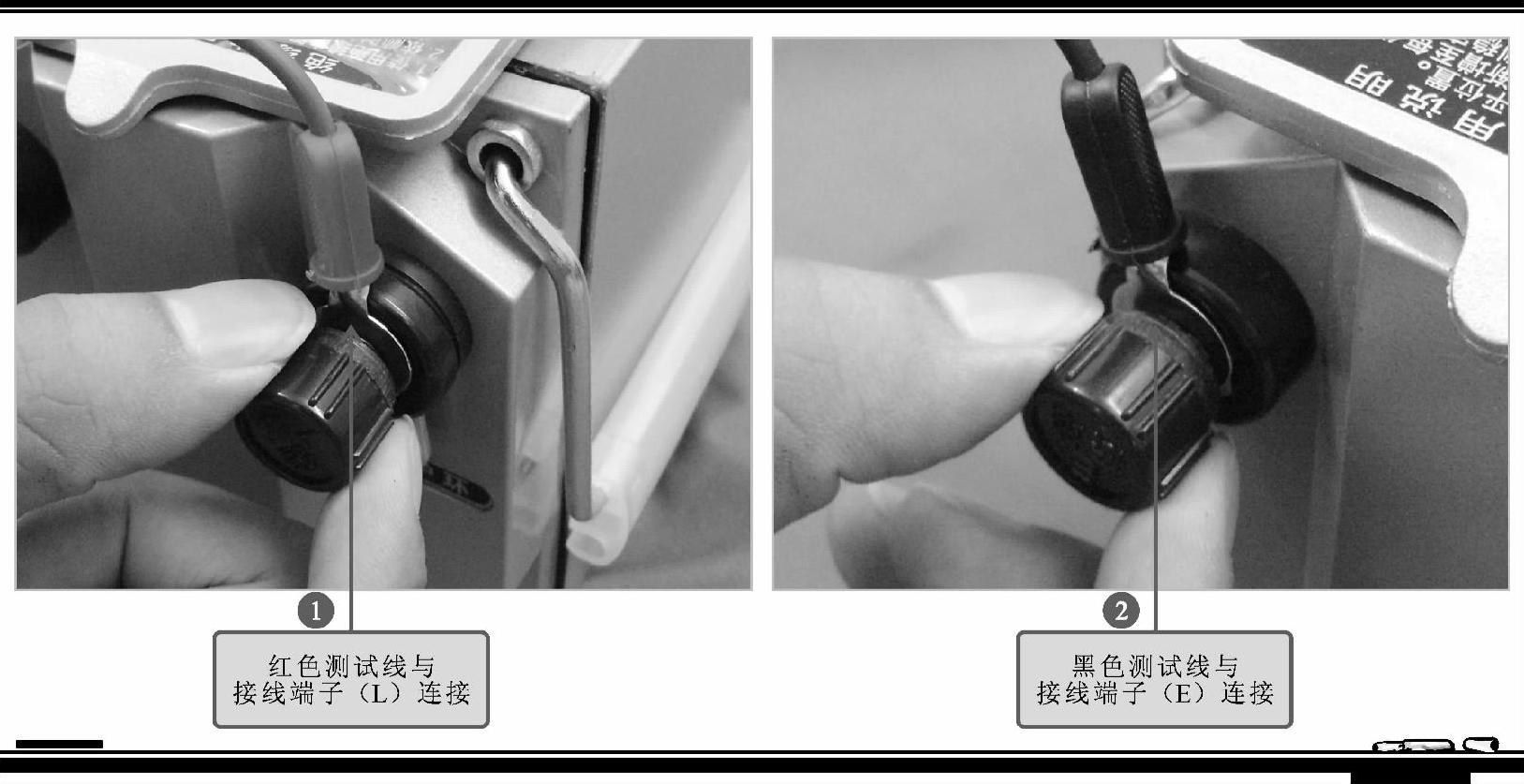

图2-56 将红、黑测试夹的连接线与兆欧表接线端子进行连接

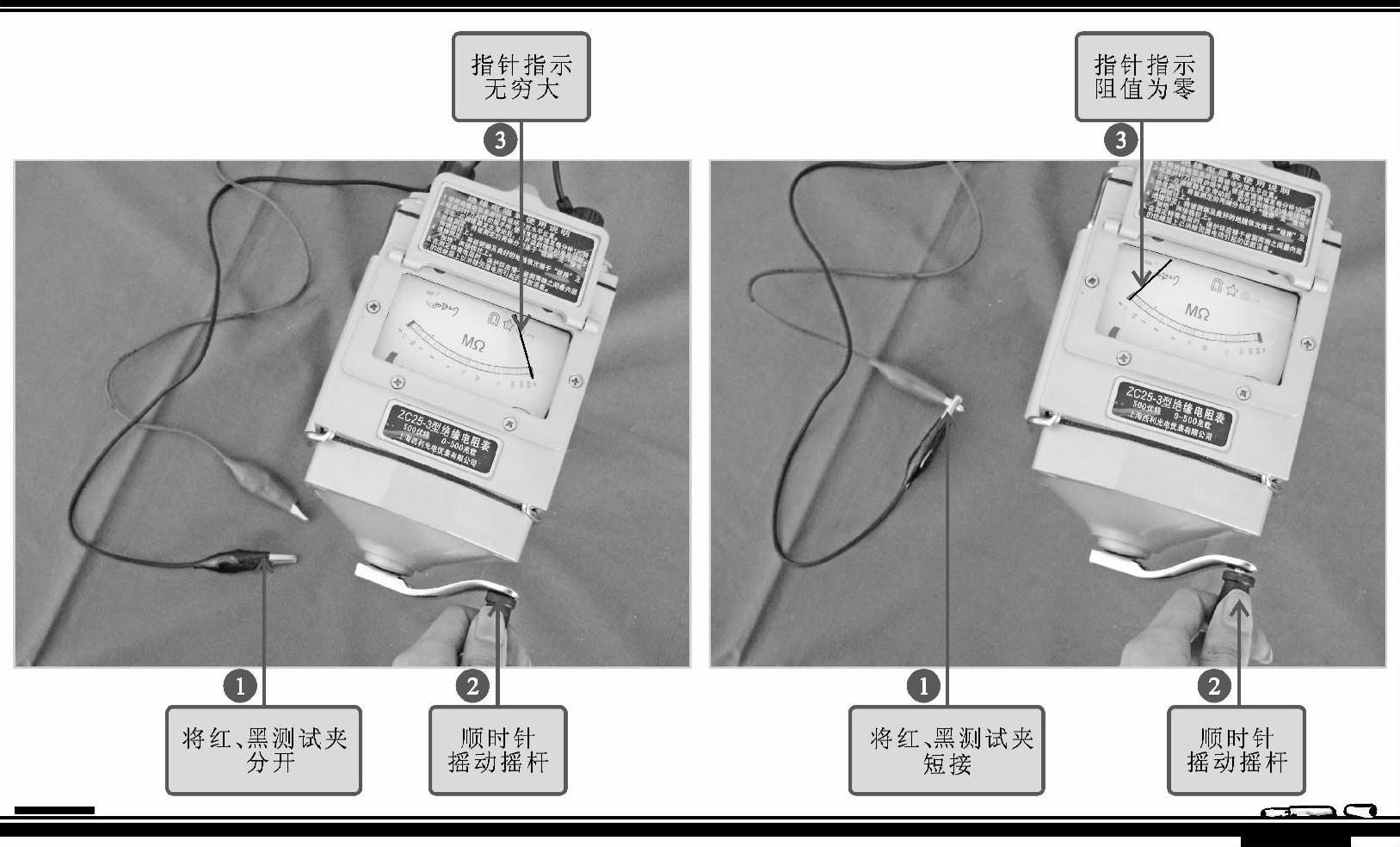

图2-57 检测兆欧表

【注意】

使用兆欧表检测电动机等大型带电设备时，应当断开待测电动机的一切连接，然后将电动机短接并接地放电1min左右。若电容量较大的设备应当短接接地放电2min左右。禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。检测时，兆欧表的线不能绞在一起，要分开。兆欧表摇动摇杆未停之前或被测设备未放电之前，严禁用手触碰。在检测结束进行拆线时，也不要触及引线的金属部分。

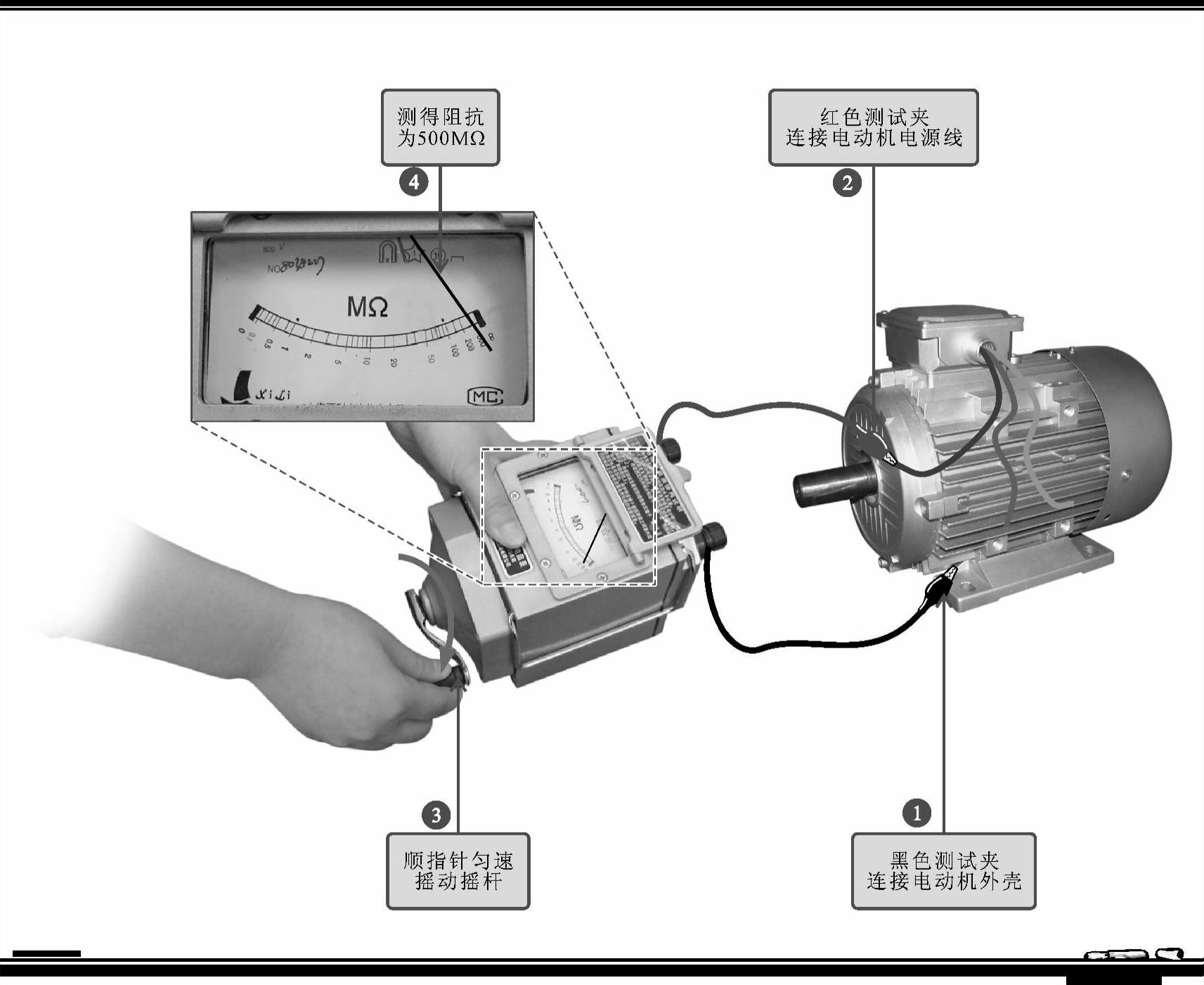

图2-58 使用兆欧表检测电动机的绝缘性能
