复合开关的检测方法探讨

2025-09-29 理论教育版权反馈

【摘要】：根据此特性，使用万用表分别对复合式开关进行检测。图4-11所示为按下开关时复合按动式开关的常开触头阻值的检测演示。图4-11 按下开关时复合按动式开关的常开触头阻值的检测图解演示若检测结果不正常，说明该复合开关已损坏，可将复合开关拆开，检查内部的部件是否有损坏，若部件有维修的可能，将损坏的部件代换即可；若损坏比较严重，则需要将复合开关直接更换。

在未操作前，复合开关内部的常闭静触头处于闭合状态，常开静触头处于断开状态。在操作时，复合式开关内部的常闭静触头断开，常开静触头闭合。

根据此特性，使用万用表分别对复合式开关进行检测。检测时将万用表调至“×1k”欧姆档，将两表笔分别搭在两个常闭静触头上，测得的阻值趋于零。

图解演示

图4-8所示复合按动式开关的常闭触头阻值的检测演示。

图4-8 复合按动式开关的常闭触头阻值的检测

图解演示

接着用同样的方法检测两个常开静触头之间的阻值，测得的阻值趋于无穷大。图4-9所示为复合按动式开关的常开触头阻值的检测演示。

图4-9 复合按动式开关的常开触头阻值的检测

图解演示

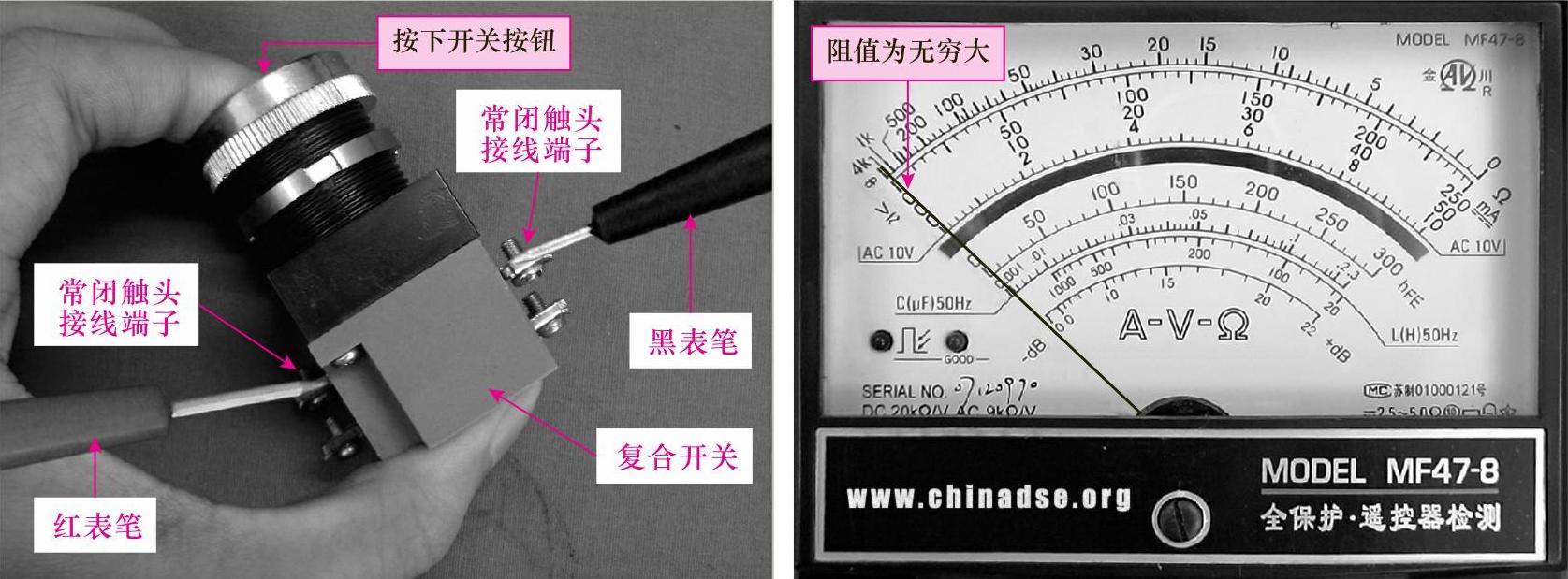

然后用手按下开关，此时再对复合开关的两组触头进行检测。将红、黑表笔分别搭在常闭触头上，由于常闭触头断开，其阻值变为无穷大。图4-10所示为按下开关时复合按动式开关的常闭触头阻值的检测演示。(https://www.chuimin.cn)

图4-10 按下开关时复合按动式开关的常闭触头阻值的检测

图解演示

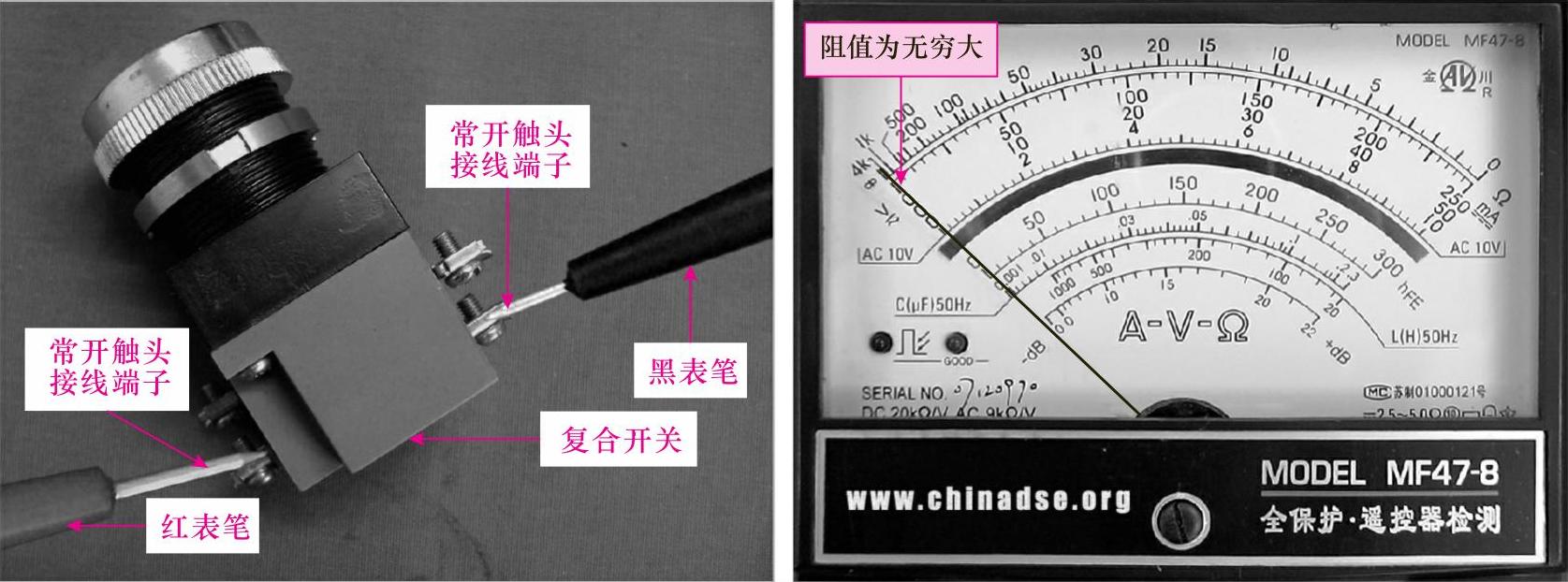

接下来，将红、黑表笔分别搭在常开触头上，而常闭触头闭合，其阻值变为0。图4-11所示为按下开关时复合按动式开关的常开触头阻值的检测演示。

图4-11 按下开关时复合按动式开关的常开触头阻值的检测

图解演示

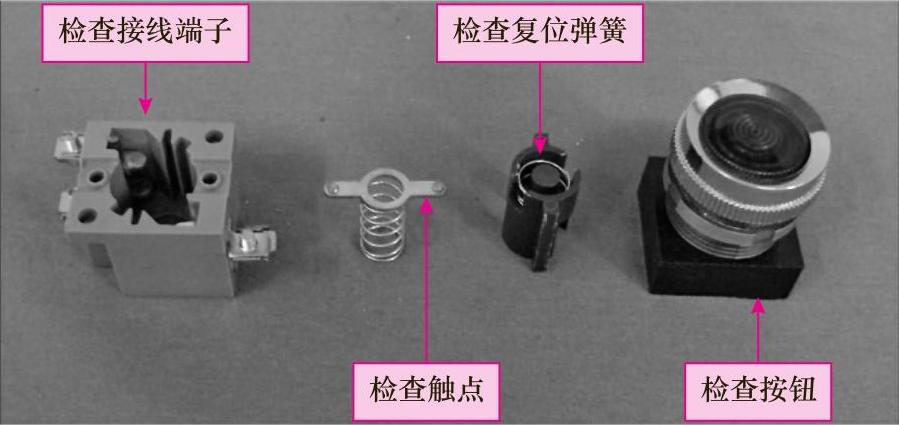

若检测结果不正常，说明该复合开关已损坏，可将复合开关拆开，检查内部的部件是否有损坏，若部件有维修的可能，将损坏的部件代换即可；若损坏比较严重，则需要将复合开关直接更换。如图4-12所示，为复合开关的内部部件。

图4-12 复合开关的内部部件
