可变电容器的检测方法
【摘要】：图4-22 检查可变电容器在转轴图解演示将万用表旋至电阻档，量程调整为“×10k”档。图4-24 检测压敏电阻器的阻值图解演示用手或螺丝刀缓慢转动转轴，继续检测阻值，此时观察万用表读数为无穷大，如图4-25所示。这种电容器的电容量很小，通常不超过360pF，用万用表检测不出其容量值，只能检测是否内部有碰片短路，即绝缘介质是否有损坏的情况，正常状态下使用万用表检测其阻值应为无穷大。图4-25 检测压敏电阻器的阻值
图解演示

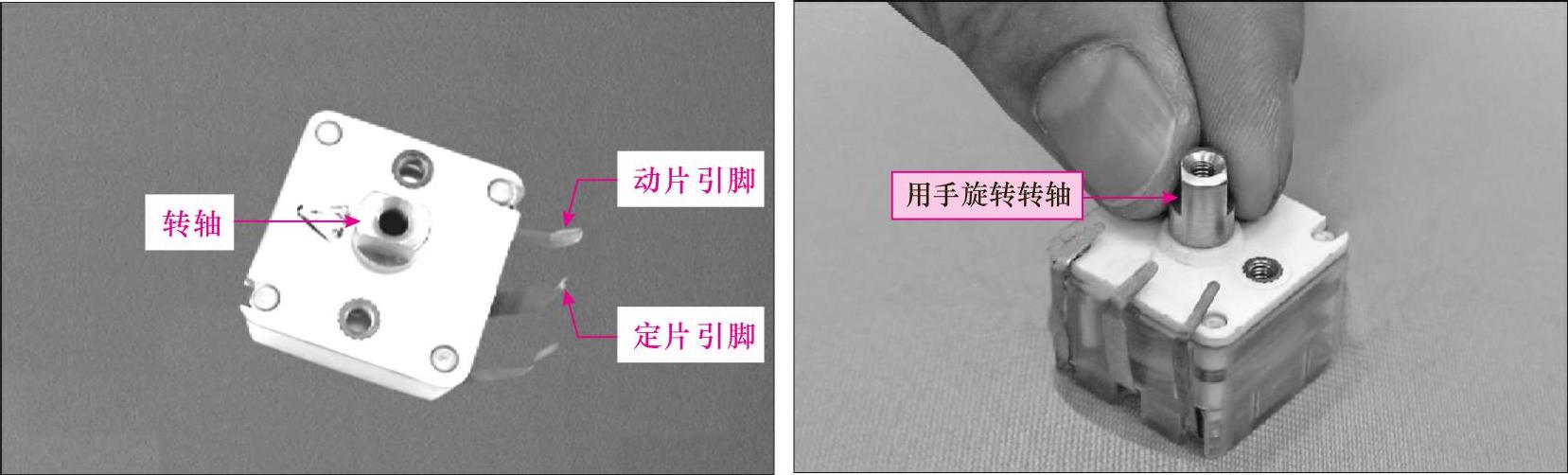

在对可变电容器进行检测之前，应首先检查可变电容器在转动转轴时是否能感觉到转轴与动片引脚之间有一定的黏合性，不应有松脱或转动不灵的情况，如图4-22所示。
图4-22 检查可变电容器在转轴
图解演示
将万用表旋至电阻档，量程调整为“×10k”档。测量电阻值需先进行欧姆调零，将万用表两表笔短接，调整调零旋钮使指针指示为“0”，如图4-23所示。
图4-23 调整万用表量程，并进行欧姆调零
图解演示(https://www.chuimin.cn)

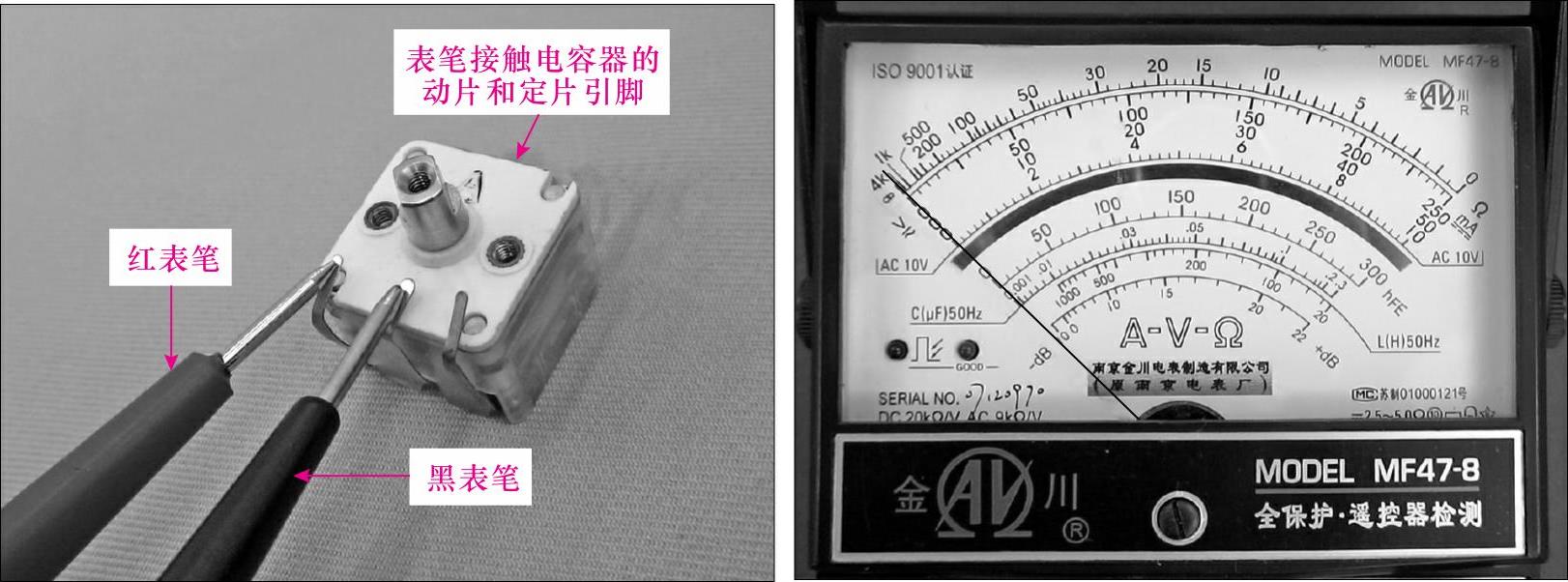

将万用表的表笔分别接在可变电容动片引脚和定片引脚上，观察万用表读数为无穷大，如图4-24所示。
图4-24 检测压敏电阻器的阻值
图解演示

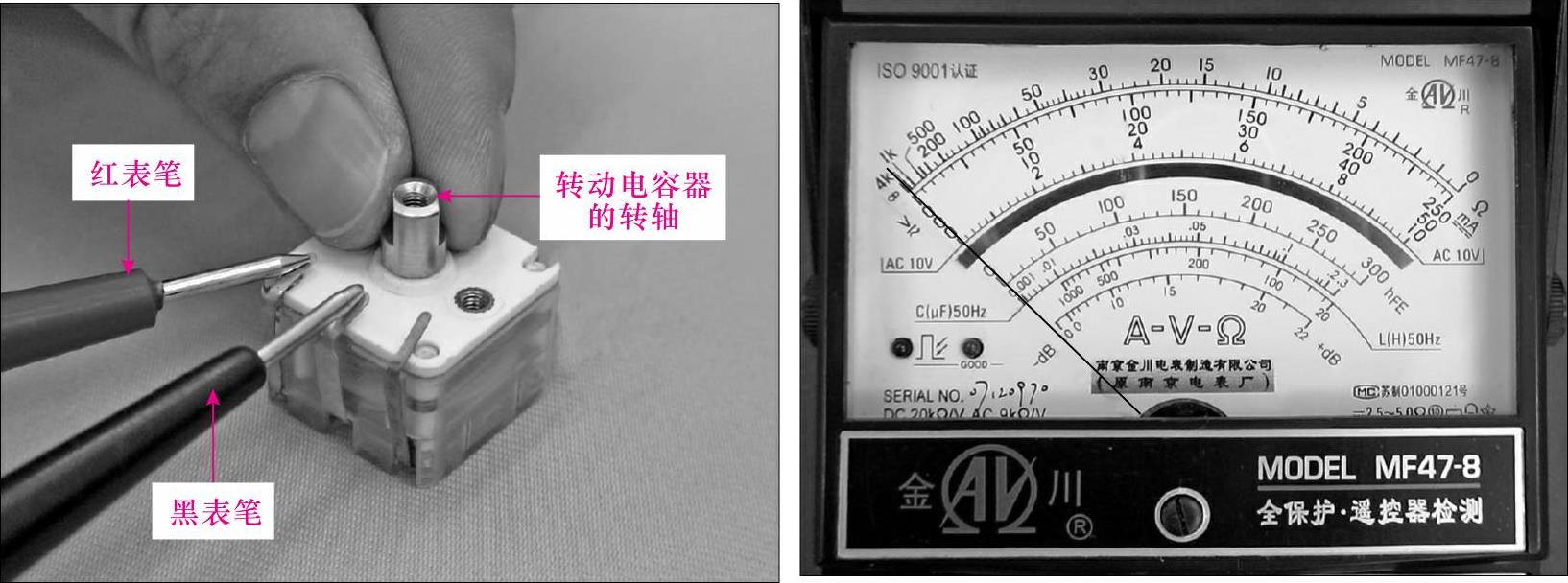

用手或螺丝刀缓慢转动转轴，继续检测阻值，此时观察万用表读数为无穷大，如图4-25所示。
这种电容器的电容量很小，通常不超过360pF，用万用表检测不出其容量值，只能检测是否内部有碰片短路，即绝缘介质是否有损坏的情况，正常状态下使用万用表检测其阻值应为无穷大。若转轴转动到某一角度，万用表测得的阻值很小或为零，则说明该可变电解电容器短路，很有可能是动片与定片之间存在接触或电容器膜片存在严重磨损（固体介质可变电容器）。
图4-25 检测压敏电阻器的阻值
