前面我们介绍了电源部件中各主要元器件的功能特点，在整个电子产品中电源部件是故障率最高的部件之一。电源部件出现故障往往会导致其他组件工作不正常，甚至整个电子产品不工作。这时就需要对电源部件中的各主要元器件进行检测和代换。

1.保险丝的检测与代换方法

电路中有过载或短路时，会使电路电流过大，进而烧坏保险丝。检测保险丝的好坏，可通过观察法先查看保险丝是否有熔丝熔断的现象，也可用万用表检测。

图解演示

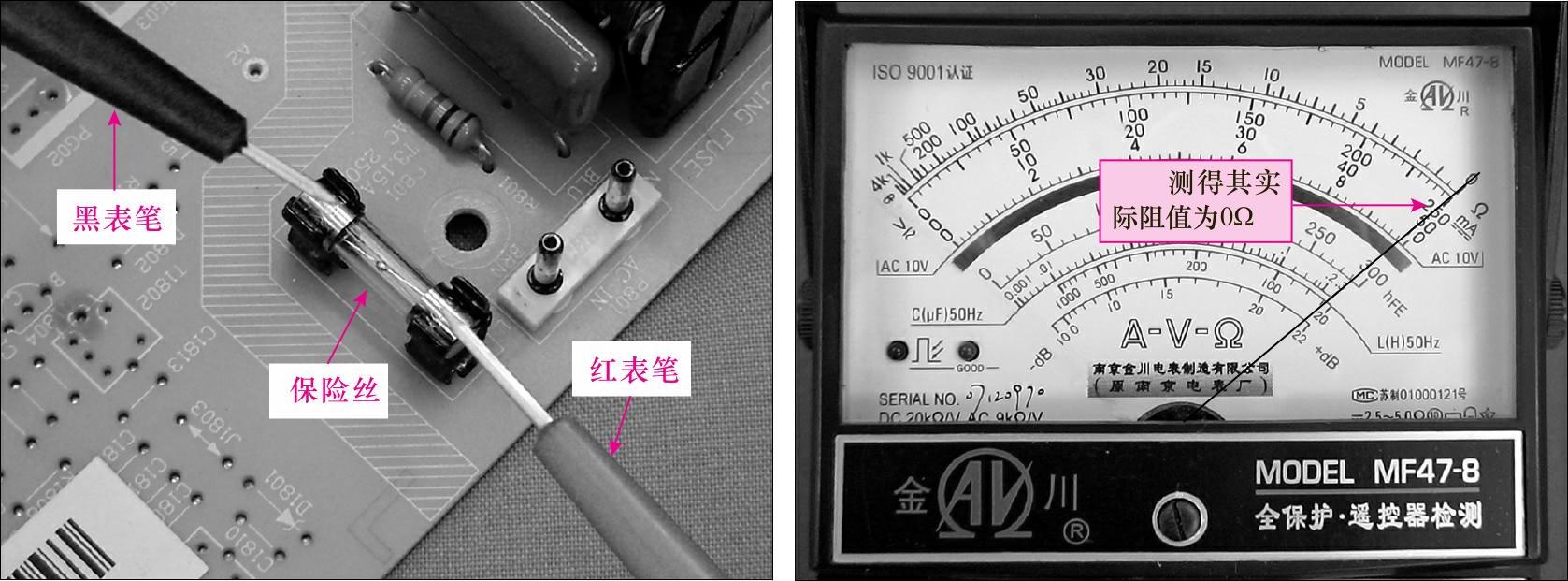

保险丝的具体检测方法如图5-2所示。正常情况下，其阻值应接近0Ω，若检测的保险丝阻值为无穷大，则说明该保险丝断路，需更换。

图5-2 万用表检测保险丝

图解演示

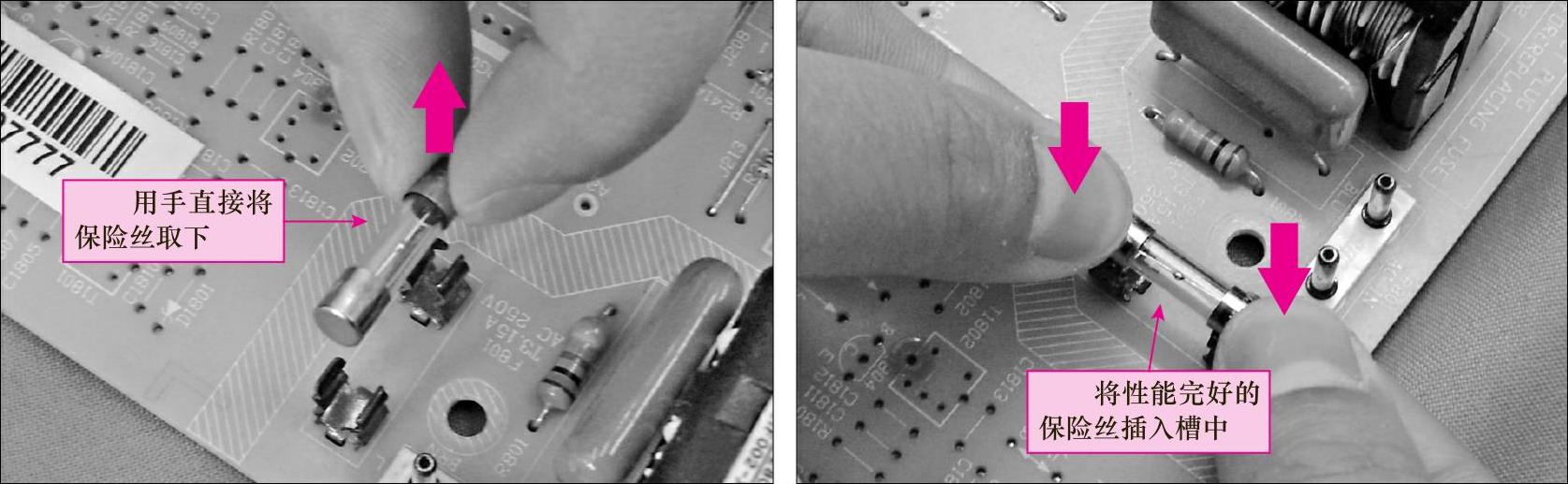

更换保险丝具体方法如图5-3所示。可直接更换性能完好、电流值相同的保险丝即可。

图5-3 更换保险丝

2.互感滤波器的检测与代换方法

在电源电路中，220V交流电压先经过保险丝，再经过互感滤波器，由电感和电容对高频信号进行滤波，然后送到桥式整流堆中。因此若互感滤波器有故障则会引起整机不工作。

图解演示

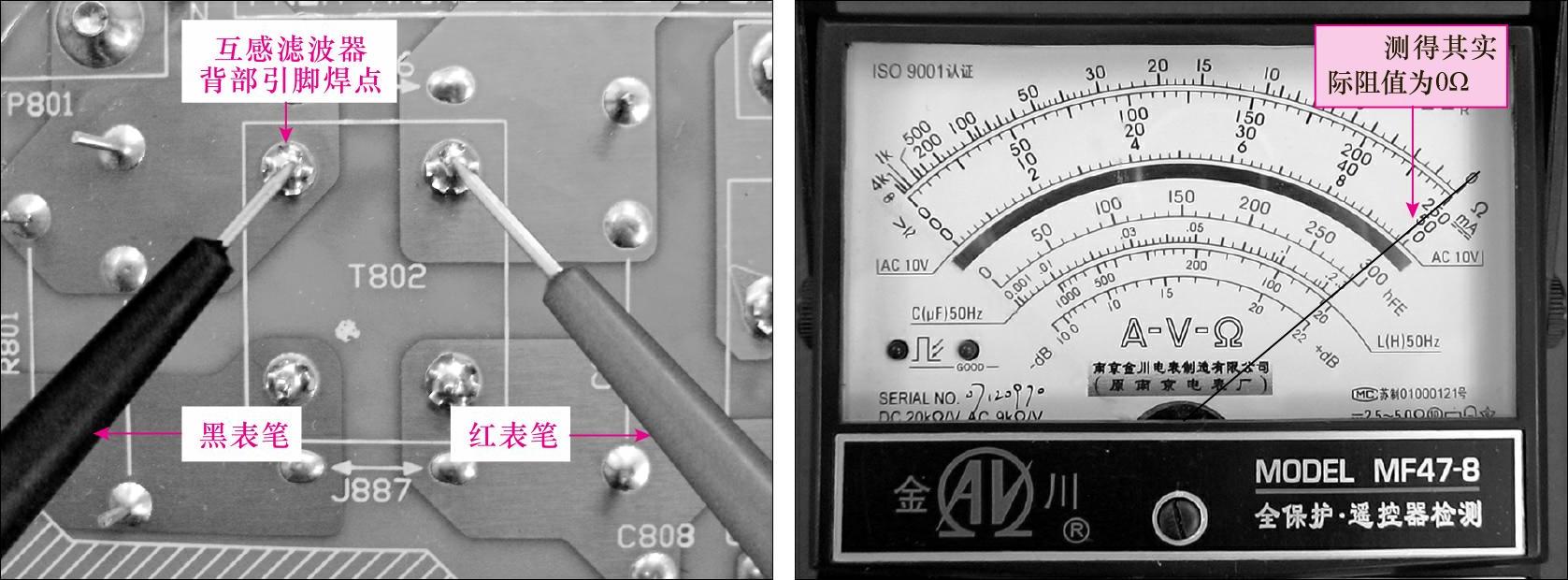

互感滤波器的具体检测方法如图5-4所示。检测时，可将红黑表笔分别连接滤波电容的各引脚，检测其电阻值。正常情况下，测得其阻值应为0Ω，表明此互感滤波器正常；若检测的阻值为无穷大，则说明互感滤波器断路。

图5-4 万用表检测互感滤波器

若检测的互感滤波器损坏，则可用电烙铁将其拆解并更换。

图解演示

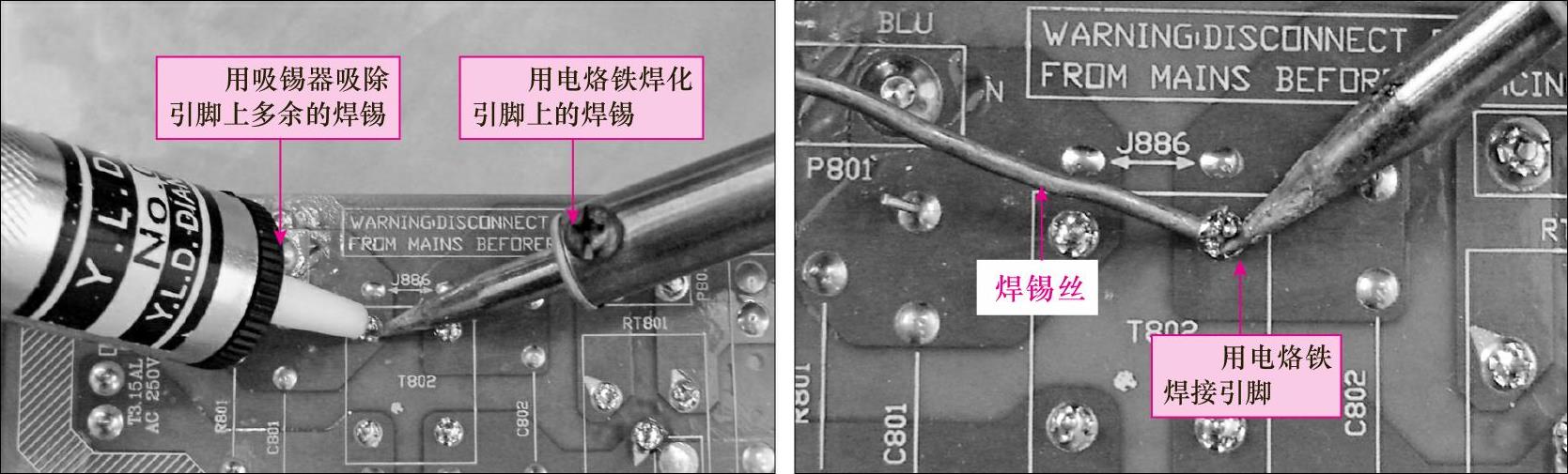

互感滤波器的代换方法如图5-5所示。用电烙铁将互感滤波器引脚处的焊锡熔化，同时可用吸锡器吸除引脚处的焊锡，待焊锡熔化和清除后，取出互感滤波器。然后将性能完好的滤波电感插入焊孔中，用电烙铁焊接。

图5-5 电烙铁拆解互感滤波器

3.桥式整流堆的检测与代换方法

桥式整流堆的作用是将220V交流电整流后输出300V直流电，若损坏，则会使电源电路无直流电压输出。

图解演示

对桥式整流堆的检测，可在断电情况下检测其引脚的阻值，或在通电情况下检测其电压值。图5-6所示为检测桥式整流堆300V直流输出电压的方法。

图5-6 检测桥式整流堆300V直流输出电压

图解演示

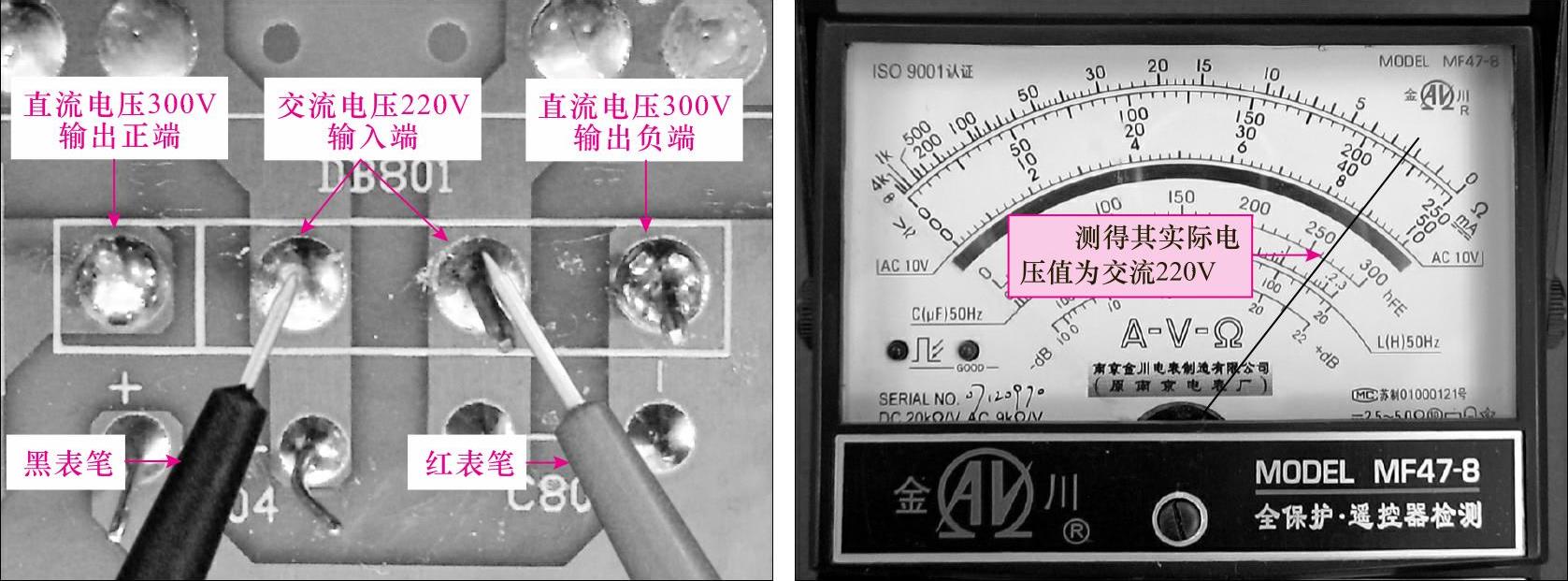

检测桥式整流堆220V交流输入电压如图5-7所示。若输入端电压正常，而无输出，则说明桥式整流堆损坏，可用电烙铁进行拆解和代换。

(https://www.chuimin.cn)

图5-7 检测桥式整流堆220V交流输出电压

相关资料

在断电情况下，判断桥式整流堆好坏，可通过检测其电阻的方法进行判断。检测时，将万用表一只表笔接任意的直流输出端，另一只表笔接任意的交流输入端，然后再对调表笔，根据桥式整流堆的内部结构原理可知，此时相当于接在一只二极管的两端，正常时，测量结果应为一个无穷大，一个有一定读数（二极管特性：正向导通，反向截止）。

4.滤波电容的检测与代换方法

滤波电容损坏也会引起电源电路不能正常工作的故障。滤波电容是否损坏可用万用表进行检测，在通电状态下，检测电压是否为300V，来判断滤波电容是否正常。

图解演示

滤波电容电压的检测方法如图5-8所示。将万用表调整为直流电压档，红表笔连接正极，黑表笔连接负极。若测得电容两端电压为0V，则表明220V交流输入部分不正常。

这时需要检查滤波电容是否损坏，可在不通电的情况下，用万用表进行检测。将红表笔连接正极，黑表笔连接负极，经检测此电容电阻值大约为100Ω。

图5-8 检测滤波电容电压值

若检测的阻值为0Ω，则该电容短路；若检测的阻值为无穷大，则该电容断路。更换损坏的电容时，同样是用电烙铁将其拆解下来，然后将性能完好的电容焊接在电路上。

5.开关变压器的检测与代换方法

判断开关变压器是否正常工作，可用示波器探头靠近开关变压器的磁心，由于变压器输出的脉冲电压很高，因此通过绝缘层就可以感应到行脉冲信号，若电源电路工作正常，则能感应到波形。

图解演示

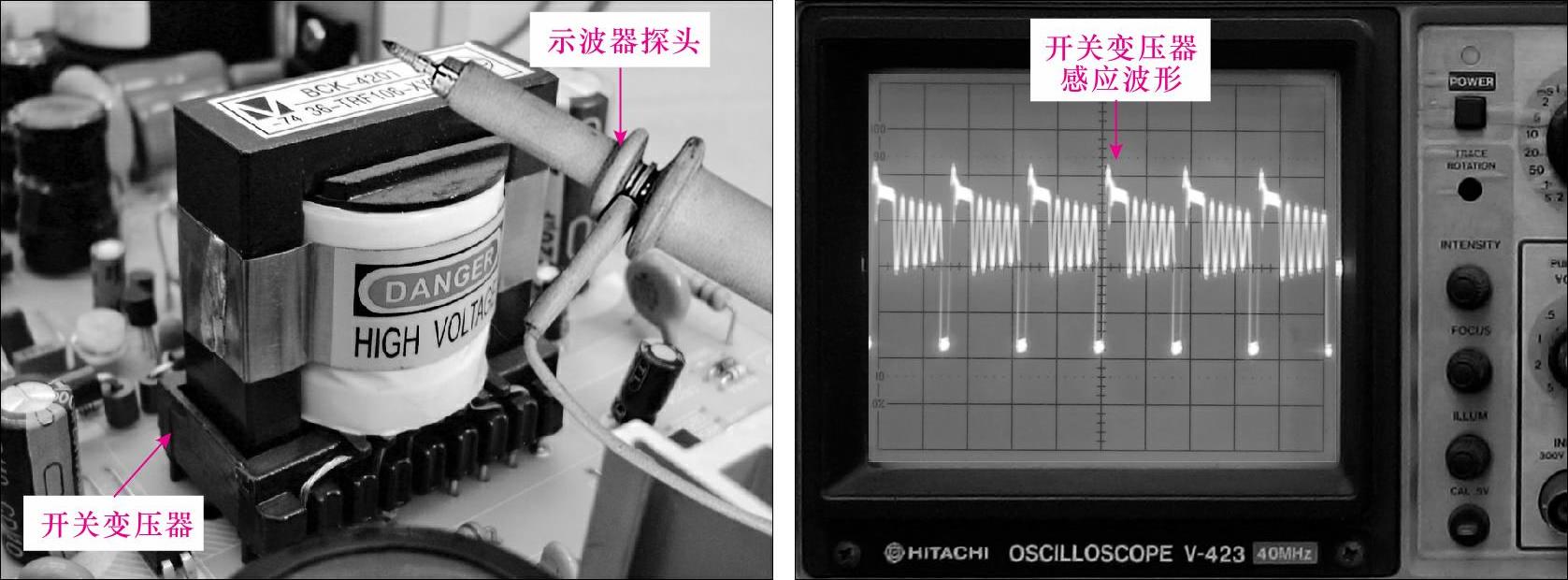

开关变压器的检测方法如图5-9所示。若检测有感应脉冲信号，则说明开关变压器没有问题。

图5-9 检测开关变压器感应波形

6.光电耦合器的检测与代换方法

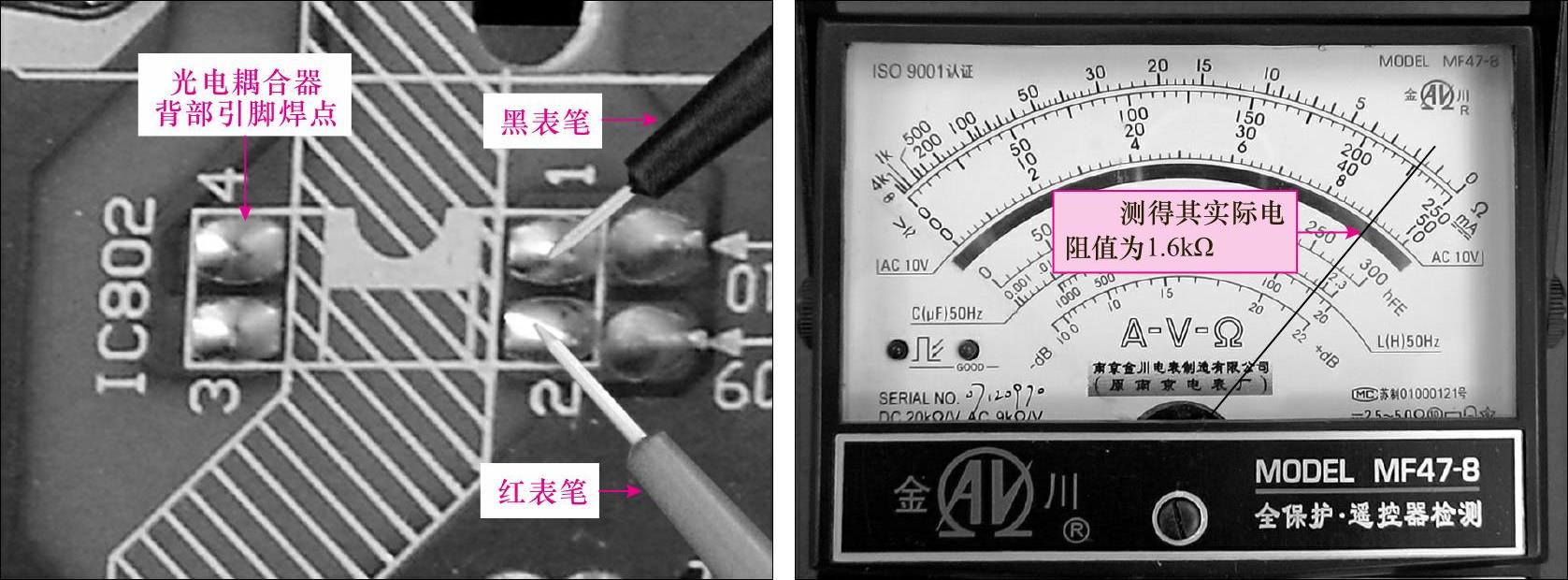

判断光电耦合器的好坏，可以在断电情况下用万用表测量其引脚之间的阻值。检测光电耦合器①脚和②脚的阻值如图5-10所示。

图解演示

经检测，光电耦合器的正向阻值大约为1.6kΩ，对换表笔检测①脚和②脚的反向阻值大约为1.6kΩ。

图5-10 检测光电耦合器①脚和②脚的阻值

图解演示

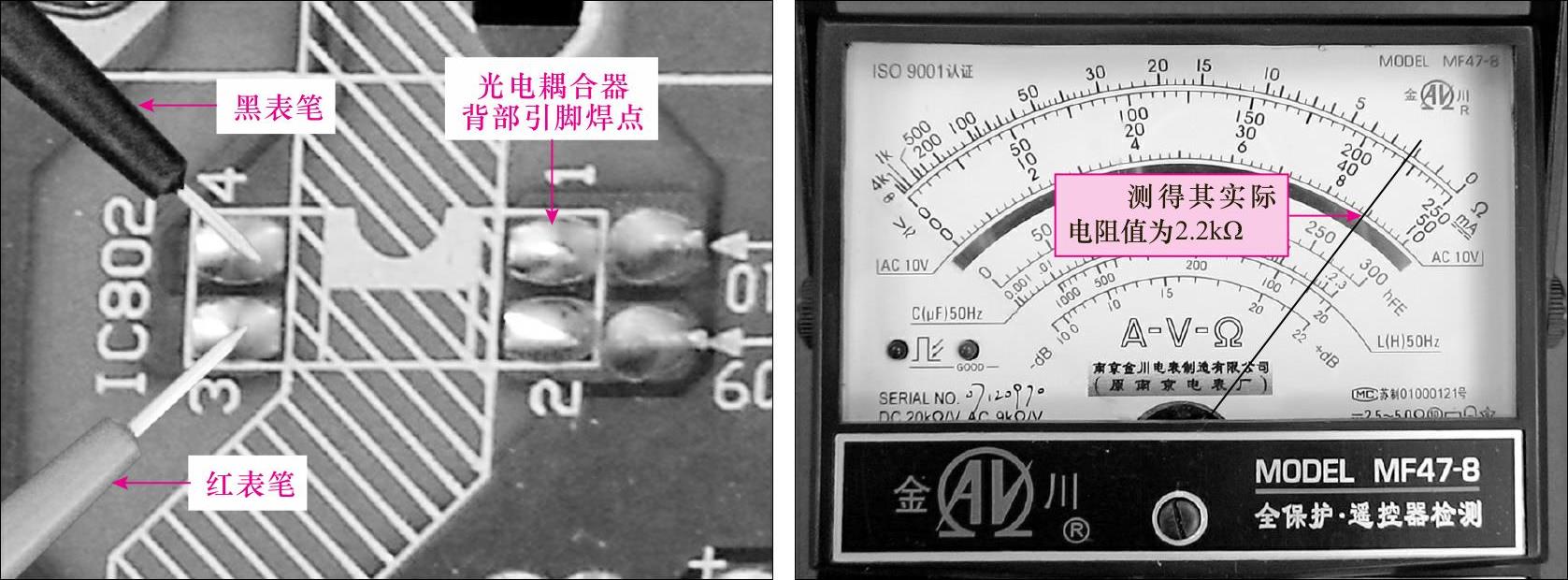

接下来检测③脚和④脚的阻值。图5-11所示为检测光电耦合器③脚和④脚阻值的方法。

图5-11 检测光电耦合器③脚和④脚的阻值

在正常情况下，测得③脚和④脚的正向阻值约为2.2kΩ，然后对换表笔，再测量③脚和④脚间的反向阻值为7.9kΩ。

若在测量过程中其阻值有异常，则可能是光电耦合器损坏，须更换该器件。
