遥控部件特点分析

2025-09-29 理论教育版权反馈

【摘要】：图5-13 遥控器中的主要部件遥控器主要是由微处理器、晶体振荡器、按键区、红外发光二极管、电池以及外围的电容器、三极管等部件组成的。遥控部件中的微处理器在工作时受人工指令的控制，人工指令就是由安装在前面板上的操作按键产生的。

最常用的遥控部件就是红外遥控，它是一种无线、非接触控制技术，具有抗干扰能力强、信息传输可靠、功耗低、成本低、易实现等显著优点。

图解演示

典型遥控部件的结构和功能如图5-12所示。遥控部件主要由遥控发射器件和遥控接收器件两部分构成。

图5-12 典型遥控部件的结构和功能图

1.遥控发射部件

图解演示

如图5-13所示，遥控发射部件也称为遥控器，它是一个以微处理器为核心的编码控制电路，它所编制的串行数据信号是通过红外线二极管发射出去并完成人机交互的。用户在使用时，通过遥控器将人工指令信号发送给信号接收电路，以控制电器产品运转。

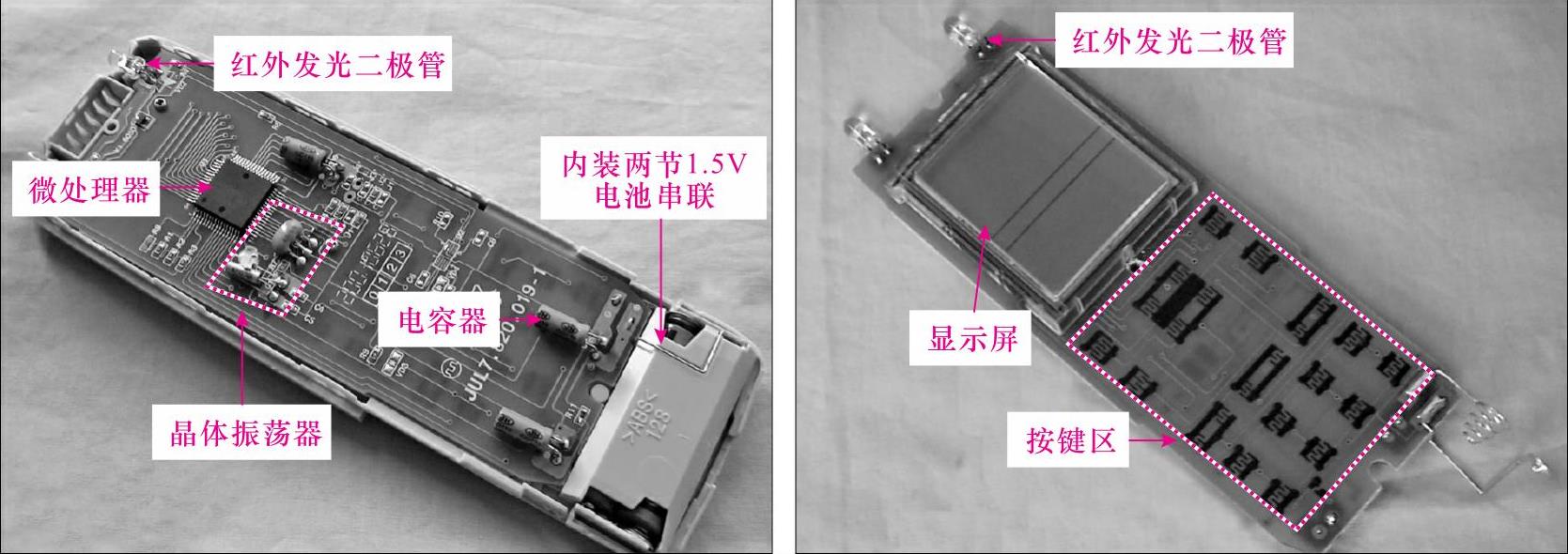

图5-13 遥控器中的主要部件

遥控器主要是由微处理器、晶体振荡器、按键区、红外发光二极管、电池以及外围的电容器、三极管等部件组成的。

提示说明(https://www.chuimin.cn)

微处理器可以对各种控制信息进行编码，然后将编码的信号调制到载波上，通过红外发光二极管以红外光的形式发射到红外接收电路中，红外接收电路将接收到的光信号变成电信号，并进行放大、滤波、整形，然后变成控制信号，该信号送往微处理器中，经处理后输出各种控制指令，实现遥控控制功能。

微处理器工作时需要时钟振荡信号，而时钟振荡信号又是由微处理器内部的振荡电路和外接晶体构成的。

遥控部件中的微处理器在工作时受人工指令的控制，人工指令就是由安装在前面板上的操作按键产生的。当按下任意一个操作按键时，便有键控信号送给微处理器，通过微处理器内部的编码和调制，产生驱动信号，然后经过三极管的放大后去驱动红外发光二极管，将信号发射出去。

红外发光二极管是遥控部件中不可缺少的一种器件，红外线是不可见的，在电子技术中用红外发光二极管来产生红外线。

2.遥控接收部件

图解演示

如图5-14所示，遥控接收部件主要是用来接收由遥控发射部件送来的控制信号，在遥控接收部件中设有一个红外光敏二极管，它接收红外光信号，并将光信号变成电信号，再进行放大、滤波和调制整形，再将控制信号提取出来，然后送给数字解码芯片中的微处理器，由微处理器对其他部位进行控制。

图5-14 遥控接收器中的主要部件

遥控接收器有三个输出引脚，其中有一个引脚为控制信号输出端，另一个为+5V供电端，还有一个作为接地引脚。当遥控器发出红外光遥控信号后，遥控接收器中的光电二极管将接收到的红外脉冲信号（光信号）转变为控制信号（电信号），再经AGC放大（自动增益控制）、滤波和整形后，将控制信号传输给微处理器。
