晶闸管的功能特点分析
【摘要】：双向晶闸管可以控制双向导通，因此除控制极G外的另两个电极不再分阳极、阴极，而称之为主电极T1、T2。由于晶闸管导通后其正向压降很低，因此第一个正半周达到最低点，即电源电压为零时，晶闸管VS自动关断。流过晶闸管的平均电流约等于流过负载的电流。改变可变电阻器RP的阻值或电容器C的电容量，即可控制晶闸管的导通时间。图1-52 可关断晶闸管的等效原理图图1-53 单结晶体管和单向晶闸管构成的调压电路
图解演示
晶闸管可以等效地看成一个PNP三极管和一个NPN三极管的交错结构，如图1-49所示，图中VT2管为PNP管，VT1管为NPN管。

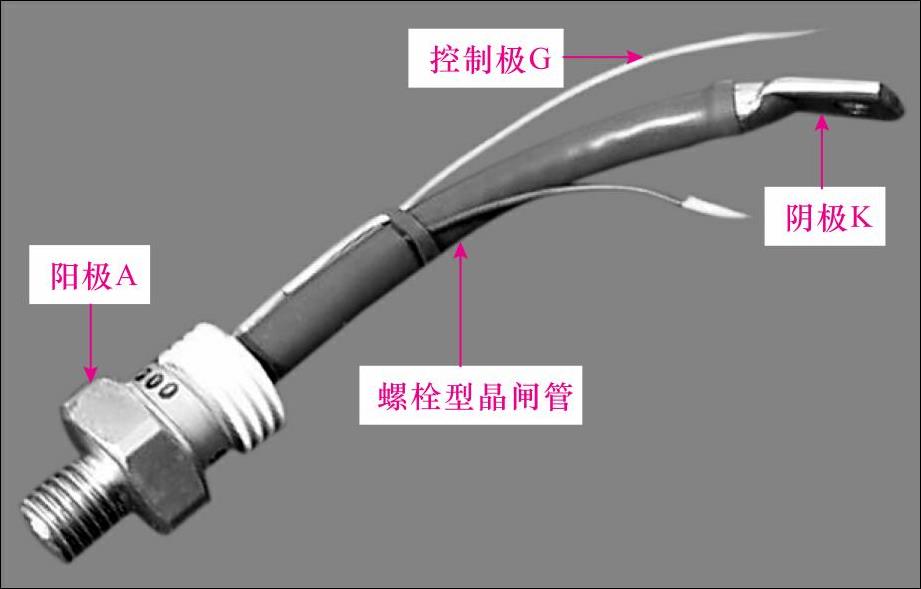

图1-48 螺栓型晶闸管的实物外形
图1-49 单向晶闸管的等效原理图
图解演示
当可控硅阳极加正向电压时，三极管VT1和VT2都承受正向电压，VT2发射结正偏，VT1集电结反偏。如果这时在控制极加上较小的正向控制电压Ug，则有控制电流Ig流入VT1的基极。经过放大，VT1的集电极便有Ic1=β1Ig的电流流进，此电流正是VT2的基极电流，经VT2放大，VT2的集电极便有Ic2=β1β2Ig的电流流进，而该电流又注入VT1的基极，如图1-50所示。如此反复，两个三极管很快能充分导通。
图1-50 可控硅导通原理
可控硅导通后，VT1的基极始终有比Ig大得多的电流流过。因而即使控制电压消失，可控硅仍能继续保持导通状态。
图解演示

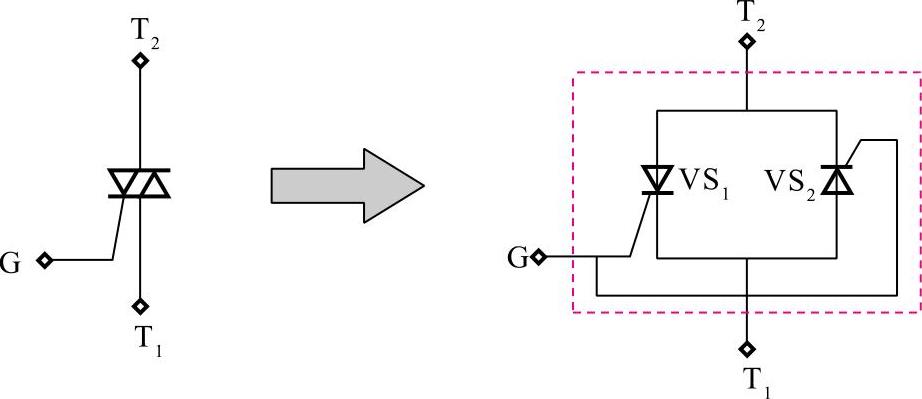

双向晶闸管可以等效为两个单向晶闸管反向并联，如图1-51所示。双向晶闸管可以控制双向导通，因此除控制极G外的另两个电极不再分阳极、阴极，而称之为主电极T1、T2。(https://www.chuimin.cn)
图1-51 双向晶闸管的等效原理图
图解演示

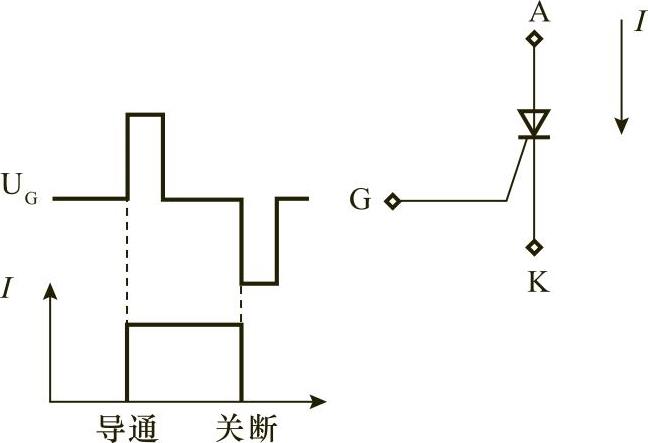

图1-52所示为可关断晶闸管的等效原理图。对于普通晶闸管来说，当晶闸管导通后控制极不起作用，要关断必须切断A-K之间电流或使流过晶闸管的正向电流小于维持电流。而可关断晶闸管克服了上述缺陷，即当控制极G加正脉冲电压时，晶闸管即可导通；当控制极G加负脉冲电压时，晶闸管便会关断。
图解演示

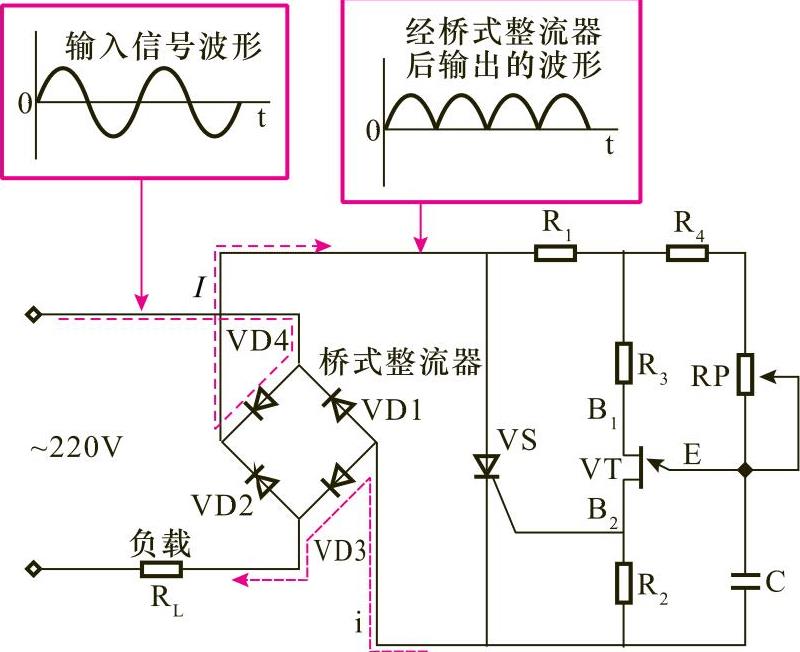

图1-53所示为晶闸管（单向晶闸管和单结晶体管）构成的调压电路。可以看到，220V交流电压经过桥式整流器后，通过R1、R2以及RP为电容器C充电，当电压达到单结晶体管（双基极二极管）峰点电压时，VT由截止变为导通，电容C通过双基极管的发射极、基极B2和R2后迅速放电，给晶闸管VS一个触发信号，从而使晶闸管VT导通。由于晶闸管导通后其正向压降很低（观察整流后的波形），因此第一个正半周达到最低点，即电源电压为零时，晶闸管VS自动关断。待下一个正半周到来时，电容C又充电，重复上述过程。流过晶闸管的平均电流约等于流过负载的电流（等效于控制电流）。
改变可变电阻器RP的阻值或电容器C的电容量，即可控制晶闸管的导通时间。
图1-52 可关断晶闸管的等效原理图
图1-53 单结晶体管和单向晶闸管构成的调压电路
