调谐组件的特点分析

2025-09-29 理论教育版权反馈

【摘要】：图解演示调谐组件主要是由可变电容、变容二极管、调谐线圈组成的，其作用是放大天线接收的微弱信号，进行选频等。图5-25所示为典型调谐组件的实物外形。

图解演示

调谐组件主要是由可变电容、变容二极管、调谐线圈组成的，其作用是放大天线接收的微弱信号，进行选频等。图5-25所示为典型调谐组件的实物外形。

1.可变电容

（1）微调电容器又叫半可调电容器，主要用于调谐电路中，通过微调电容值对电路的谐振频率实现微调。

（2）单联可变电容器的内部只有一个可调电容器，旋转转轴可以调节单联可变电容器的电容量，常用于直放式收音机电路中，可作为调谐器件来选取电台信号。

（3）双联可变电容器是由两个可变电容器组合而成的，在两组谐振电路中的两个电容可以进行同步调整。一般用于超外差式的中波、短波收音机电路中，其中的一个联作为调谐链，另一个联作为振荡链。

（4）四联可变电容器的内部包含有4个可变电容器，它可以同步调整4个谐振电路中的可变电容，使高频放大器和本振振荡器的谐振频率同步变化。

(https://www.chuimin.cn)

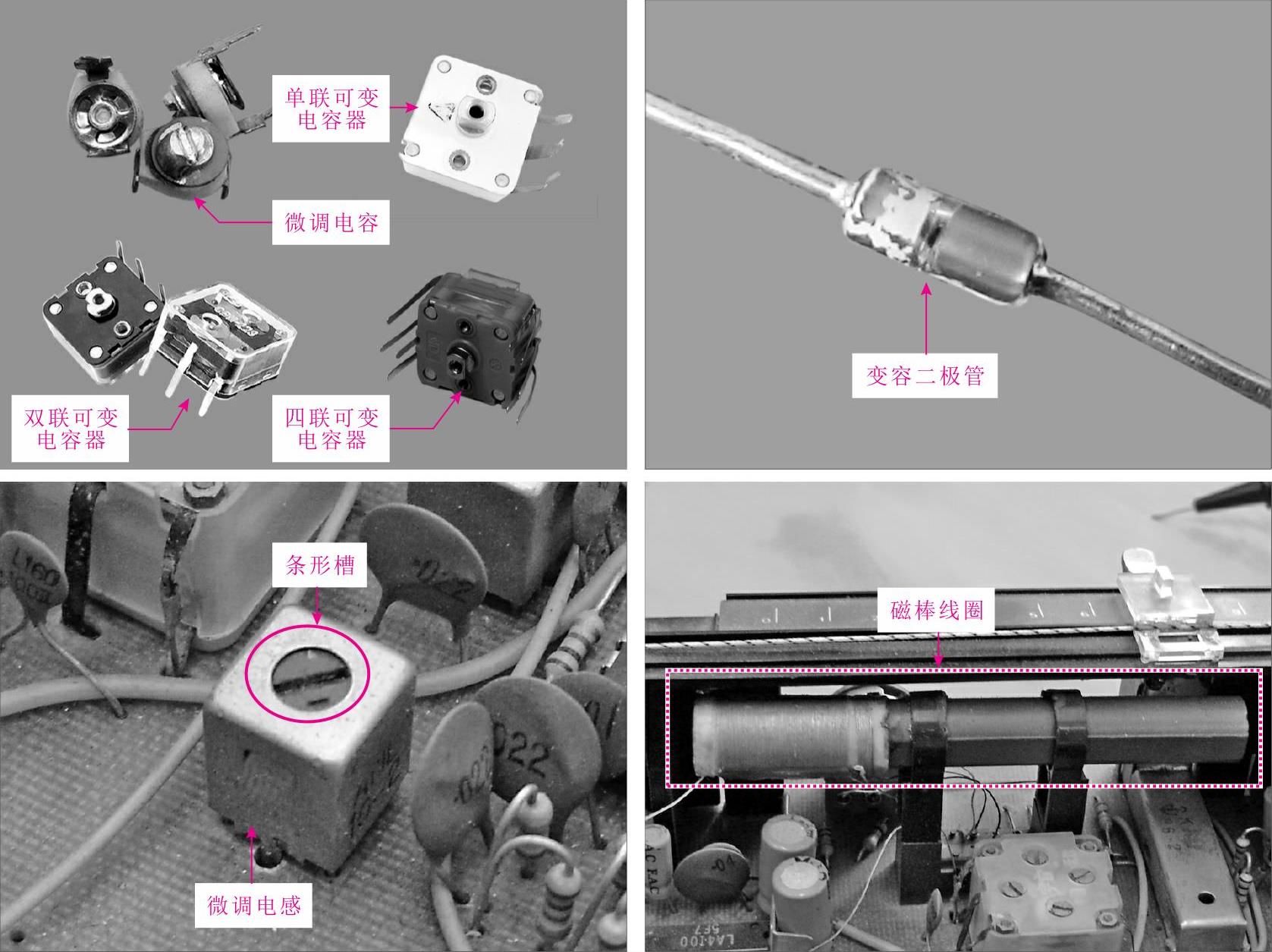

图5-25 典型调谐组件的实物外形

2.变容二极管

变容二极管是利用pn结的电容随外加偏压而变化这一特性制成的非线性半导体元件，在电路中起电容器的作用，通过施加电压就可以改变其电容量。通常替代可变电容器，应用在调谐电路中。

3.微调电感

微调电感就是可以调整电感量的电感，外部一般设有屏蔽外壳，磁心上设有条形槽以便调整。

4.磁棒线圈

磁棒线圈的基本结构是在磁棒上绕制线圈，这样会大大增加线圈的电感量。在收音机中常被用来制成天线谐振线圈。
