【摘要】：图4-31 L6563引脚排列图L6563电路的前馈功能是对主电压的变化，跟进了环路的稳定和瞬时响应。1脚：误差放大器反相输入，PFC的输出电压通过电阻分压，反馈到1脚，流入的电流将改变输出电压，所以称它跟随着主电压。5脚：乘法器第二输入功能。6脚：跟随升压功能。正常工作时，该脚停止供电，PFC调整锁定，PWM不工作。若该脚电压低于0.2V，则关闭IC，若电压大于0.6V则重新启动。

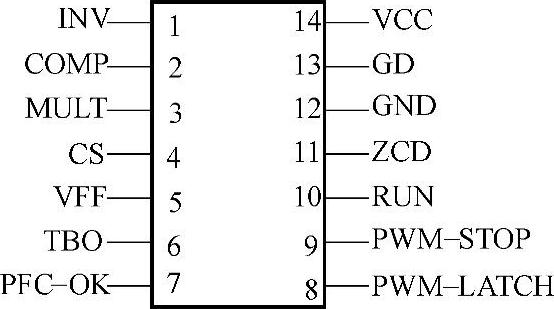

图4-31 L6563引脚排列图

L6563电路的前馈功能是对主电压的变化，跟进了环路的稳定和瞬时响应。IC还提供了跟随式升压状态的选择，其结果是PFC转换的功耗低，启动电流小（≤90μA），工作电流低（≤50μA）。

L6563的引脚功能，如图4-31所示。

1脚：误差放大器反相输入，PFC的输出电压通过电阻分压，反馈到1脚，流入的电流将改变输出电压，所以称它跟随着主电压。

2脚：误差放大器输出，补偿网络由该脚与1脚组成，使输出电压稳定，并保证高cosϕ和低的THD。

3脚：乘法器电压采样输入。通过电阻分压到输入整流电压上，提供正弦波参考信号电流。片内转换电流≥1.0μA。

4脚：PWM比较器输入端，电流经检测电阻转变成电压传递，与内部参考电压进行比较，决定开关管的通断。正常工作电压是1.7V。

5脚：乘法器第二输入功能。一只电阻和电容并联后连接到该脚与地之间，作环路增益补偿。

6脚：跟随升压功能。电阻连接该脚与地，决定流入该脚的电流，输出电压按比例改变，如果不使用，该脚将开路。(https://www.chuimin.cn)

7脚：PFC输出电压监视，实现电路保护，通过分压电阻来检测PFC电压输出并调整该电压。若该脚电压低于0.2V，则关闭IC，该脚电压在0.26～2.5V之间。

8脚：发出输出故障信号。如果电压大于2.5V或者CS电压大于1.7V，则为高电平。正常工作时，该脚停止供电，PFC调整锁定，PWM不工作。

9脚：故障信号输出。如果该脚信号低于0.5V，则IC不工作。正常时，该脚无供电。若不用则将该脚悬浮。

10脚：遥控开关。若该脚电压低于0.2V，则关闭IC，若电压大于0.6V则重新启动。

11脚：工作在临界模式时，升压电感去磁检测输入。负触发脉冲使MOS管导通。

12脚：地。

13脚：栅极驱动输出，输出电流为600mA。灌入电流为800mΑ，钳位电压为12V。

14脚：IC供电电源。
