1.S7332型螺纹磨床的部件

S7332型螺纹磨床的主要部件有砂轮架、头架、对线和螺距校正装置、砂轮修整器、尾座等。

2.部件结构

(1)砂轮架主轴主轴轴承采用静压轴承，静压轴承可获得较高的旋转精度。S7332型螺纹磨床砂轮架主轴部件的结构如图15-2所示，主轴1与轴承6之间的间隙为0.02～0.04mm。静压轴承在圆周上有4个油腔，输入的液压油使主轴浮在轴承的中心处。主轴的回转是通过带轮4传动，带轮由一对滚动轴承安装在后端盖5上。这种带轮可使主轴卸荷，使主轴不受V带拉力产生的弯曲力矩，从而保持高的旋转精度。

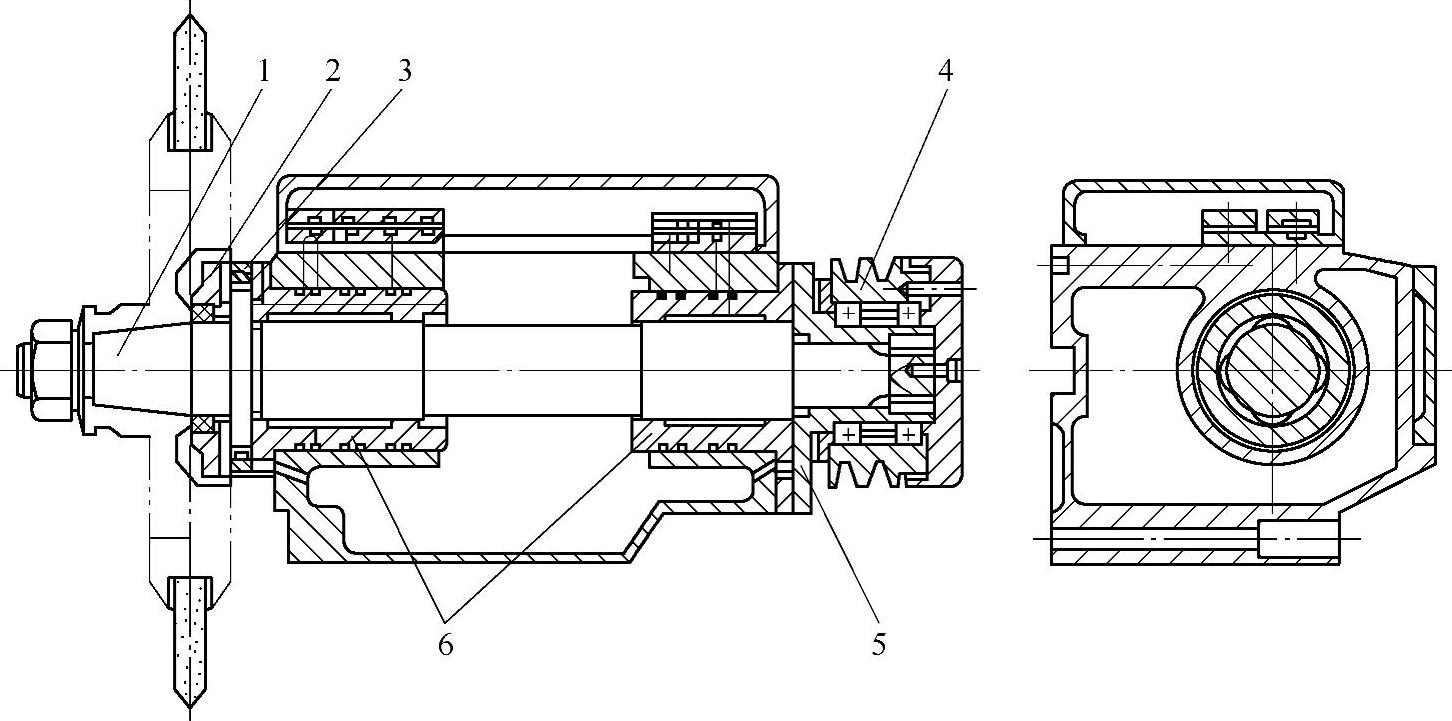

图15-2 S7332型螺纹磨床砂轮架主轴部件的结构

1—主轴 2—轴承盖 3—调整环 4—带轮 5—后端盖 6—轴承

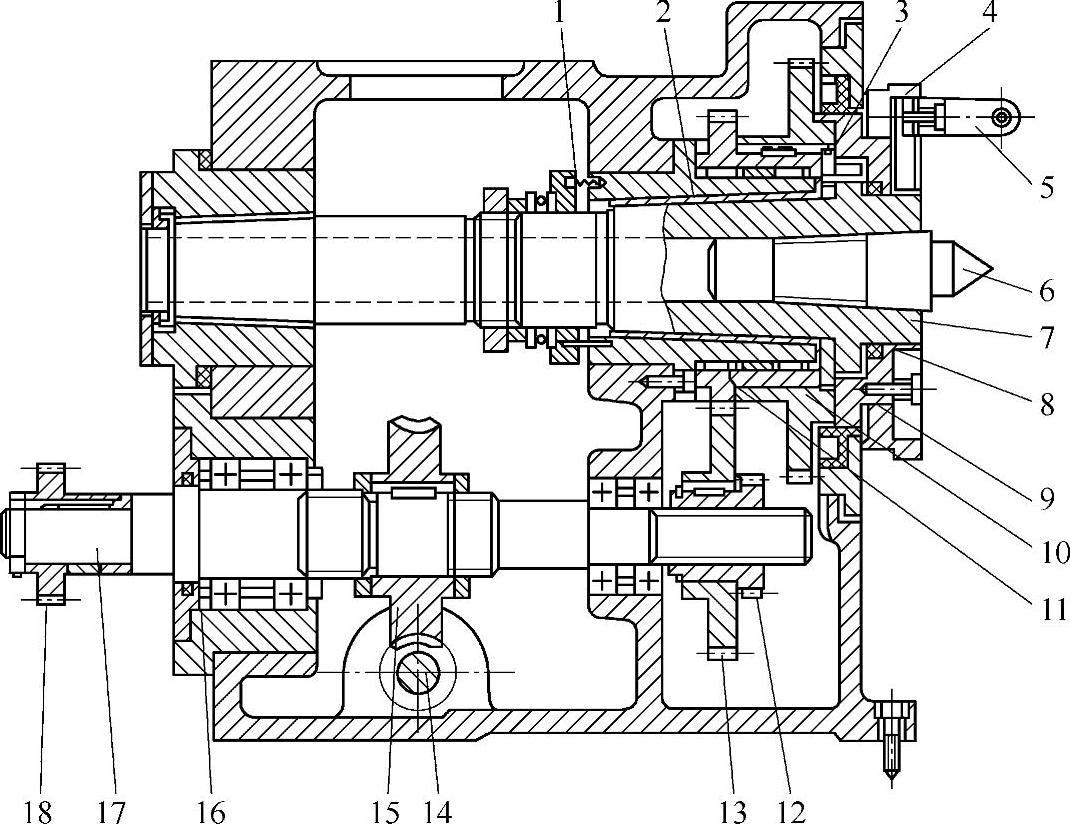

图15-3 S7332型螺纹磨床头架部件的结构

1—弹簧 2、3—轴承 4—拨盘 5—拨杆 6—顶尖 7—主轴 8—圆盘

9—分度盘 10、11、18—齿轮 12、13—滑移齿轮 14—蜗杆 15—涡轮 16—轴承 17—轴

(2)头架图15-3所示为S7332型螺纹磨床头架部件结构。头架主轴7由直流无级变速电动机经V带轮传动蜗杆14、蜗轮15，由传动轴17上的双联滑移齿轮13和12、传动齿轮11和10，通过拨盘4和拨杆5拨动工件旋转。分度时，操作手柄使齿轮13与11脱开，转动分度盘9即可。螺距扩大传动比有1、4。变换加大螺距手柄，当使滑移齿轮12与10啮合，则工件螺距增大至4倍。轴17左端齿轮18接交换齿轮。磨内螺纹时，主轴上可安装卡盘，主轴的轴承为1∶20锥度的滑动轴承。

(3)对线及螺距校正装置图15-4所示为S7332型螺纹磨床对线和螺距校正装置。对线时，通过蜗杆2带动齿轮套3旋转，使工件螺纹与砂轮对准，以使砂轮能均匀地磨削。校正机构的螺母4在拉簧作用下，通过杠杆7，使触点6紧压在校正尺5的下面，在工作台移动时，即可校正螺距误差。校正尺可按机床误差调整，尺面可修正。

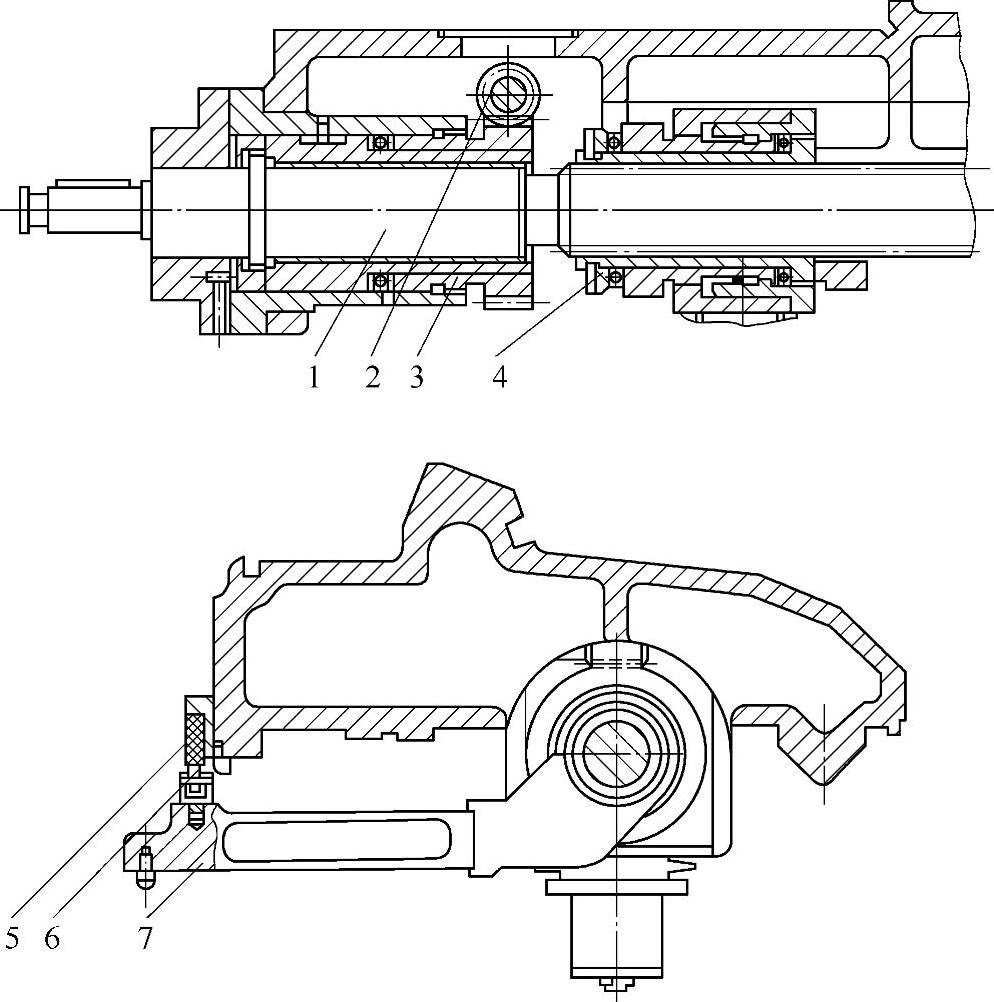

图15-4 S7332型螺纹磨床对线和螺距校正装置

1—丝杠 2—蜗杆 3—齿轮套 4—螺母 5—校正尺 6—触点 7—杠杆

(4)直线砂轮修整器图15-5所示为S7332型螺纹磨床直线砂轮修整器的结构。在快速进给液压缸3的作用下，修整器快速下降5mm同时自动进给，进给量通过调整手柄获得。当液压油进入液压缸活塞4的上腔时，推动活塞带动销子6和滑板8向下移动。左右滑板经过拉力弹簧14的作用在导轨上作水平方向移动，滚轮2亦同时紧紧沿着样板10的斜面往下移动，使装在修整器架13上的金刚石12随之移动，以完成修整砂轮两侧面。行程撞块11与微型开关接触后，修整器便快速退回。由捏手松开螺钉1可调整样板座的角度。捏手15和16分别调整外圆和侧面的修整速度。转轴7上的金刚钻修整砂轮外圆。

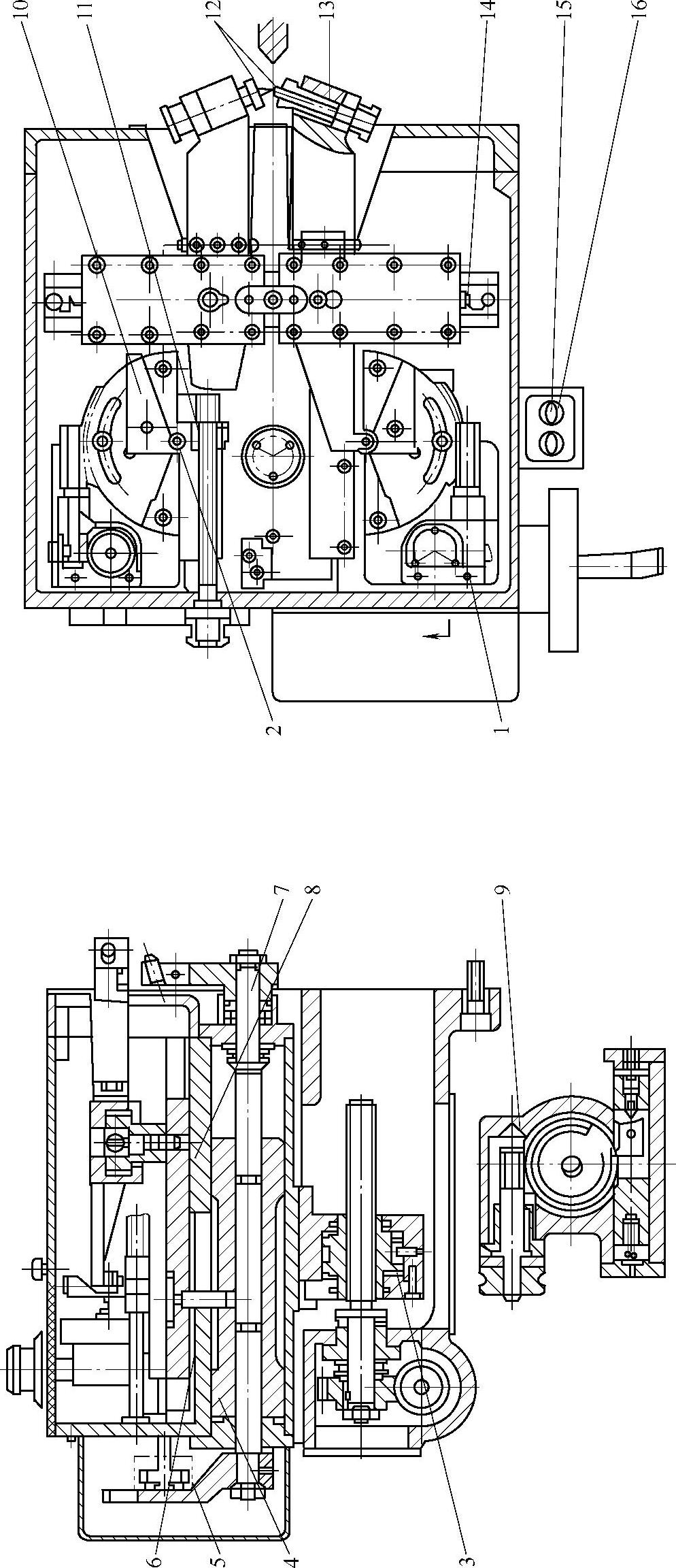

图15-5 S7322 型螺纹磨床直线砂轮修整器的结构

1一螺钉 2一滚轮 3一快速进给液压缸 4一活塞 5一手柄 6一销子 7一转轴 8一滑板 9一刻度盘

10一样板 11一撞块 12一金刚石 13→彦整器 14一拉力弹簧15、16一捏手
