按MDI面板的功能键【SYSTEM】选择CNC系统显示模式后，可通过PMC维修扩展软功能键〖PMCMNT〗，显示如下PMC维修信息。

1.信号状态显示

在PMC维修〖PMCMNT〗键选择后，如按软功能键〖信号〗，LCD可显示图10.2-2所示的信号状态显示页面。

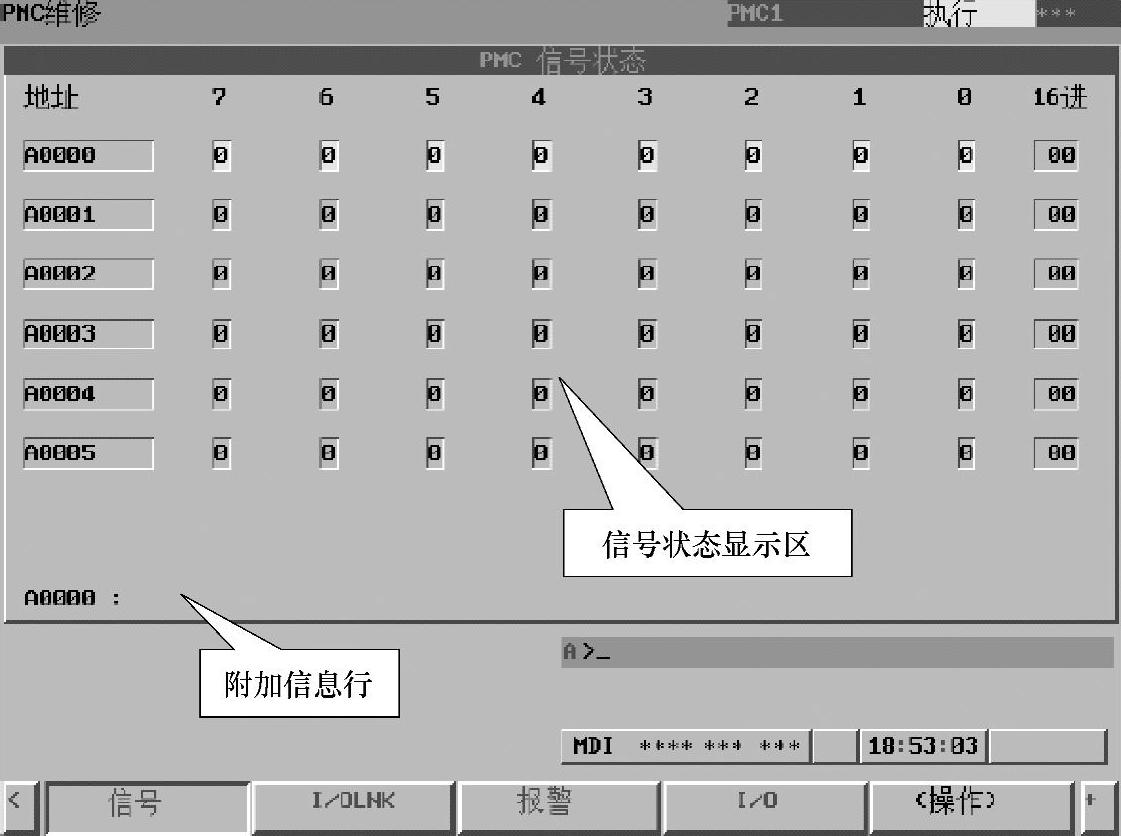

图10.2-2 信号状态显示

I/O信号状态显示按PMC的存储器地址（绝对地址）排列，DI/DO信号以字节为单位显示，可同时显示位状态和16进制值，在使用符号地址的PMC上，还可在附加信息行显示光标指定信号的符号地址和注释。进行了输入/输出状态强制设定的DI/DO信号，在二进制状态前显示有“＞”标记。

I/O信号显示页面可通过以下操作软功能键，选择所需的操作。

〖搜索〗：在MDI面板输入信号地址后，按此键可直接搜索指定地址的信号，并在LCD上显示。

〖10进〗：DI/DO信号的数值以十进制格式显示。

〖16进〗：DI/DO信号的数值以十六进制格式显示。

〖强制〗：切换到PMC的DI/DO信号状态强制设定页面。

〖次PMC〗：切换到从站PMC显示。

2.网络链接信息

在PMC维修〖PMCMNT〗菜单下，如选择软功能键〖I/OLNK〗，LCD可显示图10.2-3所示的I/O-Link网络链接信息。

I/O网络链接显示各栏的含义如下。

通道：显示PMC通道号。

组：组号，它代表I/O单元（I/O从站）在I/O-Link网络中的安装位置，离PMC最近的I/O单元的组号为0，后续的单元依次递增。

ID：显示I/O单元的ID号，不同的PMC-I/O单元有规定的ID号，PMC将根据单元ID号自动分配I/O点数和相对地址。例如，操作面板连接单元的ID号为“82”，FANUC标准机床操作面板的ID号为“53”等。

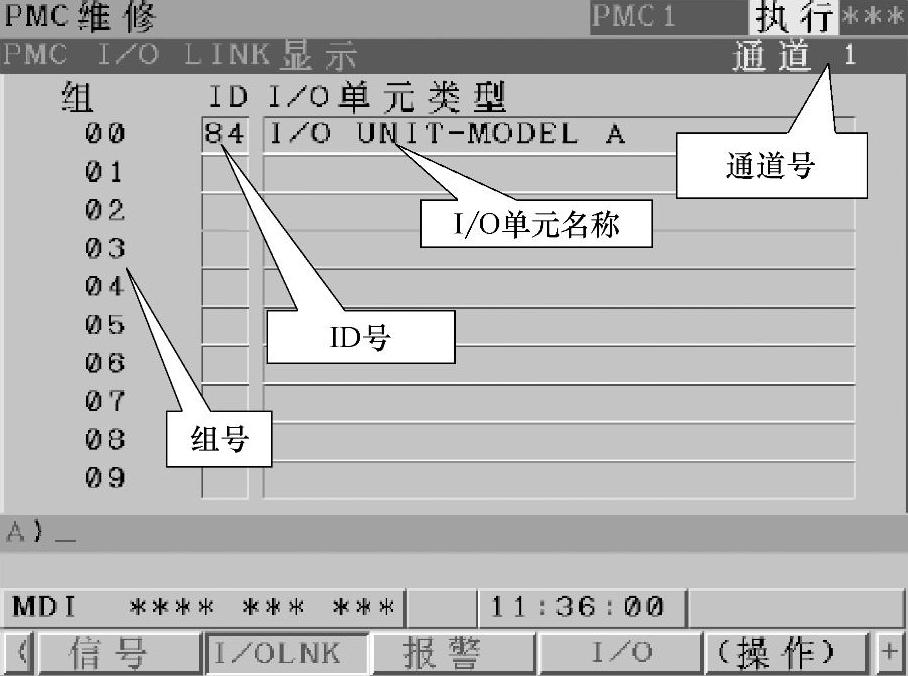

图10.2-3 I/O网络链接信息显示

I/O单元类型：显示I/O单元的类型和名称，例如，操作面板I/O、I/O UNIT-MODEL A（I/O单元A）等。

3.IO综合诊断

在PMC维修〖PMCMNT〗菜单下，如选择扩展软功能键〖I/O诊断〗，LCD可显示图10.2-4所示的I/O信号综合诊断页面，该页面可显示I/O信号的全部信息。

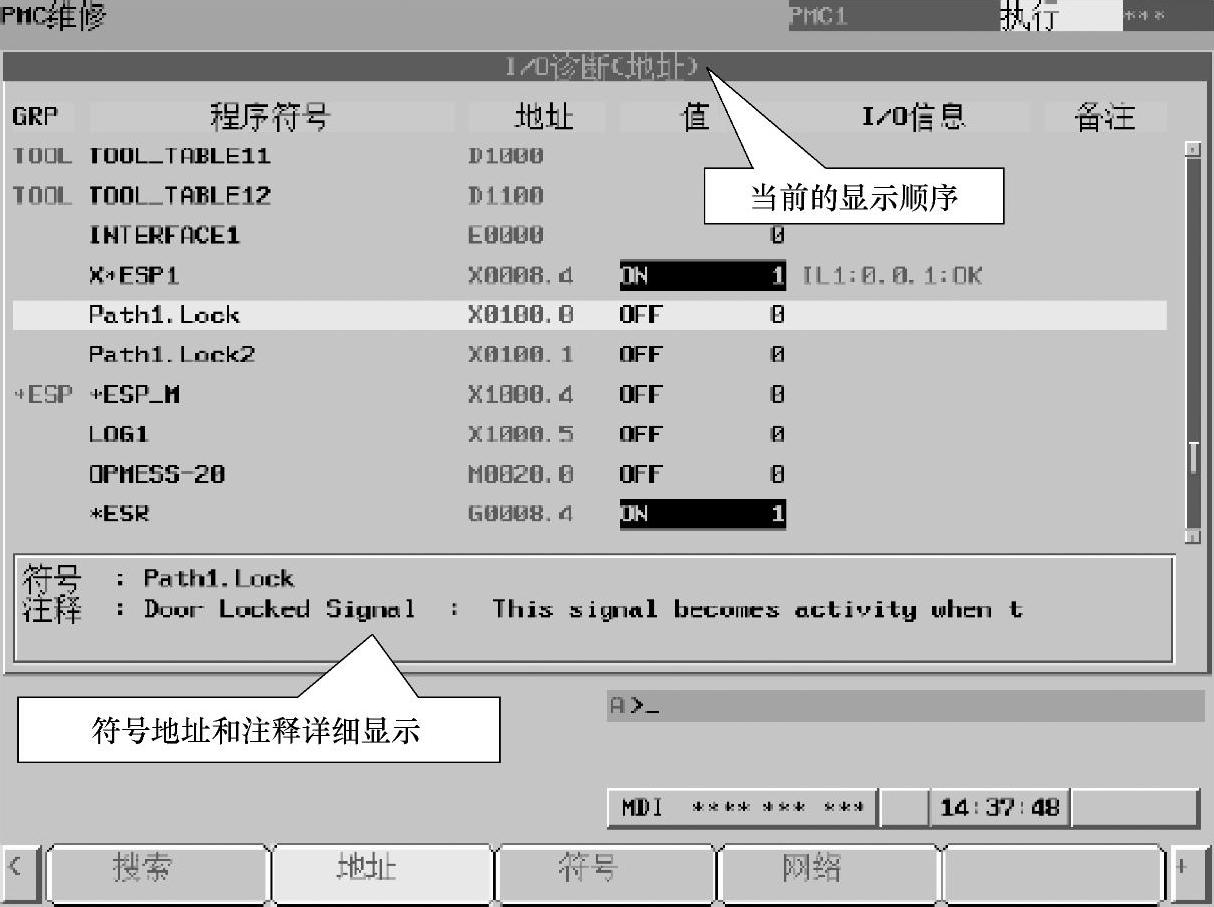

图10.2-4 I/O综合诊断显示

I/O信号综合诊断页各栏的含义如下。

GRP：PMC符号地址的分组名，通过扩展软功能键〖组〗或〖全组〗，可选择符号地址组或显示所有组的信号。

程序符号：显示信号在PMC程序中所使用的符号地址。

地址：显示信号的PMC存储器地址（绝对地址）。(https://www.chuimin.cn)

值：信号的状态或10进制数值。

I/O信息：指示信号的I/O链接情况。显示值的首字母代表模块类型，“I”为输入模块、“O”为输出模块、“∗”为其他模块。第2、3位为从站链接信息，I/O-Link从站以“Ln”表示（n为PMC通道号）；PROFIBUS从站显示“P”。第4～6位为从站的网络地址，I/O-Link地址以“组·基座号·插槽号”的形式显示，“组”的含义同前述的I/O网络链接显示；基座是带扩展机架的分布式I/O单元的机架序号，其他单元为“0”；插槽是分布式I/O单元的I/O模块序号，其他单元为“1”。最后位置显示网络通信状态，OK代表正常。

例如，X0008.4信号（急停输入）的I/O信息显示为“IL1：0·0·1：OK”，它代表信号X0008.4连接在输入模块上，该模块链接于I/O-Link总线的PMC通道1，其安装位置离PMC最近，网络通信正常等。

显示页还可通过软功能键扩展，显示如下软功能键。

〖搜索〗：在MDI面板输入地址后，按此键可以直接搜索指定地址的信号，并在LCD上显示。

〖地址〗：I/O信号按照存储器地址显示。

〖符号〗：I/O信号按照符号地址显示。

〖网络〗：I/O信号按照网络链接次序显示。

〖组〗：显示指定符号地址组的信号。

〖全组〗：显示所有符号地址组的信号。

〖设定〗：设定显示内容。

4.PMC报警

在PMC维修〖PMCMNT〗菜单下，如选择软功能键〖报警〗，LCD可显示图10.2-5所示的PMC报警页面，出现报警时可显示PMC报警号和报警信息。

5.数据输入/输出

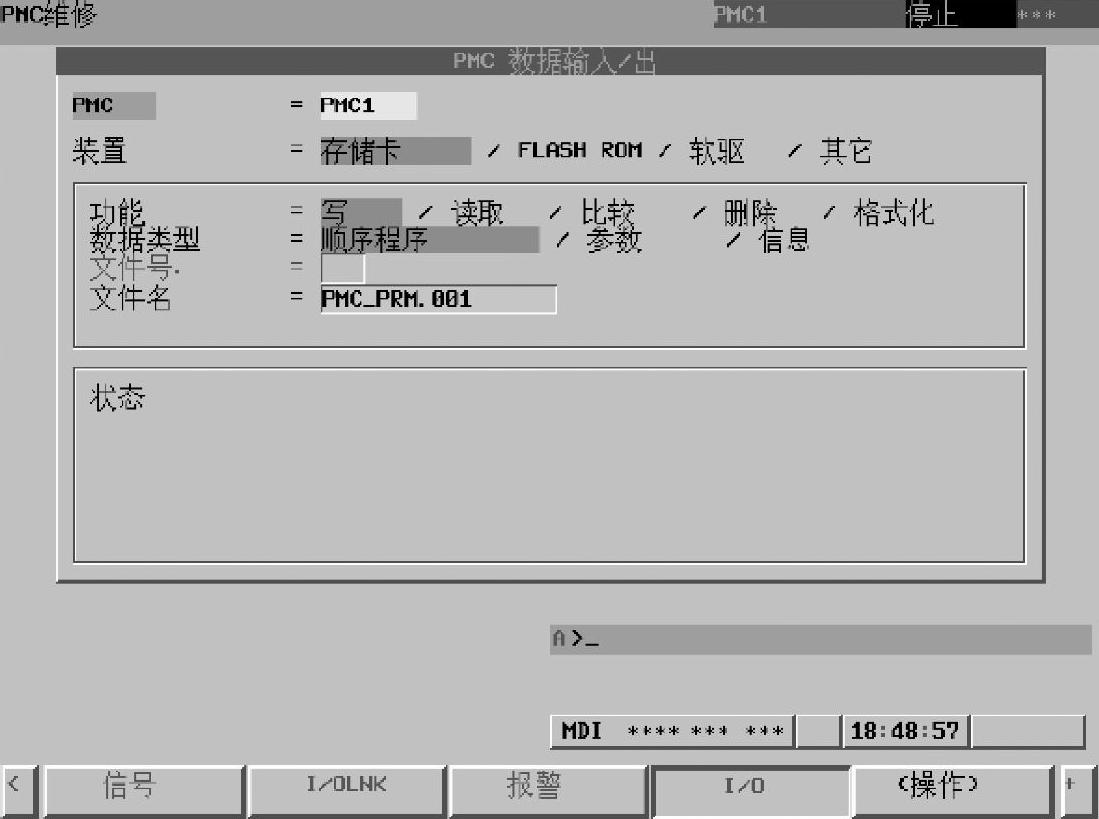

PMC维修信息可以通过CNC的数据输入/输出接口，以文本的形式输出。在PMC维修〖PMCMNT〗菜单下，如选择软功能键〖I/O〗，LCD可显示图10.2-6所示的PMC数据输入/输出页面。显示页的装置栏显示输入/输出设备类型、功能栏显示输入/输出操作、数据类型栏显示输入/输出的内容、文件名栏显示输入/输出数据文件的名称。

页面还可通过如下软功能键选择所需的操作。

〖执行〗：执行数据输入/输出操作。

〖列表〗：切换到列表显示页面。
