1.游标的使用方法

在确保数字化仪正常工作（指示灯亮）并与计算机有效连接，【读纸样】对话框打开的情况下，将游标定位器的“+”字准星与需要输入的点对齐，按下按键进行输入。

2.纸样的输入方法

（1）输入布纹线：在布纹线的起点与终点按 pagenumber_ebook=305,pagenumber_book=294 键。

（2）直线：在直线的起点与终点按 pagenumber_ebook=305,pagenumber_book=294 键。

（3）连续直线：按 pagenumber_ebook=305,pagenumber_book=294 键指示各点。

（4）曲线：按 pagenumber_ebook=305,pagenumber_book=294 键或键，指示曲线端点；按键或键，依次指示曲线上中间各点；按键或键，指示曲线终点。

（5）输入剪口：剪口可依附在放码转折点、放码曲线点、非放码转折点和非放码曲线点上，读图时先按 pagenumber_ebook=305,pagenumber_book=294 、、或键，之后再按键即可；也可以单独读入，但必须在轮廓线输入结束后才可以。

（6）输入外轮廓线：按下【读纸样】对话框中的【读轮廓线】工具按钮转折点按 pagenumber_ebook=305,pagenumber_book=294 键，，放码非放码曲线点按键，最后按键结束。

（7）输入开口辅助线：按下【读纸样】对话框中的【读不闭合的纸样辅助线】工具按钮，或按 pagenumber_ebook=305,pagenumber_book=294 键选中按钮，按照与读轮廓线相同的方法读入，最后按键结束。

（8）输入闭合辅助线：按下【读纸样】对话框中的【读闭合的纸样辅助线】工具按钮，或按 pagenumber_ebook=305,pagenumber_book=294 键选中按钮，按照与读轮廓线相同的方法读入，最后按键结束。

（9）输入内边线：按下【读纸样】对话框中的【读内边线】工具按钮或按 pagenumber_ebook=305,pagenumber_book=294 键选中按钮按照与读轮廓线相同的方法读入，最后按键结束。

四种线形读入效果如图7-12所示。

pagenumber_ebook=306,pagenumber_book=295

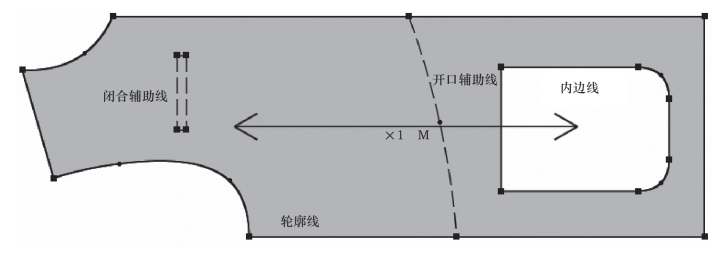

图7-12　四种线形读入效果

（10）输入放码网状图：先将基础码衣片外轮廓线输入完毕，然后在【读纸样】对话框中按下【读放码网状图】工具按钮，或按 pagenumber_ebook=306,pagenumber_book=295 键选中按钮，用游标键输入基码纸样的某一放码点，再用键按从小到大的顺序读入与该点相对应的其他各码的点，基码除外，直到各点全部读入，最后按键结束。

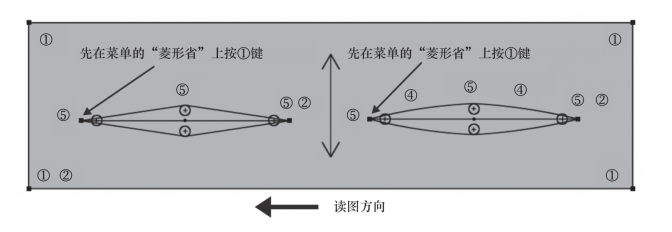

（11）输入V 形省：读边线读到V 形省时，先用 pagenumber_ebook=306,pagenumber_book=295 键单击在菜单上的“V形省”（软件默认为V 形省，如果没读其他省而读此省时，则不需要在菜单上选择），再按键依次读入省口起点、省尖点、省口终点。如果省线是曲线，在读省口起点后按键读入曲线点。由于省是对称的，读弧线省时，用 pagenumber_ebook=306,pagenumber_book=295 键读一边就可以了，具体如图7-13所示。

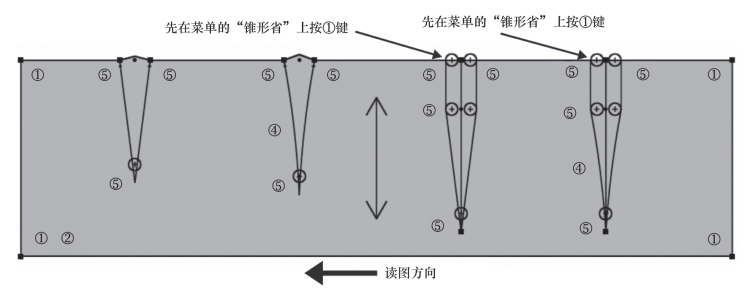

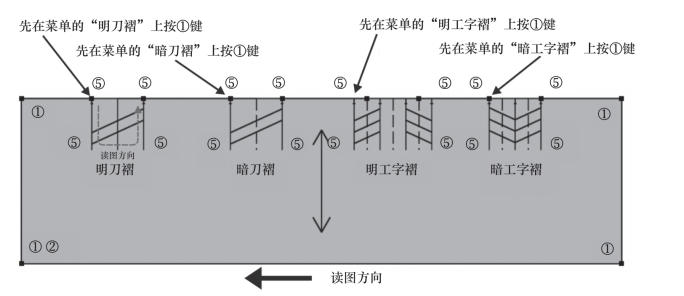

（12）输入锥形省：读边线读到锥形省时，先用 pagenumber_ebook=306,pagenumber_book=295 键单击在菜单上的“锥形省”，再按⑤键依次读入省口起点、省腰、省尖、省口终点。如果省线是曲线，在读省口起点后按键读入曲线点。由于省是对称的，读弧线省时，用键读一边就可以了，具体如图7-13所示。
