WinCC flexible有非常强大的动画功能，几乎可以对每一个画面设置动画功能。下面我们通过一个简单的例子演示动画功能的实现方法。

要求：实现小车的水平移动动画，IO域中字符的颜色根据变量值的变化而改变。

新建用于控制小车移动的Short型变量tag1。

在画面一中，通过简单对象“矩形”和“圆”画出一个小车的示意图。将它们全部选中，通过右键菜单“组合”→“组合”组合为一个整体。

选中整体图形，在属性对话框中，双击“动画”→“水平移动”项，打开“水平移动”动画设置对话框，如图7-12所示，同时在画面中出现两个小车，深色的小车表示小车运动的起始位置，浅色的表示结束位置，红色的箭头指出了小车的运动方向。设置过程变量为tag1，范围为0～100，表示该变量从0变化到100时，小车的水平坐标从88变化到240。可以修改起始位置和结束位置的坐标数值。

(https://www.chuimin.cn)

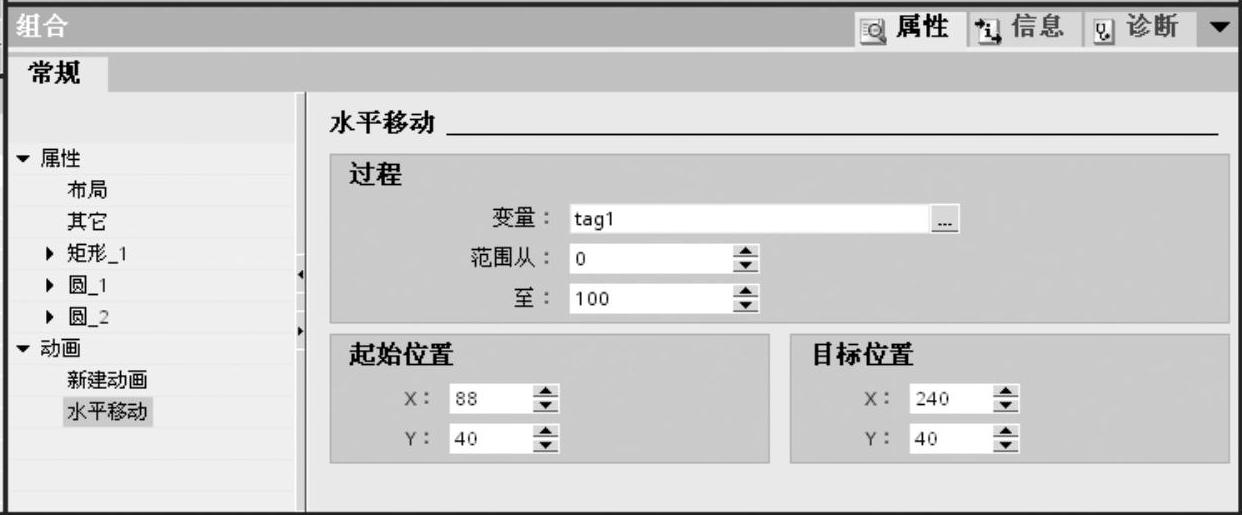

图7-12 组合的属性对话框

在画面中再生成一个IO域，用来显示变量tag1的值。选中该IO域，在其属性对话框中，添加“动画-外观”项，如图7-13所示，设置变量为tag1，类型为范围，设置值范围0～50对应前景色即IO域中的字符颜色为蓝色，值范围51～75对应前景色为红色，76～100对应前景色为绿色。这样画面的组态就完成了。运行项目，观察效果。

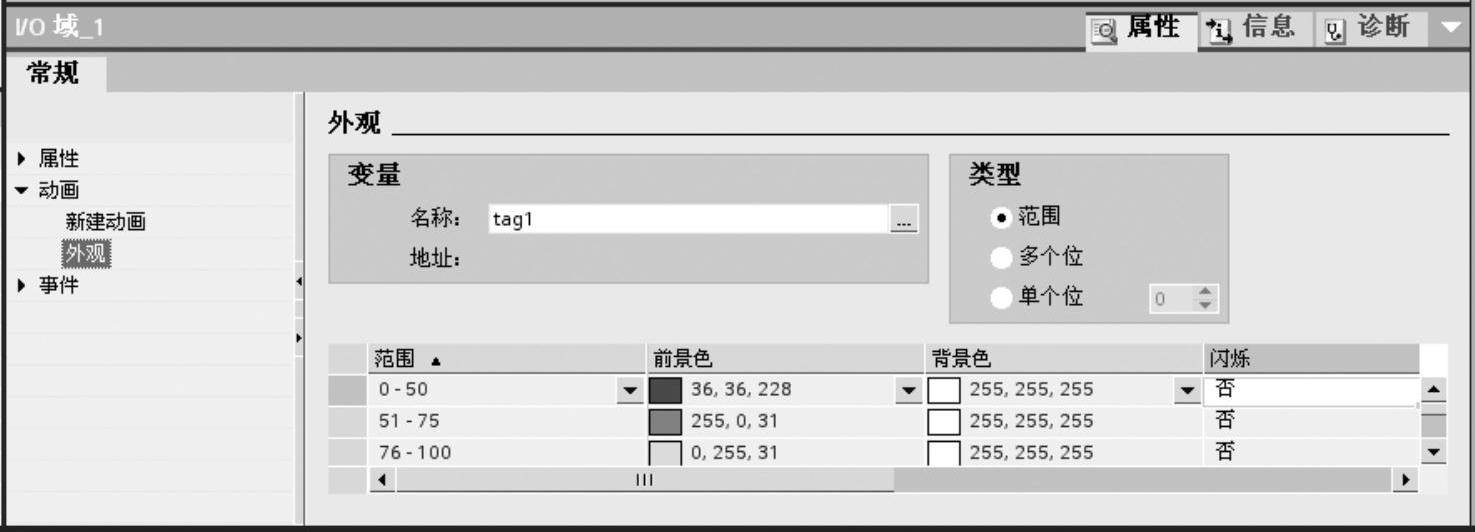

图7-13 IO域的外观动画设置
