1.飞鱼省上衣款式图（图4-299）

pagenumber_ebook=215,pagenumber_book=204

图4-299　飞鱼省上衣款式图

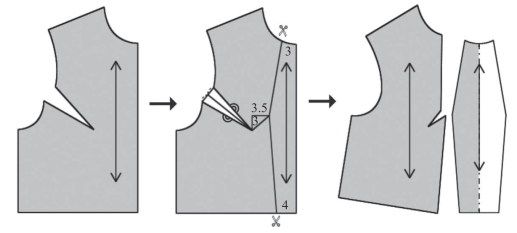

2.飞鱼省上衣前片结构和变化图（图4-300）

pagenumber_ebook=215,pagenumber_book=204

图4-300　飞鱼省上衣前片结构和变化图

3.飞鱼省上衣前片CAD结构设计

（1）打开“原型上衣前片”文件，将其以文件名“飞鱼省上衣”保存。

（2）选中【智能笔】工具，参照图4-300所示，画出展开线。选中【剪断线】工具，将线段在F点、I点切断，如图4-301所示。

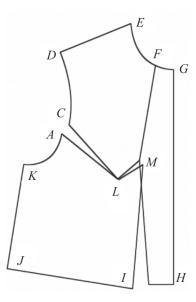

（3）选中【设计工具栏】中的【对接】工具，鼠标先单击线段AL和BL，再依次单击线段LM、MI、IJ、JK和KA，右键单击，完成线段复制对接移动，如图4-302所示。选中【橡皮擦】工具，将原来的线段IJ、JK、KA、AL、AC以及其他不要的辅助线删除，如图4-303所示。

pagenumber_ebook=216,pagenumber_book=205

图4-301　画展开线，切断线

pagenumber_ebook=216,pagenumber_book=205

图4-302　复制对接

pagenumber_ebook=216,pagenumber_book=205

图4-303　删除不要的结构线

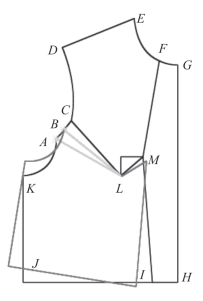

（4）鼠标先单击线段CL和AL，再依次单击线段CD、DE、EF、FM和ML，右键单击，完成线段复制对接移动。选中【橡皮擦】工具，将原来的线段CL、CD、DE、EF、ML和对接线AL删除，如图4-304所示。

（5）选中【剪刀】工具，生成飞鱼省上衣前片和侧片纸样。选中【纸样对称】工具，将前片纸样关联对称展开，如图4-305所示。

pagenumber_ebook=216,pagenumber_book=205

图4-304　复制对接，删除不要的结构线

pagenumber_ebook=216,pagenumber_book=205

图4-305　飞鱼省上衣纸样

（6）单击【保存】工具，将飞鱼省上衣纸样保存即可。

操作提示

也可以用【旋转】工具完成飞鱼省上衣的省道转移设计。
