回旋省上衣的结构设计优化建议
【摘要】：参照图4-294所示，画出原型上衣前、后片的结构图。选中工具，以前中线为对称轴，复制对称结构线。单击工具，将回旋省上衣纸样保存即可。

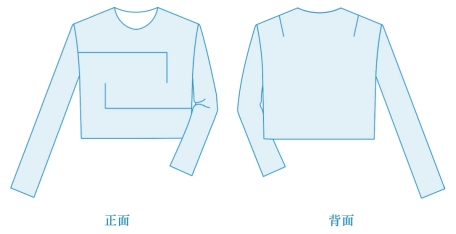

1.回旋省上衣款式图（图4-292）
图4-292 回旋省上衣款式图

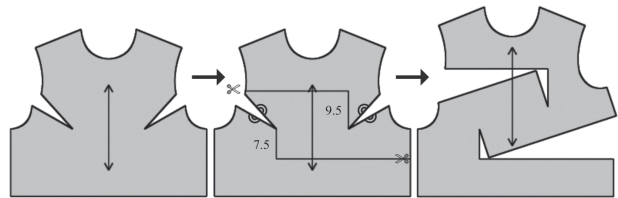

2.回旋省上衣前片结构和变化图（图4-293）
图4-293 回旋省上衣前片结构和变化图
3.回旋省上衣前片CAD结构设计
（1）新建一个工作画面。参照图4-294所示，画出原型上衣前、后片的结构图（图中背长为37.5cm、胸围为83cm）。单击【保存】工具
，将其以文件名“原型上衣”保存。
（2）选中【橡皮擦】工具
，仅保留前片的轮廓结构线，其他结构点、线全部删除。按【Ctrl+A】键，将结构图以文件名“原型上衣前片”保存。再次按【Ctrl+A】组合键，将结构图以文件名“回旋省上衣”保存。
图4-294 原型上衣前后片结构图
（3）选中【对称】工具
，以前中线为对称轴，复制对称结构线。选中【橡皮擦】工具
，将前中线删除。选中【智能笔】工具
，参照图4-293所示，画出展开线。选中【剪断线】工具
，将线段在D点、I点切断，如图4-295所示。(https://www.chuimin.cn)
（4）选中【旋转】工具
，鼠标框选多边形BCDEFGHIJ及其内部结构线，右键单击，再依次单击B点和C点，松开鼠标移到A点再单击，合并左侧省。选中【橡皮擦】工具
，将原来的多边形BCDEFGHIJ及其内部结构线删除，如图4-296所示。
图4-295 画展开线，切断线
图4-296 合并左侧省
（5）鼠标框选多边形DEFGK，右键单击，再依次单击G点和F点，松开鼠标移到H点再单击，合并右侧省。选中【橡皮擦】工具
，将原来的多边形DEFGK删除，如图4-297所示。选中【剪刀】工具
，生成回旋省上衣纸样，如图4-298所示。
图4-297 合并右侧省
图4-298 回旋省上衣纸样
（6）单击【保存】工具
，将回旋省上衣纸样保存即可。
