女士衬衫CAD工业纸样设计技巧分享
【摘要】：图5-79女衬衫结构图图5-79女衬衫结构图选中工具，将领子的相关结构线复制一份。图5-80女衬衫纸样2.纸样编辑修改缝份：①按键盘上的键，显示纸样缝份，此时所有纸样的缝份按照之前的设定，统一为1cm。女衬衫纸样最终加缝效果如图5-83所示。图5-83女衬衫纸样加缝效果图开省：①按组合键，显示放码点；按键，隐藏缝份线。③用同样方法，W2值为2.5，开出后片的另一个省。
1.结构制图
（1）进入自由设计与放码系统的工作画面，单击【新建】按钮
，新建一个工作画面。
（2）选择【号型】菜单下的【号型编辑】命令，弹出【设置号型规格表】对话框。在对话框中以M码为基准码，建立如图5-78所示的号型规格表，并将其保存。
图5-78 设定的女衬衫号型规格表
（3）将输入法切换到英文输入状态，参照图5-73、图5-74所示，画出女衬衫的结构图，如图5-79所示（结构制图过程可参看光盘里的操作视频）。

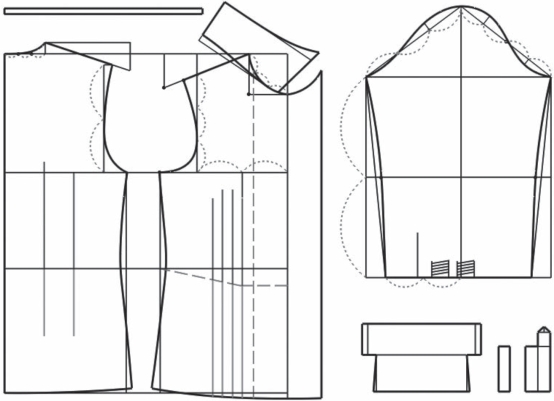

图5-79 女衬衫结构图
（4）选中【移动】工具
，将领子的相关结构线复制一份。选中【橡皮擦】工具
，将复制的结构线中除领子结构线以外的多余线删除。选中【剪断线】工具
，将领脚线接成一条整线。选中【旋转】工具
，将领子结构线以后中线为竖直线摆正。
（5）选中【剪刀】工具
，生成女衬衫各片纸样。选中【纸样对称】工具
，将领子和后片纸样关联对称展开。选中【布纹线】工具
，将领口包条纸样的布纹线调成水平，将各纸样的布纹线移到合适位置。鼠标移到纸样上，按【空格】键，出现
形后将各纸样移动摆放到合适位置，如图5-80所示。

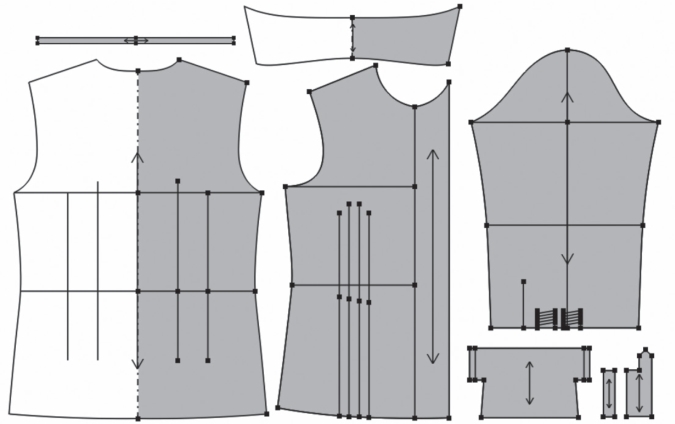

图5-80 女衬衫纸样
2.纸样编辑
（1）修改缝份：
①按键盘上的【F7】键，显示纸样缝份，此时所有纸样的缝份按照之前的设定，统一为1cm。
②选中【加缝份】工具
，鼠标移到任一纸样的放码点上单击，弹出的【衣片缝份】对话框中设置如图5-81所示，将所有纸样的缝份统一调成0.7cm，之后将前、后片底边的缝份调成2.5cm，将前片折边的缝份调成0。鼠标单击后肩斜线，弹出的【加缝份】对话框中选择起点缝型为“2”，单击【确定】按钮，将后肩斜线在颈侧位置调成直角；鼠标单击前肩斜线，弹出的【加缝份】对话框中选择终点缝型为“2”，单击【确定】按钮，将前肩斜线在颈侧位置调成直角。前、后肩斜线在颈侧加缝效果如图5-82所示。
③按【Ctrl+F】组合键，隐藏放码点。女衬衫纸样最终加缝效果如图5-83所示。
图5-81 【衣片缝份】对话框

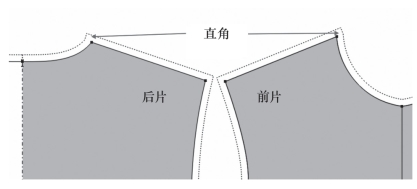

图5-82 前、后肩斜线在颈侧缝型调成直角

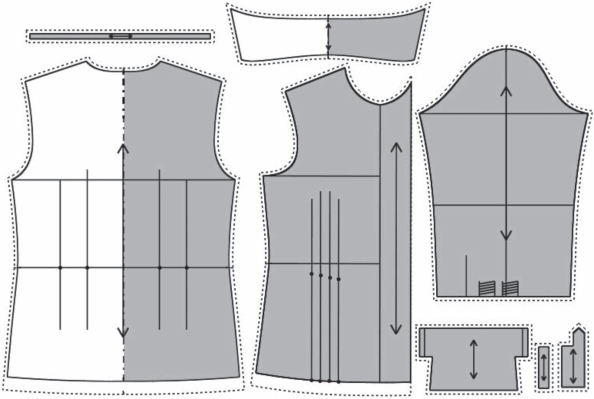

图5-83 女衬衫纸样加缝效果图
（2）开省：
①按【Ctrl+F】组合键，显示放码点；按【F7】键，隐藏缝份线。
②选中【纸样工具栏】中的【锥型省】工具
，鼠标依次单击后片后中线一侧省中线的E点、F点和G点，弹出【锥型省】对话框，单击【钻孔属性】按钮，弹出【钻孔属性】对话框，对话框中设置如图5-84所示；单击【确定】按钮，回到【锥型省】对话框，M码的W2输入框中输入数值“2”，之后单击【各码相等】按钮，设定各码W2的值均为2，如图5-84所示；单击【确定】按钮，省开出，如图5-84所示。
③用同样方法，W2值为2.5，开出后片的另一个省。
④选中【调整】工具
，鼠标单击选中刚开出的省线，之后单击右上侧省线（只能单击右侧，不能单击左侧），松开鼠标拖动省线到合适位置单击，鼠标在空白位置再单击，完成上侧省线的调整；以同样方法完成下侧省线的调整，具体如图5-85所示。
图5-84 设定并开出后腰省

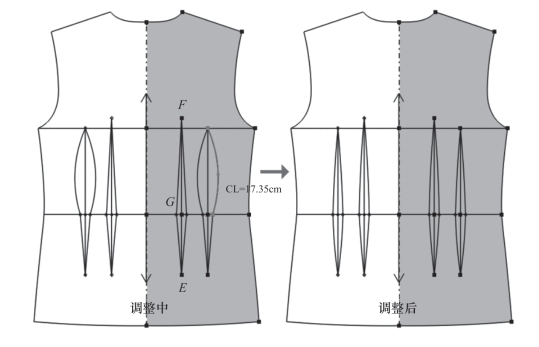

图5-85 调整后腰省
⑤选中【锥型省】工具

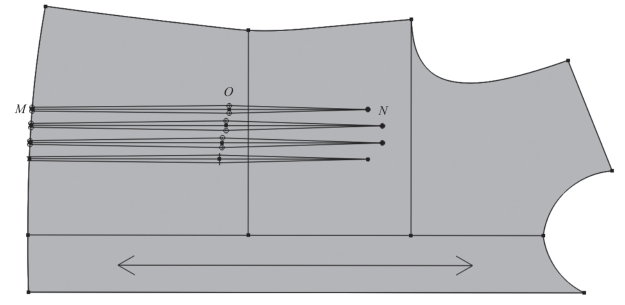

，鼠标依次单击前片省中线的M点、N点和O点，弹出的【锥型省】对话框中设置如图5-86所示，【钻孔属性】对话框设置与后片开省相同，开出前片的第一个开口省。参照图5-73所示，以同样方法开出其他三个省，如图5-87所示。
图5-86 设定并开出前腰省
图5-87 开出前片所有腰省
教师指导
前、后片的腰省线也可以在结构制图时直接画，提取纸样时作为内线添加即可。
（3）钻孔与定纽位：
①选中【钻孔】工具

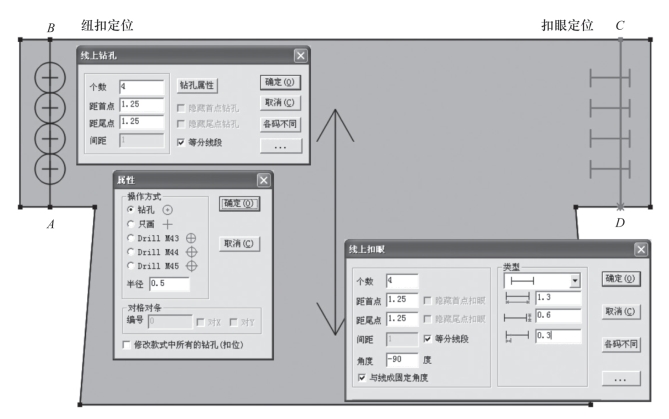

，鼠标单击袖头纸样的内线AB，弹出的【线上钻孔】和【属性】对话框设置如图5-88所示，定出纽扣的位置和大小。
②选中【眼位】工具
，鼠标单击袖头纸样的内线CD，弹出的【线上扣眼】对话框设置如图5-88所示，定出扣眼的位置和大小。
③选中【钻孔】工具
，参照图5-73所示，定出前中装饰扣的位置。
（4）打剪口：
①选中【剪口】工具
，打出除袖山、袖窿以外的所有剪口。
图5-88 设定并画出袖头纽扣与扣眼的位置和大小
②按【空格】键，出现
形后，后片在左、前片在右、袖子居中，将三块纸样移动摆放到合适位置。
③选中【纸样工具栏】中的【袖对刀】工具
，按如下步骤完成袖窿曲线与袖山曲线的对刀设置：
a.鼠标在靠近前袖窿弧线A端位置单击或框选，右键单击。
b.接着在靠近前袖山弧线B端位置单击或框选，右键单击。
c.然后在靠近后袖窿弧线C端位置单击或框选，右键单击。(https://www.chuimin.cn)
d.最后在靠近后袖山弧线D端位置单击或框选，右键单击，弹出【袖对刀】对话框。
e.输入各码前、后袖窿的长度，如图5-89所示，单击【确定】按钮即可。

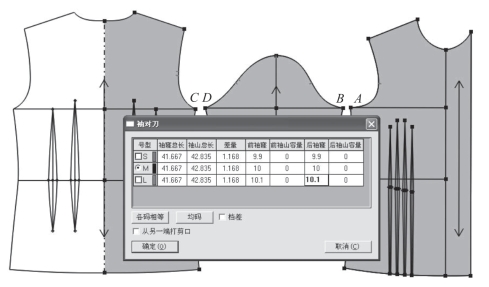

图5-89 袖对刀
（5）编辑款式与纸样基本信息：
按照与直筒裙相同的方法，完成女衬衫款式与纸样基本信息的编辑。

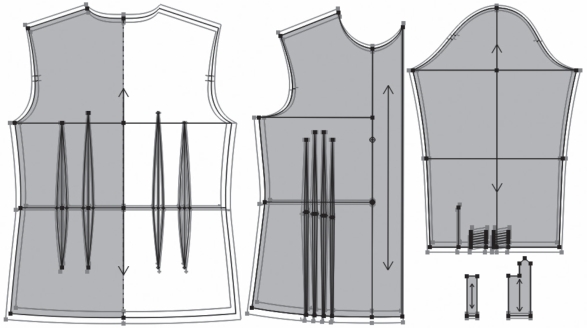

按【Ctrl+F】组合键，隐藏放码点；按【F7】键，显示缝份线。女衬衫基础纸样最终编辑效果如图5-90所示。

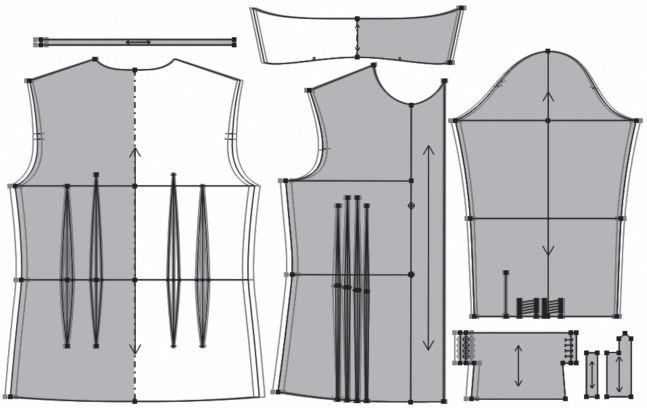

图5-90 女衬衫基础纸样最终编辑效果
3.纸样放码
按【F7】键，将缝份线隐藏；按【Ctrl+F】键，显示放码点。
（1）单X方向放码：
①选中【水平垂直翻转】工具
，按一下【Shift】键，切换到垂直翻转模式，鼠标在后片纸样上单击，将其垂直翻转。
②鼠标单击【点放码表】按钮
，弹出【点放码表】对话框。单击
按钮，将其按起，取消“自动判断放码量正负”的功能。
③选中【选择纸样控制点】工具
，框选前、后片侧缝线上的所有点、领口包条的左侧点以及袖头左侧点和纽扣，S码【dx】输入框内单击，输入数值“1”，再单击
按钮，完成框选点X方向的放码。放码效果如图5-91所示（如果没有显示放码效果，按【F4】键）。在空白处单击，取消对点的选择。
④鼠标框选前、后片左肩点与袖子左袖口点，S码【dx】输入框内输入数值“0.5”，再单击
按钮，完成框选点X方向的放码。在空白处单击，取消对点的选择。
⑤鼠标框选袖子右袖口点和领子的领嘴各点，S码【dx】输入框内输入数值“-0.5”，再单击
按钮，完成框选点X方向的放码。在空白处单击，取消对点的选择。
图5-91 前、后片侧缝线、领口包条左侧以及袖头左侧单X方向放码
⑥参照图5-76所示，完成其他各点X方向的放码。放码效果如图5-92所示。

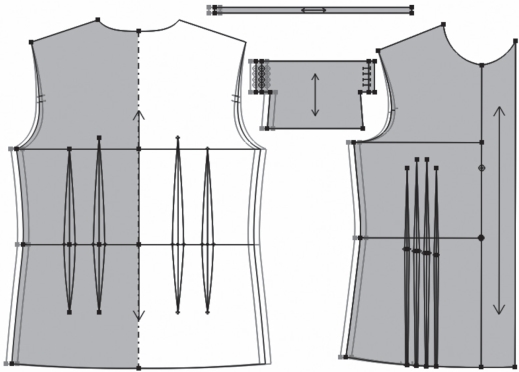

图5-92 女衬衫单X方向放码完成效果
（2）单Y方向放码：
①鼠标框选前、后片底边的所有点，S码【dy】输入框内单击，输入数值“1.2”，再单击
按钮，完成框选点Y方向的放码。在空白处单击，取消对点的选择。之后框选腰线上的所有点，S码【dy】输入框内单击，输入数值“0.4”，再单击
按钮，完成框选点Y方向的放码。在空白处单击，取消对点的选择。接着框选后片的下省尖点，S码【dy】输入框内输入数值“0.8”，再单击
按钮，完成框选点Y方向的放码。在空白处单击，取消对点的选择。参照图5-76所示，完成前片、后片其他各点Y方向的放码。
②鼠标框选袖子袖口的所有点，S码【dy】输入框内单击，输入数值“1”，再单击
按钮，完成框选点Y方向的放码。在空白处单击，取消对点的选择。之后框选袖山点，S码【dy】输入框内输入数值“-0.5”，再单击
按钮，完成框选点Y方向的放码。在空白处单击，取消对点的选择。接着框选袖口开衩上端点和门、里襟袖衩的下端点，S码【dy】输入框内输入数值“0.5”，再单击
按钮，完成框选点Y方向的放码。在空白处单击，取消对点的选择。女衬衫Y方向放码完成，放码效果如图5-93所示。
图5-93 女衬衫单Y方向放码完成效果
教师指导
放码完成后，前、后片肩斜线需要调成平行，前片底边省口部位的剪口、袖子袖口部位的剪口还需要手工微调位置，具体操作如下：
（1）前、后肩斜线调整：
①选中【放码工具栏】中的【肩斜线放码】工具
，鼠标依次单击后片后中线的A点和B点，再单击肩点C，弹出【肩斜线放码】对话框，单击【确定】按钮即可。
②鼠标依次单击前片前中线的D点和E点，再单击肩点F，弹出的【肩斜线放码】对话框中选择【与后放码点平行】选项，单击【确定】按钮即可。如图5-94所示。
（2）前片底边省口部位剪口和袖子袖口部位剪口的调整：
放码完成后，前片底边省口部位的剪口如图5-95所示，袖子袖口部位的剪口如图5-96所示，均未达到要求。
图5-94 前、后片肩斜线平行放码
图5-95 前片底边省口的定位剪口
图5-96 袖子袖口的定位剪口
①选中【剪口】工具
，鼠标移到前片底边1号位剪口上右键单击，弹出的【剪口】对话框中设置如图5-97所示，单击【确定】按钮，将定位剪口调整到位。按照图5-98的距离设置，定位方式不变，完成2、3、4号位剪口的调整。调整到位后的效果如图5-99所示。
②袖口G、H、I、J、K位置的【剪口】对话框中距离设置如图5-100所示，定位方式不变，将剪口调整到位，如图5-101所示。
图5-97 【剪口】对话框
图5-98 1、2、3、4号位剪口的距离值
图5-99 前片底边剪口调整到位
图5-100 距离设置
图5-101 袖口剪口调整到位
