婚纱袖设计及纸样制作

2025-09-29 理论教育版权反馈

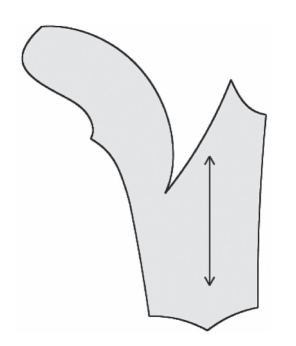

【摘要】：图4-198婚纱袖结构图4-198婚纱袖结构图4-199画出袖口线D3ED2和曲线FG1图4-199画出袖口线D3ED2和曲线FG1图4-200旋转曲线ACFG1I1图4-200旋转曲线ACFG1I1选中工具，将原来的线段G1I1、I1A和ACF删除。选中工具，生成婚纱袖纸样。单击工具，将婚纱袖纸样保存即可。

1.婚纱袖款式图（图4-197）

2.婚纱袖制图规格（表4-18）

表4-18　婚纱袖制图规格

pagenumber_ebook=186,pagenumber_book=175

3.婚纱袖结构图(图4-198)

4.婚纱袖CAD结构设计

（1）打开 “合体一片袖”纸样文件，将其以文件名“婚纱袖”另存。

pagenumber_ebook=186,pagenumber_book=175

图4-197　婚纱袖款式图

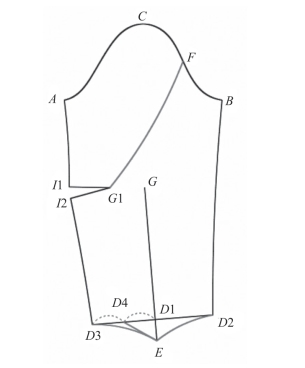

（2）选中【橡皮擦】工具，删除部分辅助线。选中【等份规】工具，将后袖口线D3D1等份，等份中点为D4点。选中【智能笔】工具，将线段GD1延长4cm，端点为E，再将D4点与E点以直线连接，之后将D3点与E点以曲线连接、E点与D2点以曲线连接，将G1点与F点（距B点11cm）以曲线连接，并用【调整】工具将曲线调圆顺，如图4-199所示。

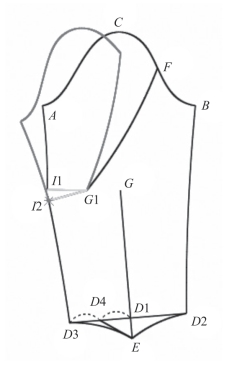

（3）选中【剪断线】工具，鼠标单击选中袖山弧线ACB，再单击F点，将袖山弧线在F点位置剪断。选中【旋转】工具，鼠标依次单击或框选曲线ACFG1I1，右键单击，再依次单击G1点和I1点，松开鼠标移动选中的结构线，到I2点上再单击，合并省道I1G1I2，如图4-200所示。

pagenumber_ebook=187,pagenumber_book=176

图4-198　婚纱袖结构

pagenumber_ebook=187,pagenumber_book=176

图4-199　画出袖口线D3ED2和曲线FG1

pagenumber_ebook=187,pagenumber_book=176 (https://www.chuimin.cn)

图4-200　旋转曲线ACFG1I1

（4）选中【橡皮擦】工具，将原来的线段G1I1、I1A和ACF删除。选中【剪断线】工具，将线段I1A和ACF接成一条整线。选中【调整】工具，鼠标单击拼接后的曲线，然后将鼠标移到A点上，如图4-201（a）所示；按一下【Shift】键，将A点转换成折线点，如图4-201（b）所示；鼠标在空白位置单击，完成A点的点形转换，如图4-201（c）所示。

pagenumber_ebook=188,pagenumber_book=177

图4-201　点形转换示意

pagenumber_ebook=188,pagenumber_book=177

图4-202　画出展示线

（5）选中【等份规】工具，将曲线FG1七等份。选中【智能笔】工具，过第一个等份点画直线JK。按住键盘上的【Shift】键，鼠标移到线段JK上按下左键向下拖动，出现相交平行线符号后松开鼠标，之后依次单击曲线ACF和FG1，松开鼠标移动到第二个等份点上单击，画出第二条平行线。以同样方法画出其他平行线，如图4-202所示。

（6）选中【橡皮擦】工具，将等份线标记删除。

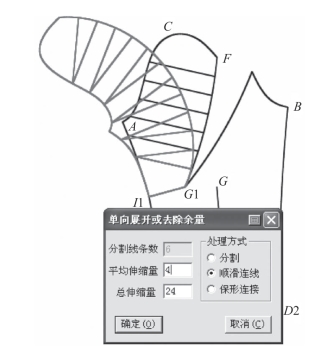

（7）选中【分割、展开、去除余量】工具，鼠标框选多边形I1ACFG1及其内部的线段，右键单击，然后依次单击曲线I1ACF、FG1和内部的平行线段，将其分别选为不伸缩线、伸缩线和展开线，鼠标在框选的多边形下方右键单击，弹出【单向展开或去除余量】对话框，输入平均伸缩量值“4”，结构线展开，如图4-203所示，单击【确定】按钮即可。
