如何设计灯笼袖结构？
【摘要】：图4-173灯笼袖结构4.灯笼袖CAD结构设计打开 “原型袖”纸样文件，将其以文件名“灯笼袖”另存。选中工具，鼠标框选长方形ABCD，右键单击，然后依次单击袖肥线AB、袖口线CD，将其分别选为不伸缩线和伸缩线，鼠标在袖子BC一侧右键单击，弹出对话框，输入平均伸缩量值“5”，结构线展开，如图4-176所示，单击按钮即可。
1.灯笼袖款式图（图4-172）
2.灯笼袖制图规格（表4-16）
表4-16 灯笼袖制图规格
图4-172 灯笼袖款式
3.灯笼袖结构图（图4-173）

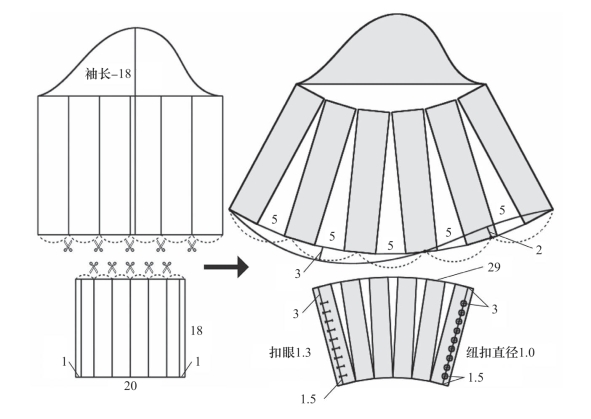

图4-173 灯笼袖结构
4.灯笼袖CAD结构设计
（1）打开 “原型袖”纸样文件，将其以文件名“灯笼袖”另存。
（2）选中【设计工具栏】中的【移动】工具
，鼠标框选原型袖的结构线，右键单击，之后在框选的任一结构线的端点上单击，松开鼠标将其移到空白位置再单击，将原型袖的结构线复制一份。
（3）选中【橡皮擦】工具
，仅保留复制的原型袖的轮廓结构线、袖中线和袖肥线，将其他辅助点、线删除。
（4）选中【智能笔】工具
，距袖山顶点38cm画水平线CD，如图4-174所示，然后将前、后袖缝线分别在C点、D点切齐。选中【橡皮擦】工具
，将原型袖的袖口线和袖中线删除。
（5）选中【剪断线】工具
，分别将袖肥线和袖口线接成整线，如图4-175所示。
图4-174 画水平线CD
图4-175 分别将袖肥线和袖口线接成整线
（6）选中【分割、展开、去除余量】工具
，鼠标框选长方形ABCD，右键单击，然后依次单击袖肥线AB、袖口线CD，将其分别选为不伸缩线和伸缩线，鼠标在袖子BC一侧右键单击，弹出【单向展开或去除余量】对话框，输入平均伸缩量值“5”，结构线展开，如图4-176所示，单击【确定】按钮即可。

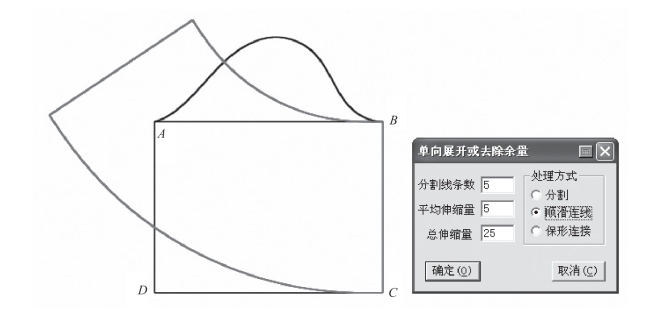

图4-176 设置并展开袖子结构线
（7）选中【旋转】工具
，按一下【Shift】键，取消复制功能，以B点为旋转中心点，A点为对齐点，将展开的袖子结构线摆正，如图4-177所示。
（8）选中【橡皮擦】工具
，将上段弧线删除。选中【移动】工具
，按一下【Shift】键，取消复制功能，将左侧后袖缝线移到A点位置。选中【调整】工具
，将下段弧线的左端点移到D点。鼠标单击选中弧线CD，之后将鼠标移到关键点上，如图4-178所示，按键盘上的【Delete】键，删除关键点，将弧线CD调圆顺。

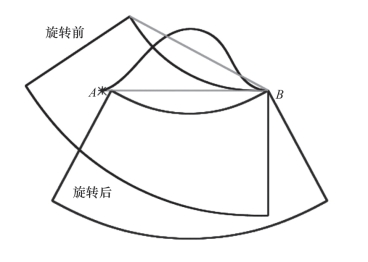

图4-177 摆正袖子结构线
(https://www.chuimin.cn)

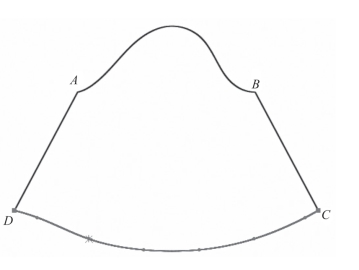

图4-178 鼠标移到关键点上
（9）选中【等份规】工具
，将袖口CD五等份。选中【智能笔】工具
，参照图4-173所示，画出袖口曲线，并用【调整】工具
将曲线调圆顺，如图4-179所示。
（10）选中【剪刀】工具
，生成袖片纸样，如图4-180所示。

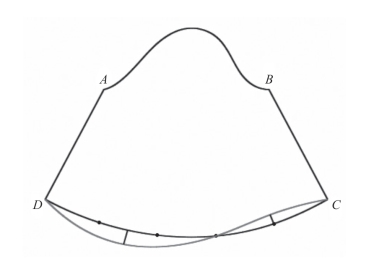

图4-179 画出袖口线

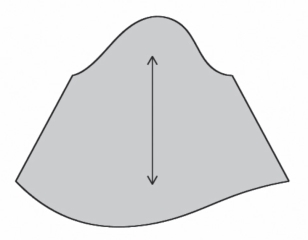

图4-180 袖片纸样
（11）选中【矩形】工具
，长20cm、宽18cm，画一个长方形。选中【智能笔】工具
，距长方形左、右两边各1cm 向内画平行线。选中【分割、展开、去除余量】工具
，将长方形上端展开9cm，如图4-181所示。
（12）选中【旋转】工具
，将展开的扇形摆正。选中【智能笔】工具
，过扇形的中点画垂直线，如图4-182所示。
（13）选中【剪刀】工具
，生成袖头纸样，如图4-183所示。
图4-181 展开长方形
图4-182 摆正袖头、画中点垂直线
图4-183 袖头纸样
（14）选中【旋转衣片】工具
，将袖头纸样旋转为以右侧缝线为垂直状态。选中【钻孔】工具
，鼠标单击线段AB的下端，弹出的【线上钻孔】对话框中设置如图4-184所示，画出纽扣位。

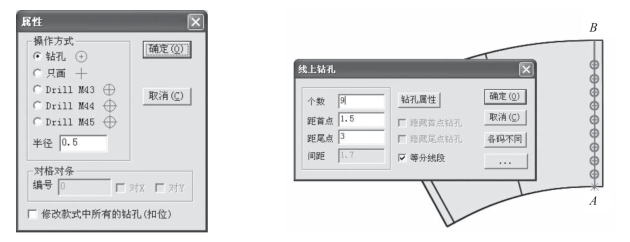

图4-184 设定并画出纽扣
（15）选中【旋转衣片】工具
，将袖头纸样旋转为以左侧缝线为垂直状态。选中【纸样工具栏】中的【眼位】工具
，鼠标单击线段CD的下端，弹出的【线上扣眼】对话框，设置如图4-185所示，画出扣眼位。
（16）选中【旋转衣片】工具
，将袖头纸样摆正，如图4-186所示。
图4-185 设定并画出扣眼
图4-186 最终袖头纸样
（17）单击【保存】工具
，将灯笼袖纸样保存即可。
