1.按施工方法分类

混凝土楼盖按施工方法可分为现浇式、装配式和装配整体式楼盖。

现浇式楼盖整体性好、刚度大、防水性好、抗震性强，并能适用于房间的平面形状、设备管道、荷载或施工条件比较特殊的情况。其缺点是费工、费模板、工期长、施工受季节的限制。随着商品混凝土、泵送混凝土和工具式模板的广泛采用，以及对结构抗震和整体性要求的提高，目前建筑工程中大多采用现浇式楼盖。

装配式楼盖，楼板采用混凝土预制构件，便于工业化生产，在多层民用建筑和多层工业厂房中得到广泛应用。但是，这种楼面由于整体性、防水性和抗震性较差，不便于开设孔洞，故高层建筑、有抗震设防要求的建筑以及有防水和开设孔洞要求的楼面，均不宜采用。

装配整体式楼盖是在预制梁板上现浇一叠合层而将整个楼盖连成整体，其整体性较装配式好，又较现浇式的节省模板和支撑。但这种楼盖需要进行混凝土的二次浇筑，有时还需增加焊接工作量，故对施工进度和造价都会产生一些不利影响。因此，这种楼盖适用于荷载较大的多层工业厂房、高层民用建筑及有抗震设防要求的建筑。采用装配式楼盖可以克服现浇楼盖的缺点，装配整体式楼盖则兼具现浇式楼盖和装配式楼盖的优点。

2.按预加应力分类

混凝土楼盖按预加应力情况可分为钢筋混凝土楼盖和预应力混凝土楼盖。预应力混凝土楼盖中使用最普遍的是无黏结预应力混凝土平板楼盖，当柱网尺寸较大时，它可有效减小板厚，降低建筑层高。

3.按结构布置形式分类

按结构布置形式，混凝土楼盖可分为肋梁楼盖、井字梁楼盖、无梁楼盖和密肋楼盖（见图2-2）。(https://www.chuimin.cn)

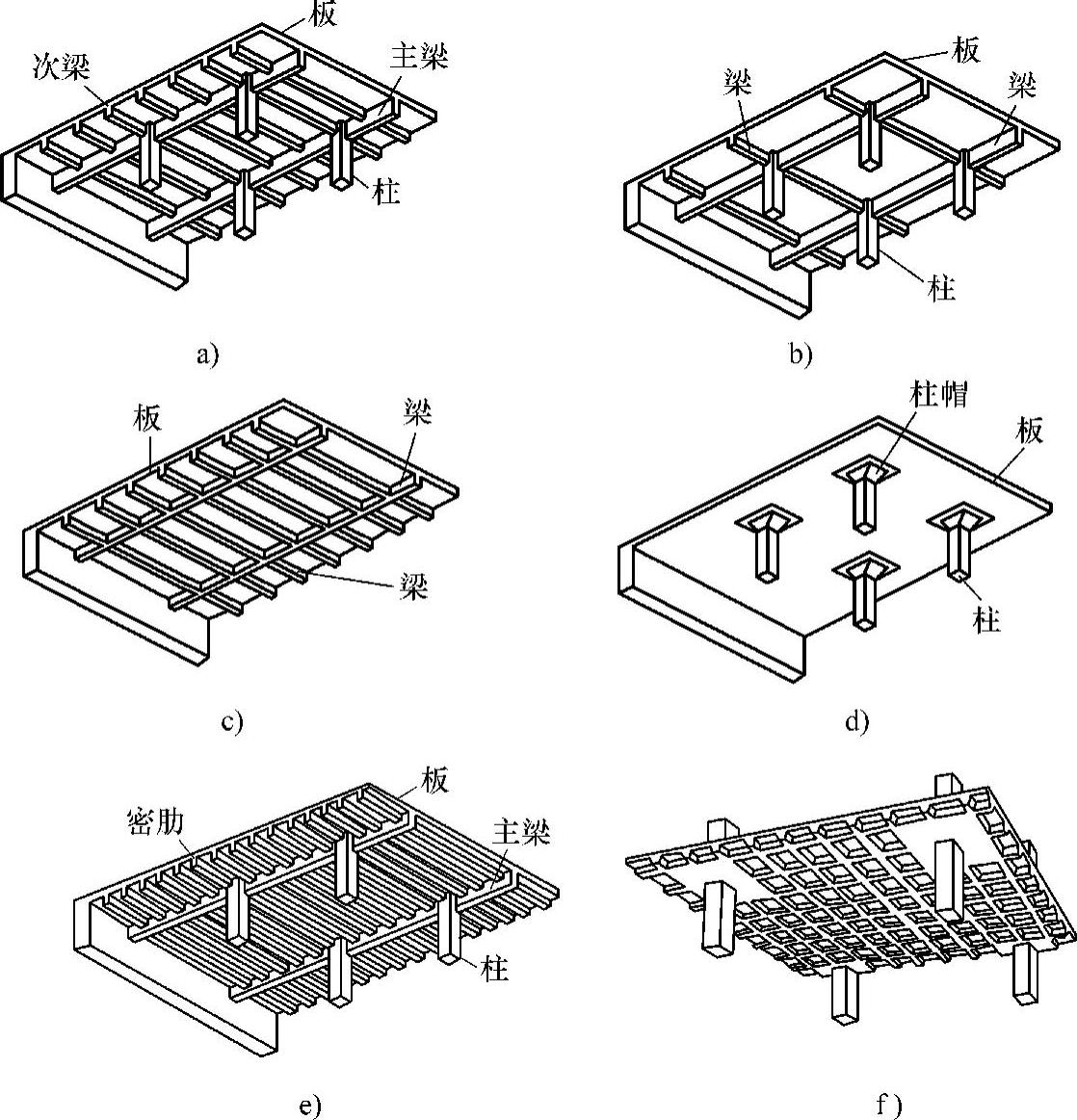

图2-2 楼盖的结构形式

a）单向板肋梁楼盖 b）双向板肋梁楼盖 c）井字梁楼盖 d）无梁楼盖 e）单向板密肋楼盖 f）无梁密肋楼盖

（1）肋梁楼盖由板和相交的梁组成，梁的网格将楼板分成一个一个的板块。每个板块由周边的梁或墙支承，即楼面荷载由板块传递到梁，再由梁传到柱或墙等竖向承重构件。按照梁格边长的长宽之比，肋梁楼盖分为单向板肋梁楼盖（见图2-2a）和双向板肋梁楼盖（见图2-2b）。单向板和双向板的概念将在2.1.3节中介绍。肋梁楼盖受力明确，设计计算简单，楼板上留洞方便，经济指标好，但支模较复杂。肋梁楼盖是现浇楼盖中使用最普遍的一种。

（2）井字梁楼盖如图2-2c所示，两个方向的柱网及梁的截面相同，且梁的网格基本接近正方形，板块均为双向板。通常，两个方向梁将板面荷载直接传递给结构周边的墙或柱，中部一般不设柱支承，其跨越的平面空间较大，当平面尺寸很大时中间也设柱。由于是两个方向受力，梁的高度比肋梁楼盖小，故宜用于跨度较大且柱网呈方形的结构。

（3）无梁楼盖如图2-2d所示，板直接支承于柱上，其传力途径是荷载由板传至柱或墙。无梁楼盖的结构高度小，净空大，楼板底面平整，支模简单，但楼板厚度大、用钢量较大，常用于仓库、商店等柱网布置接近方形的建筑。当柱网较小时（3～4m），柱顶可不设柱帽；当柱网较大（6～8m）且荷载较大时，柱顶设柱帽以提高板的抗冲切能力。此外，因柱间无梁，结构抗侧刚度和抗水平荷载的能力较差，结构的抗震性能较差。

（4）密肋楼盖密肋楼盖可以看作是前面几种楼盖形式的一种特殊形式，有单向板密肋楼盖（见图2-2e）、双向板密肋楼盖、无梁密肋楼盖（见图2-2f）。其主要特点是采用密排布置的小梁（称为肋），由于肋的间距很小，楼板厚度可以做得很薄，一般仅30～50mm厚，因此楼板重量较轻，有较好的经济性。双向板密肋楼盖的一个单元板块中，正交密布的肋相当于一个小的井字梁楼盖。近年来，双向板密肋楼盖和无梁密肋楼盖采用预制模壳，克服了支模施工复杂的缺点，且建筑效果也很好，故应用较多。

在具体的实际工程中究竟采用何种楼盖形式，应根据房屋的性质、用途、平面尺寸、荷载大小、采光以及技术经济等因素进行综合考虑。
