设计花瓣袖结构步骤详解
【摘要】：图4-227花瓣袖结构打开“基本袖”纸样文件，将其以文件名“花瓣袖”另存。选中工具，参照图4-227所示，画出新的前、后袖缝线AE、CD和袖中线BF，如图4-228所示。之后将袖口线切齐到E点和D点。选中工具，将袖山曲线在H点和I点切断。选中工具，按一下键，恢复复制功能，将袖子结构线复制一份。选中工具，框选生成两片袖子纸样，按键盘上的组合键，隐藏纸样上的放码点，如图4-235所示。单击工具，将花瓣袖纸样保存即可。
1.花瓣袖款式图（图4-226）
2.花瓣袖制图规格（表4-21）
表4-21 花瓣袖制图规格
3.花瓣袖结构图（图4-227）
4.花瓣袖CAD结构设计
图4-226 花瓣袖款式图

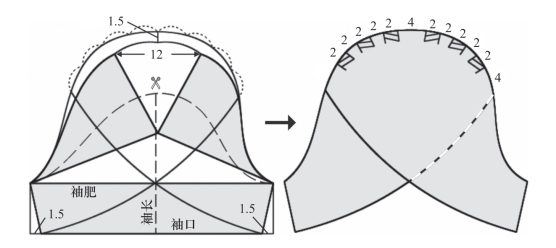

图4-227 花瓣袖结构
（1）打开“基本袖”纸样文件，将其以文件名“花瓣袖”另存。
（2）选中【智能笔】工具
，参照图4-227所示，画出新的前、后袖缝线AE、CD和袖中线BF，如图4-228所示。之后将袖口线切齐到E点和D点。选中【橡皮擦】工具
，将原来的袖底缝线删除。
（3）选中【插入省褶】工具
，鼠标先单击袖山曲线ABC，再单击袖中线BF，右键单击，弹出【指定线的插入省】对话框，输入展开均量值“12”，单击【确定】按钮，袖山展高，如图4-229所示。
（4）选中【智能笔】工具
，省口中点向上1.5cm画垂直线，线段的上端点为G点，之后将A点、G点、C点以曲线连接，并用【调整】工具
将曲线调圆顺。选中【智能笔】工具
，E点与袖山曲线上距G点16cm的I点以直线连接，D点与袖山曲线上距G点16cm的H点以直线连接，如图4-230所示。
（5）选中【调整】工具
，将线段HD和线段IE调成平滑的曲线。选中【剪断线】工具
，将袖山曲线在H点和I点切断。选中【等份规】工具
，将曲线HGI八等份。
（6）选中【智能笔】工具
，从左向右第一个等份点画一条长度1.5cm的线段JK，按【F9】键，切换到捕捉就近的交点模式，距离J点2cm，画出JK的平行线段MN，之后画出裥位斜线，如图4-231所示。

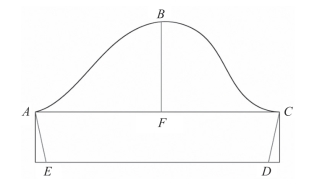

图4-228 画袖底缝线和袖中线(https://www.chuimin.cn)
图4-229 袖山展高

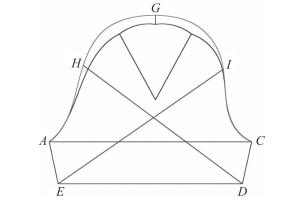

图4-230 画袖山曲线与袖口直线
图4-231 画裥位线
（7）选中【移动】工具
，将裥位线复制移动到第二、第三个等份点。选中【对称】工具
，将复制的裥位线对称到另一侧，如图4-232所示。选中【移动】工具
，按一下【Shift】键，取消复制功能，将复制对称的裥位线移动到对应的位置，如图4-233所示。

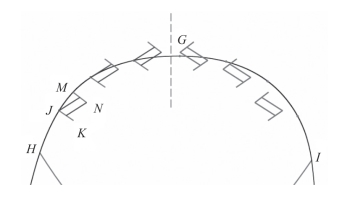

图4-232 复制对称裥位线
图4-233 移动对齐裥位线
（8）选中【旋转】工具
，按一下【Shift】键，取消复制功能，以等份点为旋转中心点，将各裥位线摆正到相应位置，如图4-234所示。选中【移动】工具
，按一下【Shift】键，恢复复制功能，将袖子结构线复制一份。选中【橡皮擦】工具
，将两份袖子结构线中不要的线条删除。
（9）选中【剪刀】工具
，框选生成两片袖子纸样，按键盘上的【Ctrl+F】组合键，隐藏纸样上的放码点，如图4-235所示。

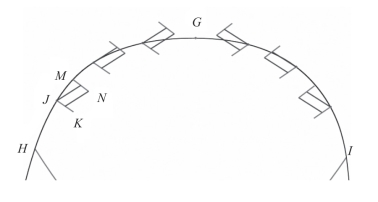

图4-234 摆正裥位线

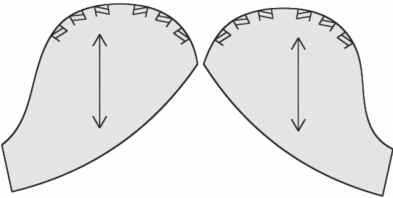

图4-235 两片袖子纸样
（10）单击【保存】工具
，将花瓣袖纸样保存即可。
