本实训环节要件较多，能力较强的学生可以根据图4－2的爆炸图部分的提示互相讨论建立装配模型；部分同学可参考基本装配约束的操作步骤互相讨论模仿学习建立数字模型。装配关系可参考视频（手机爆炸图）。
手机爆炸图
【技术重点】

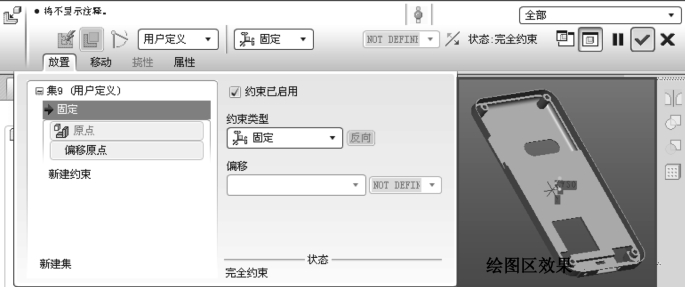

1.主板装配
（1）点击【新建】按钮，选择【组件】选项，新建名称为【mobilephone】的组件文件，点击【确定】，弹出【新文件选项】对话框，点选【mmns-asm-design】选项。
（2）在主界面中点击【
】（装配）按钮，在弹出的【打开】对话框中选择名称为【mobilephone-middle】的零件文件，点击【打开】。在如图4－207所示的装配菜单中，点击【自动】下拉菜单选择【固定】选项，在装配操控板上单击【
】按钮，完成【mobilephonemiddle】的零件的装配操作。
图4－207 【固定】下拉菜单选项卡
2.下盖的装配
（1）再次点击【
】（装配）按钮，在弹出的【打开】对话框中选择名称为【mobilephone-back】的零件文件，点击【打开】。在如图4－208所示的装配菜单中，选择两模型的坐标系匹配，在装配操控板上单击【
】按钮，完成下盖零件的装配操作。
图4－208 下盖的装配集

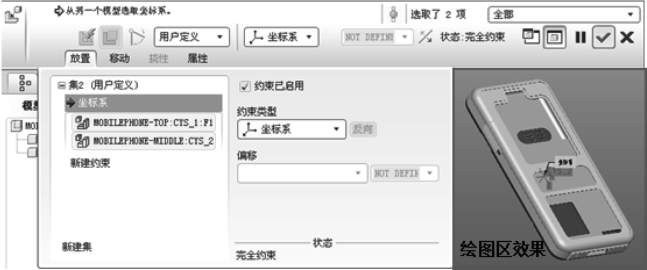

3.上盖的装配
（1）再次点击【
】（装配）按钮，在弹出的【打开】对话框中选择名称为【mobilephone-top】的零件文件，点击【打开】。在如图4－209所示的装配菜单中，选择两模型的坐标系匹配，在装配操控板上单击【
】按钮，完成上盖零件的装配操作。
图4－209 上盖的装配集

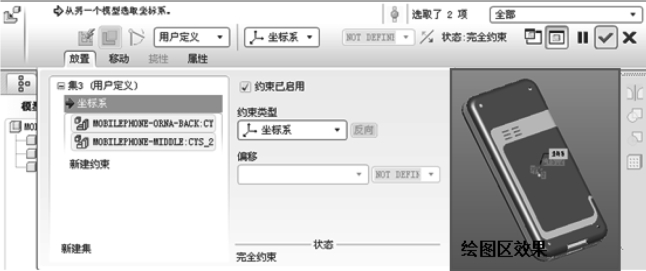

4.下装饰盖的装配
（1）再次点击【
】（装配）按钮，在弹出的【打开】对话框中选择名称为【mobilephone-orna-back】的零件文件，点击【打开】。在如图4－210所示的装配菜单中，选择两模型的坐标系匹配，在装配操控板上单击【
】按钮，完成下装饰盖零件的装配操作。
图4－210 下装饰盖的装配集

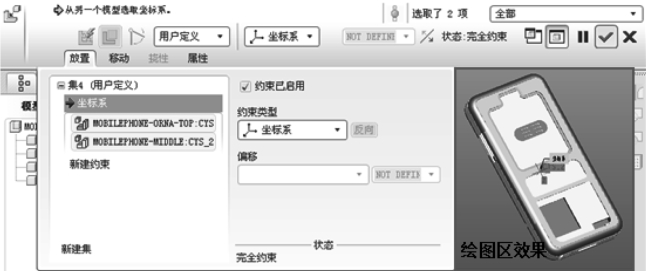

5.上装饰盖的装配
（1）再次点击【
】（装配）按钮，在弹出的【打开】对话框中选择名称为【mobilephone-orna-top】的零件文件，点击【打开】。在如图4－211所示的装配菜单中，选择两模型的坐标系匹配，在装配操控板上单击【
】按钮，完成上装饰盖零件的装配操作。
图4－211 上装饰盖的装配集

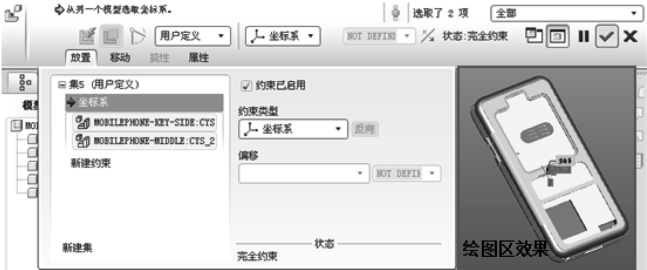

6.音量键的装配
（1）再次点击【
】（装配）按钮，在弹出的【打开】对话框中选择名称为【mobilephone-key-side】的零件文件，点击【打开】。在如图4－212所示的装配菜单中，选择两模型的坐标系匹配，在装配操控板上单击【
】按钮，完成音量键零件的装配操作。
图4－212 音量键的装配集

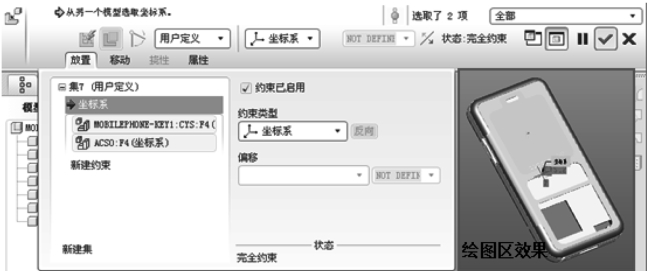

7.显示屏的装配
（1）再次点击【
】（装配）按钮，在弹出的【打开】对话框中选择名称为【mobilephone-display】的零件文件，点击【打开】。在如图4－213所示的装配菜单中，选择两模型的坐标系匹配，在装配操控板上单击【
】按钮，完成显示屏零件的装配操作。
图4－213 显示屏的装配集

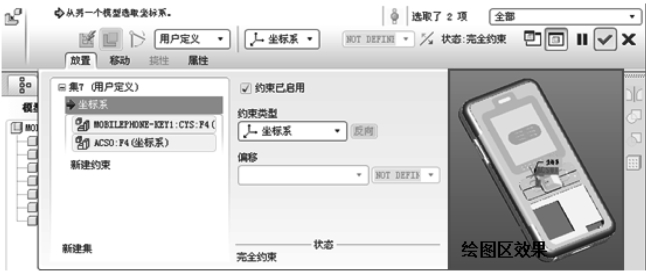

8.功能键的装配
（1）再次点击【
】（装配）按钮，在弹出的【打开】对话框中选择名称为【mobilephone-key1】的零件文件，点击【打开】。在如图4－214所示的装配菜单中，选择两模型的坐标系匹配，在装配操控板上单击【
】按钮，完成功能键零件的装配操作。
图4－214 功能键的装配集

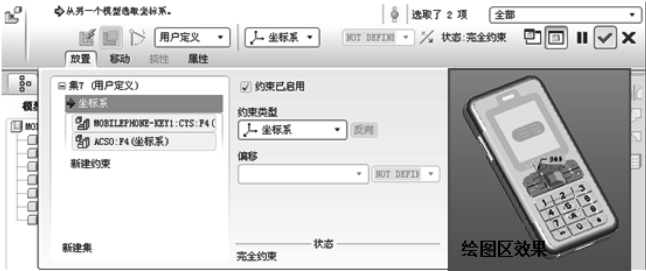

9.数字键的装配
（1）再次点击【
】（装配）按钮，在弹出的【打开】对话框中选择名称为【mobilephone-key2】的零件文件，点击【打开】。在如图4－215所示的装配菜单中，选择两模型的坐标系匹配，在装配操控板上单击【
】按钮，完成数字键零件的装配操作。
图4－215 数字键的装配集
