1.连立领款式图(图4-83)
2.连立领制图规格(表4-7)
表4-7 连立领的制图规格
3.连立领结构图(图4-84)

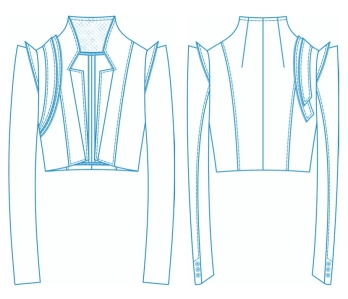

图4-83 连立领款式图

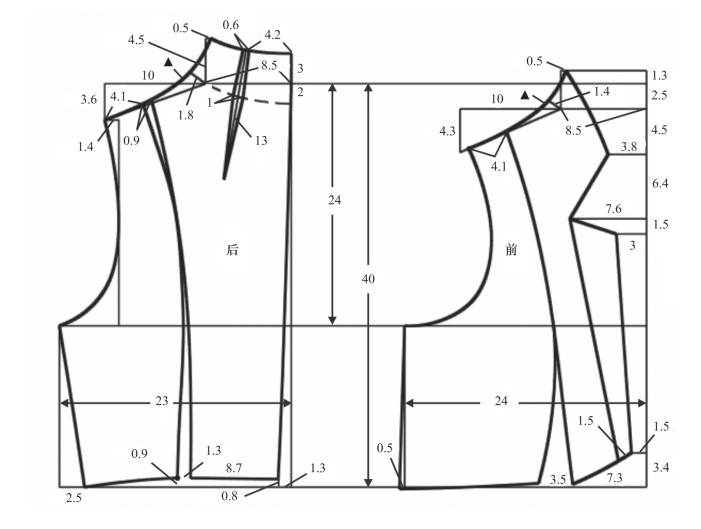

图4-84 连立领结构图
4.连立领CAD结构设计
(1)新建一个工作画面,参照表4-7所示,在【设置号型规格表】对话框中建立尺寸表并保存。
(2)选中【智能笔】工具,参照图4-84所示,画出基本结构线,如图4-85所示。选中【橡皮擦】工具
,将不要的结构线删除。

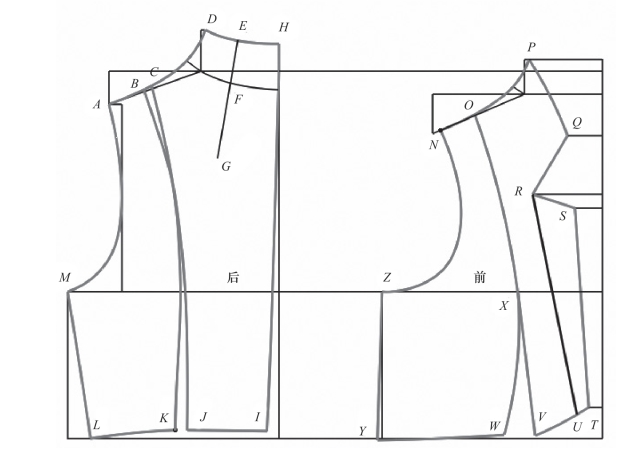

图4-85 基本结构线
(3)选中【移动】工具,将前肩线PN复制一份并移动到后肩线上,P点与D点对齐,如图4-86所示。
(4)选中【调整】工具,P、N两点不动,将复制移动过来的前肩线PN调整到与后肩线DA重合。选中【移动】工具
,按【Shift】键,将调整后的前肩线移回原来位置。选中【橡皮擦】工具
,将原来的前肩线删除。
(5)选中【对称】工具,以A、D两点连线为对称轴,将后肩线AD、后领窝线DH对称复制到另一侧,如图4-87所示。选中【设计工具栏】中的【合并调整】工具
,鼠标先依次单击前领线PQ、复制对称的后领窝线DH1,右键单击,再依次单击前肩线PN和复制对称的后肩线AD,右键单击,弹出【合并调整】对话框,曲线合并,选择【自动顺滑】选项,右键单击,完成调整,如图4-88所示。
(6)选中【对称】工具,按【Shift】键,以A、D两点连线为对称轴,将修改后的后领窝线DH1和后肩线AD放回原来位置。选中【橡皮擦】工具
,将最初的后肩线和后领窝线删除。
图4-86 前、后肩线对齐
图4-87 复制对称后肩斜线与领窝线

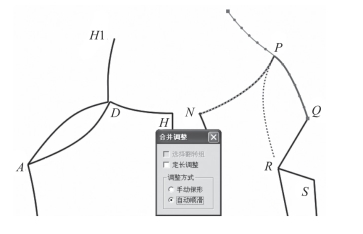

图4-88 合并调整
(7)选中【合并调整】工具,鼠标先依次单击曲线TV和WY,右键单击,再依次单击曲线XV和XW,右键单击,弹出【合并调整】对话框,曲线合并,鼠标移到合并点V上单击,松开鼠标沿着合并线VX方向移动,将前底边线调圆顺,调整效果会联动显示,如图4-89所示,右键单击,完成调整。
(8)选中【合并调整】工具,鼠标先依次单击曲线KL和WY,右键单击,再依次单击曲线ML和ZY,右键单击,弹出【合并调整】对话框,曲线合并,如图4-90(a)所示;勾选【合并调整】对话框中的【选择翻转组】选项,鼠标单击合并过来的曲线YW,将其翻转到另一侧,如图4-90(b)所示,之后再将前、后底边线在侧缝位置调圆顺,右键单击,完成调整。
图4-89 联动调整

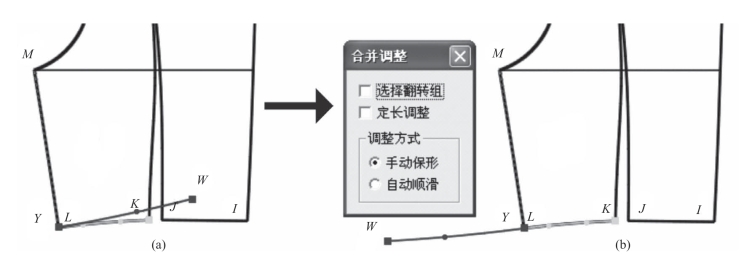

图4-90 选择翻转组
(9)选中【合并调整】工具,鼠标先依次单击曲线IJ和KL,右键单击,再依次单击曲线CJ和BK,右键单击,弹出【合并调整】对话框,曲线合并,鼠标移到曲线IJ上单击加点,松开鼠标到合适位置再单击,将曲线LI调圆顺,如图4-91所示,右键单击,完成调整。

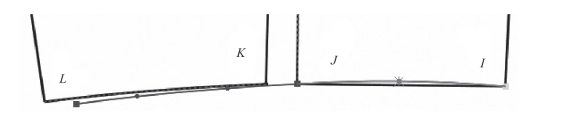

图4-91 移点调整
教师指导
为清楚呈现操作过程中的方法和技巧,以上讲解都是分部位进行合并调整的,在实际应用过程中可一次性完成,具体方法如下:
①选中【对称】工具,按【Shift】键,将后中片与后侧片结构线垂直对称。②选中【合并调整】工具
,鼠标先依次单击曲线IJ、KL、YW和VT,选中的线为绿色,右键单击;再依次单击曲线CJ、BK、ML、ZY、XW和OV,选中的线为蓝色,如图4-92所示,右键单击,弹出【合并调整】对话框,曲线合并,如图4-93所示,将曲线IT调圆顺,右键单击,完成调整。

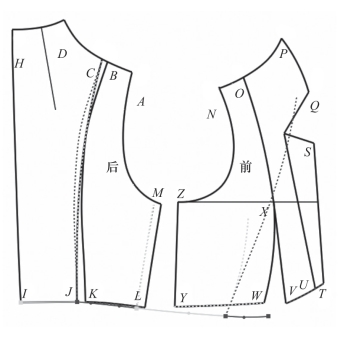

图4-92 选择调整线与合并线
图4-93 曲线合并
(10)选中【剪刀】工具,生成前中片、前侧片、后侧片与后中片纸样。选中【纸样工具栏】中的【水平垂直翻转】工具
,按【Shift】键,将光标由水平翻转状态
切换到垂直翻转状态
,鼠标分别单击生成的后侧片与后中片,将其垂直翻转。选中【布纹线】工具
,将布纹线移到合适位置。鼠标移到纸样上,按【空格】键,光标变成
形,移动纸样如图4-94所示位置摆放。

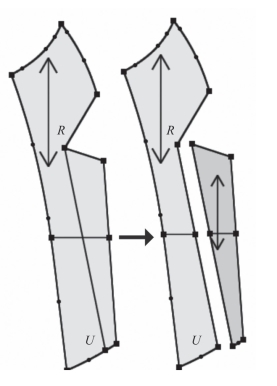

(11)选中【纸样工具栏】中的【分割纸样】工具,鼠标在前中片的内线RU上单击,弹出【加缝份】对话框,单击【确定】按钮,前中片被分割。按【空格】键,光标变成
形,将分割出来的纸样适当移动位置摆放,如图4-95所示。

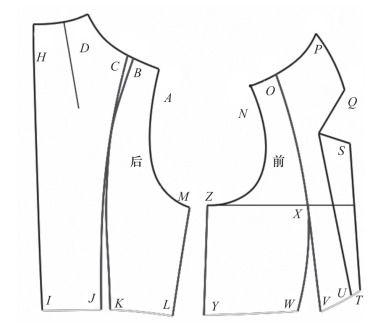

图4-94 生成纸样
图4-95 纸样分割
(12)选中【纸样工具栏】中的【锥型省】工具,鼠标在生成的后中片纸样上依次单击E、G、F点,弹出【锥型省】对话框,对话框中设置如图4-96所示,单击【确定】按钮,开出后片的锥型省,如图4-97所示。

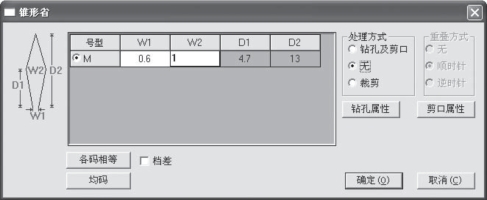

图4-96 在【锥型省】对话框中进行省设置
图4-97 画出锥型省
(13)单击【保存】工具,将连立领纸样保存即可。
