荷叶边暗裥贴袋的结构设计

2025-09-29 理论教育版权反馈

【摘要】：选中工具，长为18cm、宽为2cm画一个长方形MNOP。单击工具，将荷叶边暗裥贴袋纸样保存即可。

1.荷叶边暗裥贴袋款式图（图4-285）

2.荷叶边暗裥贴袋制图规格（表4-26）

表4-26　荷叶边暗裥贴袋的制图规格

pagenumber_ebook=210,pagenumber_book=199

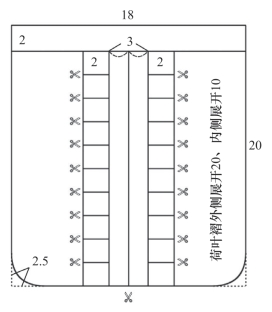

3.荷叶边暗裥贴袋结构图（图4-286）

pagenumber_ebook=211,pagenumber_book=200

图4-285　荷叶边暗裥贴袋款式图

pagenumber_ebook=211,pagenumber_book=200

图4-286　荷叶边暗裥贴袋结构图

4.荷叶边暗裥贴袋CAD结构设计

（1）新建一个工作画面。选中【矩形】工具，长为20cm（袋长）、宽为18cm（袋宽），画一个长方形ABCD。选中【智能笔】工具，参照图4-286所示，画出袋口横条和袋中直条，如图4-287所示。

（2）选中【圆角】工具，【顺滑连角】对话框中的线条1的长度值为“2.5”，画出袋底两侧的圆角。

（3）选中【剪刀】工具，生成贴袋、袋口横条和袋中直条纸样，选中【布纹线】工具，将袋口横条纸样的布纹线调成水平，如图4-288所示。

pagenumber_ebook=211,pagenumber_book=200 (https://www.chuimin.cn)

图4-287　画基础结构线

pagenumber_ebook=211,pagenumber_book=200

图4-288　生成基本纸样

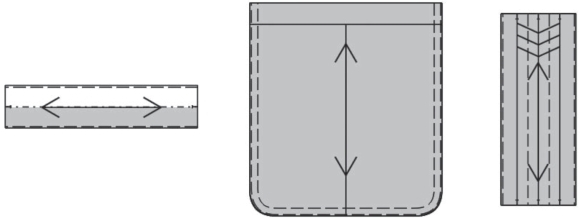

（4）选中【纸样对称】工具，将袋口横条纸样关联对称展开。选中【褶】工具，在袋中直条的中间加出宽度为4cm的暗裥。按【Ctrl+F】组合键，显示纸样放码点。选中【缝迹线】工具，参照图4-286所示，画出各纸样的明线。按【Ctrl+F】组合键，隐藏纸样放码点。以上操作如图4-289所示。

pagenumber_ebook=212,pagenumber_book=201

图4-289　纸样对称展开、加褶裥和加明线处理

（5）选中【矩形】工具，长为18cm（荷叶边基本长度）、宽为2cm（荷叶边宽度）画一个长方形MNOP。

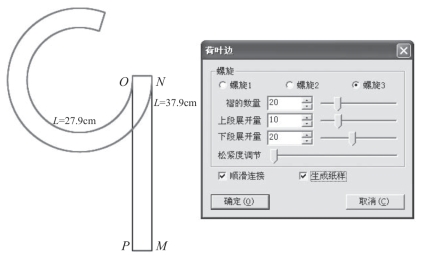

（6）选中【设计工具栏】中的【荷叶边】工具，鼠标框选长方形MNOP，右键单击，再依次单击线段OP和MN的上端，弹出【荷叶边】对话框，对话框中设置如图4-290所示，单击【确定】按钮，画出荷叶边纸样。选中【布纹线】工具，将布纹线调短，并移动布纹线到纸样内，如图4-291所示。

pagenumber_ebook=212,pagenumber_book=201

图4-290　设置并画出荷叶边

pagenumber_ebook=212,pagenumber_book=201

图4-291　荷叶边纸样

（7）单击【保存】工具，将荷叶边暗裥贴袋纸样保存即可。
