铝塑复合管生产设备及机头设计
【摘要】：成型辊的作用是保证铝管为圆形状态。复合成型机头 图8-12所示为一步法三台挤出机铝塑复合管成型机头结构。一步法四台挤出机铝塑复合管成型内外挤出涂层是分开的。图8-16所示为内层共挤出机头结构，图8-17所示为铝塑复合管外层共挤出机头结构。图8-18所示是铝塑复合管成型原理，它由机头主体、内层共挤模具、外层共挤模具、铝管最后成型模具组合而成。
（1）铝管成型装置 由铝片放带机、四副冷弯模具、铝管成型辊及涨紧装置等组成。铝管成型装置的作用是将铝带冷弯成半圆状，并包覆在内层挤出模具的外套上进入成型辊。成型辊的作用是保证铝管为圆形状态。
（2）复合成型机头 图8-12所示为一步法三台挤出机铝塑复合管成型机头结构。一步法四台挤出机铝塑复合管成型内外挤出涂层是分开的。图8-16所示为内层共挤出机头结构，图8-17所示为铝塑复合管外层共挤出机头结构。图8-18所示是铝塑复合管成型原理（一步式三台挤出机），它由机头主体、内层共挤模具、外层共挤模具、铝管最后成型模具组合而成。机头主体提供三台挤出机的熔料流道，保证熔料流道畅通和内外层热熔胶合理分配。内层共挤模具采用吹涨法，将通过机头的内层交联聚乙烯和热溶胶生成的管坯用压缩空气吹附在成型好的铝管内壁。外层共挤模具的作用是在已涂覆了内层的铝管上，包覆由机头输送过来的外层交联聚乙烯和热溶胶组成的外层物料。铝管最后成型模具的作用是一方面保持铝管的圆形，另一方面开一缺口以便超声波焊机工作，最终成型由交联聚乙烯、热熔胶、铝管、热熔胶、交联聚乙烯五层材料组成的复合管材。

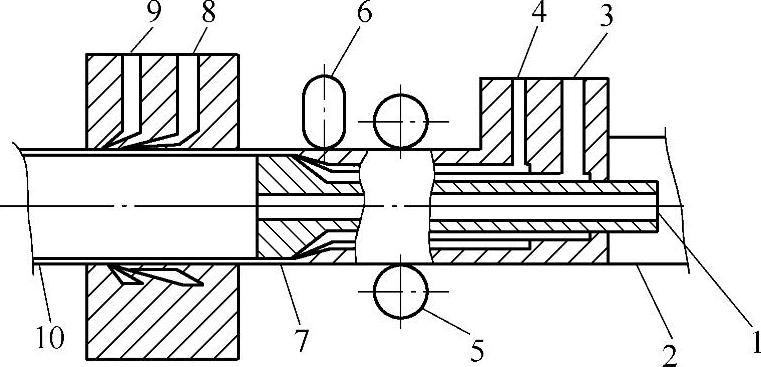

图8-18 铝塑复合管成型原理
1—充压管 2—铝带 3—内层聚乙烯 4—内层热熔胶 5—成型轮 6—超声波焊机 7—内层复合 8—外层热熔胶 9—外层聚乙烯 10—成品铝塑复合管(https://www.chuimin.cn)
（3）内外塑料管层挤出机和热熔胶挤出机
内外塑料管层挤出机为两台卧式挤出机，热熔胶挤出机为一台立式挤出机。这些设备都应选用BM混练型螺杆，温度和转速控制都要精确可靠，电器组件也应性能优异，以确保供给复合成型机头的熔料流速、流量、压力稳定。
（4）超声波薄壁铝管焊接机 超声波焊接技术，具有良好的力学性能，尤其是对在熔化焊及电阻焊中焊接不良的金属，如铝、铜等，更能显示这一固相焊接方法的优点。超声波点焊比电阻点焊的性能更加优良，对铝铜合金焊接强度可提高约30%。超声波的焊点抗剪强度好，焊点的平均剪力变化值小于10%。对于0.5mm以下薄板，超声波缝焊的接头强度一般为母材强度的85%～100%。由于这种接头的母材未发生过熔化，因而焊缝在抗介质腐蚀性方面与母材几乎没有差别。
（5）辅助机械及自动化控制系统 辅助机械由冷却装置、牵引机、印刷机、收卷取机四部分组成。冷却装置是一个长为8m的不锈钢水槽，具有喷淋功能，可上下、前后、左右调节，可使从复合机头挤出的复合管材迅速有效地冷却。牵引机为上下履带式，气动夹持，变频调速，可均匀稳定地牵引出冷却后的管材。印刷机为喷墨式，具有同步印字、字迹清晰、油墨牢固的特点。收卷取机为双盘式，在第一盘收满后可迅速接到第二盘，通过力矩电动机驱动，可平稳地完成收卷取任务。自动化控制系统为在线数控式，利用超声波探测仪，可精确地测出管材的外形尺寸、线速度并反馈给计算机，计算机根据数据自动调节相关的技术参数。
