【摘要】：塑料网挤出成型生产设备如图7-38所示，塑料网挤出成型生产设备包括挤出机、成型机头、拉伸筒、冷却水槽、牵引辊、卷取装置等。图7-38 塑料网挤出成型生产设备塑料网挤出成型工艺流程塑料圆网（筒网）挤出成型工艺流程如图7-39a所示，塑料平网挤出成型工艺流程如图7-39b所示。图7-40所示为改进后的部分纵向牵引拉伸网的工艺流程。即在图7-40的基础上，再增加图7-41所示的工艺流程，而卷取机16之前的工艺流程保持不变。

（1）塑料网挤出成型生产设备如图7-38所示，塑料网挤出成型生产设备包括挤出机、成型机头、拉伸筒、冷却水槽、牵引辊、卷取装置等。

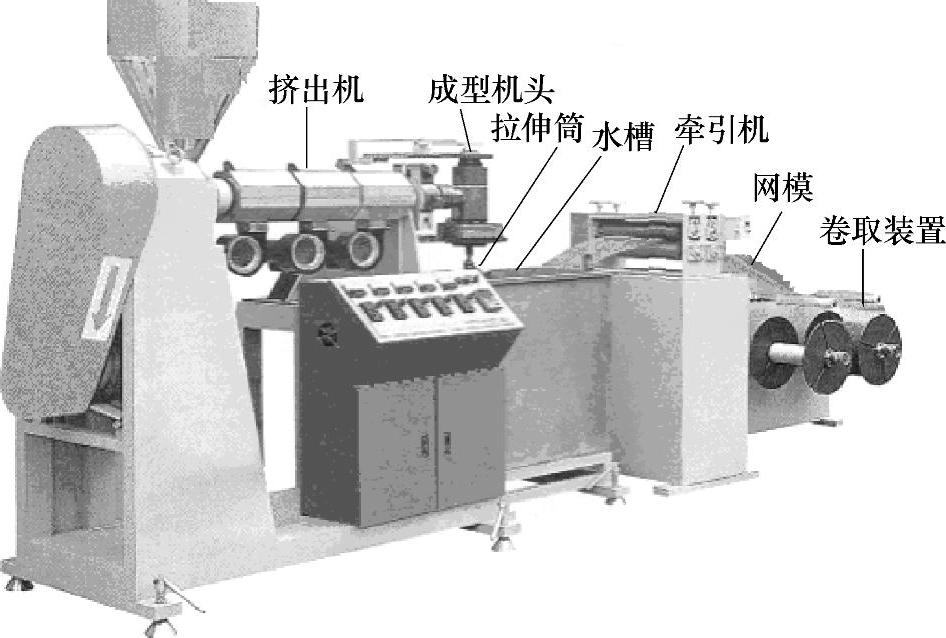

图7-38 塑料网挤出成型生产设备

（2）塑料（PE、PP）网挤出成型工艺流程

塑料圆网（筒网）挤出成型工艺流程如图7-39a所示，塑料平网挤出成型工艺流程如图7-39b所示。

图7-39 塑料（PE、PP）网挤出成型工艺流程

a）塑料圆网（筒网）挤出成型工艺流程 1—挤出机 2—成型机头 3—拉伸筒 4—冷却定型水槽 5—牵引辊 6—剖幅展开装置 7—牵引辊 8—导辊 9—卷取装置 b）塑料平网挤出成型工艺流程 1—挤出机 2—成型模具 3—冷风降温装置 4、6、 8—牵引辊 5—水槽 7—烘箱 9—卷取装置(https://www.chuimin.cn)

1）如果要成型纵向牵引拉伸的网制品，可对塑料网挤出成型工艺流程进行改进。即在图7-39a或图7-39b的基础上，对卷取装置9进行改进，而卷取装置9之前的工艺流程保持不变。图7-40所示为改进后的部分纵向牵引拉伸网的工艺流程。

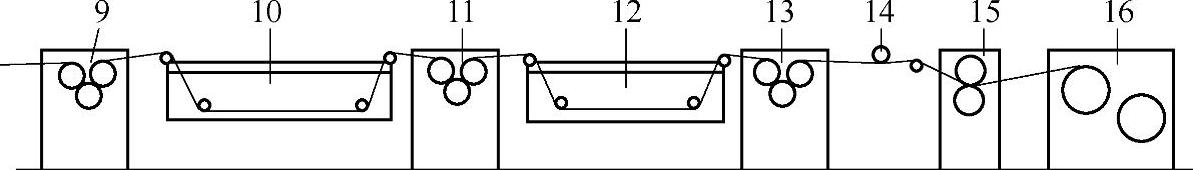

图7-40 部分纵向牵引拉伸网工艺流程

9—1号牵引辊 10—热牵引拉伸水槽 11—2号牵引辊 12—热处理水槽 13—3号牵引辊 14—切刀 15—牵引辊 16—卷取机

2）如果要成型横向牵引拉伸的网制品，可再对纵向牵引拉伸网的工艺流程进行改进。即在图7-40的基础上，再增加图7-41所示的工艺流程，而卷取机16之前的工艺流程保持不变。

（3）挤出机选用SJ-45或SJ-65普通单螺杆挤出机，螺杆长径比L/D≥20，螺杆转速控制在10～90r/min。
