气源及处理装置的认知

2025-09-29 历史故事版权反馈

【摘要】：因此，压缩空气进入气动系统前，应使用气源处理组件进行二次过滤。

1.气源装置

气源装置是用来产生具有足够压力和流量的压缩空气并将其净化、处理及存储的一套装置。在YL-335B设备中配置的气源装置是小型气泵，其主要元件如图2-18所示，其主要元件的主要功能为：

空气压缩机用于将电能转变为气压能；

储气罐则用来储存空压机压缩产生的压缩空气；

气源开关用于输出储气罐里的压缩空气，减少输出气流的压力脉动，使输出气流具有流量连续性和气压稳定性；

压力表显示储气罐内的压力，压力控制则由压力开关通过设定的最高压力停止电动机，在设定的最低压力重新激活电动机加压来实现；

pagenumber_ebook=37,pagenumber_book=26

图2-18　气泵主要元件

过载安全保护器是当压力超过允许限度时，排出压缩空气，使压力回归允许限度内；

主管道过滤器则是用来清除主要管道内灰尘、水分和油分等杂质，使输出的压缩空气得到净化。(https://www.chuimin.cn)

2.气源处理组件

从空压机输出的压缩空气，含有大量的水分、油和粉尘等污染物，空气质量不良是气动系统出现故障的主要因素，会使气动系统的可靠性和使用寿命大大降低，由此造成的损失会大大超过气源处理装置的成本和维护费用。因此，压缩空气进入气动系统前，应使用气源处理组件进行二次过滤。

气源处理组件包括空气过滤器、压力调节阀、油雾器。为得到多种功能，将空气过滤器、调节阀和油雾器等元件进行不同的组合，就构成了空气组合元件。各元件之间采用模块式组合的方式连接。图2-19所示为气动三联件。

pagenumber_ebook=37,pagenumber_book=26

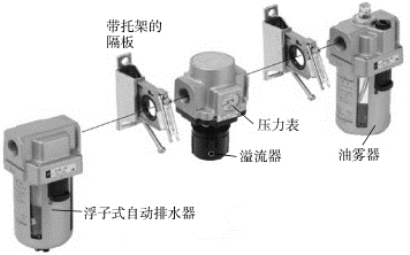

图2-19　气动三联件

有些品牌的电磁阀和气缸能够实现无油润滑（靠润滑脂实现润滑功能），便不需要使用油雾器。这时只需把空气过滤器和减压阀组合在一起，可以称为气动二联件。YL-335B的所有气缸都是无油润滑气缸，所以使用的气源处理组件是空气过滤器和减压阀组合在一起的气动二联件，如图2-20所示。

pagenumber_ebook=38,pagenumber_book=27

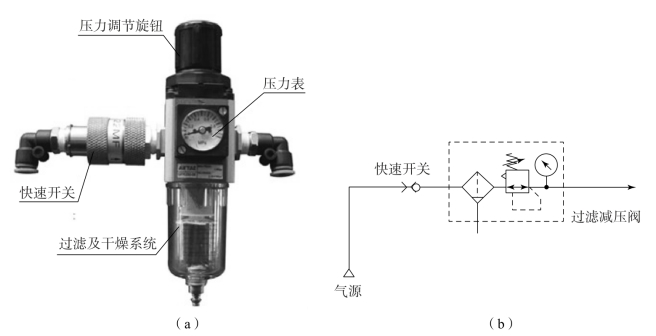

图2-20　YL-335B的气源处理组件

（a）气源处理组件实物；（b）气动回路原理图

在使用时，应注意经常检查过滤器中凝结水的水位，在超过最高标线以前，必须排放，以免被重新吸入。
